Đèn ngủ cảm biến chuyển động cho Raspberry Pi Zero
Một hộp nhỏ phù hợp với Raspberry Pi Zero, cảm biến PIR, cảm biến ánh sáng kỹ thuật số và một số dải đèn LED WS281X tạo nên đèn ngủ
Mô tả
Tôi đã làm cái hộp này để loại bỏ những dây cáp lằng nhằng xung quanh Raspberry Pi Zero của tôi. Bạn cần gì? - Cảm biến PIR (ví dụ như HC-SR501)
- Dải LED ws281x (Neopixel hoặc thứ gì đó tương tự)
- Cảm biến ánh sáng kỹ thuật số/điện trở quang
- Raspberry Pi Zero, thẻ microSD, một số dây nhảy

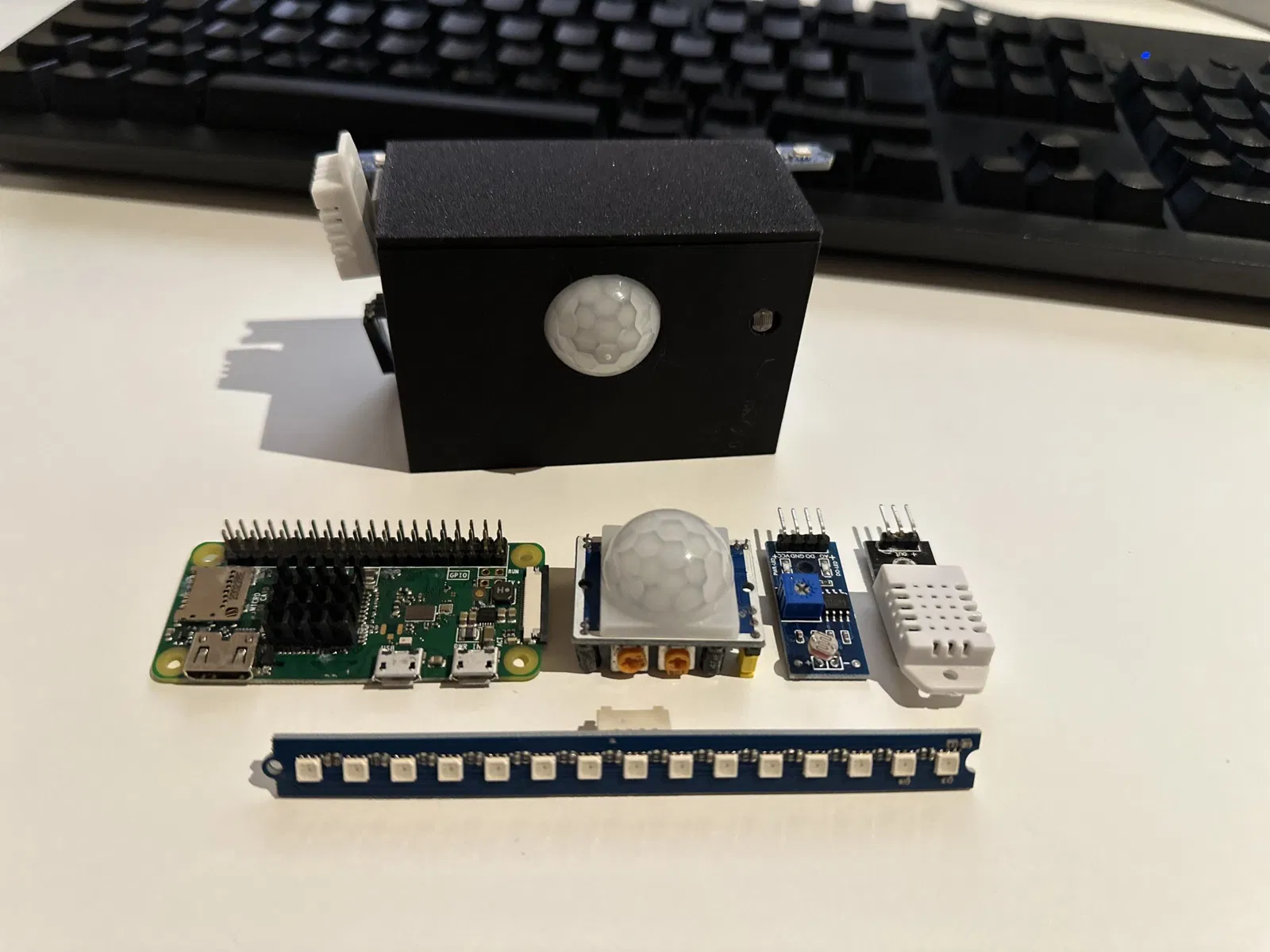

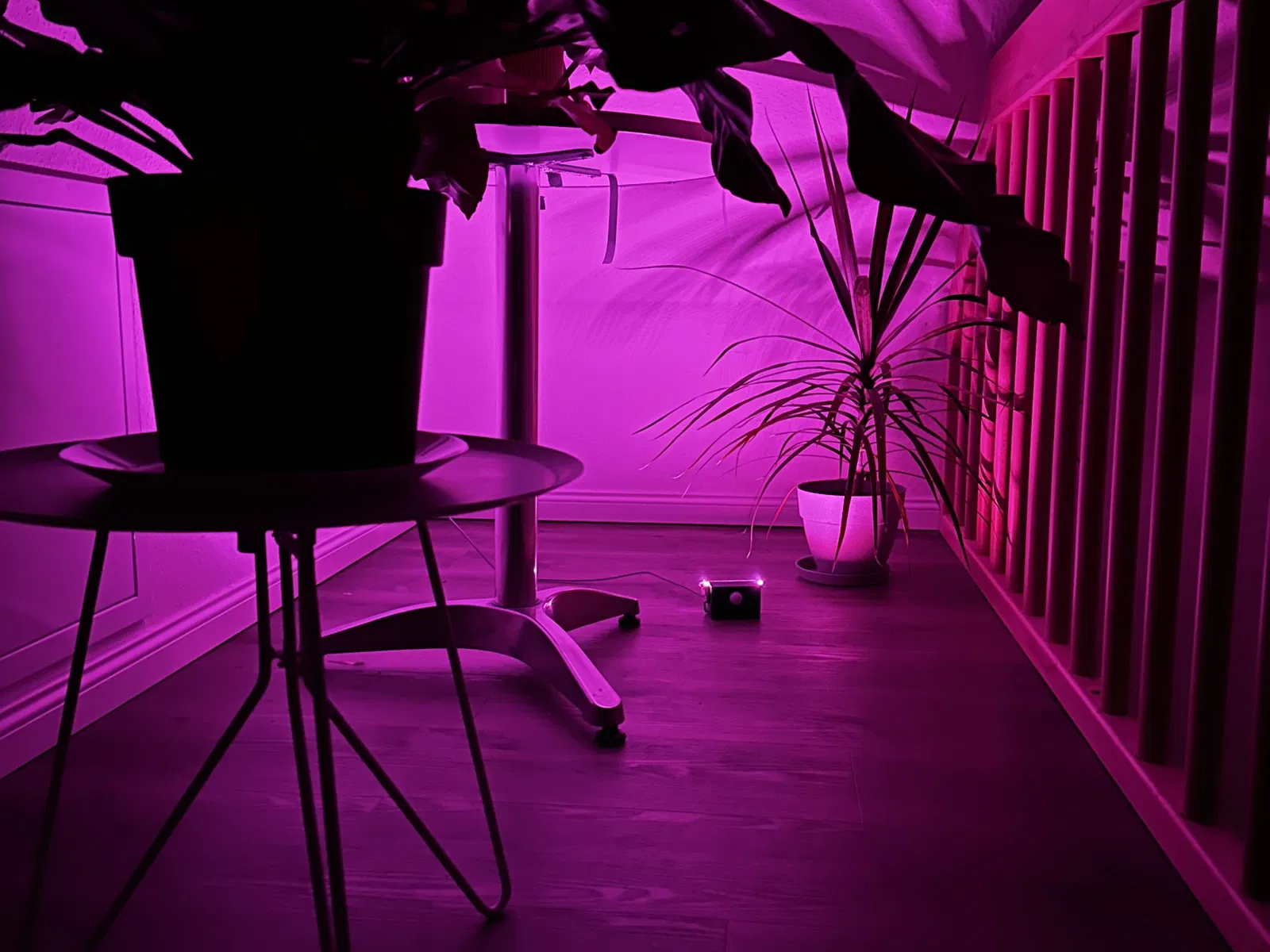

Trong bức ảnh này, bạn cũng có thể thấy một cảm biến nhiệt độ DHT22 mà bạn không cần cho dự án này, nó là tùy chọn và tôi chỉ thêm nó vào Pi này. Đôi khi vào ban đêm, bạn muốn đi vệ sinh hoặc đi đâu đó và thay vì bật đèn, cảm biến PIR sẽ phát hiện chuyển động của bạn và bật vài đèn LED nhiều màu sắc được gắn ở phía sau trong một thời gian ngắn. Để in, tôi đã sử dụng một máy in Ender-3 S1 Pro với PLA+, chất lượng tiêu chuẩn (chiều cao lớp 0. 2mm), giá đỡ (chưa thử không có) và độ đầy gyroid 20%. Nắp rất đơn giản và chặt nhưng nó hoạt động tốt. Bạn sẽ không cần bất kỳ vít nào, tôi chỉ thêm một vài chốt giữ và độ căng của các dây jumper GPIO bên trong sẽ giữ mọi thứ lại với nhau. Nếu bạn quan tâm đến đoạn mã Python mà tôi đã sử dụng, bạn có thể tìm thấy nó trên GitHub:
Giấy phép
File mô hình
