Khuôn phay âm vòng kéo trên ván sàn (Deck pull ring router template)
- Lượt tải
- 1
- Lượt thích
- 2
- Lượt coi
- 89
- Bản remix
- 0
- Bình luận
- 0
File 2 28,4 KB
- ring_pull_1_circular_outline_1774485986.3mf3MF · 14,2 KB
- ring_pull_2_keystone_1774485987.3mf3MF · 14,2 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #263342
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả

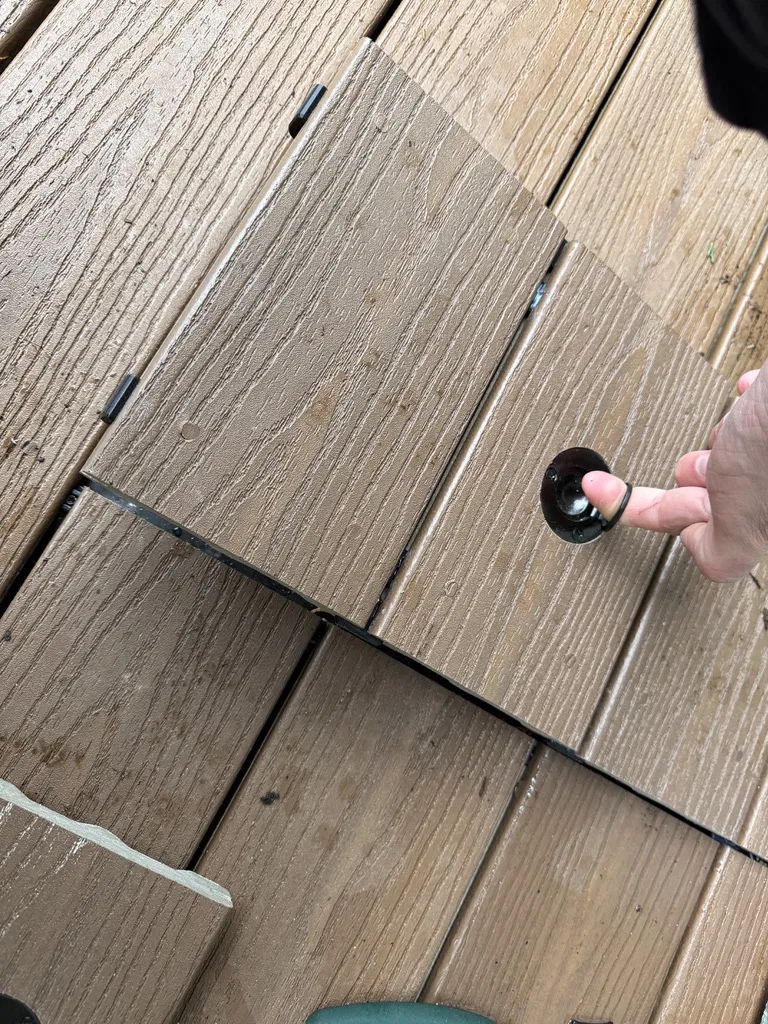

Bộ khuôn (template) này giúp anh em phay lỗ trên sàn gỗ để lắp âm vòng kéo (pull ring), cực kỳ tiện cho việc làm cửa hầm hoặc nắp đậy trên sàn. Mình đã dùng loại vòng kéo đường kính 50mm này. Có rất nhiều nhà cung cấp bán loại này, nhìn chung đều giống y hệt hàng trên Aliexpress.

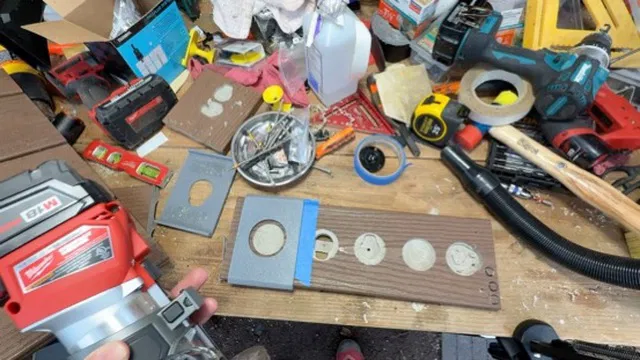

Mình dùng mũi phay thẳng (straight router bit) đường kính 1/2 inch. Loại mũi rẻ tiền của Ryobi dùng vẫn ngon lành cho mấy cái lỗ mình đã làm. Về phần dẫn hướng (bushing), mình dùng từ thiết kế tuyệt vời của @hoco. Bộ này lắp vừa khít vào máy phay cầm tay Milwaukee M18 2723-20 ngay từ lần in đầu. Nếu anh em chưa có dụng cụ căn tâm, mình khuyên nên dùng cái của @Vincent.
Khuôn này được thiết kế cho loại ván sàn Fiberon có độ rộng khoảng 135mm. Do ván sàn có thể chênh lệch kích thước đôi chút nên khuôn có thể bị chật hoặc lỏng tùy tấm. Nó cũng nên lắp vừa cho ván Trex và Timbertek. Nếu không vừa, anh em cứ dùng tính năng negative shape trong phần mềm cắt lát (slicer) để bỏ bớt cạnh, hoặc in ra rồi dùng búa gõ nhẹ cho khớp là được.
Nên thử trên một miếng ván mẫu trước khi làm thật nhé.
- Dùng băng dính hai mặt để cố định khuôn. Nếu đã cắt bỏ cạnh khuôn, nhớ đánh dấu vị trí trên ván để căn chỉnh khuôn thứ hai cho chính xác.
- Phay theo khuôn tròn trước với độ sâu bằng hoặc nông hơn độ dày của miếng ốp (khoảng 1/8 inch). Mình chỉ mới thử trên sàn gỗ nhựa composite nên không cần quan tâm chiều phay, nhưng nếu dùng gỗ tự nhiên, anh em nên phay theo chiều kim đồng hồ (cái này kiểm tra lại kỹ nhé, mình sợ nhớ nhầm).
- Gỡ khuôn đầu tiên ra và thử lắp xem vừa chưa.

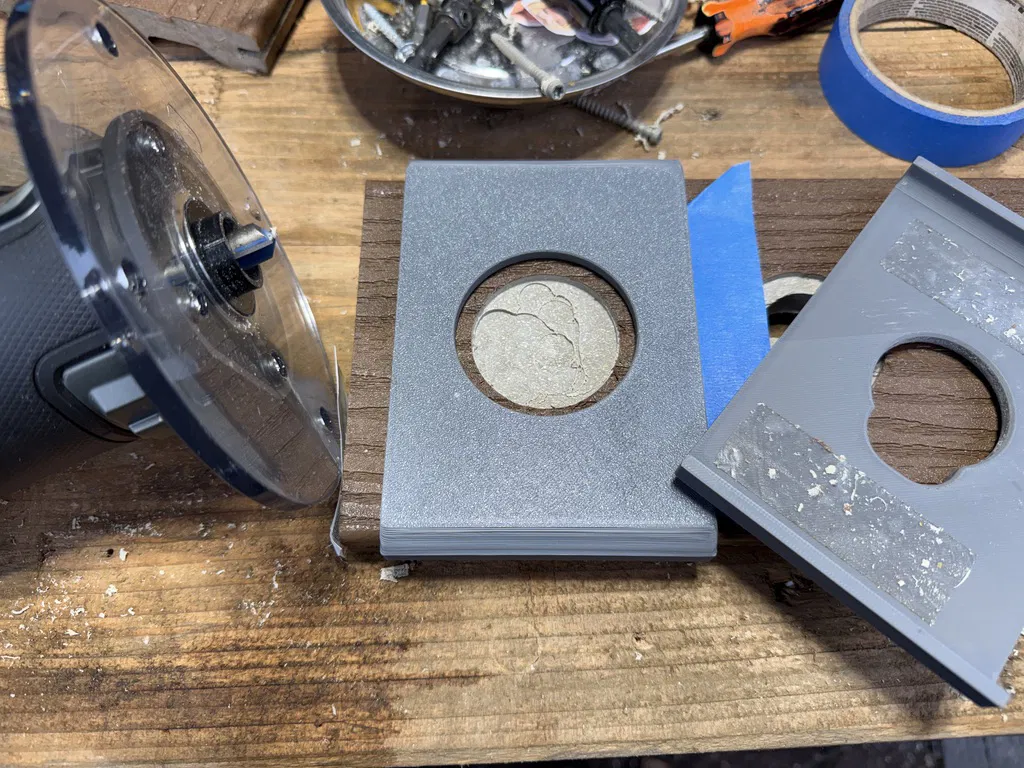

- Dán khuôn có rãnh (key-stoned) đè lên cái lỗ tròn vừa phay. Chú ý hướng lắp, vì nó quyết định hướng mở của vòng kéo.
- Phay xuyên qua lớp ván. Nên phay nhiều đường nông một lúc và dùng máy hút bụi nhé. Phay xuyên qua ván giúp nước thoát được. Lưu ý là cái lõm lớn nằm hơi lệch tâm một chút.

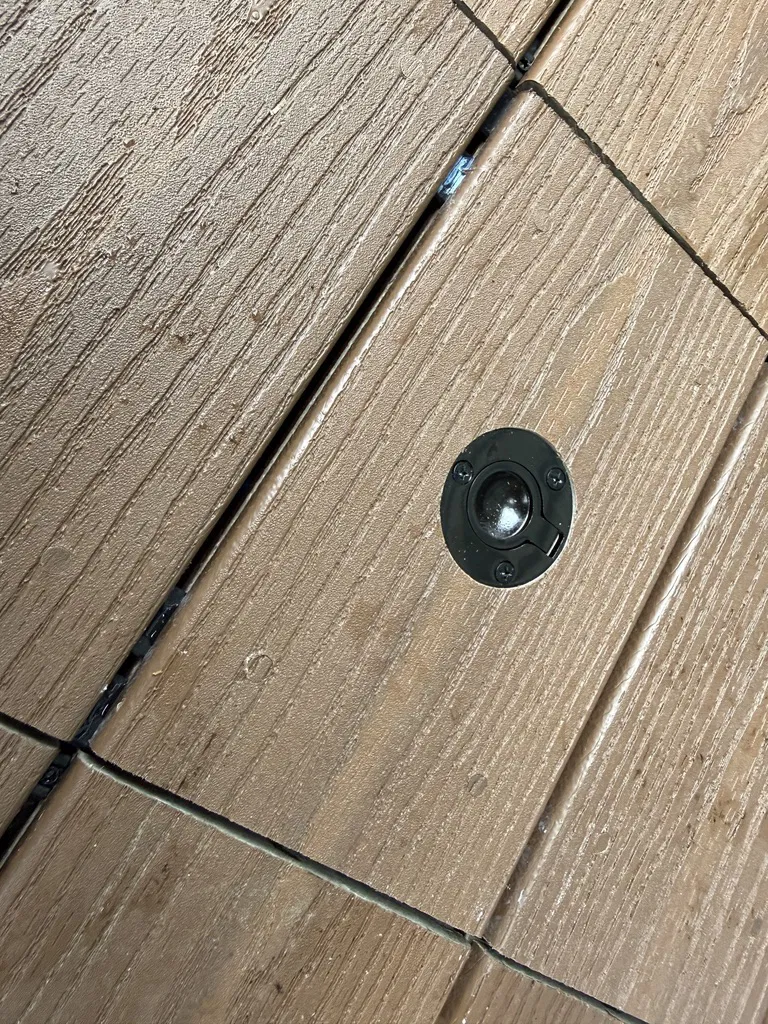

- Lắp vòng kéo. Mình khuyên anh em nên dùng lấy dấu (center punch) và khoan mồi trước.

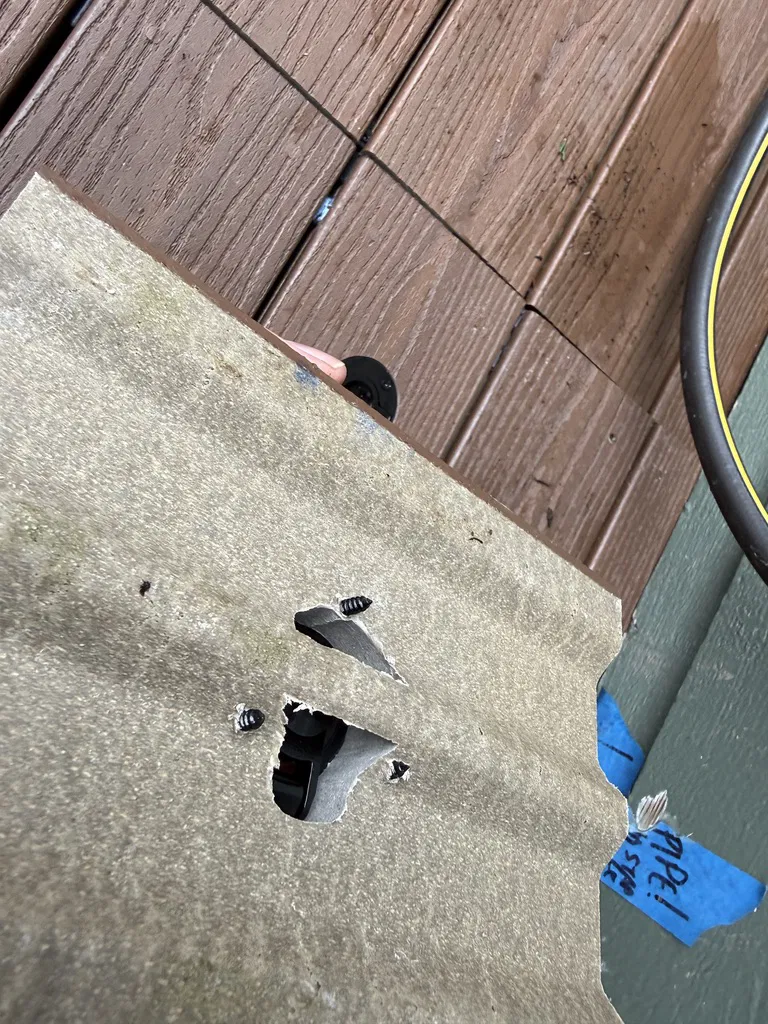

- Tùy vào độ dày ván mà vít có thể bị lòi ra sau. Nếu muốn đẹp thì cắt bớt phần vít thừa đi là xong.
Thông số in
- Định dạng
- 3mf
- Số file mô hình
- 2
- Tổng dung lượng
- 28,4 KB
- File lớn nhất
- 14,2 KB
