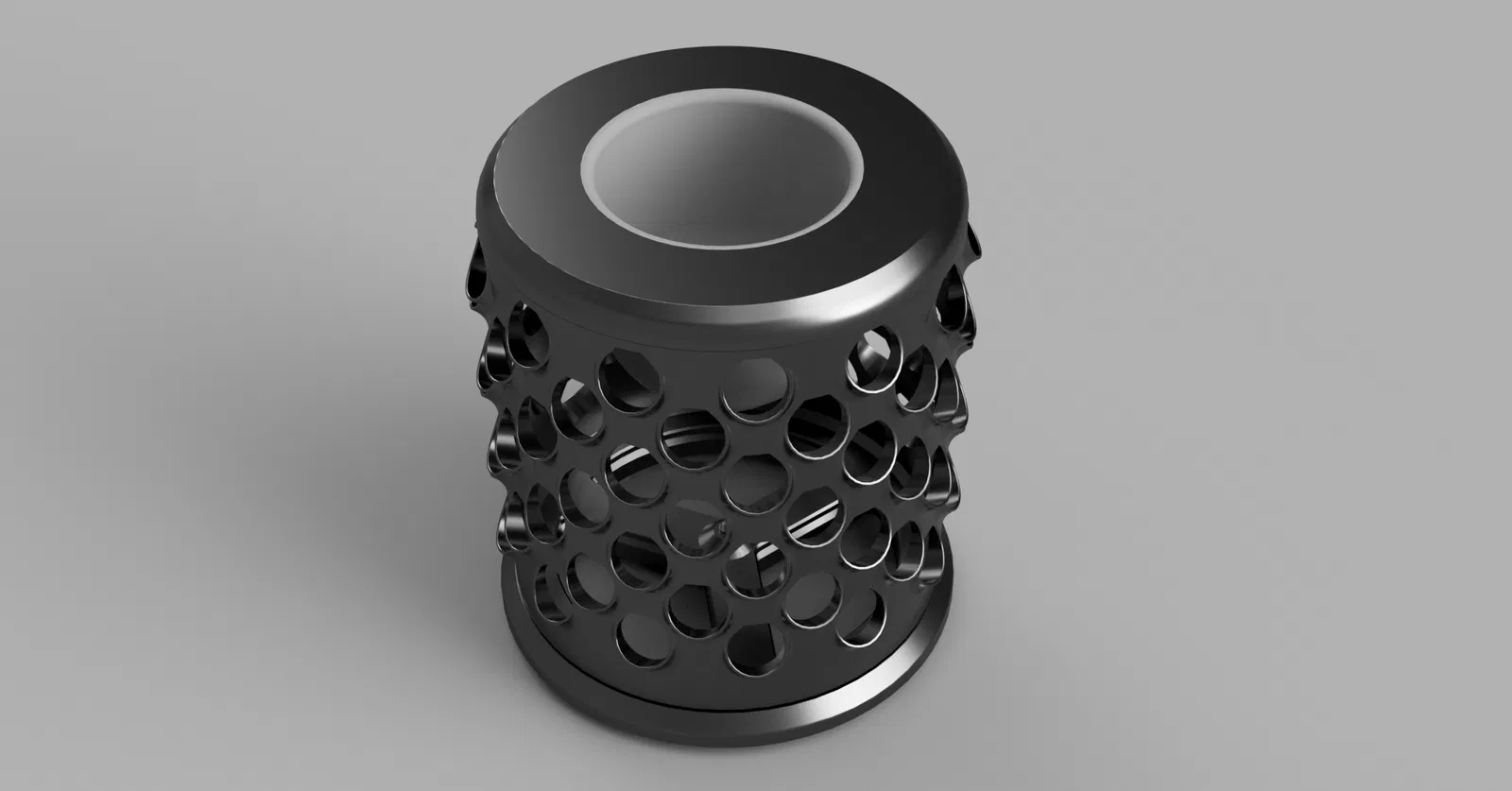

Tháp lưu trữ xoay cho 91 đến 182 hộp ArtDot

Mô tả

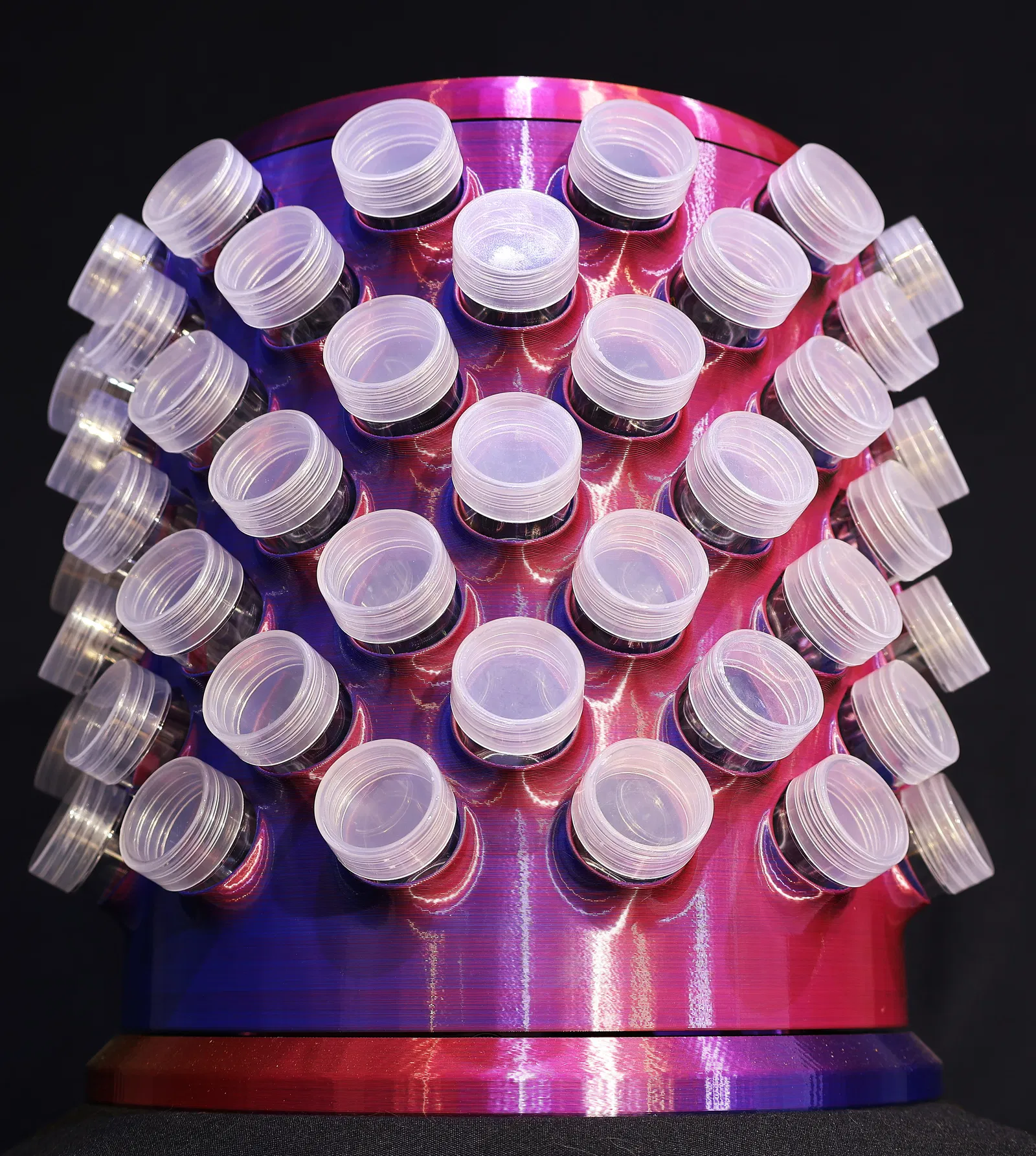

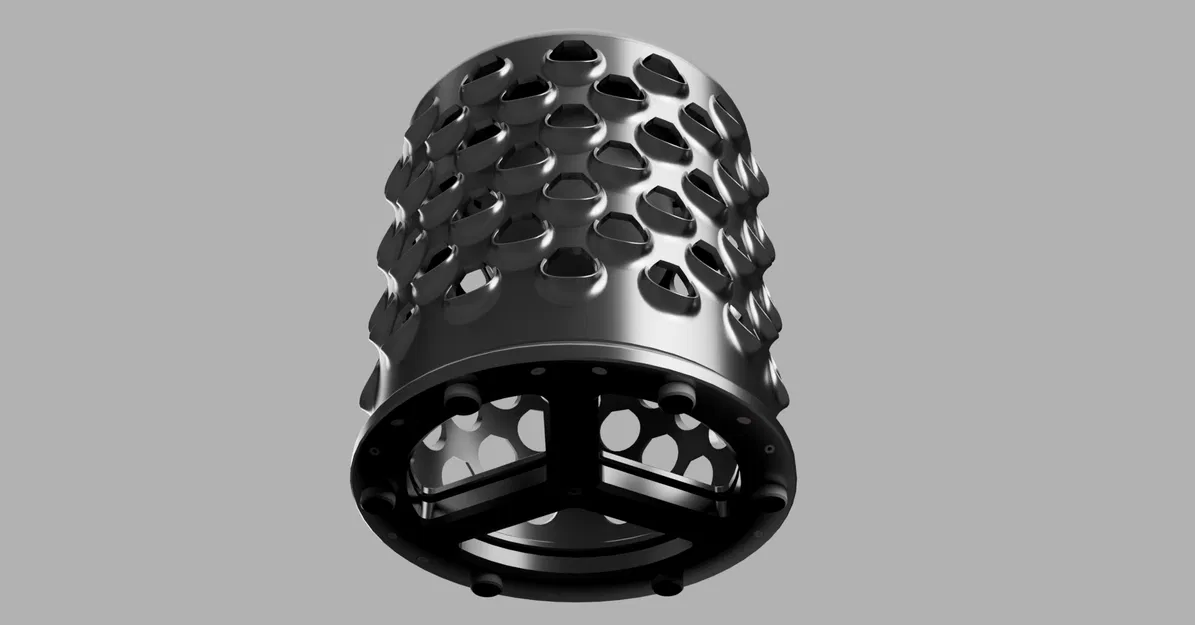

Chiếc tháp xoay này được thiết kế chuyên dụng để lưu trữ hộp ArtDot cho Diamond Painting. Ở phiên bản này, tháp có thể chứa từ 91 đến 182 hộp, đảm bảo giữ hộp chắc chắn, không bị rung lắc.

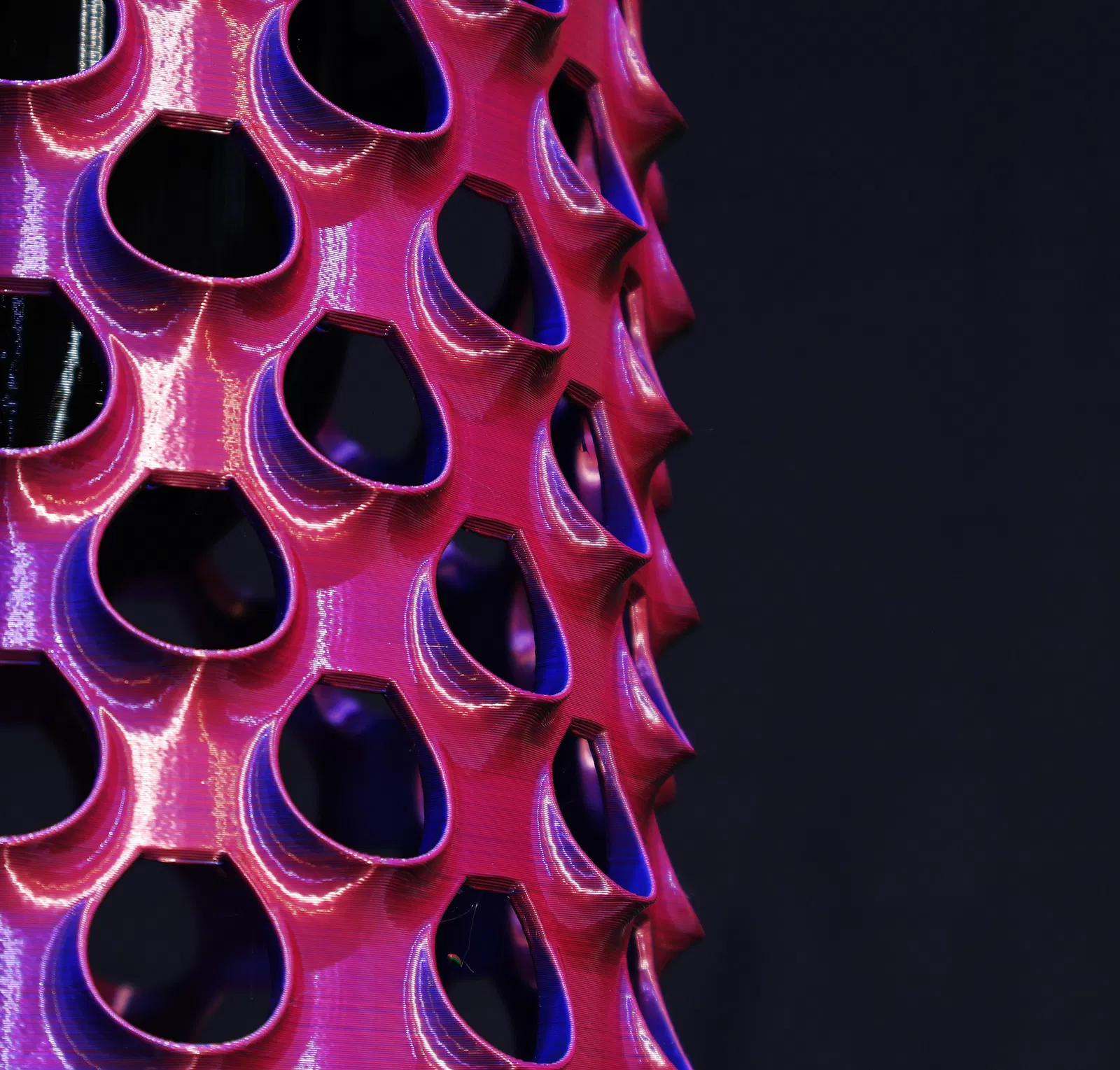

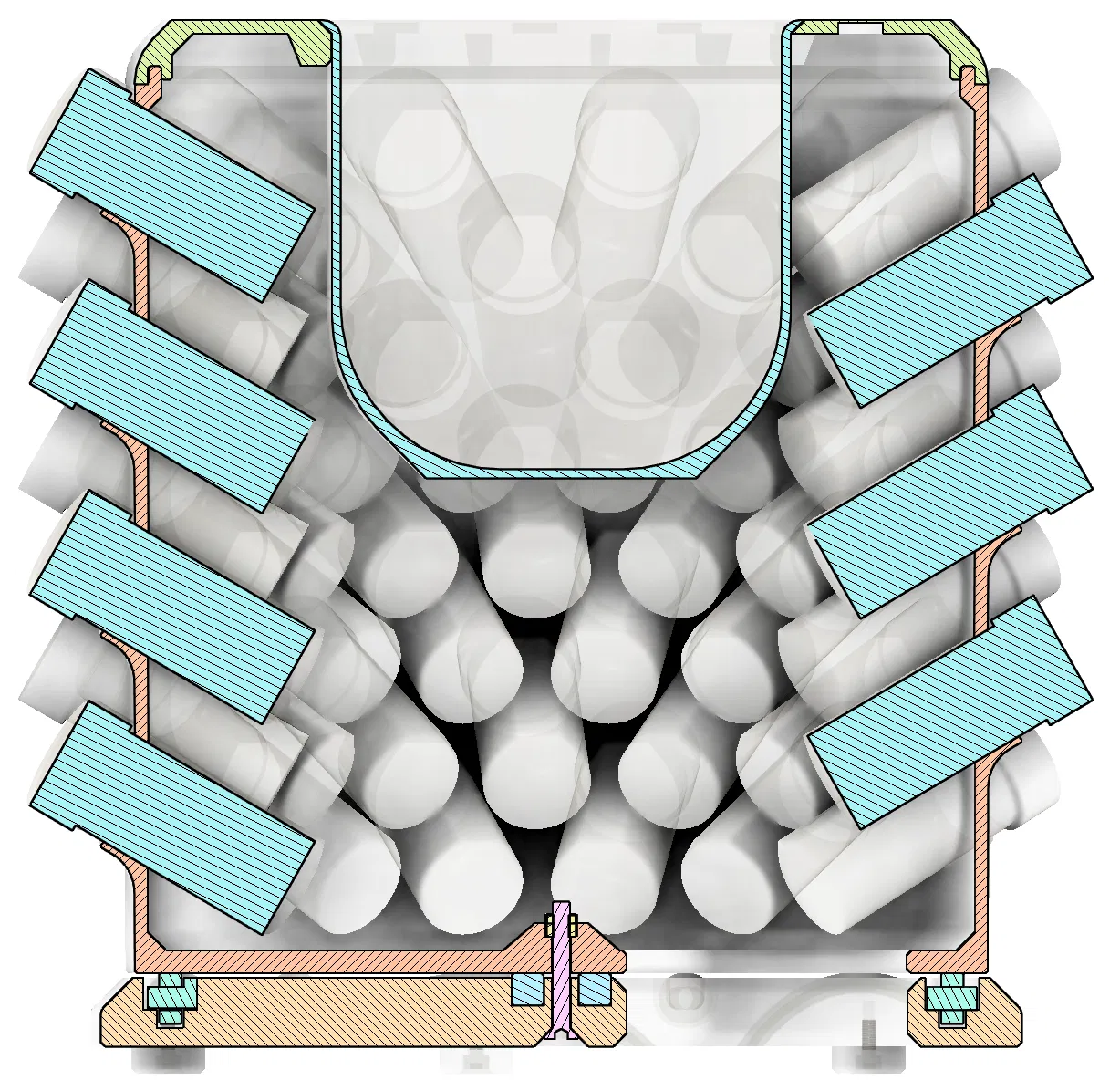

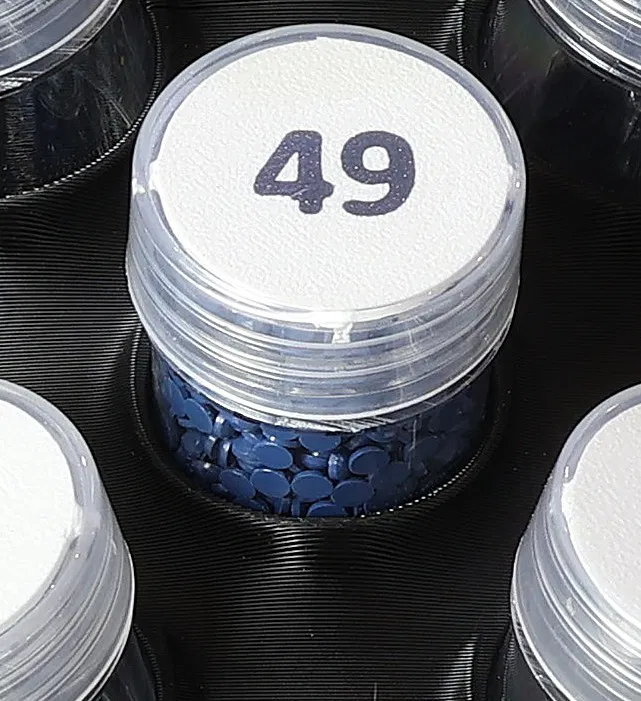

Nhờ góc lắp 30° và các gờ giữ được tạo hình đặc biệt, các hộp sẽ nằm cực kỳ cố định trong tháp. Thiết kế này giúp tháp giữ hộp chắc chắn ngay cả khi bạn xoay nhanh.

Nếu bạn ấn nhẹ các hộp sau khi lắp vào, chúng sẽ bám chắc đến mức thường có thể lật ngược cả tháp mà hộp không hề rơi ra. Đồng thời, bạn vẫn có thể lấy hộp ra dễ dàng khi cần.

Giải pháp tiêu chuẩn sử dụng ống PTFE để giúp tháp xoay mượt mà. Ngoài ra, bạn cũng có thể lắp thêm vòng bi (ball bearing) để việc xoay trở nên nhẹ nhàng hơn nữa.

Các chi tiết kim loại là tùy chọn. Nếu không muốn dùng, bạn có thể in các chi tiết nhựa giả lập (dummy) có sẵn trong bộ file.

Tính năng

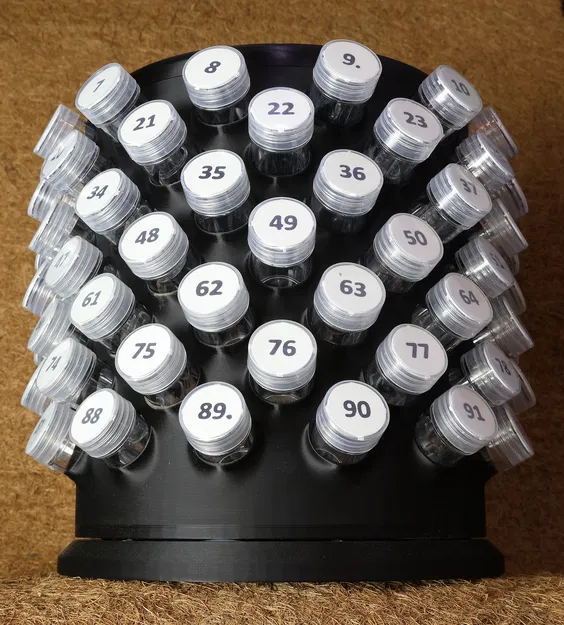

• Chứa từ 91 đến 182 hộp ArtDot (phiên bản _x13 này)
• Tháp xoay với chuyển động rất mượt
• Hộp giữ không bị rung lắc
• Giữ chắc chắn nhờ góc lắp 30° và gờ giữ
• Hộp nằm yên vị ngay cả khi xoay nhanh
• Hỗ trợ vòng bi (tùy chọn)
• Sử dụng ống PTFE
• Các chi tiết kim loại có thể thay thế bằng chi tiết nhựa
• Là một phần trong chuỗi tháp lưu trữ Diamond Painting sắp tới

Phần cứng cần thiết

Phần bắt buộc

• 1x Ốc M4 x 30 mm
• 1x Đai ốc tự khóa M4
• Ốc M3x6-12 mm cho phần chân đế TPU

Phần kim loại tùy chọn

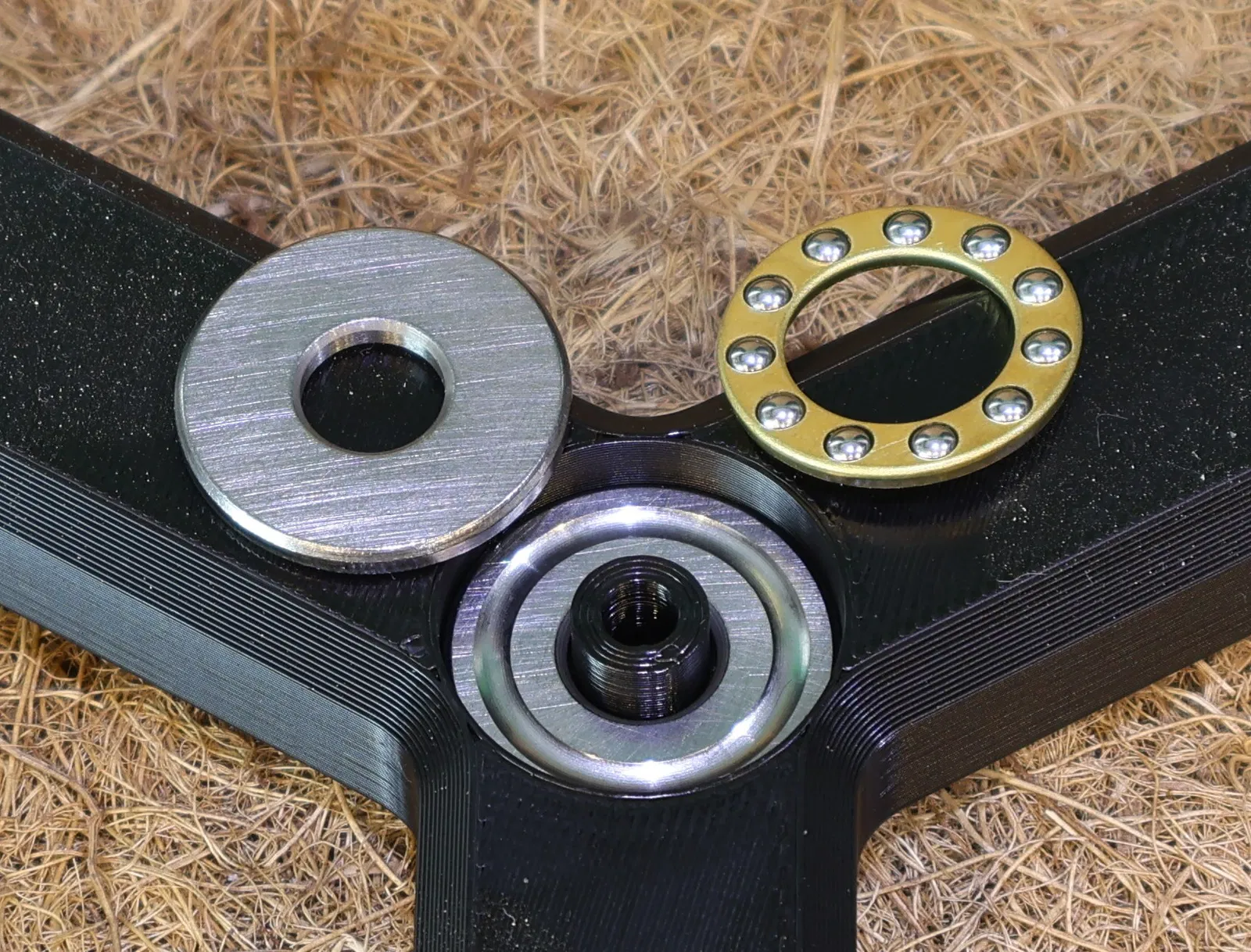

• 6x Vòng bi 685ZZ
• 1x Vòng bi chà F8-22M

Những linh kiện này là tùy chọn, nhưng mang lại hiệu năng tốt nhất giúp tháp xoay êm ái và nhẹ nhàng.

Lưu ý khi in

Cài đặt khuyến nghị cho thân tháp

• Đầu phun 0,6 mm
• Chiều cao lớp in 0,3 mm

Các thiết lập in khác vẫn có thể thực hiện được. Tuy nhiên, khuyến khích in với các lớp in sạch, đều, ví dụ:

• 0,1 mm
• 0,2 mm
• 0,3 mm

Chất liệu khuyến nghị

• PLA cho tháp cỡ nhỏ đến trung bình
• PETG cho tháp cỡ lớn

Hướng dẫn lắp ráp nhanh

Nắp đậy

• Nắp cần được ép vừa khít vào thân tháp.
• Nếu cần, có thể dùng một giọt keo nhỏ để cố định.

Chèn nắp

• Miếng chèn vào nắp được lắp lỏng
• và sẽ tự động vào đúng vị trí sau khi lắp.

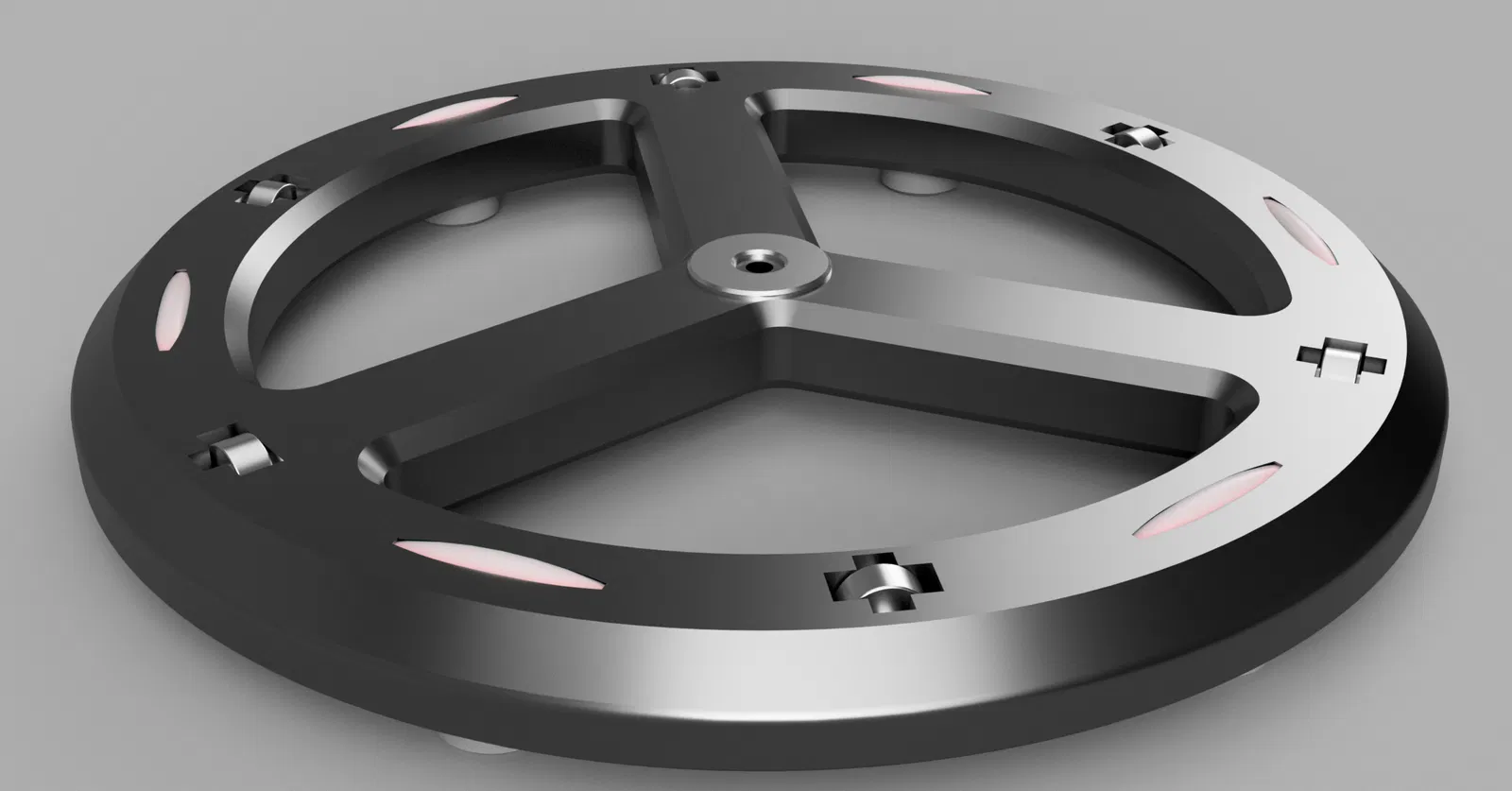

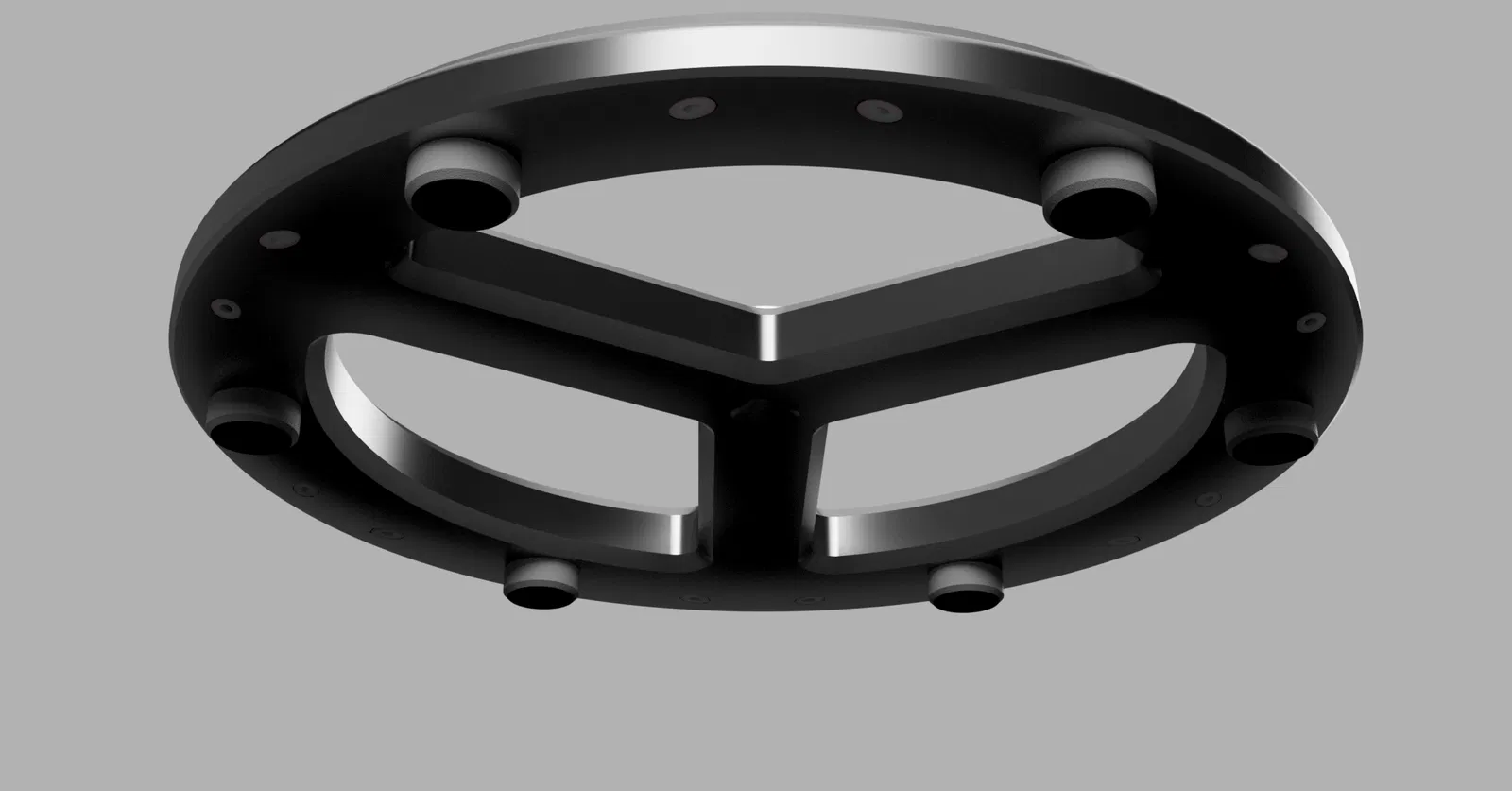

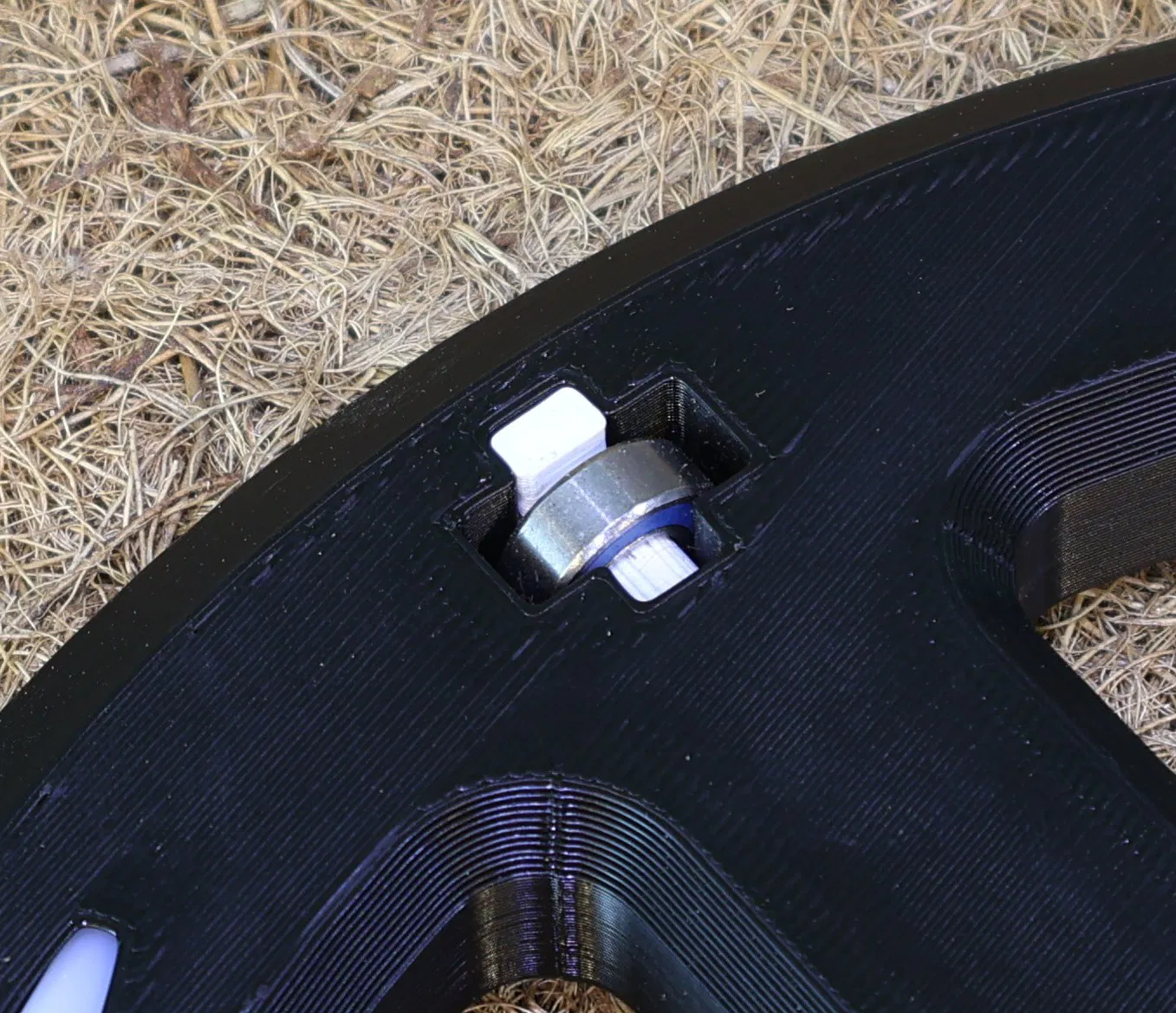

Vòng bi / Chân đế

• Vòng bi được đặt ở khu vực chân đế
• có thể thay thế bằng các chi tiết nhựa dummy.

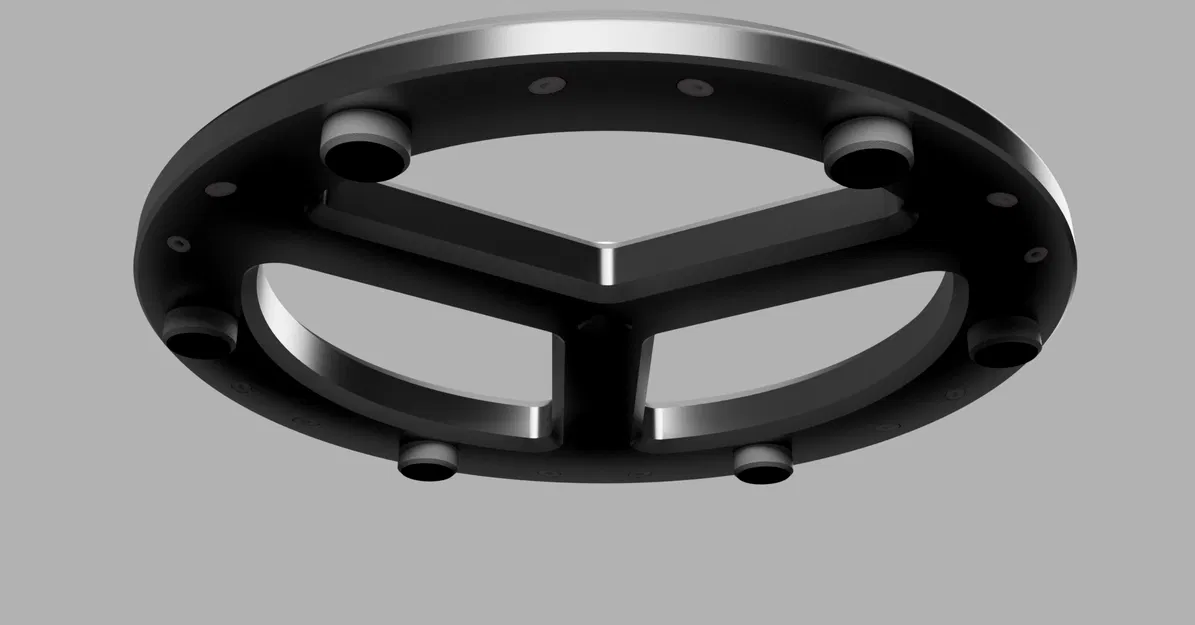

Chân TPU

• Chân TPU được gắn vào đáy bằng ốc M3x6-12 mm.

Phần trên và dưới

• Phần trên và dưới được vặn lại bằng ốc M4 và cố định bằng đai ốc M4
• khi vặn, hãy siết chặt ban đầu
• sau đó nới lỏng dần từng chút một
• Mục tiêu: Tháp cần xoay nhẹ nhàng nhưng không bị lỏng lẻo (rơ).

Thông tin về series

Đây là mô hình mở đầu cho cả một series tháp Diamond Painting dành cho hộp ArtDot. Các biến thể khác về kích thước và đường kính đang được lên kế hoạch.

Biến thể riêng

Các kích thước và đường kính khác có thể được thiết kế theo yêu cầu nếu cần.
