Hộp đựng nắp vặn tối giản 30x90

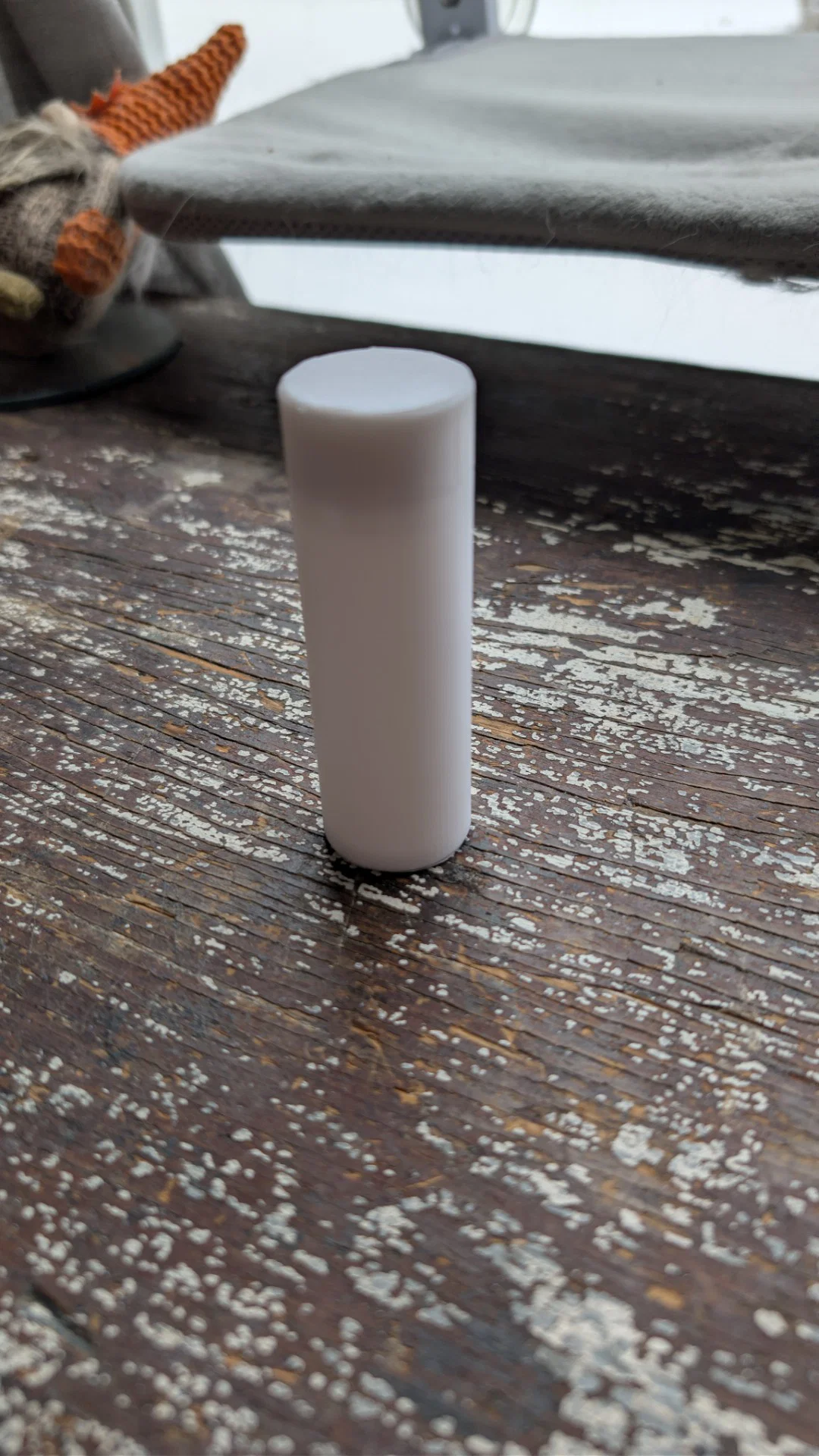

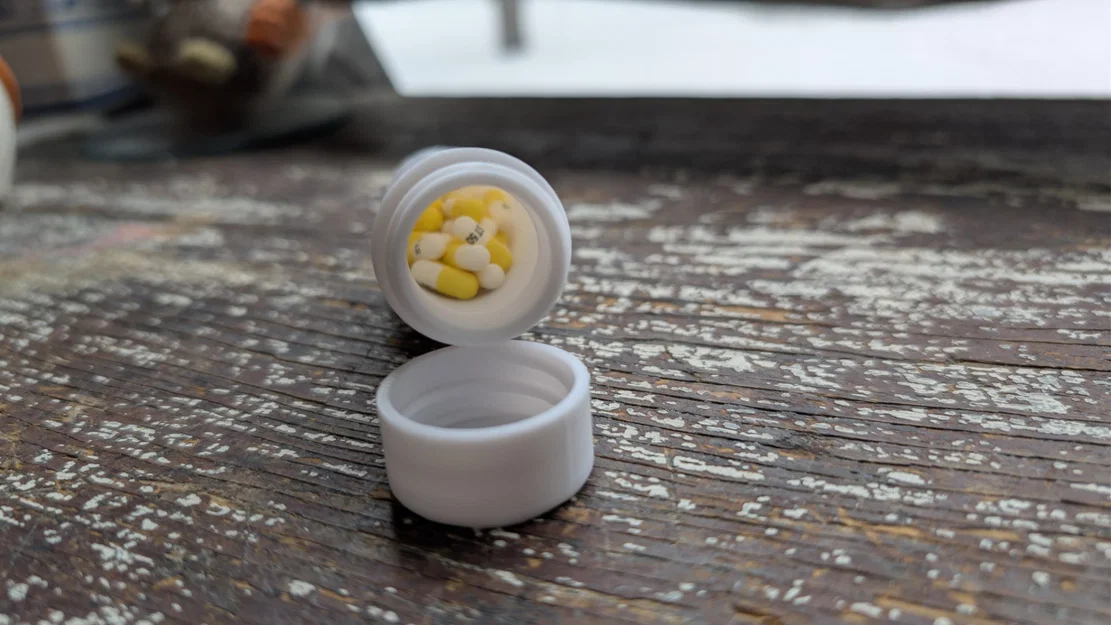

Đây là mẫu hộp đựng nắp vặn mang phong cách tối giản, được thiết kế chú trọng cả về thẩm mỹ lẫn tính ứng dụng. Với chiều cao 90mm và đường kính 30mm, kiểu dáng thon gọn này là giải pháp lưu trữ lý tưởng cho các vật dụng nhỏ, dài hoặc các món đồ dùng hằng ngày vốn dễ bị lạc mất dưới đáy túi.

Mình thiết kế mẫu này trên Fusion 360 như một phần trong hành trình chinh phục kỹ thuật thiết kế chức năng và dung sai ren. Mặc dù mình đang hướng tới một phiên bản tham số hoàn chỉnh trong tương lai, nhưng phiên bản hiện tại đã được tinh chỉnh để mang lại cảm giác xoay đóng-mở mượt mà ngay khi vừa in xong.

Các tính năng nổi bật:

• Không cần hỗ trợ (Support): Cấu trúc hình học được tối ưu hóa để in dễ dàng.

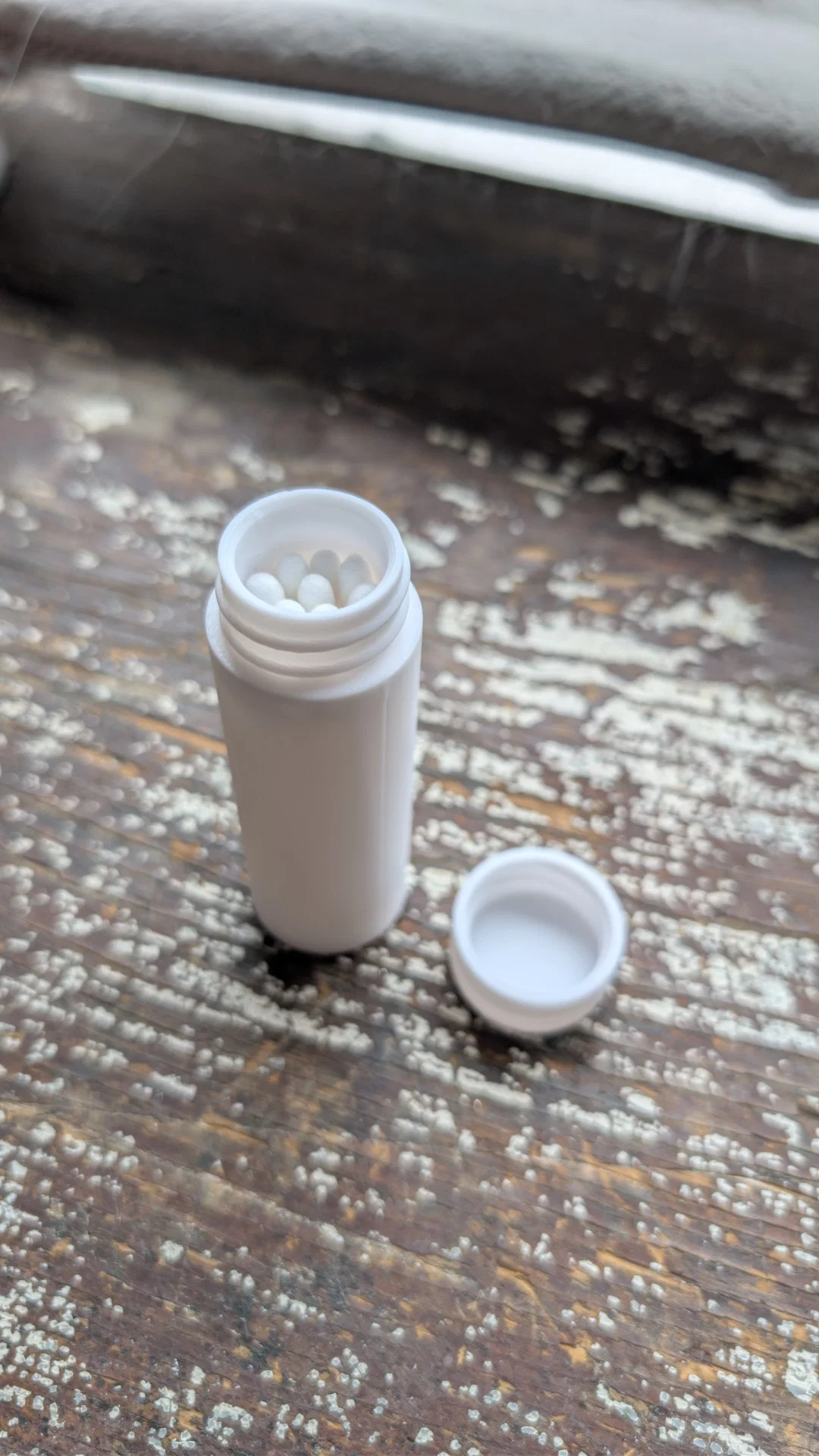

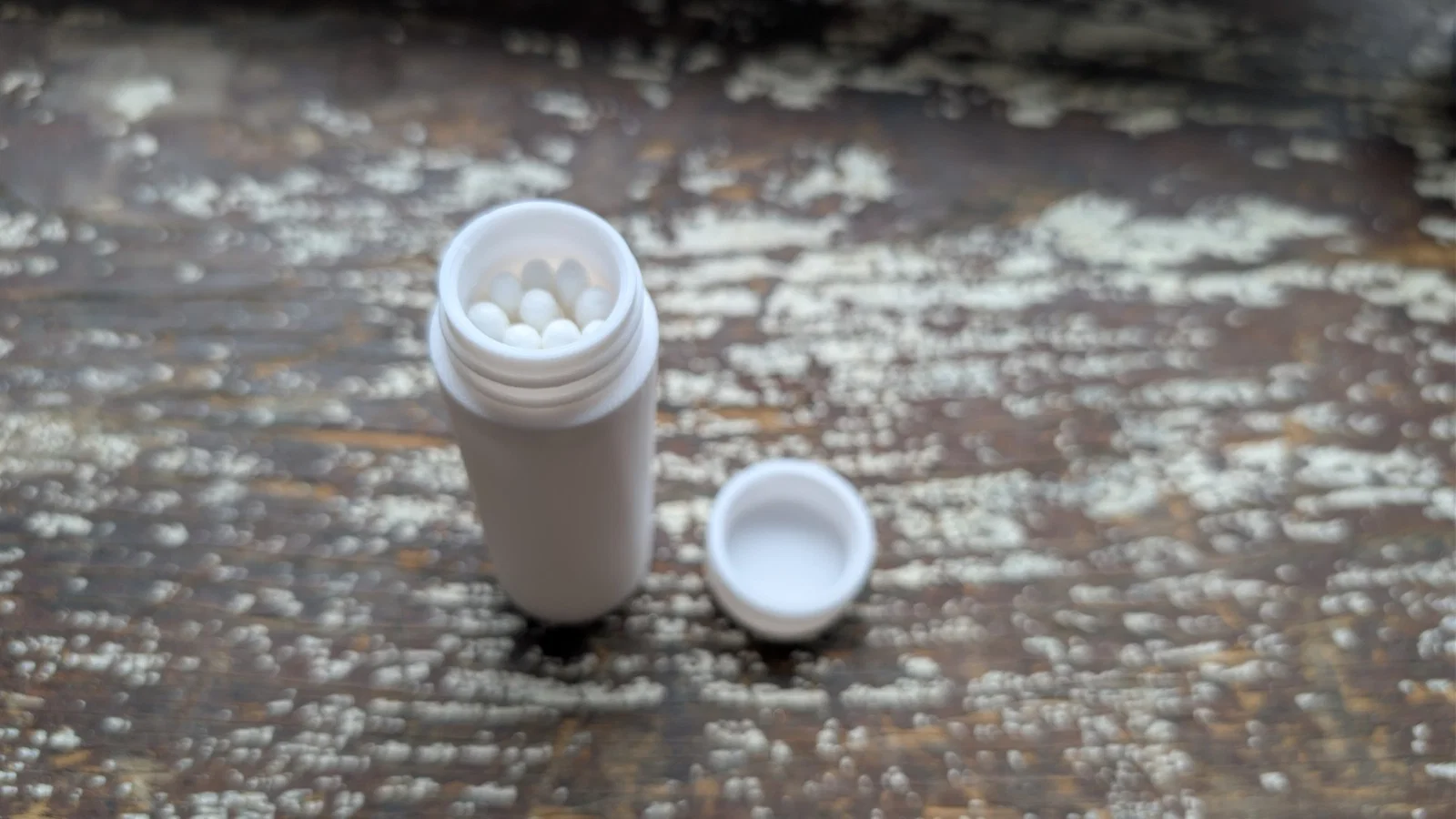

• Nắp vặn ren: Đảm bảo đậy kín, giữ đồ vật bên trong an toàn.
• Kích thước nhỏ gọn: Hoàn hảo để bỏ ngăn kéo, hộp đựng đồ trong xe hơi hoặc bộ dụng cụ du lịch.

Thiết lập in và khuyến nghị

• Support: Không cần (Được thiết kế để không cần support).
• Brim: Khuyến khích sử dụng. Do bề mặt tiếp xúc chỉ 30mm và chiều cao 90mm, nên dùng Brim từ 5mm đến 8mm để tránh bị rung lắc hoặc bong tróc khỏi bàn in ở những lớp cuối cùng.
• Độ dày lớp in (Layer Height): 0.2mm cho kết quả tốt, nhưng 0.16mm sẽ giúp phần ren vặn mượt mà hơn nữa.
• Infill: 15% (Kiểu Gyroid hoặc Grid).

Lắp ráp

1. Làm sạch các vết nhựa thừa hoặc hiện tượng "chân voi" (elephant’s foot) ở điểm bắt đầu của ren trên thân và nắp.

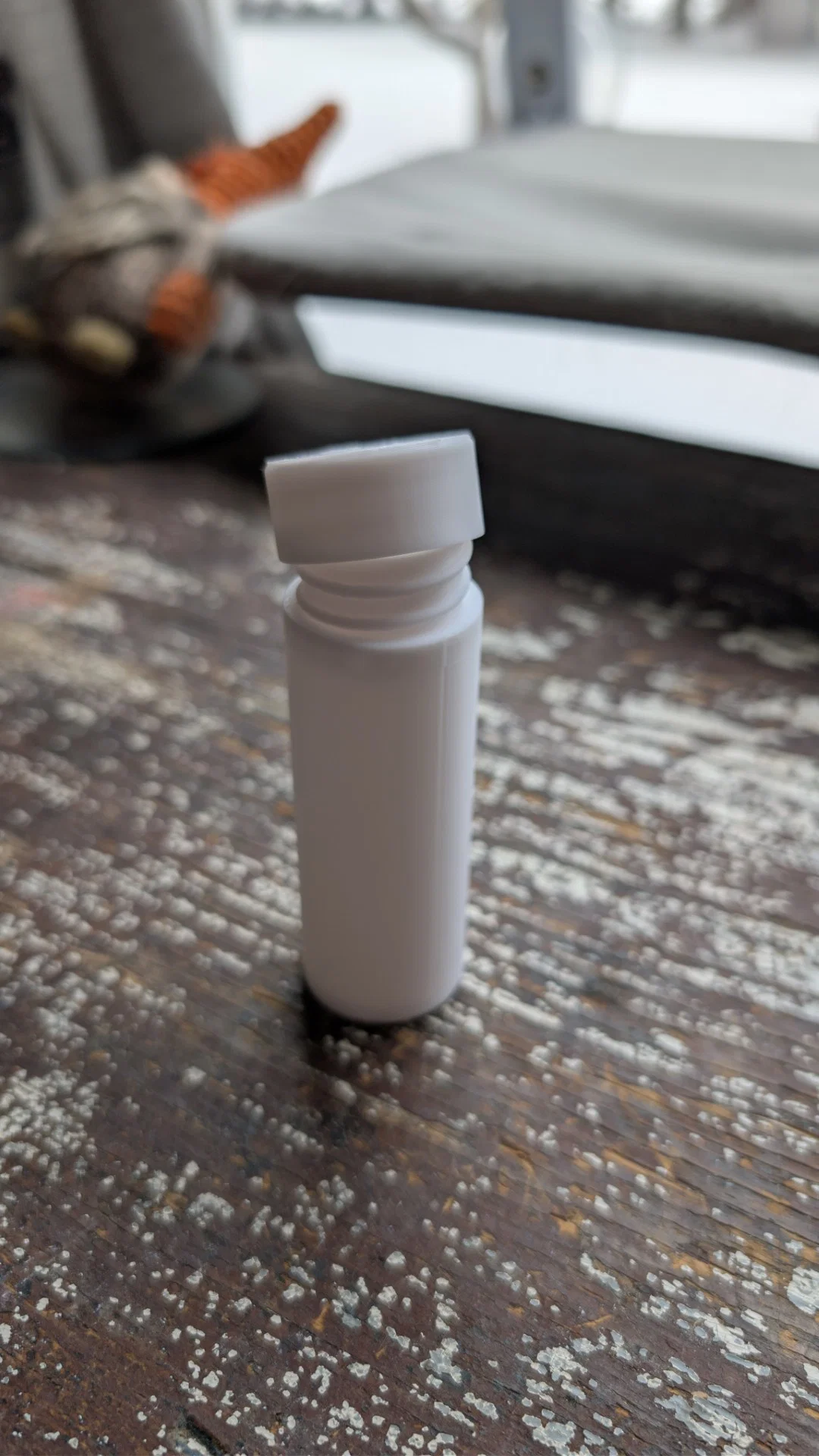

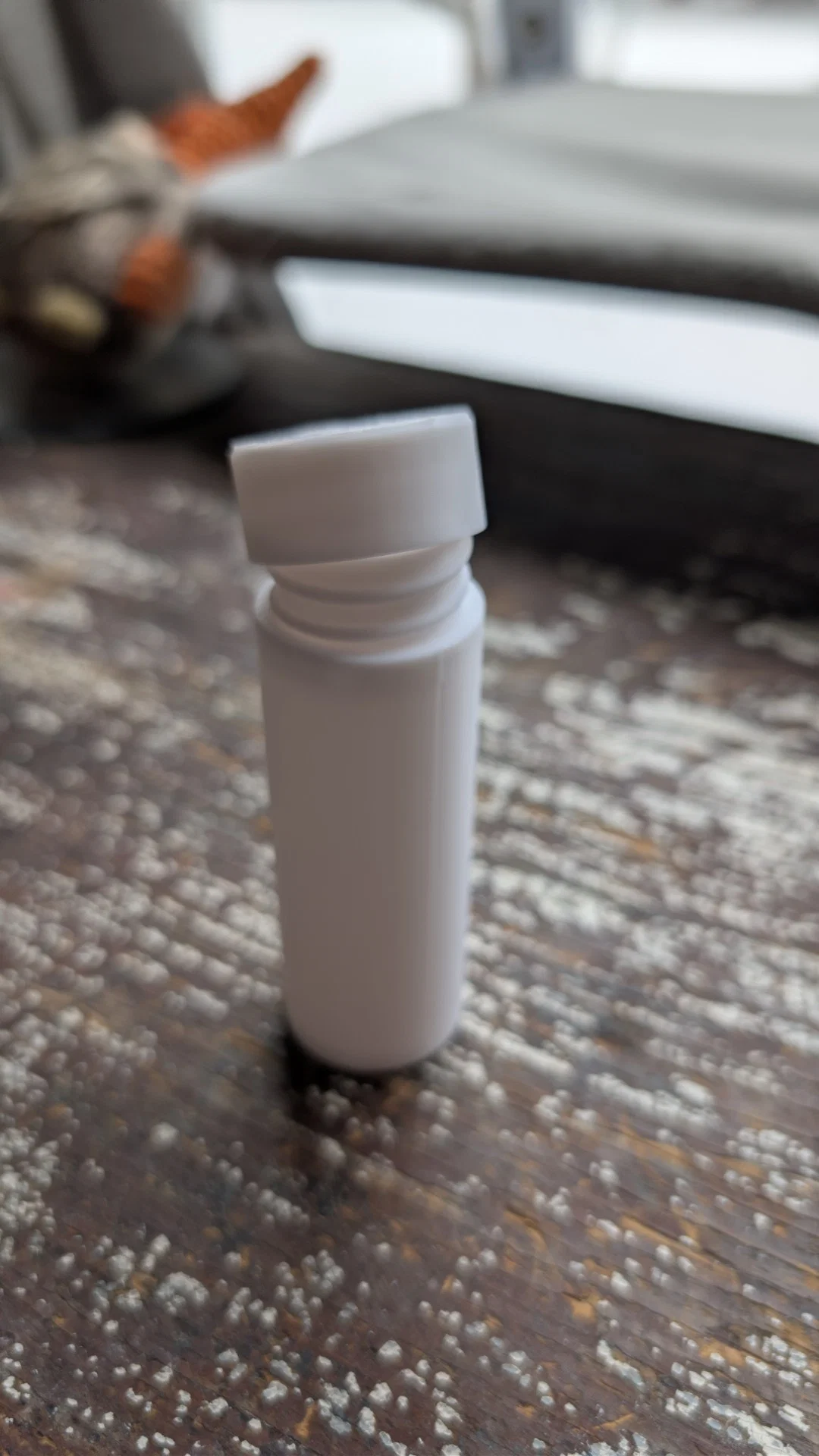

2. Vặn nắp vào thân. Nếu cảm thấy hơi chặt lúc đầu, bạn chỉ cần vặn qua lại vài lần để các khớp ren vào đúng vị trí.
