The Claw - Khớp nối Multiboard kiểu tấm đè

DỰ ÁN NÀY ĐANG TRONG GIAI ĐOẠN HOÀN THIỆN. Mình đã in và lắp thử một vài cái rồi, thấy kết quả khá ổn và nhìn khi lắp lên tường rất gọn gàng. Mình vẫn đang rất mong nhận được thêm góp ý từ mọi người.

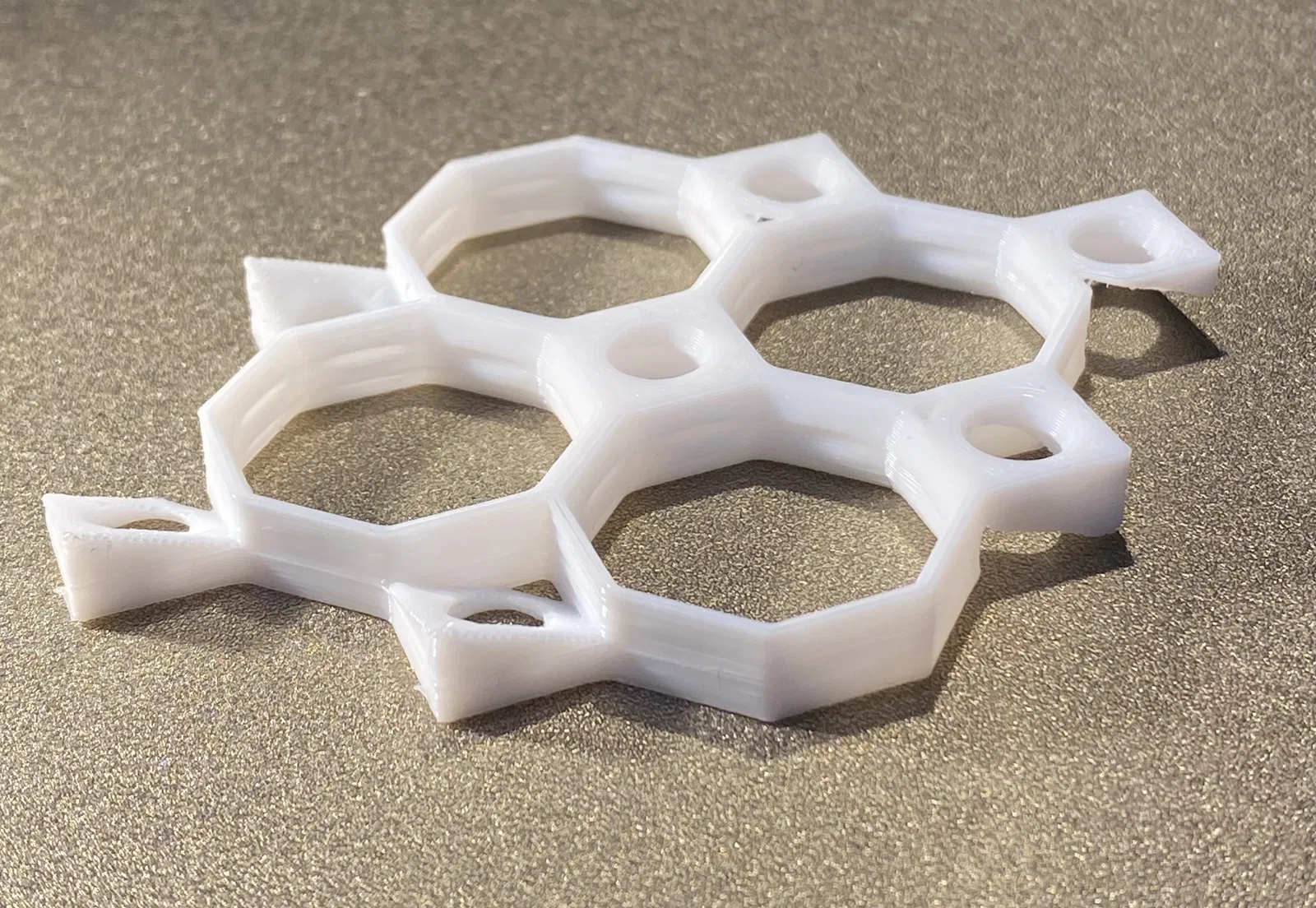

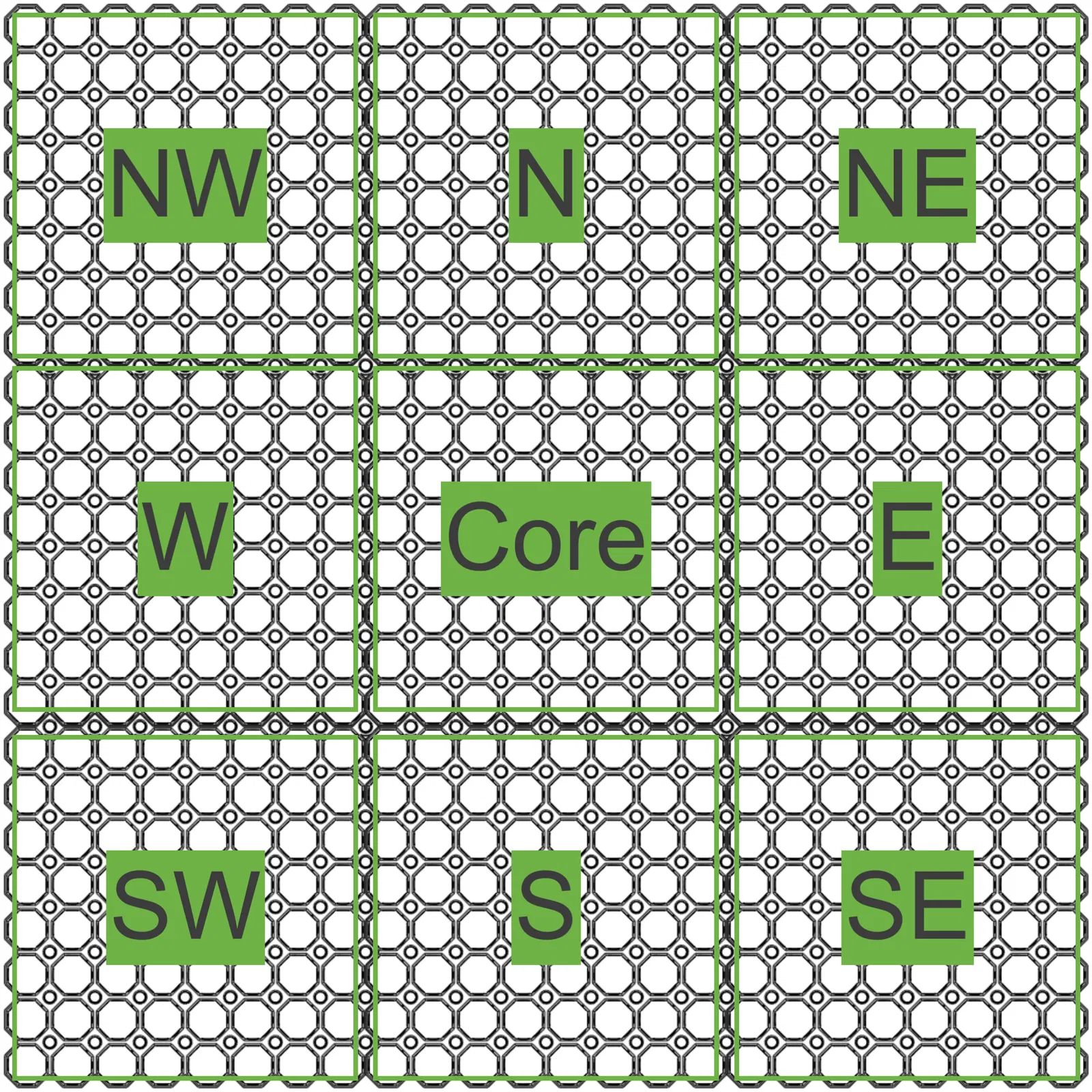

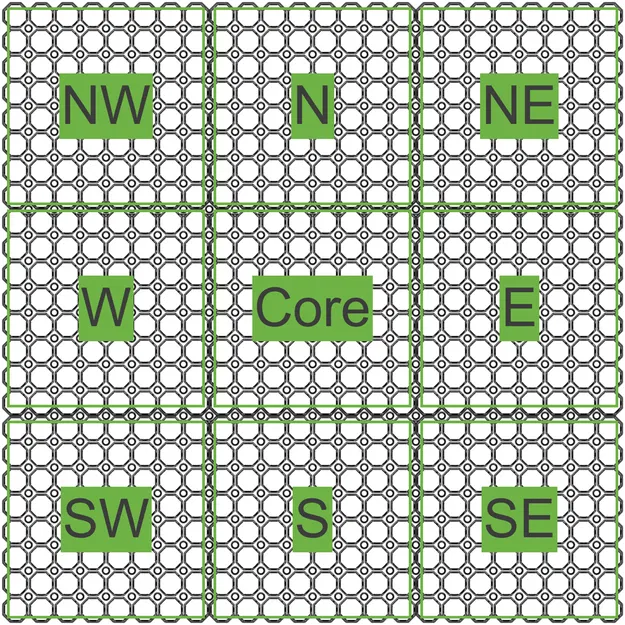

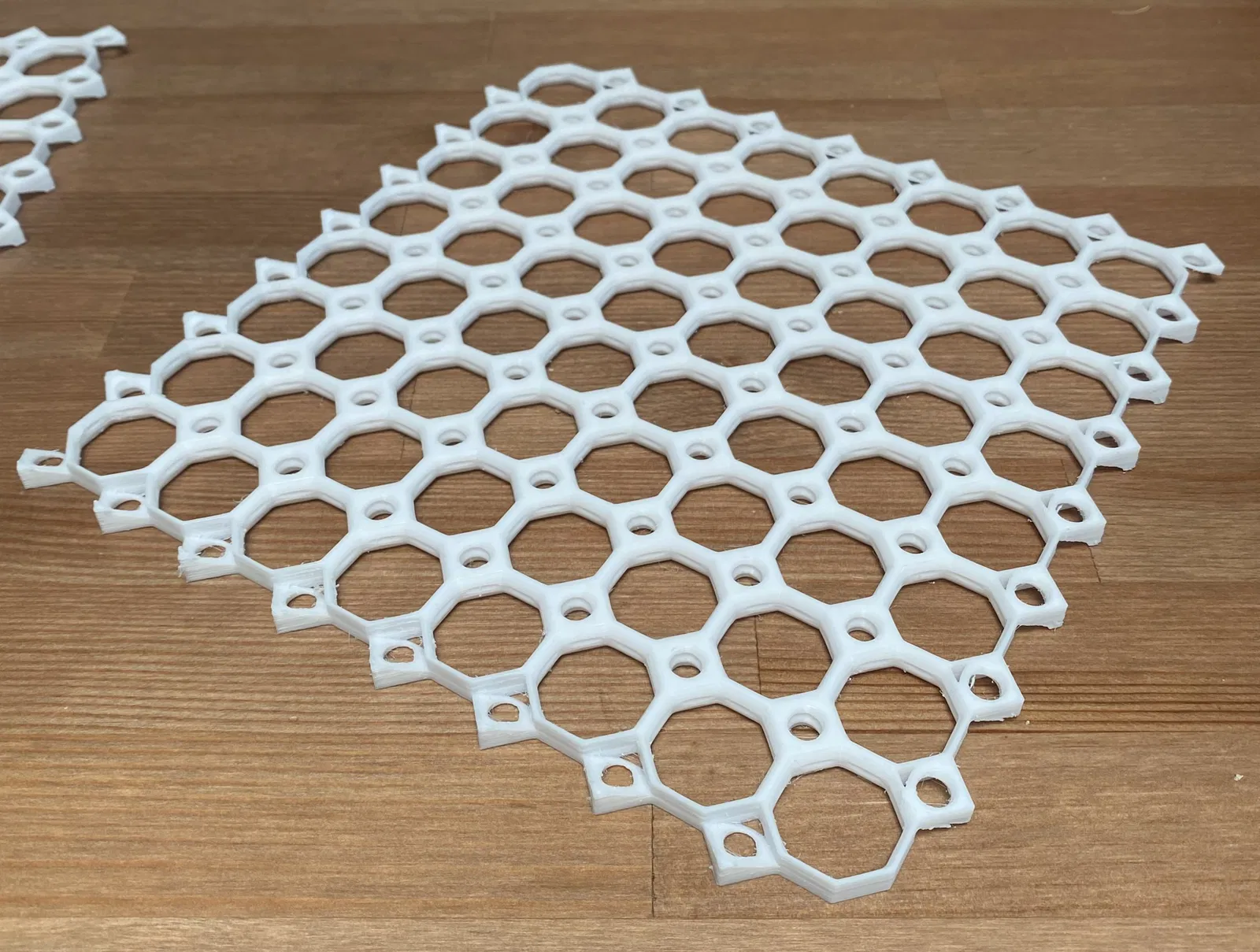

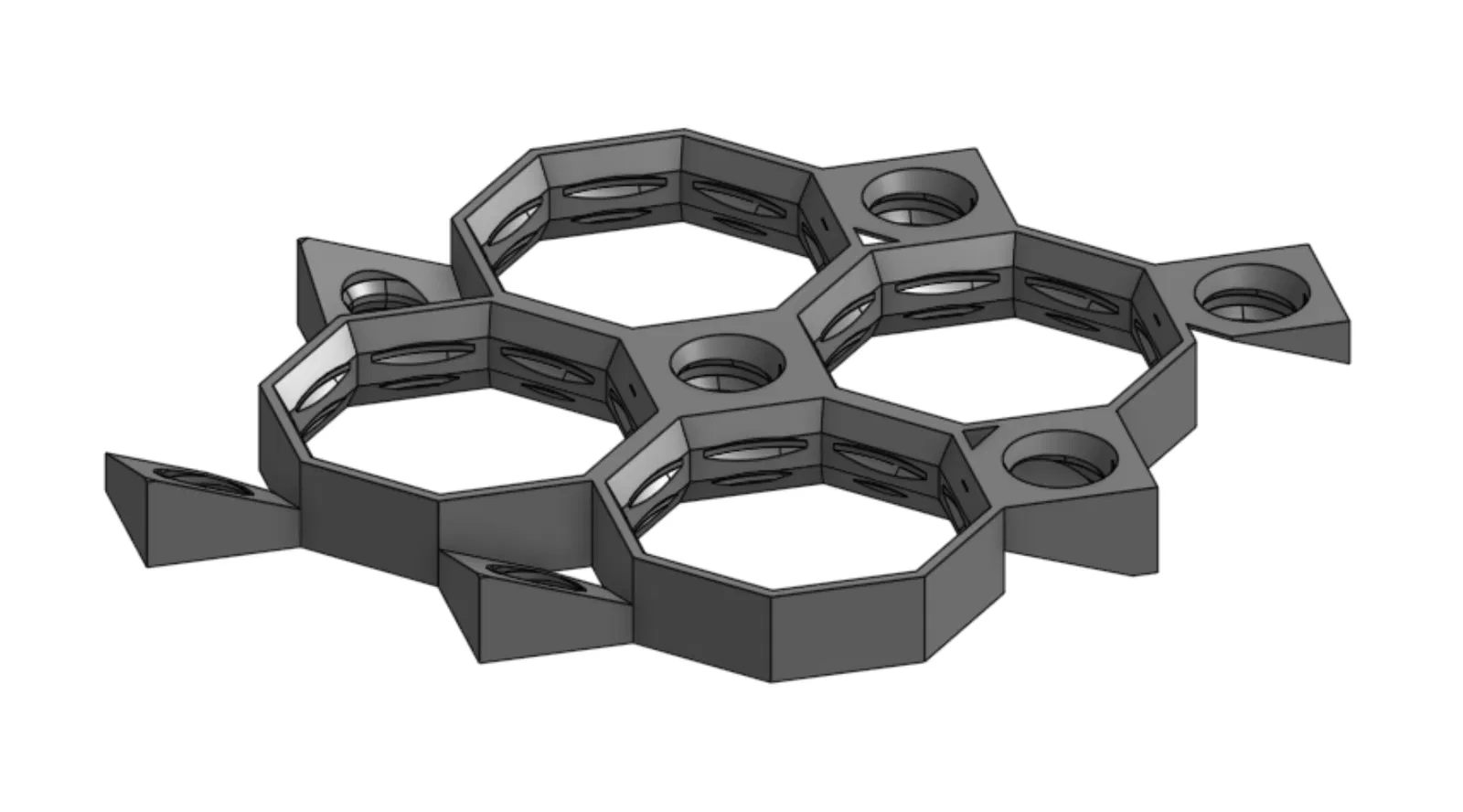

Mình đã cung cấp bộ connector “The Claw” kích thước 8x8. Có một miếng đệm lõi (core tile) dùng ở giữa bất kỳ bố cục nào và có thể lặp lại tùy ý. Ngoài ra còn có các miếng tùy chỉnh cho từng góc và cạnh. Với góc, bạn chỉ cần một cái cho mỗi vị trí. Với cạnh, bạn cần chuẩn bị số lượng dựa trên kích thước mảng tường trừ đi 2 (ví dụ: với mảng tường 4x4, bạn cần 2 cái cho mỗi cạnh). Cách mình hình dung là các “móng vuốt” (claws) hướng về phía Bắc và Đông (lên và phải). Chúng nằm dưới phía Nam và Tây (xuống và trái). Các góc sẽ có móng hướng về Đông Bắc và Tây Nam, nhưng để trống ở phía Tây Bắc và Đông Nam.

Lưu ý: Ren của Multiboard không hoàn toàn đối xứng, nên nó sẽ không khớp nếu bạn lật ngược mặt miếng đệm, nhớ để ý mặt nào là mặt nằm dưới bàn in nhé.

Sẽ có thêm nhiều tùy chọn khác trong tương lai.

Xem video kiểm tra độ cứng cáp của bộ tile khi kết nối bằng “The Claw” tại đây:

Cách lắp ráp:

Kết nối các tấm bằng t-bolt ở mỗi “móng vuốt”, hoặc dùng bu-lông tiêu chuẩn, t-nuts, hoặc bất kỳ loại bu-lông có lỗ nào tại đây. Khi các tấm đã căn chỉnh chuẩn, bu-lông sẽ xoáy vào và giữ chúng thẳng hàng chính xác.

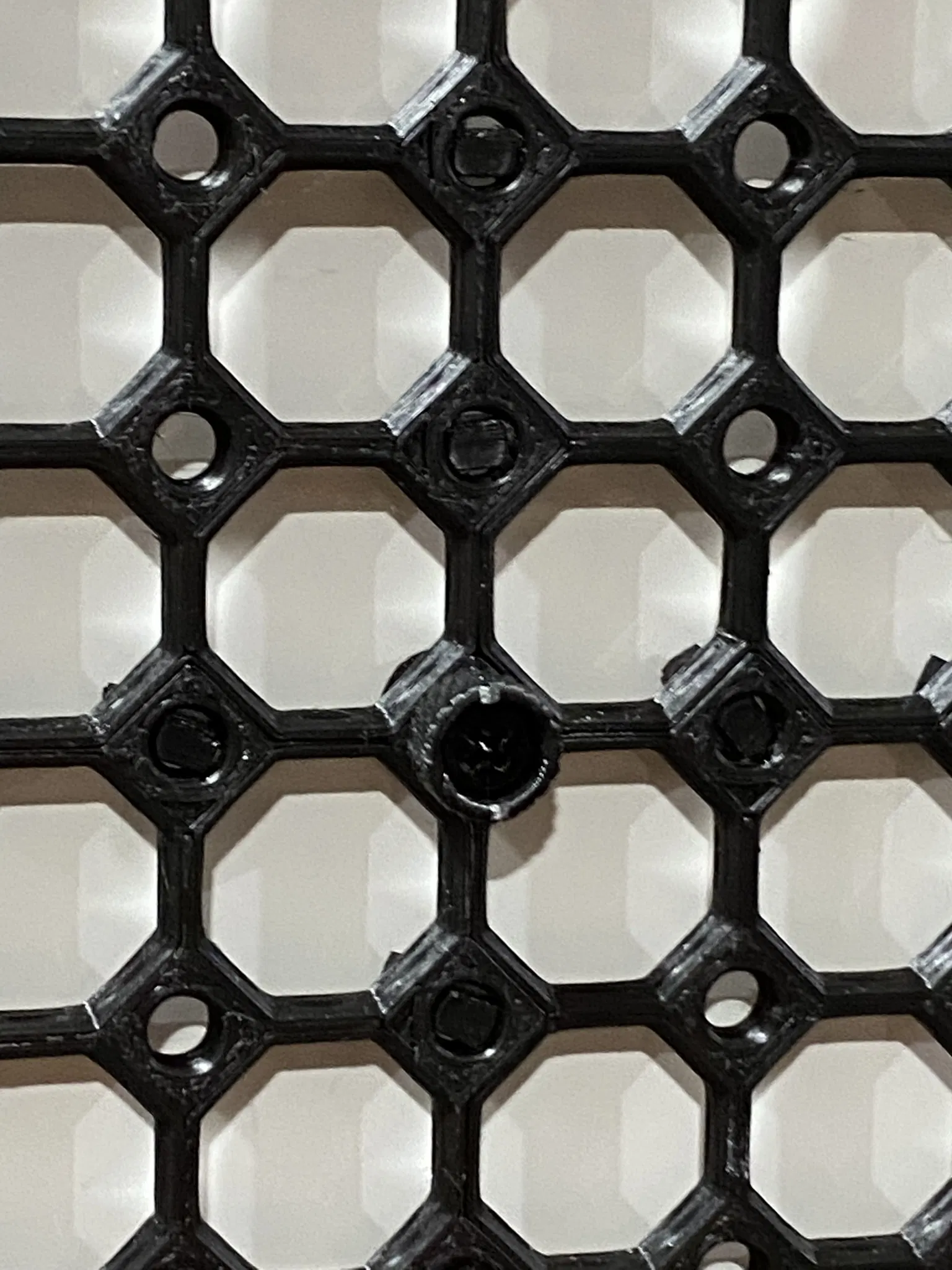

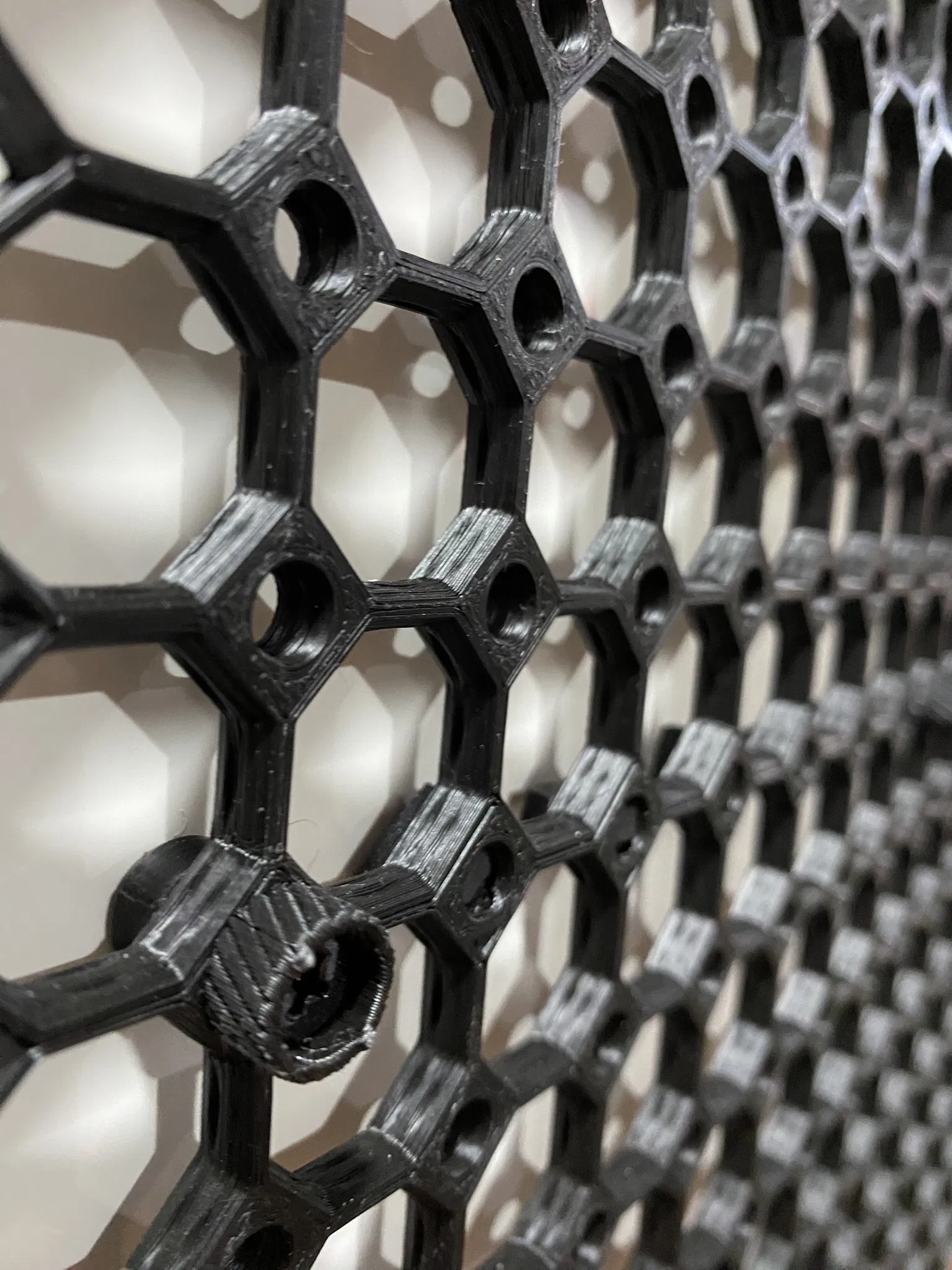

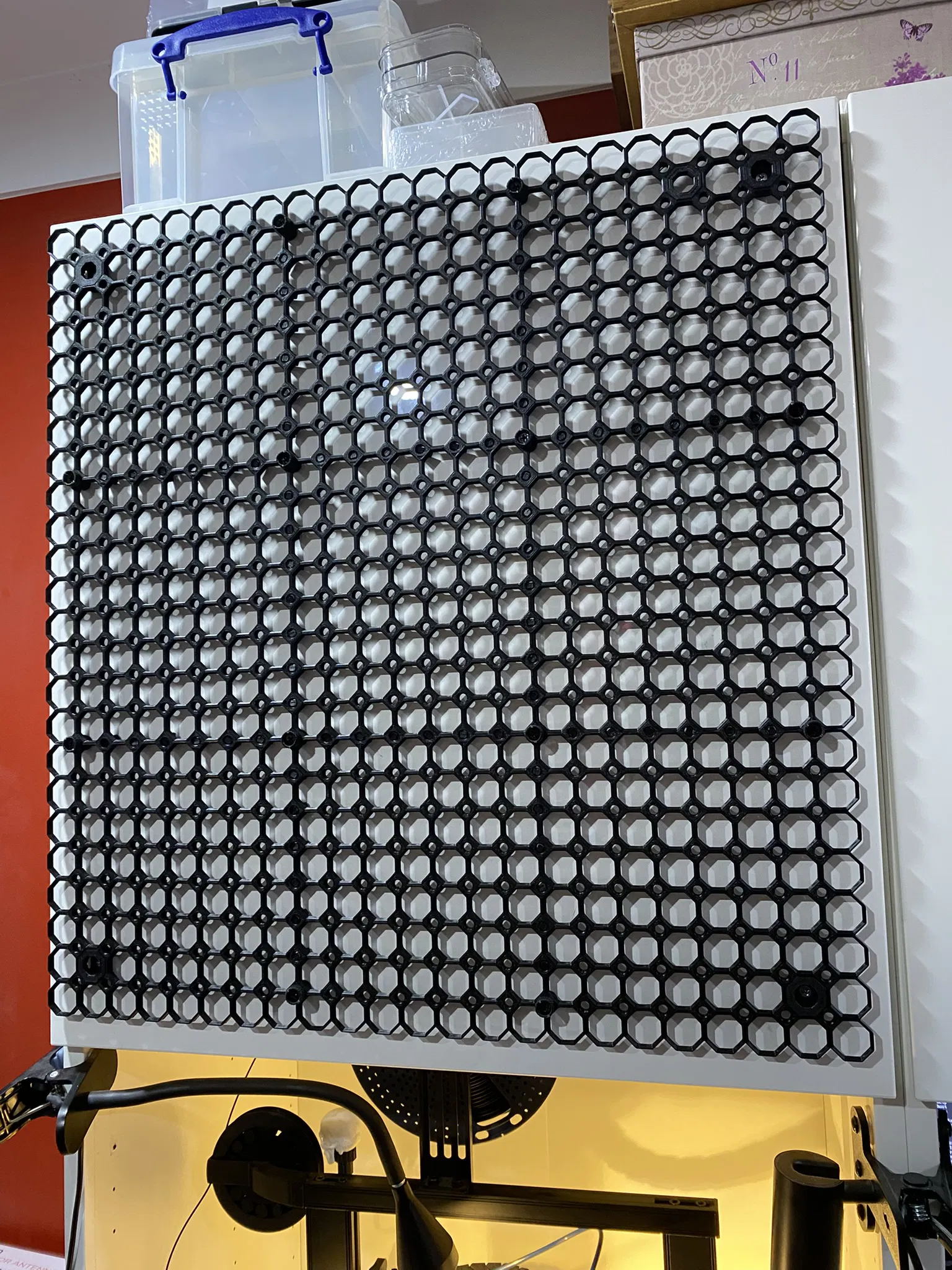

Cách mình ưu tiên là lắp bu-lông có lỗ (holey bolts) vào mỗi góc nơi các móng vuốt chồng lên nhau, sau đó siết chặt mối nối bằng cách thêm một miếng đệm (standoff) ở phía sau (tổng cộng 12 cái cho bố cục 3x3). Cách này giúp mối nối chắc chắn và cứng cáp. Sau đó, chèn các t-nuts ngắn từ phía sau để ép chặt mọi thứ lại. Video minh họa đang ở trạng thái này và bạn có thể thấy nó rất chắc chắn. Cuối cùng, mình cố định bằng vít xuyên qua từng bu-lông có lỗ và dùng một chốt snap thường ở mỗi góc (chỉ cần 4 cái cho bất kỳ kích thước nào). Các ảnh chụp tile gắn trên tủ Ikea Besta đều được lắp theo cách này.

Cách gắn lên tường:

Sử dụng một chốt snap thường (offset 6.25mm) ở mỗi góc và dùng “bu-lông có lỗ” cho các móng vuốt tùy thích - lắp ở mỗi góc là khá đẹp. Như vậy, với một mảng 3x3, bạn chỉ cần 16 bu-lông hoặc tắc kê nhựa là xong.

Các bản cập nhật:

14 Tháng 5, 2025:

• Thêm t-nut tùy chỉnh với kích thước chuẩn để chèn từ phía sau, đảm bảo bề mặt phẳng (hoặc thấp hơn), tương thích với các chốt snap mới. Đã bao gồm dụng cụ hỗ trợ chèn vì số lượng khá nhiều và nếu thao tác tay sẽ dễ bị đau.
• Thêm bu-lông phẳng 12mm, miếng đệm và nắp có kích thước phù hợp hơn cho các thông số mới, giúp lắp đặt phẳng hoàn hảo với snap offset 6.25mm.
• Thêm một vài miếng tile mình cần cho việc gắn trên cửa tủ Ikea Besta (cột cao 8 đơn vị nhưng chỉ rộng 7 đơn vị).

Lưu ý in ấn:

Đây là một mẫu in khá khó, đặc biệt là phần đầu của các móng vuốt hướng xuống dưới. Tuy nhiên, mình đang duy trì tỷ lệ hỏng rất thấp. Hãy sử dụng “mouse ears” (tai chuột) và thiết lập góc độ để chúng tạo ra trên tất cả các móng vuốt (cả hướng lên và xuống - chúng rất cần thiết để bám bàn và chống cong vênh).
