Mô hình 1/10th RC Trophy Truck tự in 3D

Giới thiệu

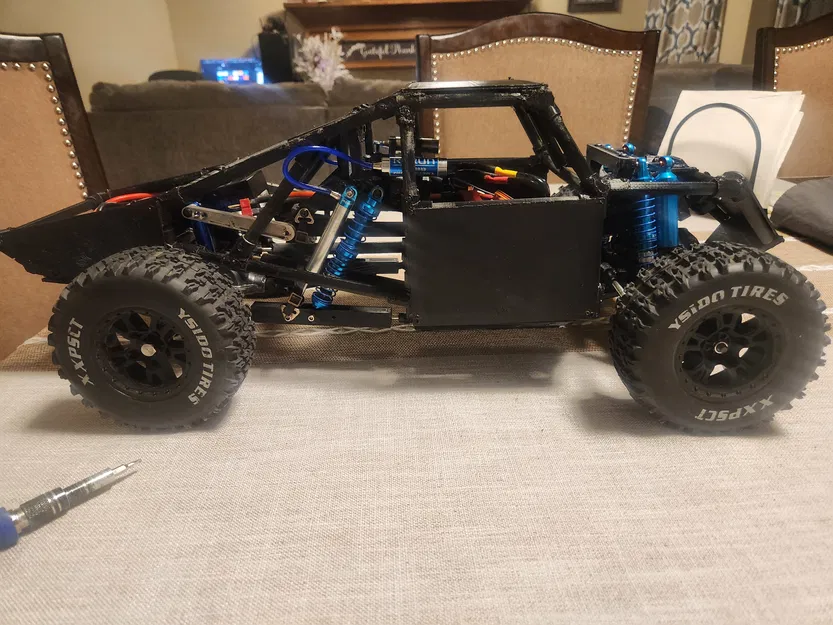

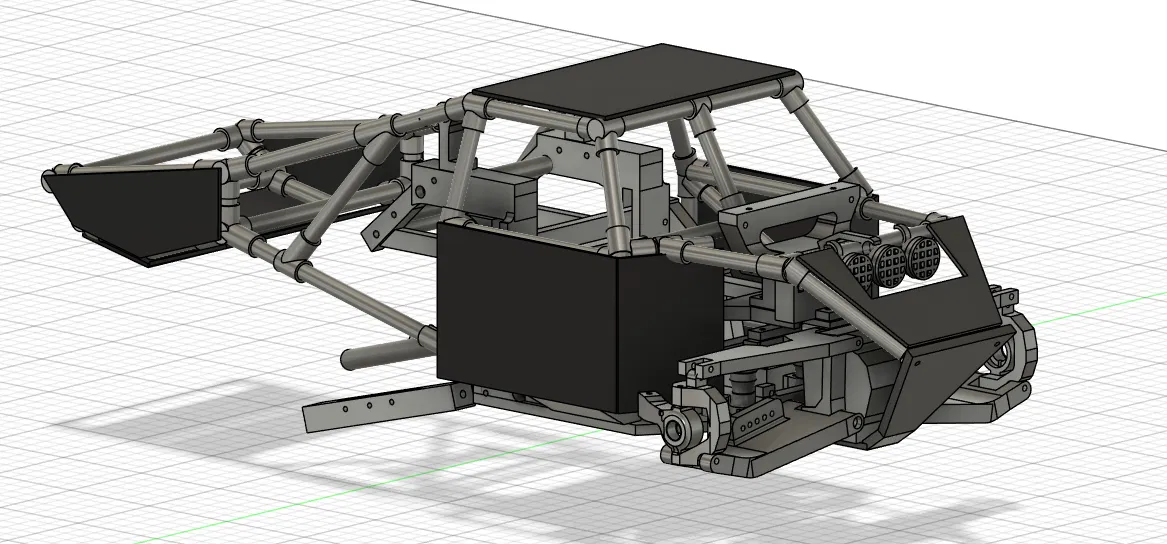

Mình bắt đầu dự án này đơn giản vì muốn tiết kiệm chi phí. Mình đã tìm hiểu các dòng RC trophy truck như UDR hay Kyosho Outlaw Rampage nhưng giá quá đắt đỏ, nên mình quyết định tự chế tạo một chiếc. Mình sẽ liên tục cải tiến và gia cố phần cứng mỗi khi có linh kiện bị hỏng. Đây là một dự án rất thú vị và mình đã cố gắng tinh chỉnh để bất kỳ ai có máy in 3D và khoảng 200$ tiền linh kiện cũng có thể tự lắp ráp. Bạn thậm chí có thể làm rẻ hơn nếu dùng hệ thống motor brushed và không cần các bộ phuộc có bình dầu rời. Tất cả các bộ phận đều được in 3D, trừ phần linh kiện điện tử, bộ truyền động và ốc vít mình mua trên AliExpress để tối ưu chi phí. Mình thiết kế mô hình này trên Fusion 360 và bạn có thể truy cập file .F3Z để xem chi tiết kết cấu của chiếc xe.

Chiếc RC trophy truck này chỉ dẫn động 2 bánh (2WD) để đơn giản hóa và giảm chi phí. Quá trình lắp ráp khá dễ dàng nếu bạn nhìn theo file thiết kế. Dự án này vẫn đang trong quá trình phát triển nên trong tương lai sẽ có thêm nhiều bản cập nhật để xe bền và hiệu suất tốt hơn.

Nếu có góp ý hay bình luận gì, bạn cứ email hoặc để lại comment ngay tại đây nhé.

Kênh Youtube của mình là JetSlayerJ, nơi mình sẽ đăng video chạy xe, cập nhật dự án và các sản phẩm khác: https://www.youtube.com/channel/UCqAUqqckCDk54x9eeR1-JEg

Chúc các bạn vui vẻ!

Nhật ký cập nhật

Cập nhật Trophy Truck V2 18-2-25

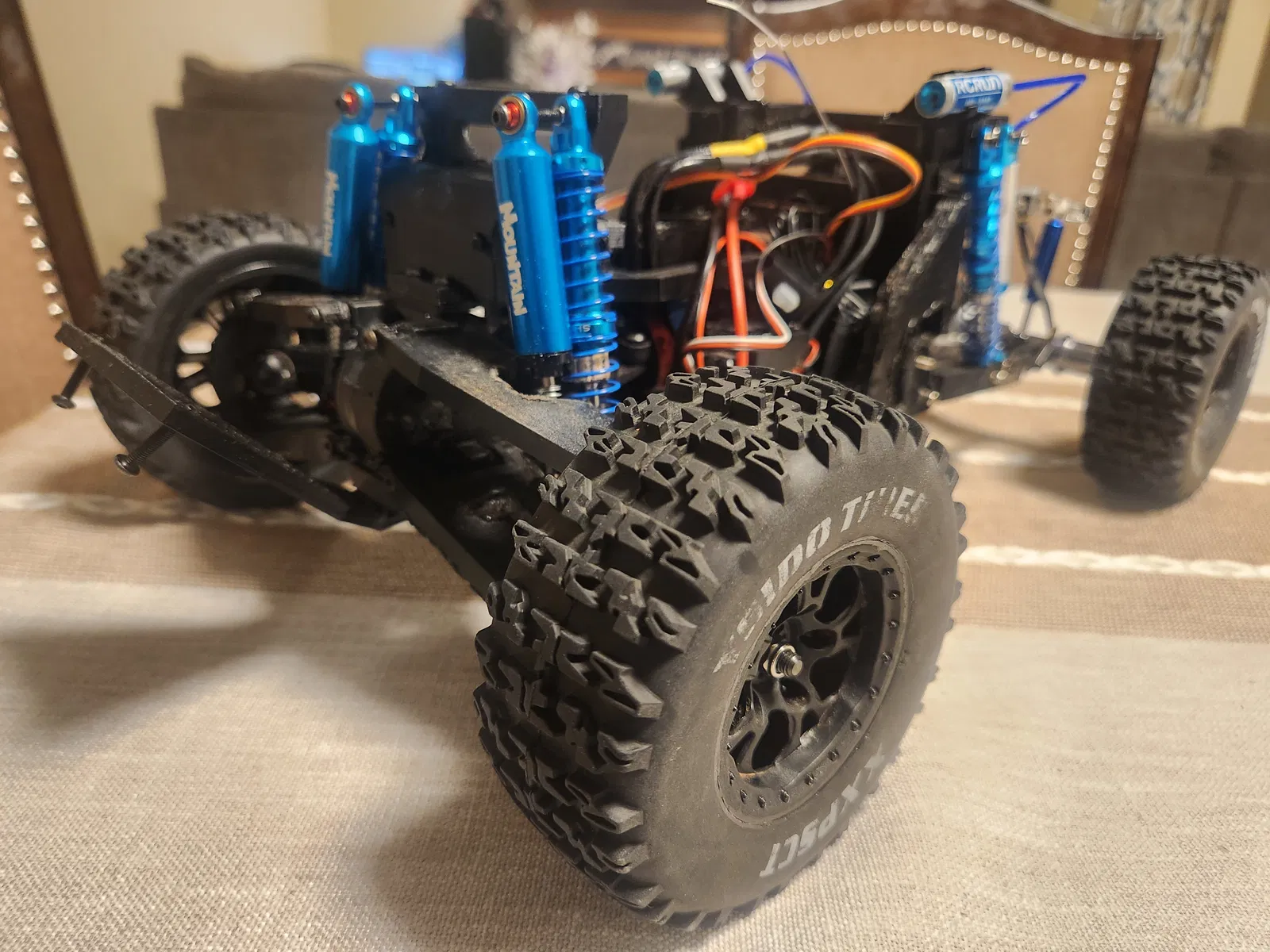

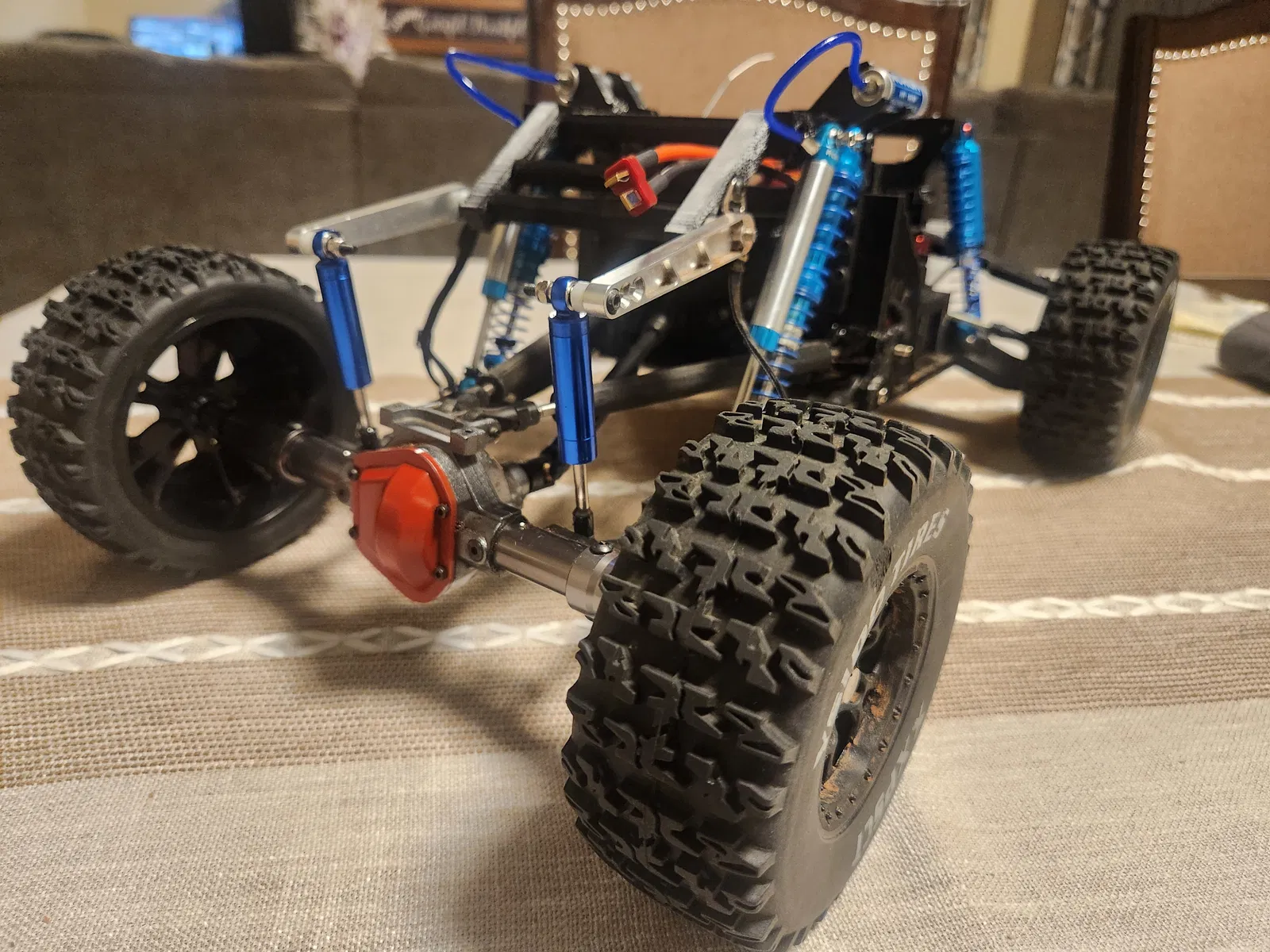

Trong bản này, mình đã sửa đổi cánh tay đòn treo sau (trailing arms) để cứng cáp hơn và gắn cao hơn để có khoảng trống cho phuộc. Phần mount phuộc cũng được nâng cao, giúp hệ thống treo sau hoạt động mượt mà hơn mà vẫn giữ được trọng tâm thấp. Mình cũng đã gia cố lại vách ngăn (bulkhead) sau khi làm gãy nó trong một lần đâm.

Hiện tại mình đang thiết kế khay pin mới để không vướng vào trục sau, tính năng này sẽ có ở bản cập nhật tiếp theo.

Cập nhật Trophy Truck V3 4-3-25

Bản này nâng cấp tấm chassis chính với các điểm gắn liên kết treo được gia cố sau khi mình làm gãy lúc nhảy xe trên tuyết.

Cập nhật Trophy Truck V4 18-5-25

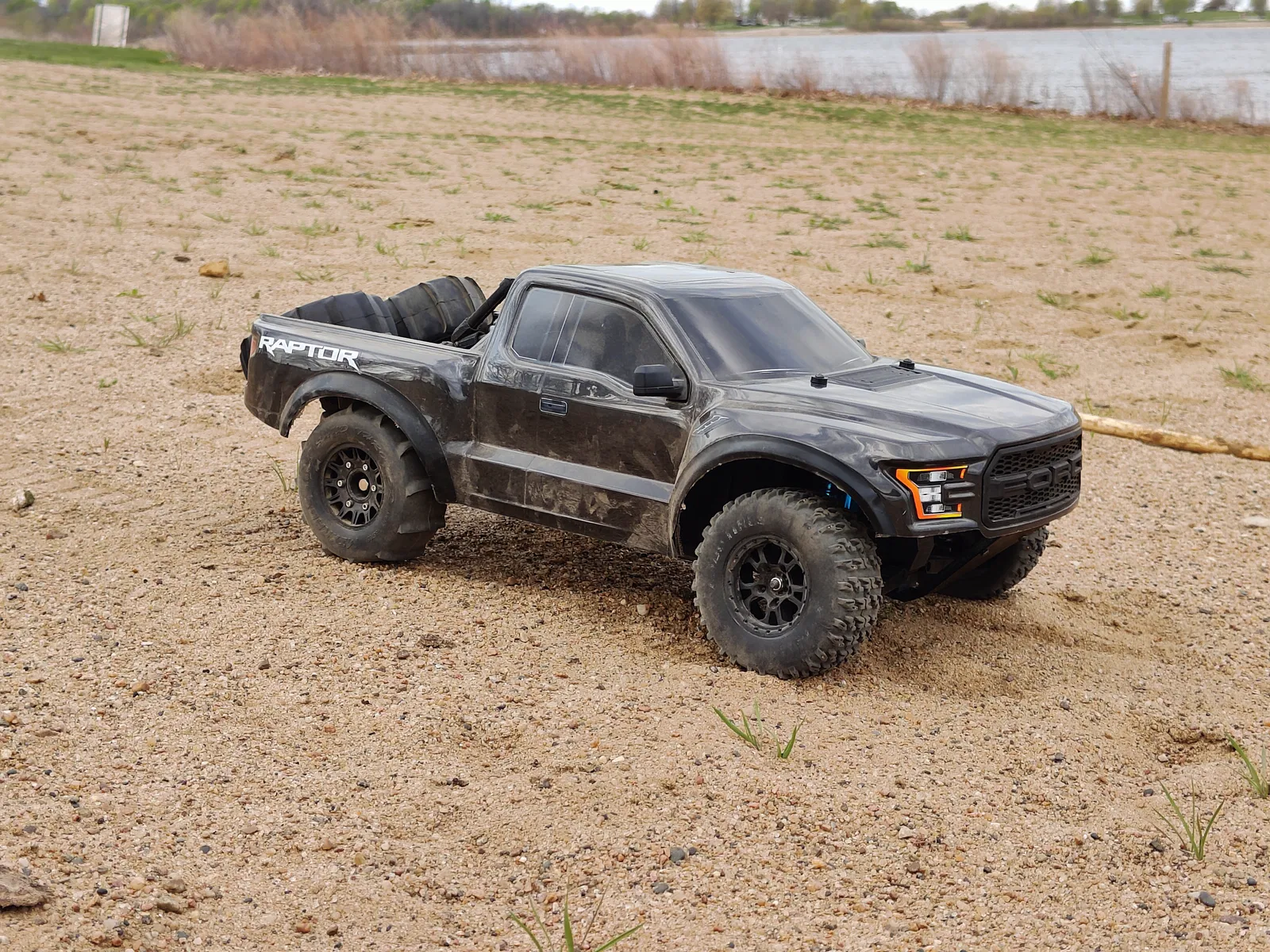

Giờ đây bạn có thể lắp thêm vỏ xe (body) vì mình đã thêm các chi tiết tùy chọn vào file. Phần đuôi xe đã được làm lại để gắn pin tốt hơn và hỗ trợ cho 2 bánh dự phòng phía sau. Tất cả các phần này là tùy chọn nếu bạn không muốn chạy với vỏ xe. Mình sẽ sớm cập nhật ảnh mới sau khi sửa xong hộp số.
