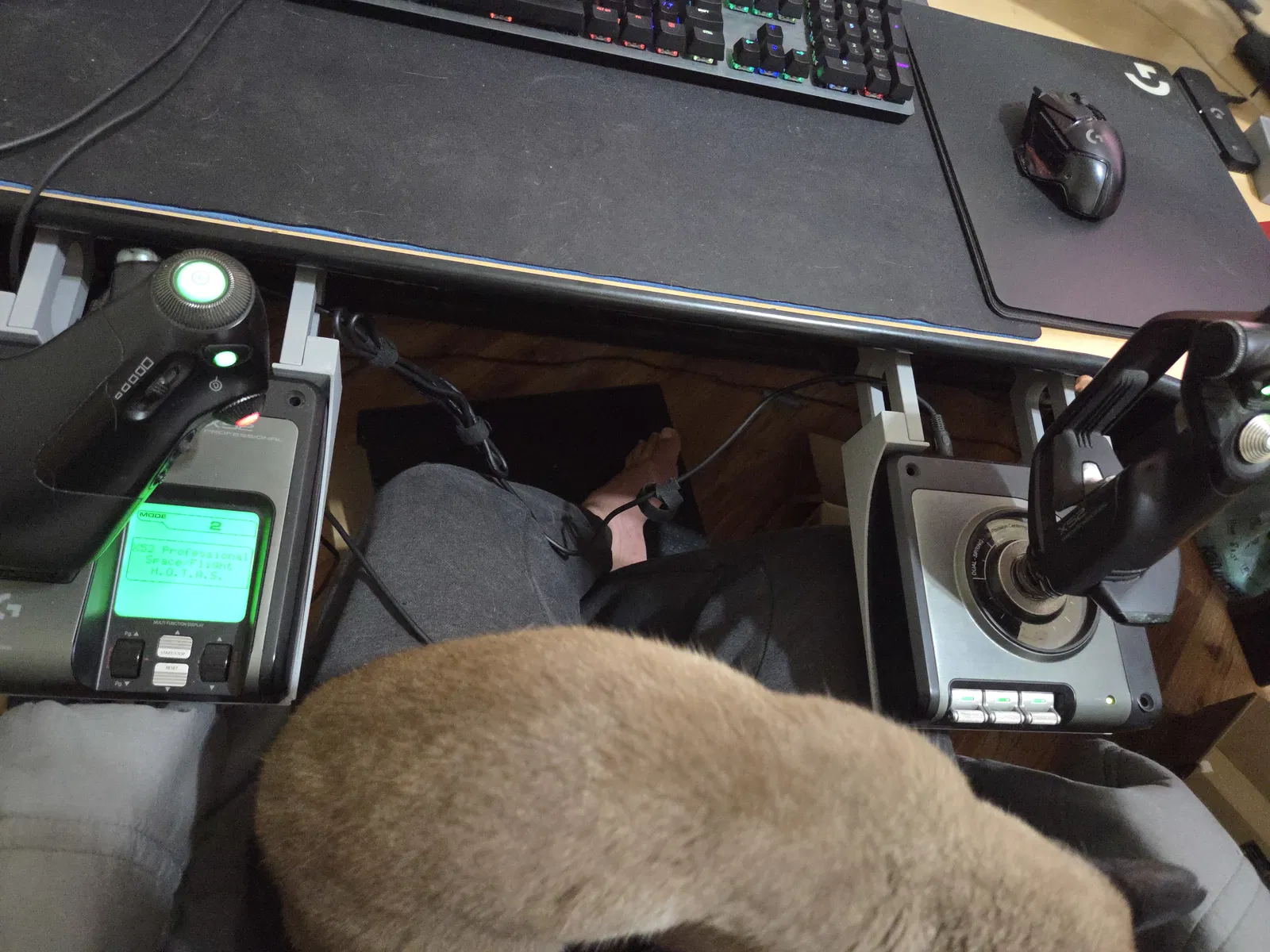

Giá đỡ Logitech X52 HOTAS gắn bàn (Lật ngược)

Bộ giá đỡ HOTAS in 3D hoàn chỉnh này có thể lật xuống dưới bàn khi không sử dụng. Bạn có thể in bằng nhựa PLA, cài đặt 3 lớp đáy/đỉnh và 3 đường bao (walls), với độ đặc (infill) là 25% (tôi đã dùng kiểu gyroid cho chắc chắn).

Khuyến nghị nên dùng thêm ốc vít gỗ 20mm cho các chốt lục giác trên tay đòn và các chốt bên hông của giá đỡ để cố định toàn bộ hệ thống dưới gầm bàn, nếu không có ốc vít, các chi tiết này rất dễ bị gãy. Nếu dùng đủ số lượng ốc vít để lắp ráp và gia cố, bạn sẽ cần tổng cộng 20 con ốc.

Mỗi bộ cần khoảng 200 gram nhựa để in với các thiết lập nêu trên.

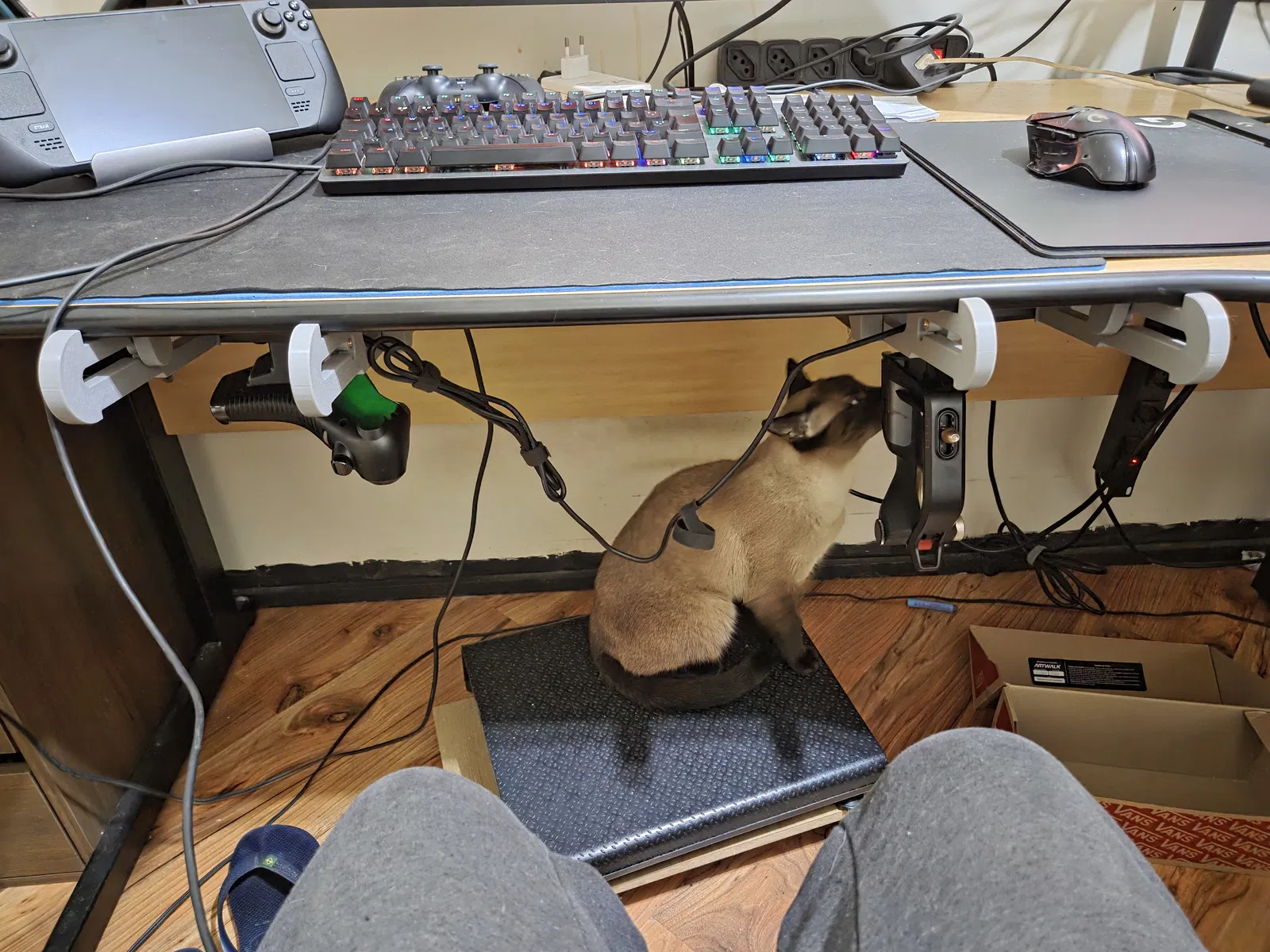

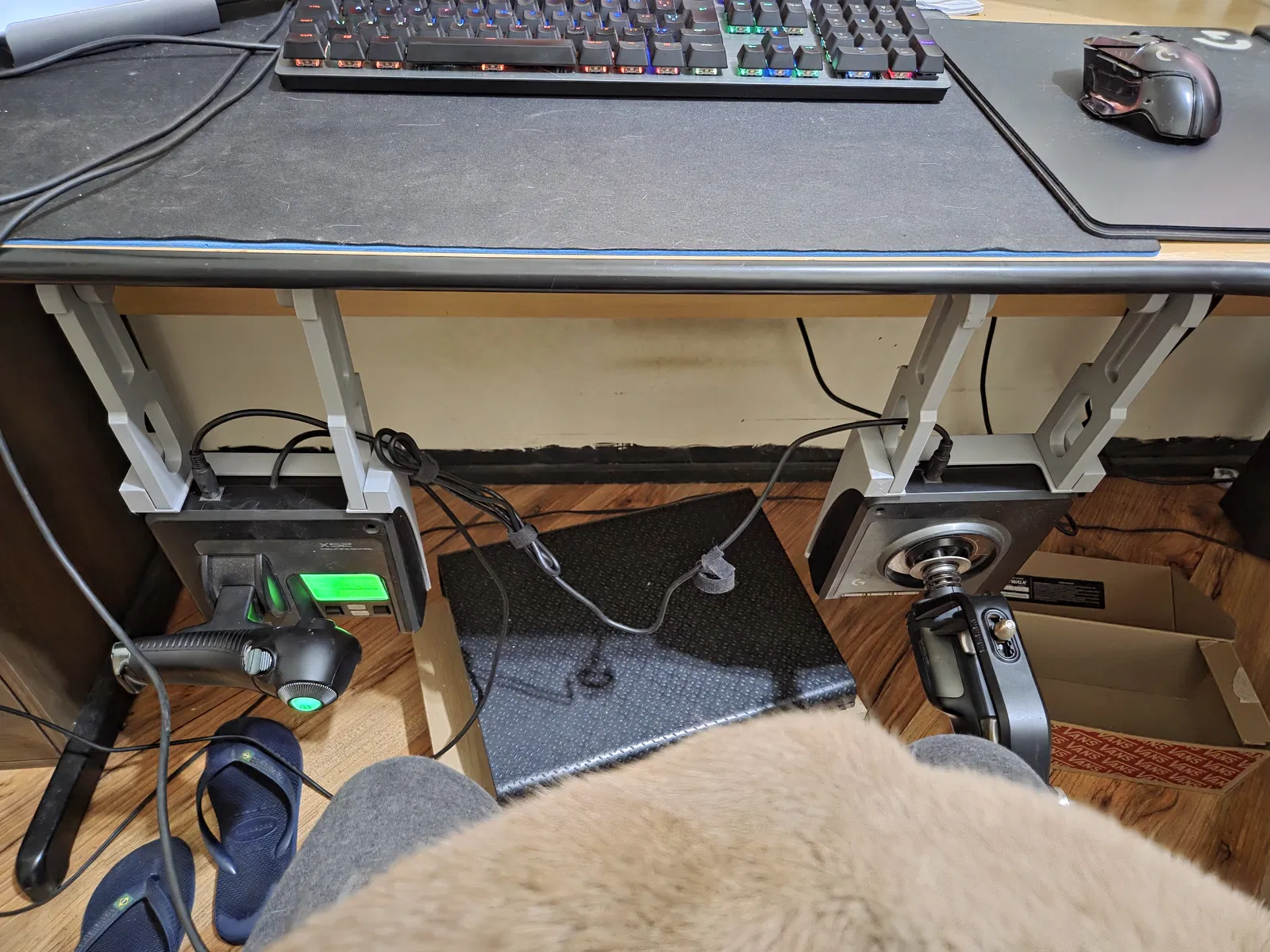

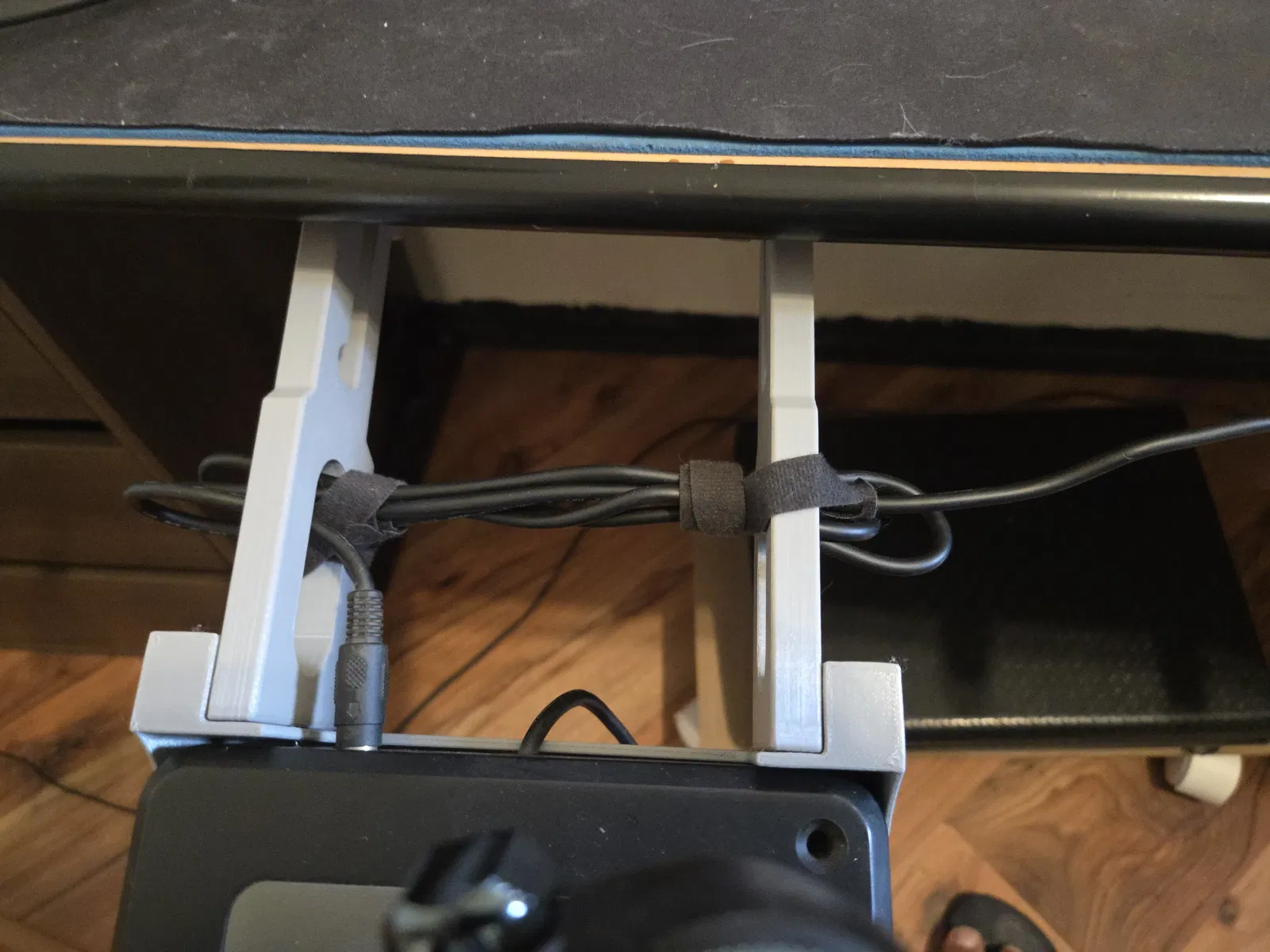

Việc xếp gọn rất đơn giản: chỉ cần kéo nhẹ lên và hướng về phía trước, sau đó lật 180 độ và kéo tới một lần nữa. Để quản lý dây cáp, bạn có thể luồn chúng vào giữa hai tay đòn như trong hình.

File FreeCAD được đính kèm trong trường hợp bạn muốn chỉnh sửa hoặc remix lại thiết kế.

Lời nhắn: Tôi đã gắn nhầm thẻ X56, thực tế thiết kế này dành cho X52 Pro. Rất xin lỗi mọi người về sự nhầm lẫn này! :-(
