Khung gắn DeskPi Rackmate 2U và bộ Inserts cho Raspberry Pi

Đây là giá đỡ rack 10" cơ bản cho 4 chiếc Raspberry Pi, tương thích với các dòng Pi 3, 4 và 5. Thiết kế này giúp bạn có đủ không gian để lắp thêm "top hat" (như NVME hat) mà không cần chỉnh sửa gì thêm. Trên các miếng chèn (inserts) có thiết kế phần gờ nhỏ giúp bạn cầm nắm dễ dàng hơn khi cắm hoặc rút dây nguồn.

Lưu ý: Xin vui lòng không bán các bản in của mẫu này theo đúng giấy phép đi kèm. Mình chia sẻ miễn phí để hỗ trợ cộng đồng làm dự án, không phải để các bạn thương mại hóa sản phẩm của mình.

In ấn

In phần Inserts

Mình khuyên bạn nên in các miếng chèn bằng PETG, Nylon, hoặc bất kỳ loại nhựa nào không giòn và có độ bám dính giữa các lớp tốt. Dung sai lỗ vít gắn Pi được thiết kế để in dọc không cần hỗ trợ (supports). Mình đã in thử bằng đầu phun 0.4mm với chiều cao lớp 0.3mm và 0.35mm trên máy MK4S và kết quả rất ổn.

In phần khung 2U Mount

Bạn cần máy in có khổ in từ 250mm trở lên. Hãy nhớ tắt tính năng "loops" (nếu có) để khung vừa với bàn in. Bạn có thể dùng bất kỳ loại nhựa nào vì mình không vặn vít trực tiếp vào nhựa. Nếu máy bạn in được và muốn cứng cáp hơn, dùng sợi carbon là tuyệt vời nhất. Tuy nhiên, mình đã in bằng PETG và dùng vẫn rất tốt, chỉ hơi flex một chút không đáng kể.

Vật liệu

Dưới đây là danh sách linh kiện và dụng cụ mình đã sử dụng, đảm bảo chúng hoạt động đúng như thiết kế.

Các linh kiện cần thiết:

• 16x Vít M2.5x5mm (4 con mỗi miếng chèn)
• 8x Vít M3x12mm (2 con mỗi miếng chèn)
• 16x Long đền M3 (4 cái mỗi miếng chèn)
• 8x Đai ốc "nylock" M3 (2 cái mỗi miếng chèn)
• 4x Vít rack 10-32 (4 con mỗi khung, có thể cần cỡ khác nếu không phải tủ DeskPi)

Bộ chuyển đổi khuyến nghị:

• 1x Đầu chuyển USB C 90 độ (cho mỗi Pi 4/5)
• 1x Đầu chuyển USB micro 90 độ (cho mỗi Pi 3)

Lắp ráp

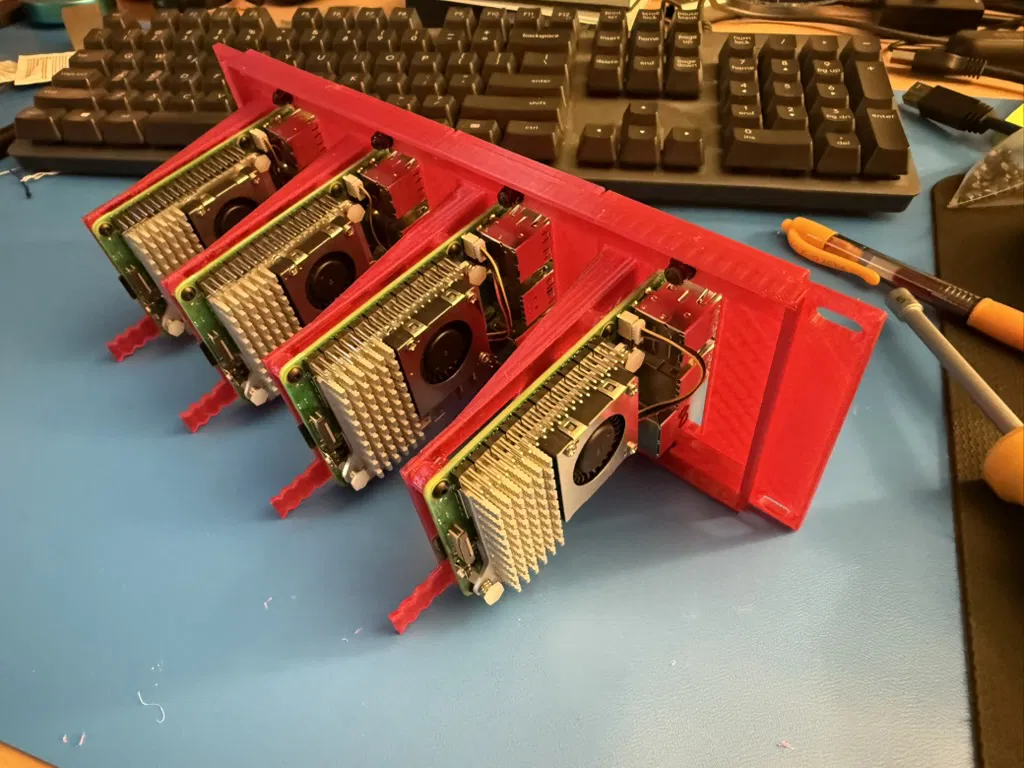

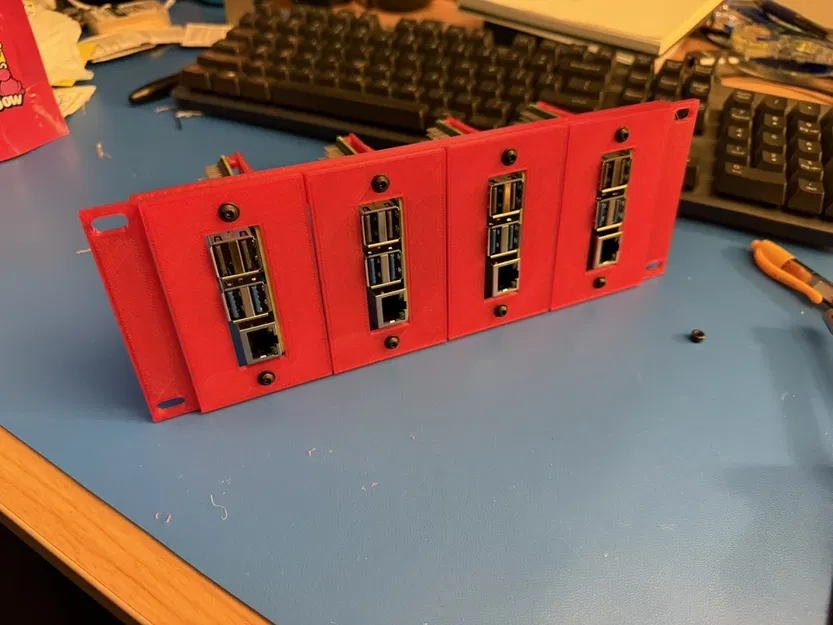

Đặt Raspberry Pi vào miếng chèn sao cho các cổng USB và Ethernet xuyên qua lỗ hình chữ nhật. Dùng vít M2.5x5mm để cố định Pi. Bạn chỉ cần siết vừa tay để giữ chặt, không nên vặn quá mạnh.

Để gắn miếng chèn vào khung, hãy thêm long đền vào vít M3x12mm. Đặt mặt phẳng của khung áp vào miếng chèn, luồn vít qua lỗ của miếng chèn rồi xuyên qua lỗ khung. Thêm một long đền và đai ốc nylock vào phía ngoài. Lưu ý: dùng nylock rất quan trọng để tránh tình trạng lỏng ốc gây đoản mạch! Không nên dùng long đền vênh (lock washers) cho ứng dụng này.

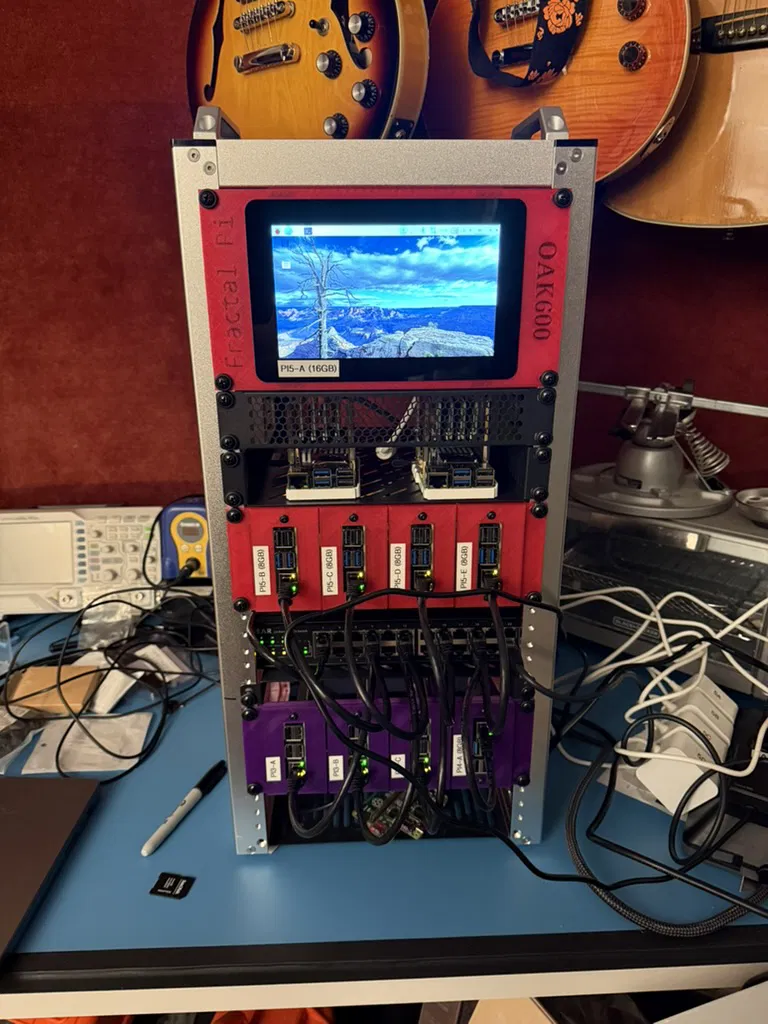

Cuối cùng, đặt khung vào tủ rack 10 inch của bạn và cố định bằng vít rack.
