Airbus A320 EFIS Panel [Phiên bản đa màu sắc]

Cập nhật 05/08/2025 - Đã thêm file preset Mobiflight của mình cùng với phần hướng dẫn ở cuối bài.

Đây vẫn là dự án đang trong quá trình hoàn thiện (Work in Progress)!

Một phiên bản đã qua chỉnh sửa từ bảng EFIS A320 của Mark Ayton.

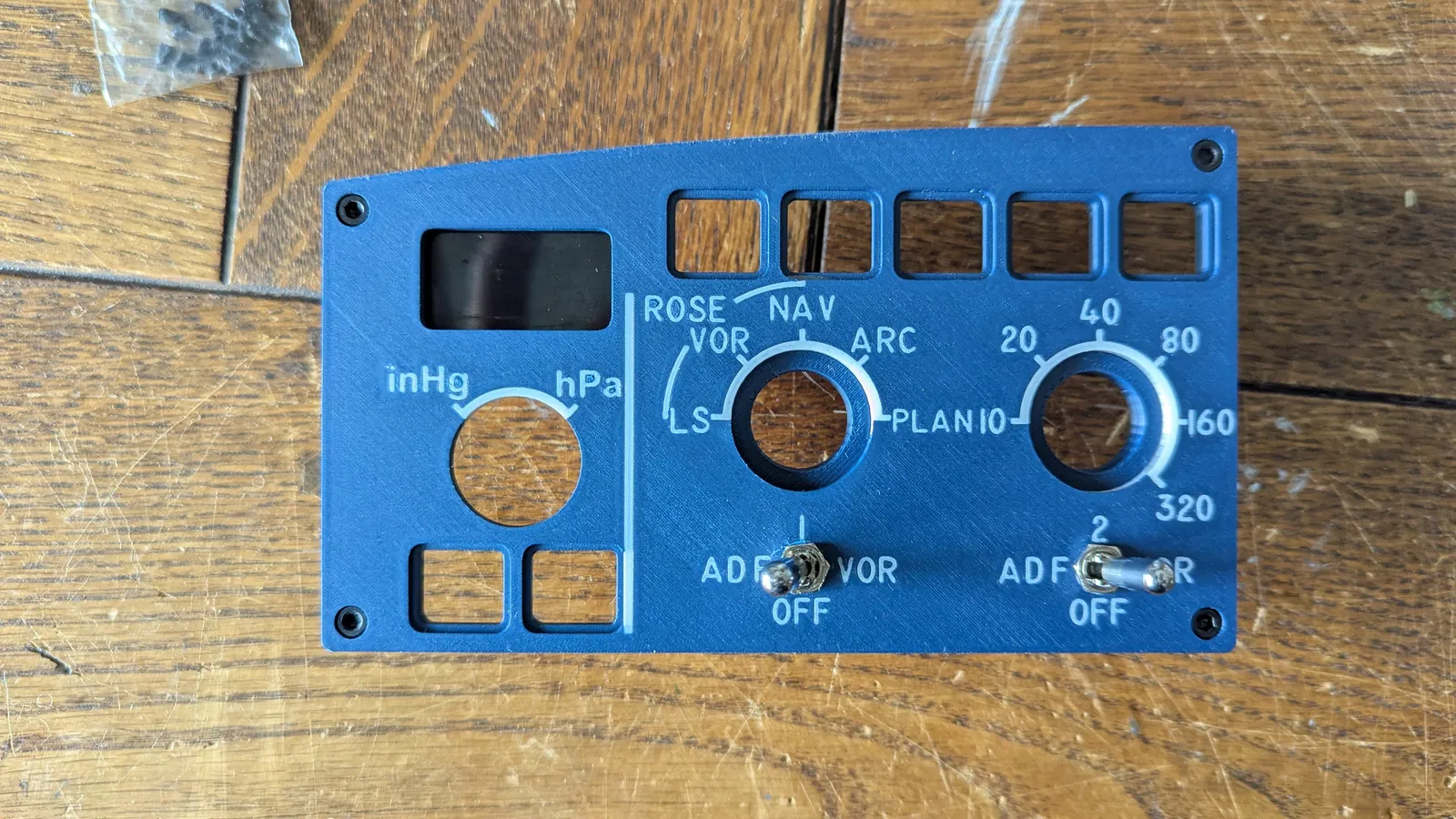

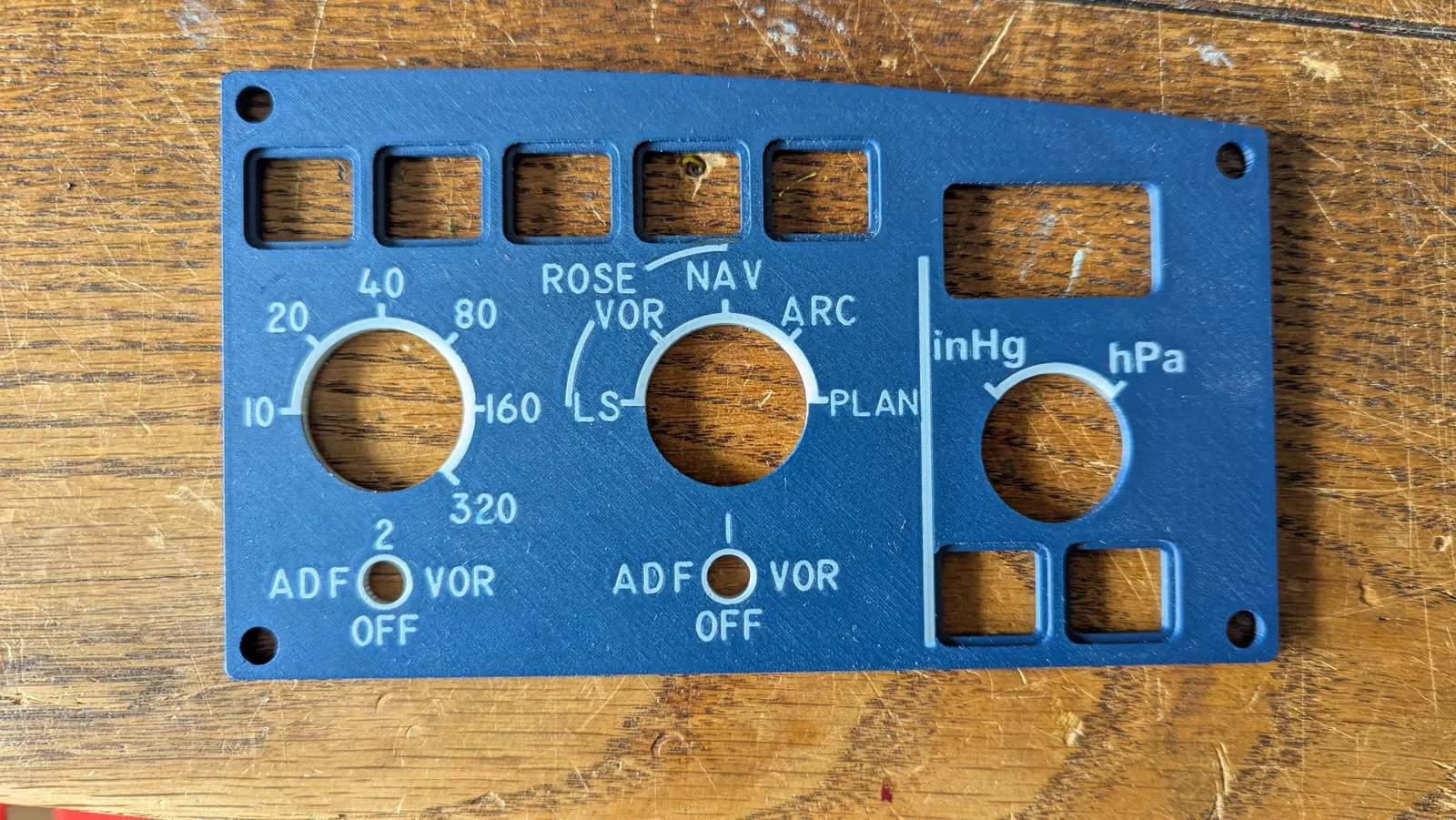

Phần bảng điều khiển phía trước mình in bằng vòi phun 0.2 mm trên máy BambuLab X1C. File cung cấp là định dạng 3mf chứa nhiều đối tượng. Khi import vào OrcaSlicer hoặc BambuStudio, bạn hãy chọn "no" khi được hỏi về việc đổi tỉ lệ sang mm, và chọn "yes" để load file như một đối tượng duy nhất gồm nhiều phần. Sau đó, trong danh sách Objects, hãy chuột phải và đổi màu nhựa in cho lớp chữ phía trên thành màu trắng và lớp chữ dưới thành nhựa trong suốt.

Mình cũng bật tính năng Ironing (là bề mặt) ở lớp trên cùng để có bề mặt in rất mịn. Nếu bạn cũng in mô hình FCU của mình, hãy đảm bảo đặt đúng hướng trên bàn in để các đường Ironing khớp với nhau.

Các bộ phận còn lại mình in bằng vòi phun 0.4 mm tiêu chuẩn với độ dày lớp in 0.2 mm. Tất cả các bộ phận ngoại trừ các chi tiết trong suốt đều được in với 100% infill.

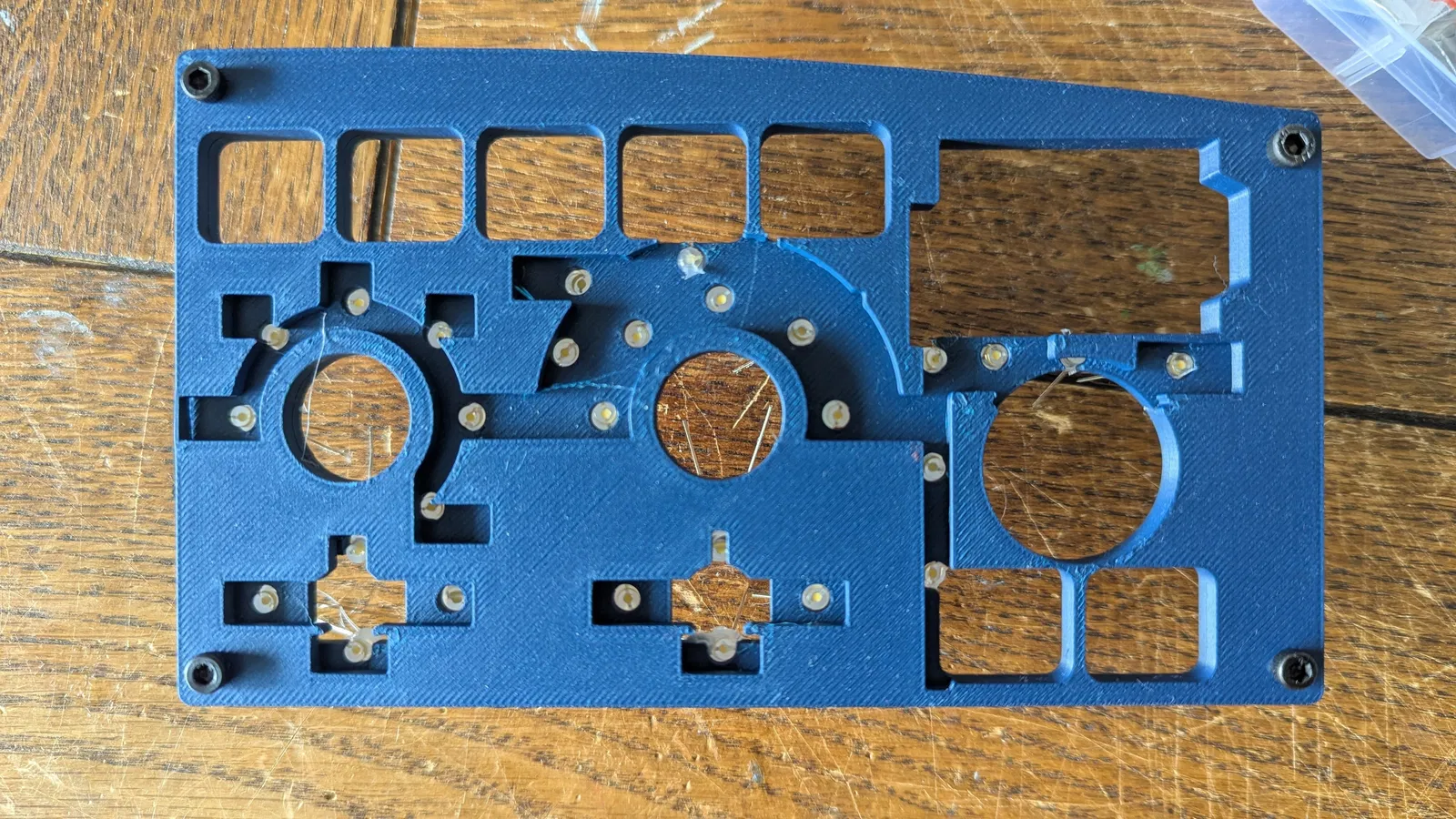

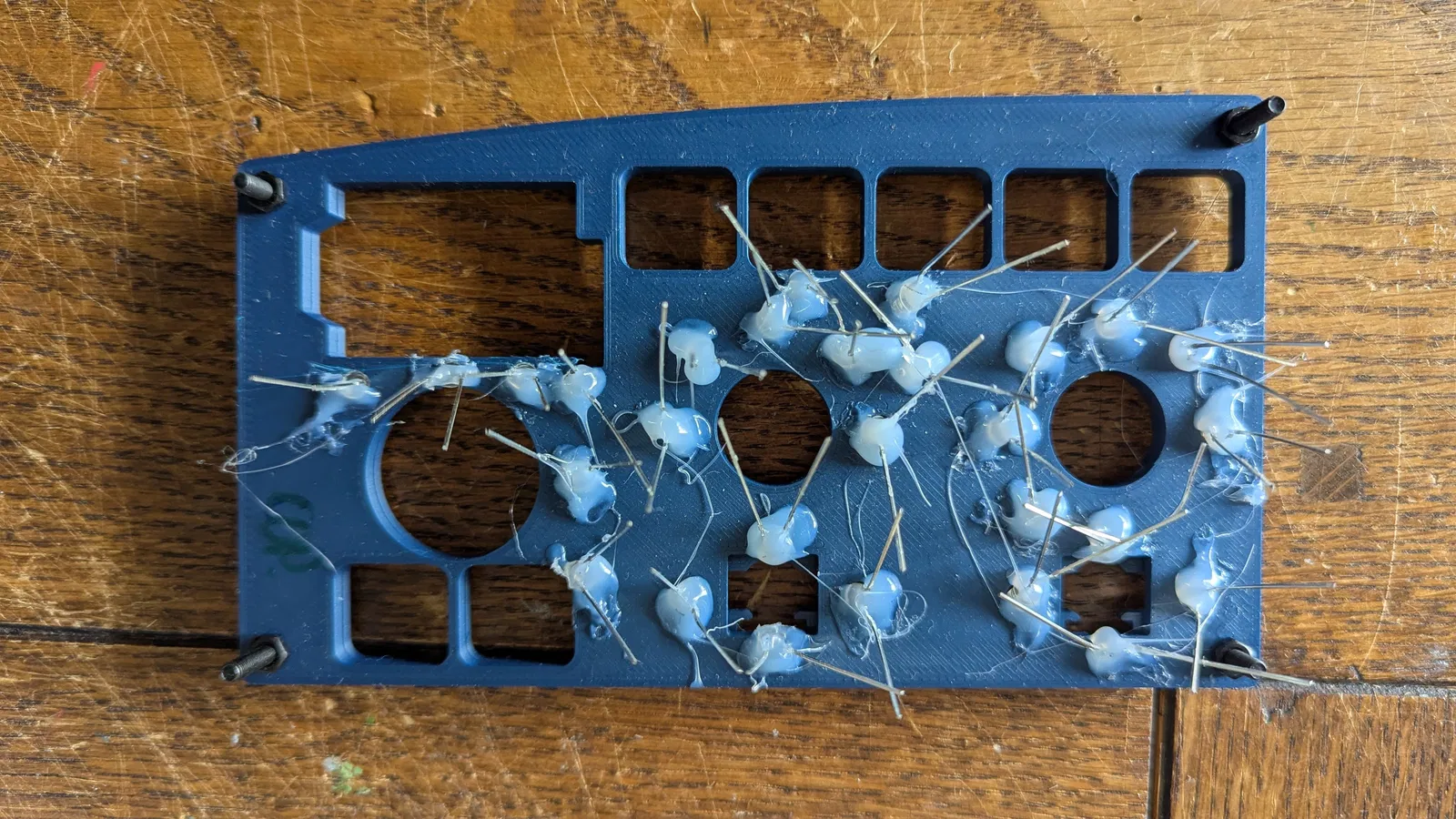

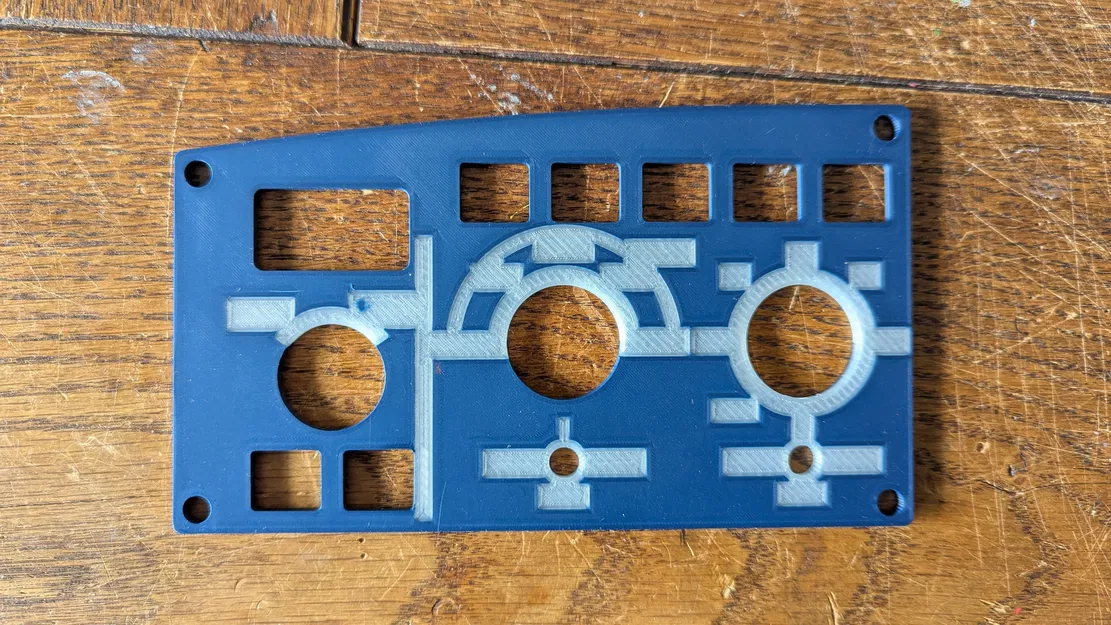

Bảng phía dưới có các lỗ để lắp đèn LED 3mm loại flat top màu trắng ấm, mình dùng keo nến để cố định chúng. Ánh sáng sẽ xuyên qua tấm ở giữa và hắt lên tấm trên cùng.

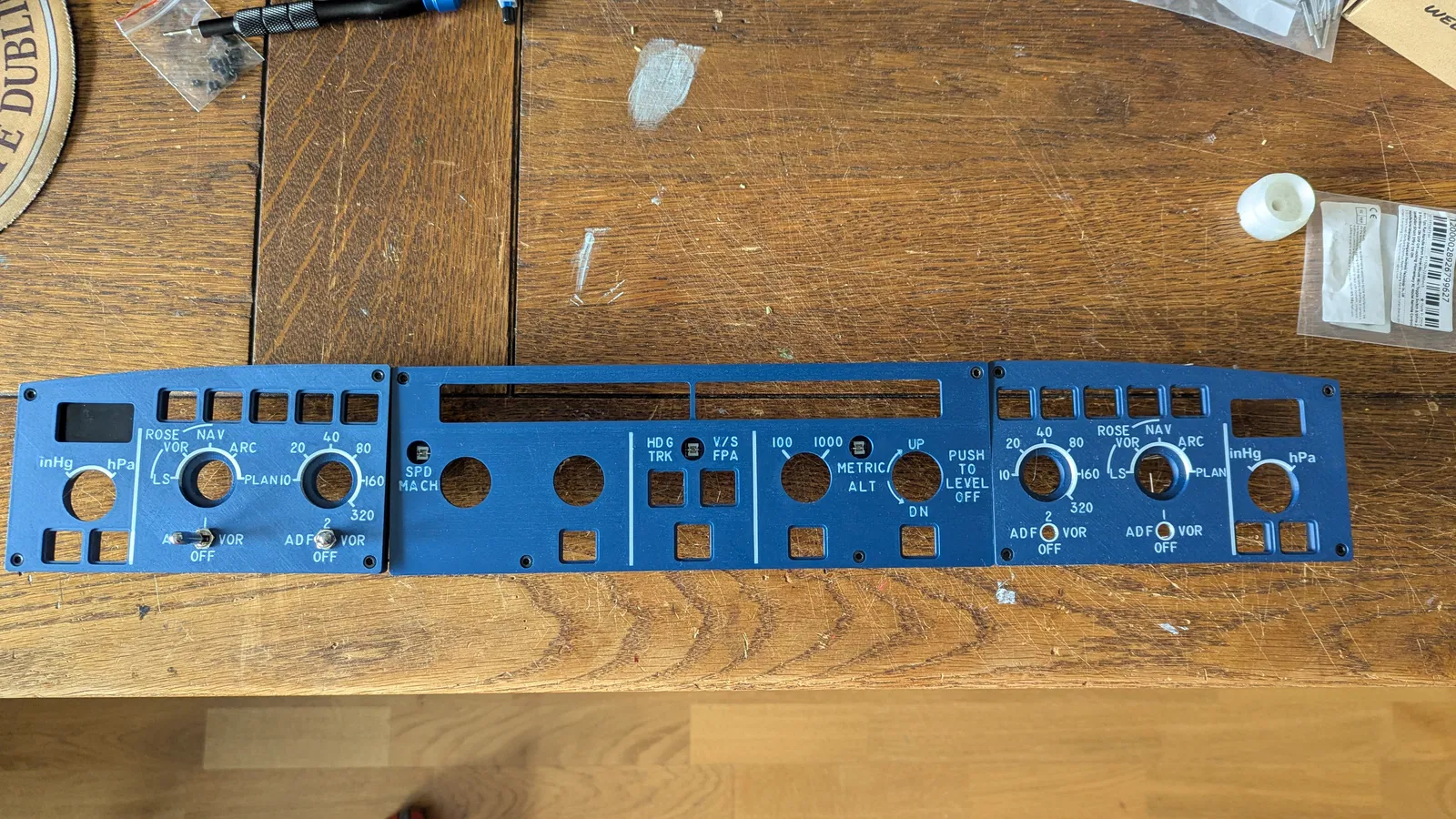

Đừng quên xem qua mô hình FCU Panel và các nút Korry in 3D của mình nhé ;).

Link nhựa PLA trong suốt mình đã sử dụng: https://www.3dprima.com/se/filament-resin/filament/pla/others/polymaker-panchroma-pla-translucent_31803_15852

Link đèn LED 3mm flat top màu trắng ấm: https://www.aliexpress.com/item/1005007536927963.html

Phần mềm, Mobiflight

Về phần mềm, mình dùng một chương trình tên là Mobiflight. Nó giúp kết nối với trình mô phỏng bay của bạn và gửi lệnh mỗi khi nhấn nút. Mình đã đính kèm preset cá nhân trong mục files, dùng được cho bản Fly By Wire A32NX, dưới đây là hướng dẫn nhanh:

Đầu tiên, bạn cần flash phần mềm Mobiflight vào Arduino và khai báo các chân input/output. Hãy click vào “Mobiflight Modules”, bạn sẽ thấy Arduino của mình và tiến hành flash với các chân input chính xác.

Quan trọng, khi flash cho Arduino của FCU hoặc EFIS, hãy chắc chắn dùng firmware của Kav thay vì dùng firmware mặc định của Arduino Mega.

Inputs

Các đầu vào (inputs) khá đơn giản, mỗi nút bấm vật lý đều được gán cho một lệnh đầu vào của MSFS. File được chia thành các mục FCU, RMP và WINWING. Input Winwing là thiết lập cá nhân của mình, bạn có thể xóa đi.

Outputs

Phần xuất tín hiệu (outputs) phức tạp hơn một chút vì ví dụ như mọi thứ sẽ tắt khi ngắt kết nối pin và nguồn ngoài của máy bay, công tắc RMP và công tắc kiểm tra đèn annunciator đều hoạt động. Về cốt lõi, mỗi đèn LED và màn hình hiển thị đều kết nối với một output. Ngoài ra còn có các dòng lệnh để điều khiển đèn bật/tắt tùy theo trạng thái của máy bay. Hầu hết các output đều có phần “precondition” được định nghĩa, hiểu đơn giản là một câu lệnh “if”. Nếu điều kiện này không thỏa mãn, lệnh đó sẽ không được thực thi.
