The Final Shifter Mod - Độ cần số Logitech G29 G920 G923 thành Sequential

The Final Shifter Mod…

Đây là bản mod chuyển số tuần tự (sequential) dạng module cho cần số Logitech G Shifter (G29, G920, G923) và giúp cải thiện độ cứng cho chế độ H-Pattern.

Chỉ cần 4 ốc M3 x 16 + đai ốc (nut) là xong.

Mình đã di chuyển thanh trượt (slider) lên trên để giúp bộ mod linh hoạt hơn và dễ thay thế khi bị gãy. Giờ đây, bạn có thể thay slider chỉ trong vài giây bằng cách tháo núm cần số ra là được.

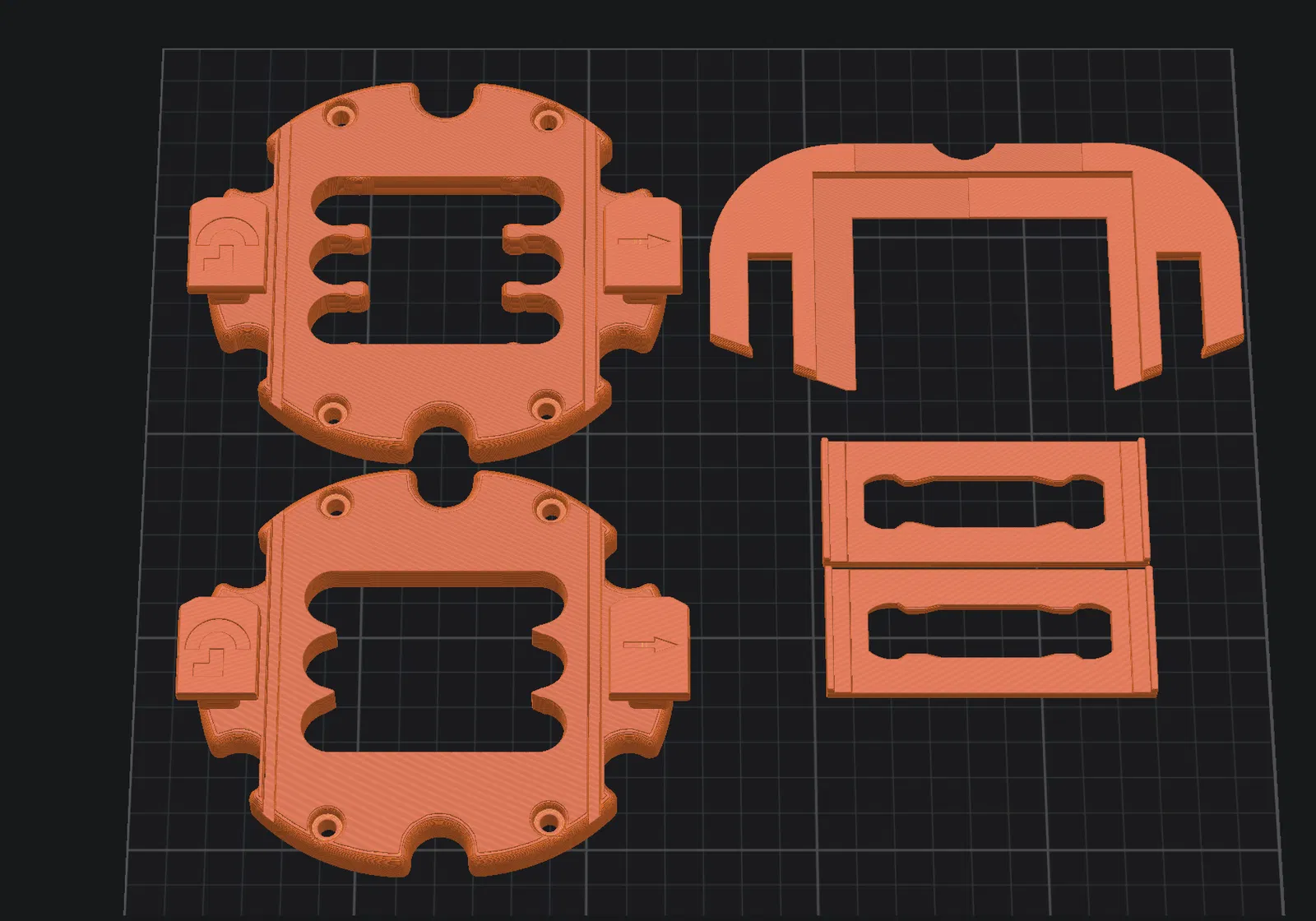

• top_plate_TFSM: Dùng được với nhựa PLA+, nhưng mình khuyên dùng PETG hoặc loại bền hơn. Không cần slider cũng được, nhưng nếu gắn vào sẽ cho cảm giác cứng cáp hơn. Lưu ý là dùng PLA có thể mau hỏng.
• top_plate_TFSM_PLA_edition: Tốt nhất khi in bằng PLA/PLA+, độ bền cao hơn, nhưng bắt buộc phải dùng slider để có cảm giác cứng cáp.
• Các slider từ H1 đến H5: Cho độ cứng khác nhau (H1 hoặc H2 là vừa đủ, slider càng cứng thì càng nhanh hỏng).
• Bao gồm các trục sequential_shafts nhỏ hơn cho lò xo 8mm.

Mô hình gốc bởi Knowpistons

Lưu ý: Các slider này không tương thích với bản mod gốc!

Nếu bạn chỉ muốn slider cải tiến tương thích với bản gốc > bấm vào đây

Thông số in của mình: Layer height: 0.16mm Walls: 12 cho slider / 6 cho top plate / 4 cho các chi tiết còn lại Infill: 25% Gyroid

Đối với slider và top plate, nên để bề mặt in thật mịn. Để tránh phải chà nhám, mình dùng chế độ in chậm (precision mode) cho top plate và slider, đồng thời bật tính năng Ironing cho các bề mặt phía trên.

top_plate cần có support khi in!

Hướng dẫn:

1. Tháo núm cần số và bao da.
2. Đặt các đai ốc M3 vào đáy của base_v2.
3. Vặn base_v2 vào cần số Logitech bằng ốc zin.

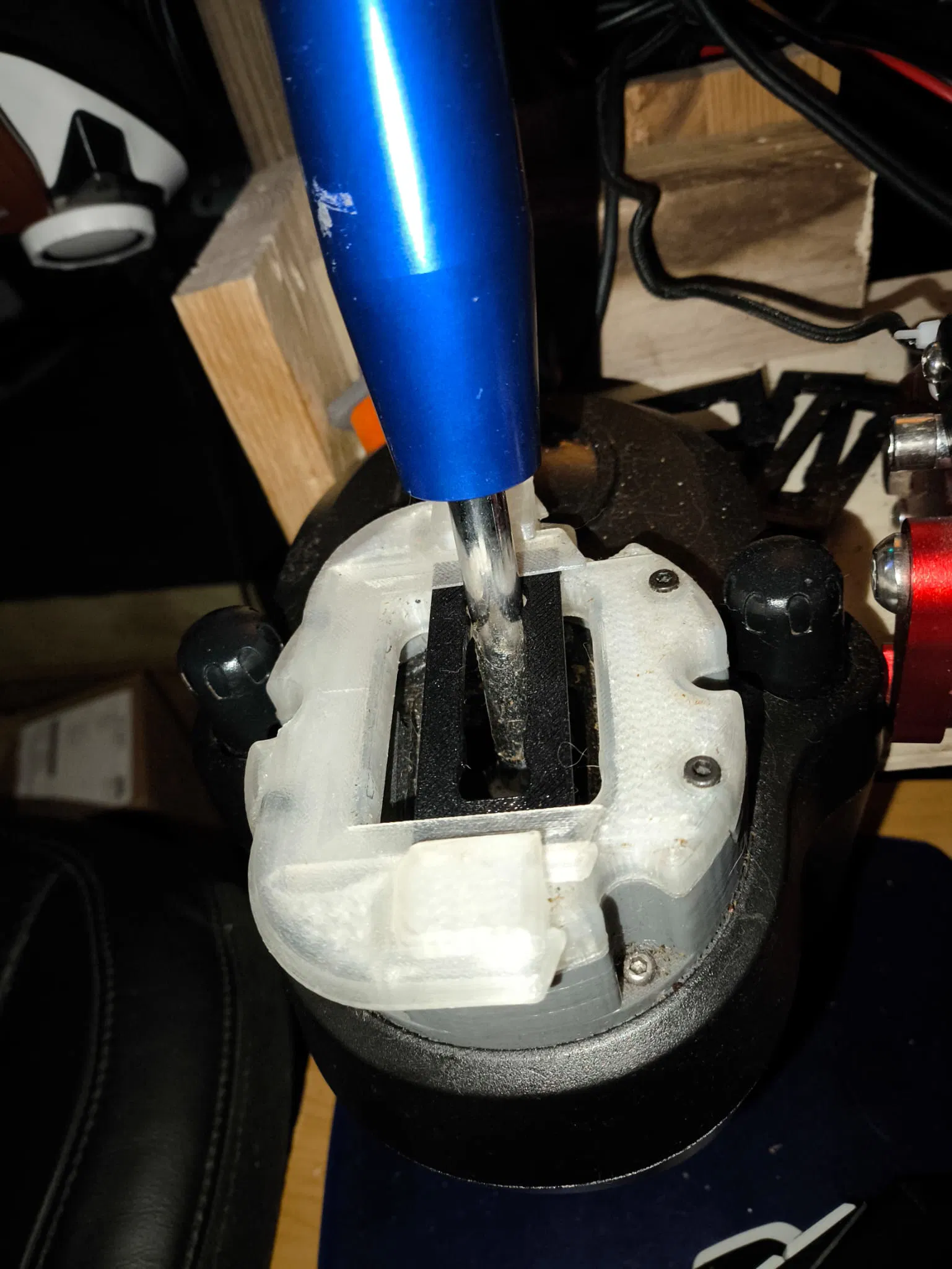

4. Vặn top_plate_TFSM vào base_v2 bằng 4 ốc M3x16.
5. Lắp slider cùng với kẹp hoặc bộ sequential mod.

Bạn có thể chuyển đổi giữa H-Pattern và sequential mà không cần tháo núm cần số, chỉ cần tháo kẹp và xoay slider 90 độ.

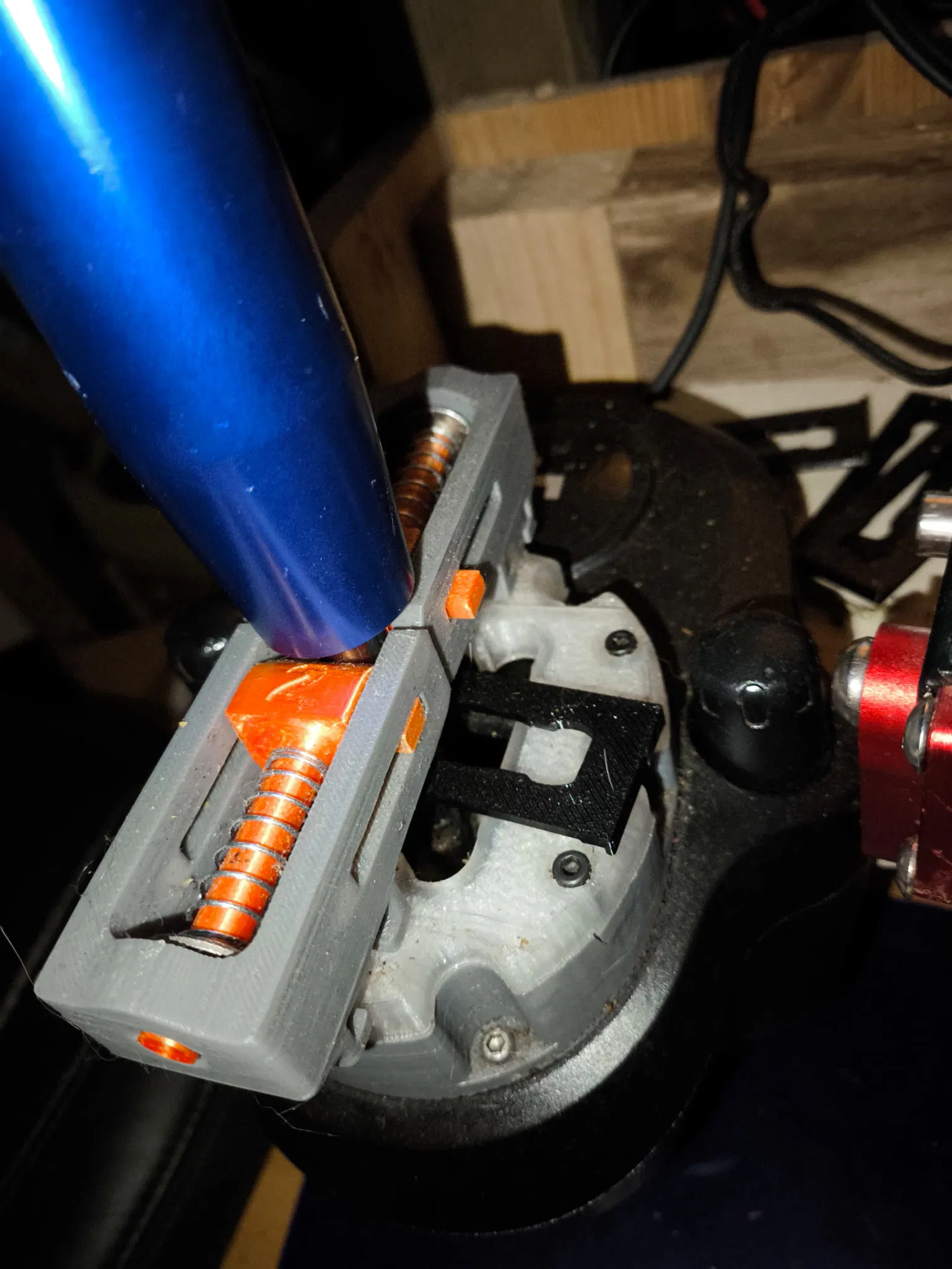

Sequential mod (lò xo 8mm):

• Cần có vòng đệm (washer) cho lò xo 8mm

1. Đặt lò xo vào Sequential_shaft_1_small + Sequential_shaft_2_small.
2. Đặt vòng đệm vào sequential_body_1_v2 + sequential_body_2_v2.
3. Lắp bộ trục lò xo vào sequential_body_1_v2 + sequential_body_2_v2.
4. Cố định trục bằng retainer.
5. Gắn lên top_plate_TFSM (có thể cần chà nhám nhẹ để khớp hoàn hảo).
