Ốp trần / Đế gắn đèn | Khung treo đèn (Lampenbaldachin)

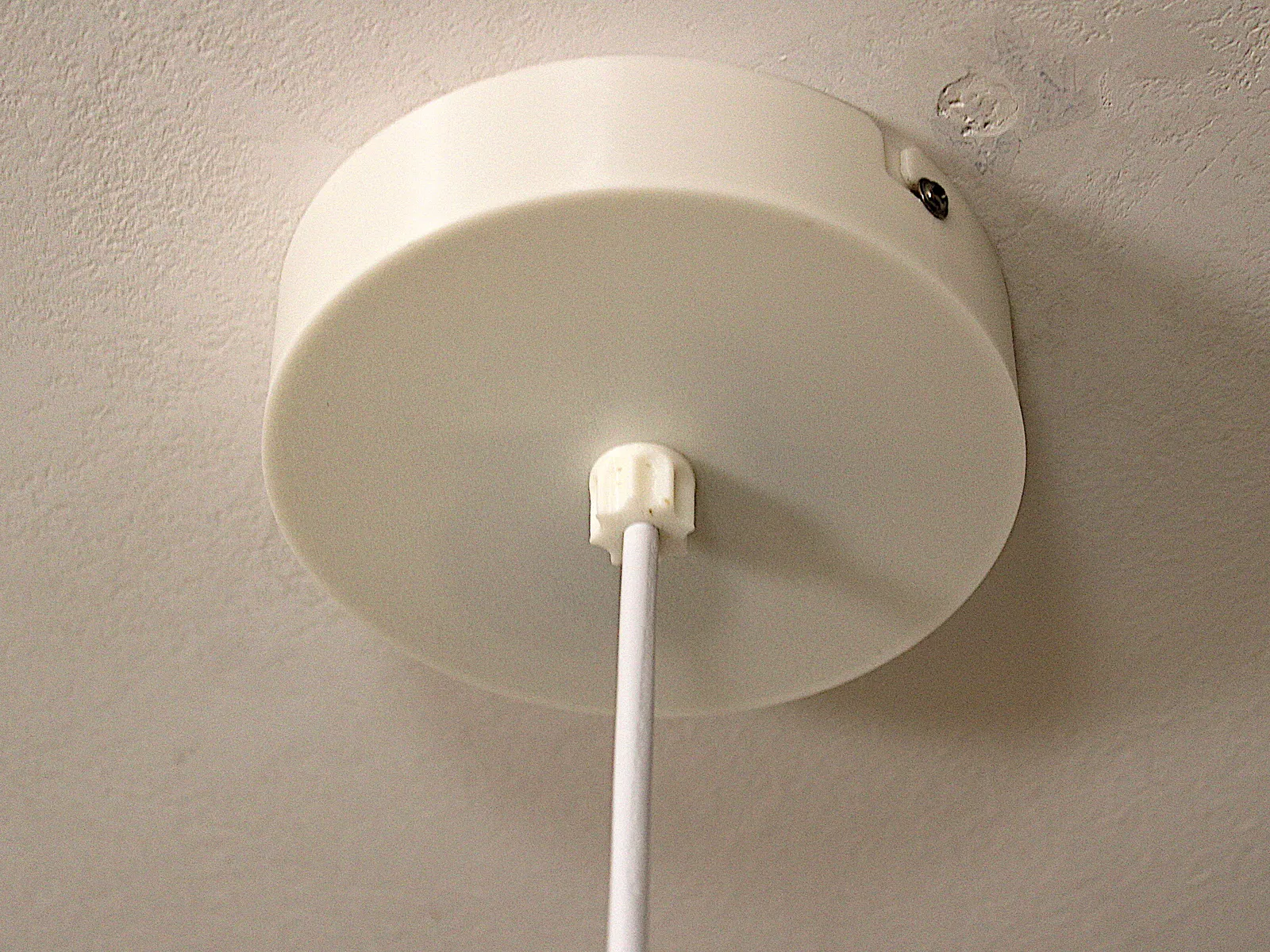

Hệ thống ốp trần (canopy) đa năng, thiết kế tối giản với độ cao chỉ 3 cm, phù hợp cho nhiều kiểu lắp đặt khác nhau.

Nếu bạn chỉ cần tìm bộ giữ cho loại ốp trần hiện có, hãy xem qua bản remix của @mikhart .

Các kích thước có sẵn:

• Ốp 10 cm: Lý tưởng cho các loại đèn nặng với khung đỡ được gia cố.
• Ốp 12 cm: Che phủ các lỗ khoét lớn hoặc khoảng cách bắt vít rộng lên tới 9 cm.

Đặc điểm:

• Khung đỡ thích ứng với nhiều loại hộp điện và vị trí lắp đặt trên trần nhà.
• Dây đèn tiêu chuẩn đường kính 5 mm được đặt ở chính giữa và cố định chắc chắn bằng vít tăng đơ.
• KirillAnufri_1455552 đã tạo ra một bản remix phần ốc vặn đẹp mắt mà bạn nên tham khảo.
• Bản đã được remix bởi @michalp.
• @toastfr35_96071 đã làm một bản remix ốp trần cao hơn.

Vật liệu cần chuẩn bị:

• 2x M3 inserts
• 2x Vít M3x6 (hoặc dài hơn)
• 2x Vít và tắc kê phù hợp với trần nhà của bạn

Hướng dẫn lắp ráp:

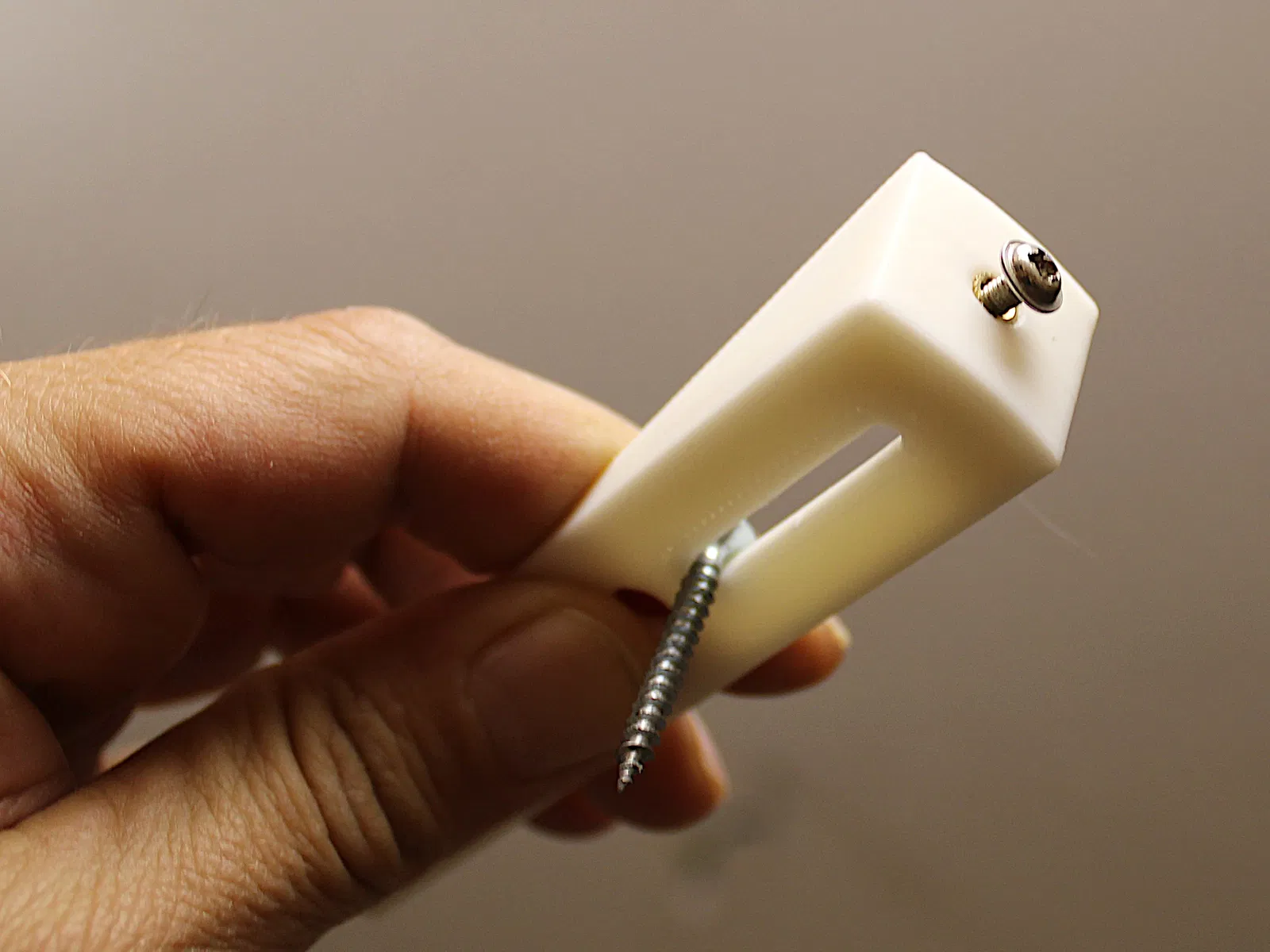

Chuẩn bị khung đỡ:

• Nếu dùng vít to, hãy khoan lỗ lớn hơn trên khung để vừa vặn.

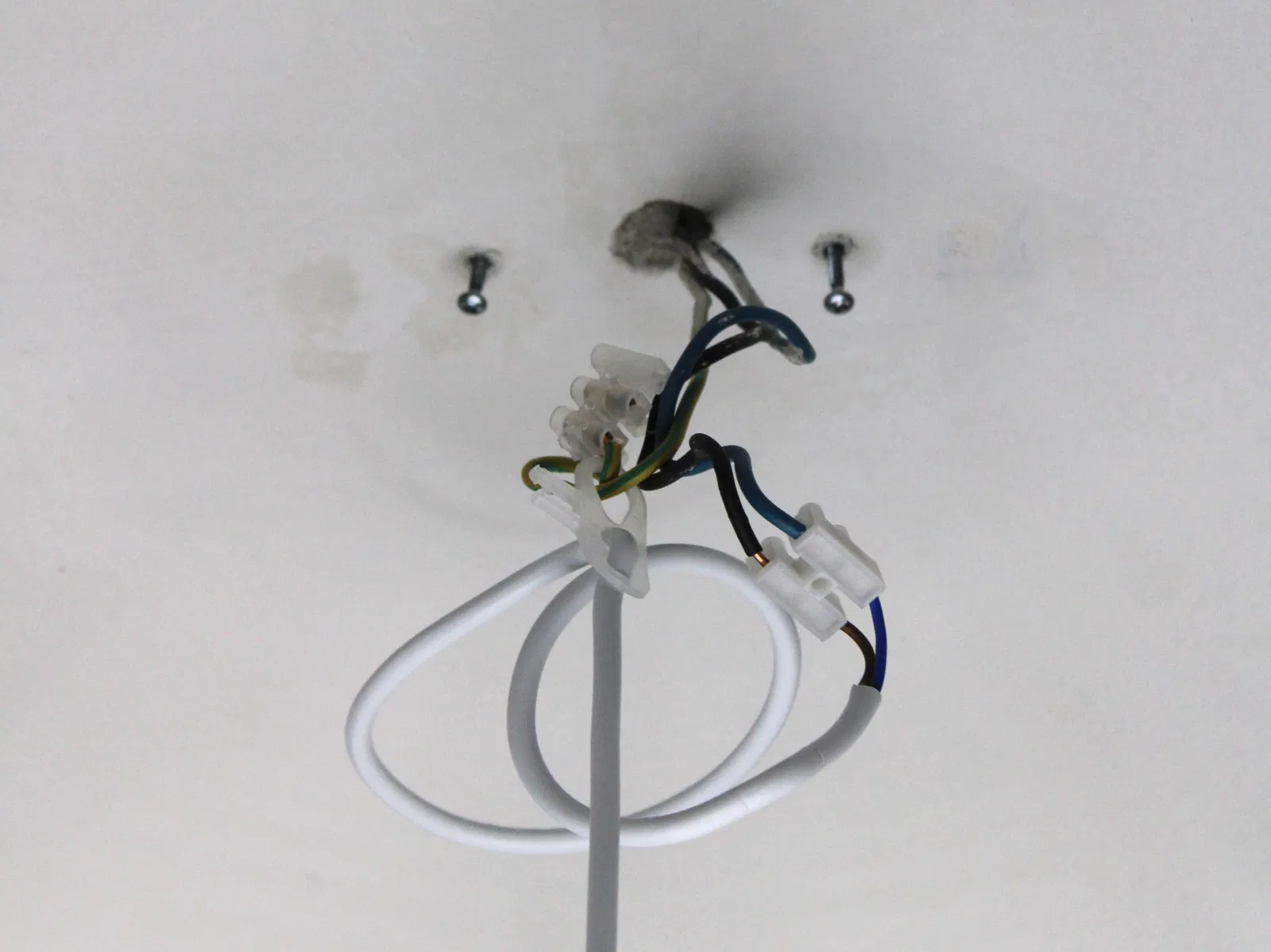

• Đánh dấu vị trí bắt vít lên trần hoặc hộp điện.
• Khoan các lỗ tương ứng trên khung dựa theo vị trí đã đánh dấu.
• Dùng mỏ hàn nhiệt để gắn M3 inserts vào hốc khung. Hoặc có thể dùng vít có ren đủ lớn để tự tạo ren trong hốc M3. Khung trong của @michalp đã được tối ưu để không cần dùng M3 inserts.

Gắn tăng đơ cáp:

• Lắp vít tăng đơ vào ốp, phần ren hướng ra ngoài.
• Luồn ốc giữ cáp vào dây, phần ren hướng về phía trần.
• Đẩy dây cáp qua lỗ ren tăng đơ và ốp.

Định vị khung đỡ:

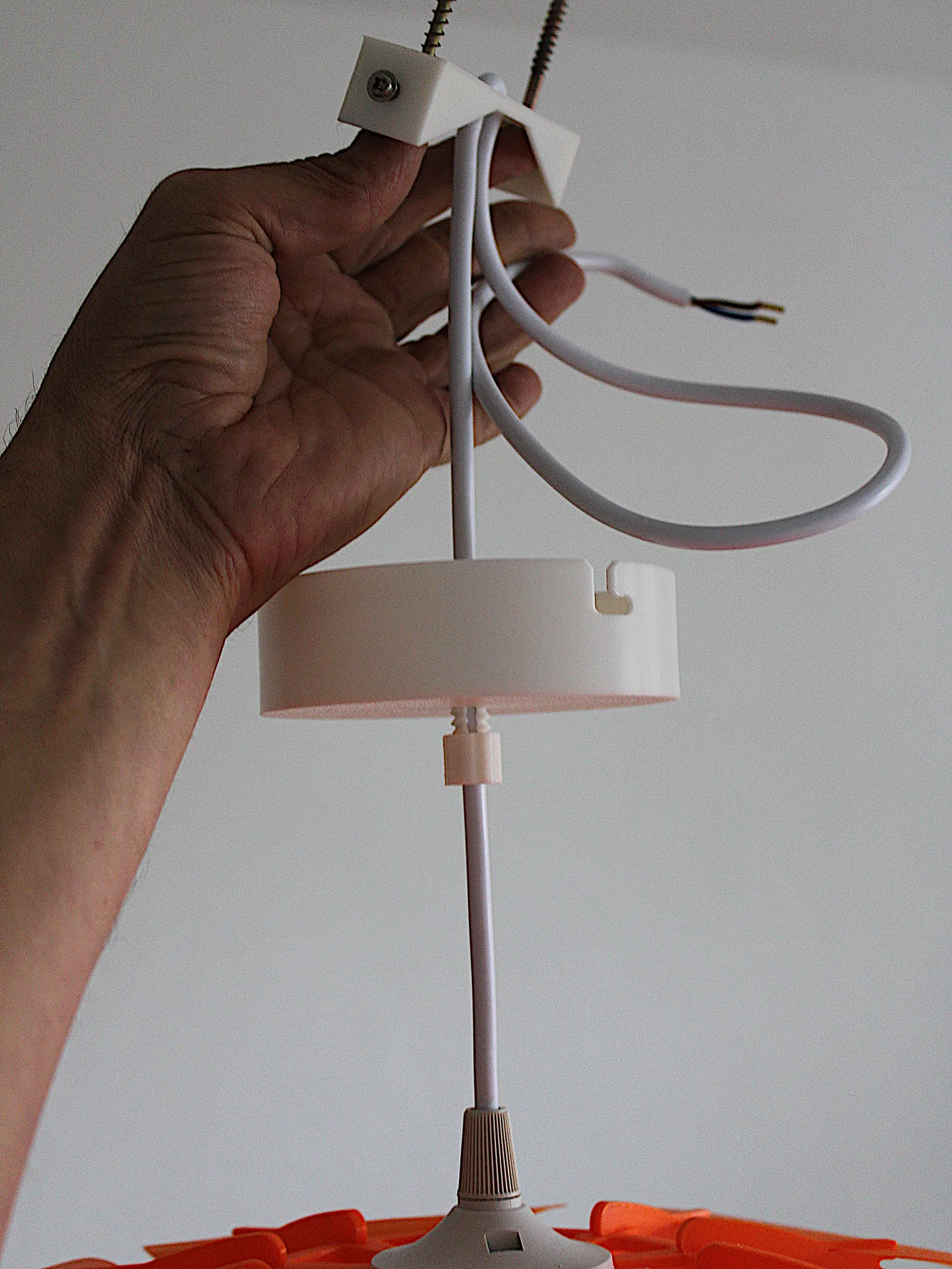

• Đẩy cáp qua lỗ giữa của khung, mặt phẳng của khung hướng về phía trần.
• Ước lượng độ cao đèn mong muốn và điều chỉnh chiều dài dây.
• Cố định dây bằng cách luồn qua hai lỗ còn lại để tạo ma sát giữ đèn. Nên dùng cả hai lỗ để ổn định hơn.

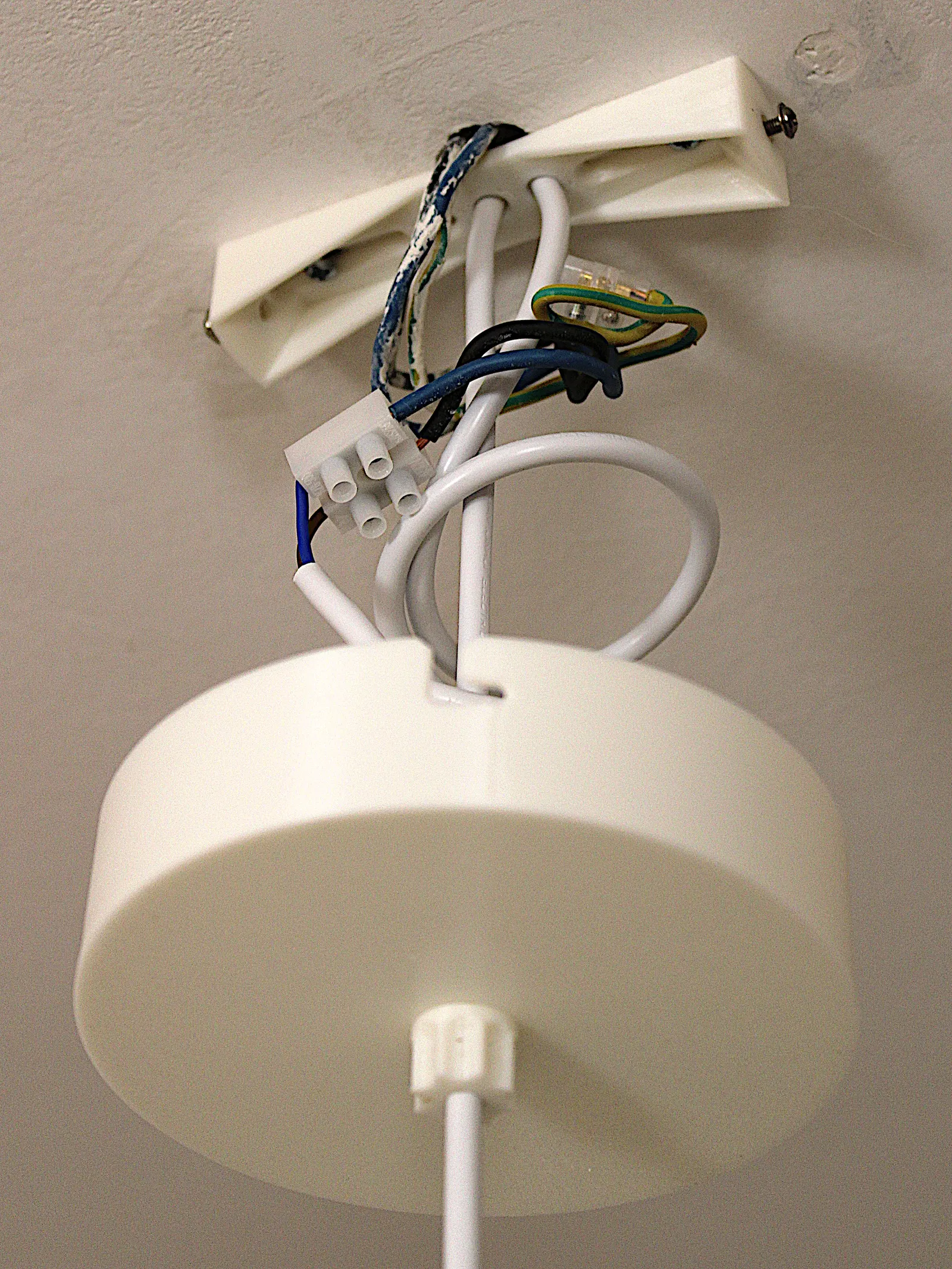

Lắp khung và ốp trần:

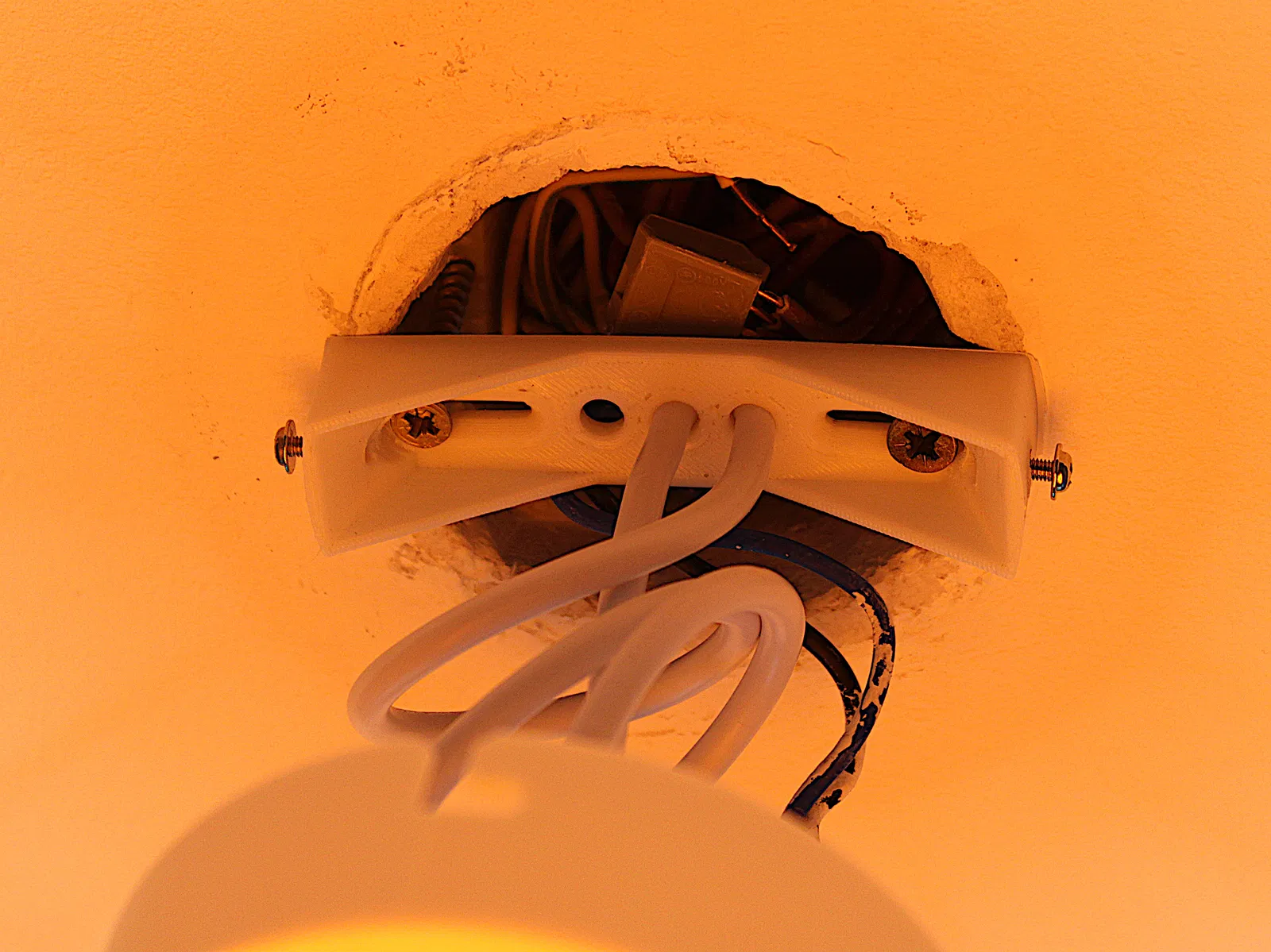

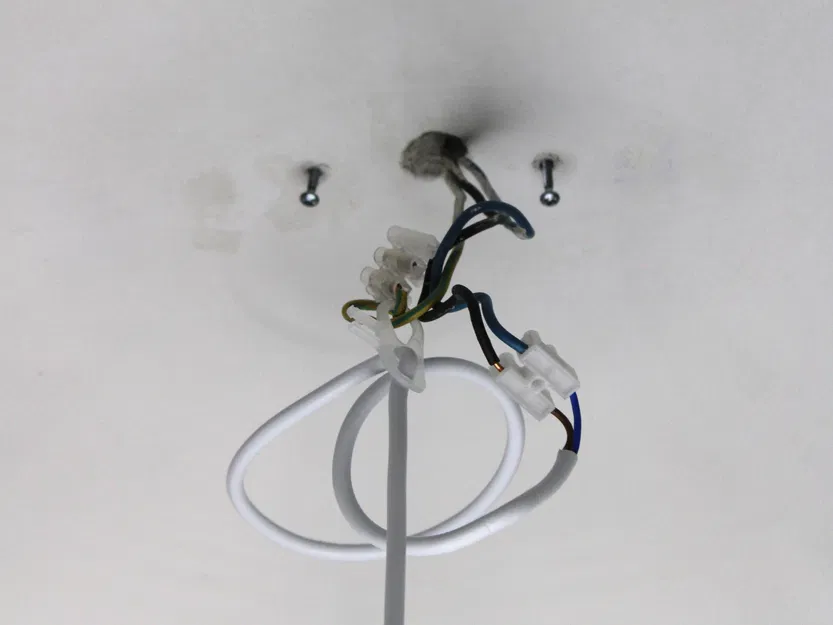

• Bắt chặt khung vào trần hoặc hộp điện.

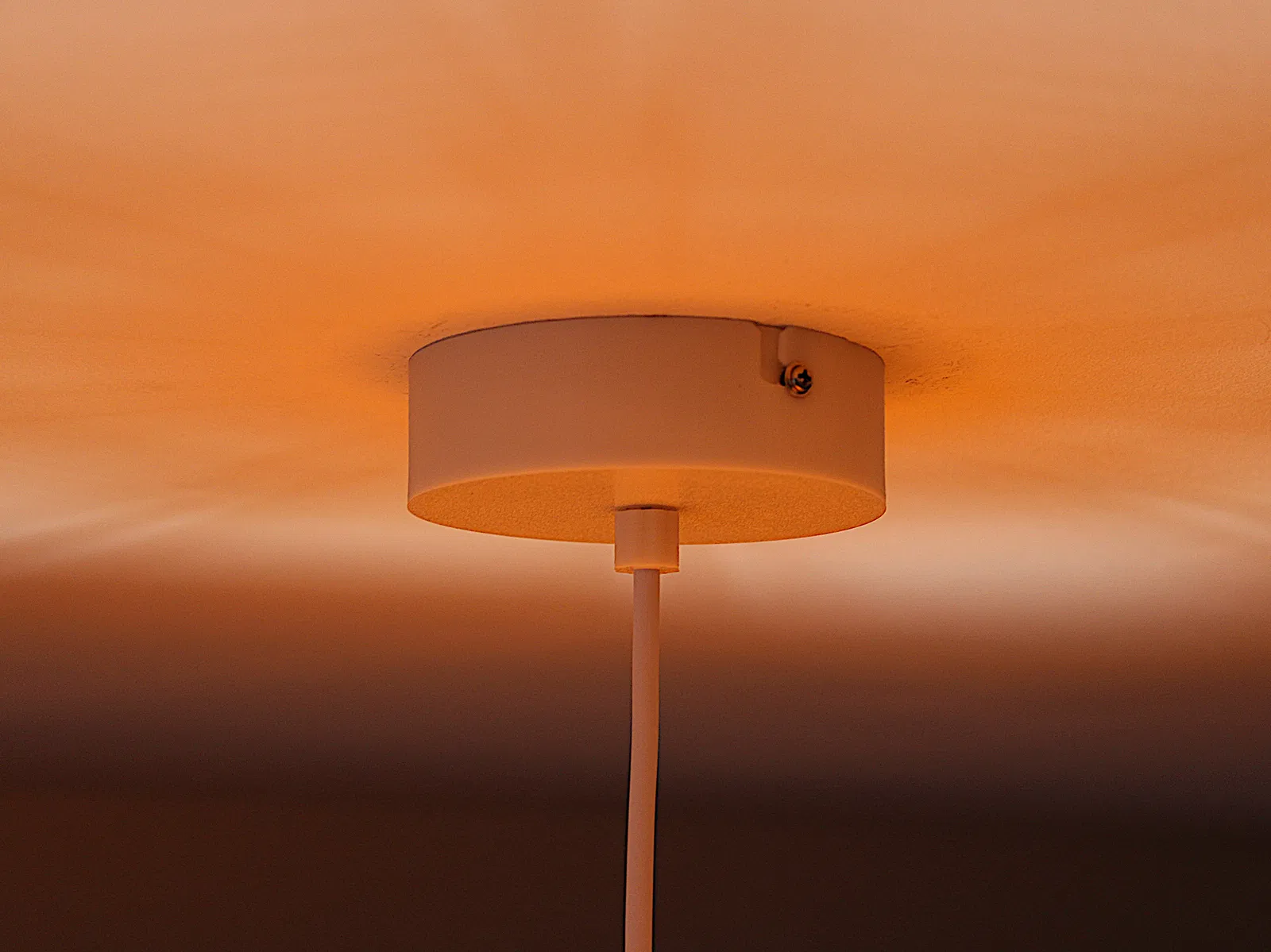

• Đẩy ốp lên sát trần và gắn vào khung.
• Chỉnh thẳng dây và siết chặt bằng ốc giữ, điều chỉnh vít tăng đơ nếu cần để đảm bảo chắc chắn.
