Mặt nạ bảng điều khiển JK BMS chuyên dụng in 3D

Mặt nạ bảng điều khiển JK BMS communications board

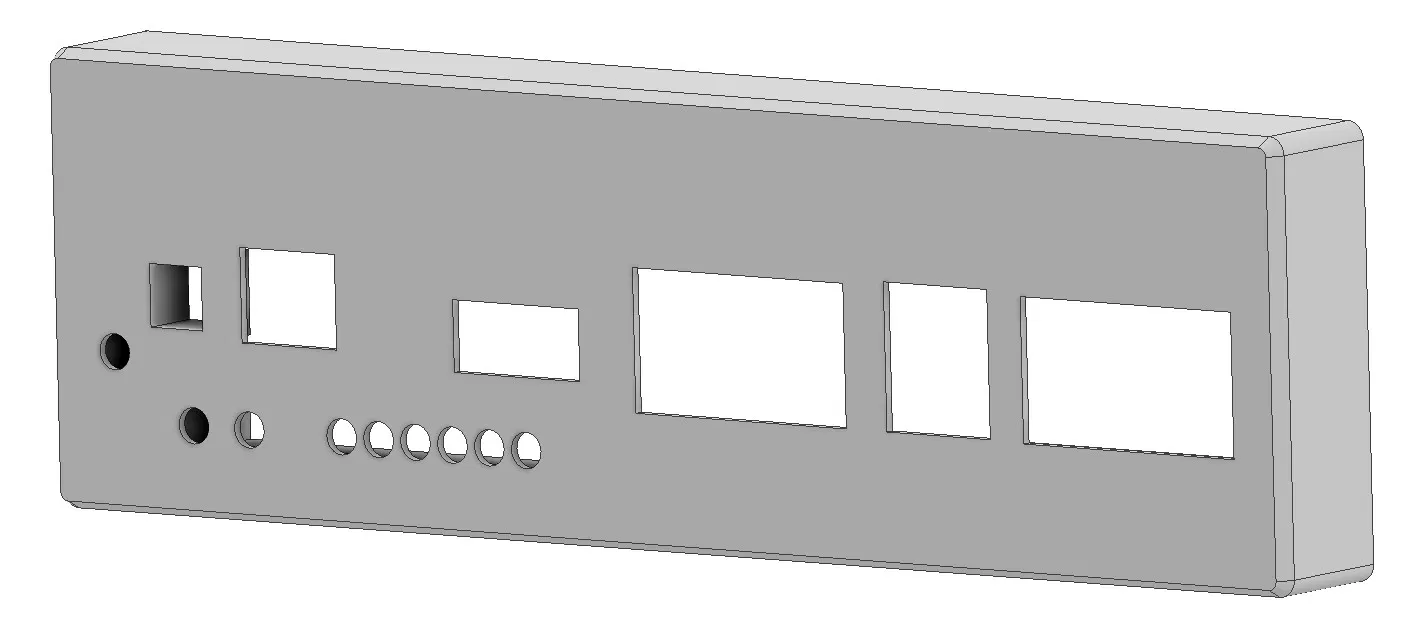

Đây là một mẫu thiết kế mặt nạ (face panel) được tối ưu hóa dành riêng cho bảng mạch giao tiếp JK BMS. Với thiết kế tinh gọn và các khe cắm được cắt sẵn chính xác, sản phẩm này giúp người dùng dễ dàng lắp đặt các linh kiện điện tử vào bảng điều khiển cá nhân một cách ngăn nắp và chuyên nghiệp nhất. Thay vì phải cắt gọt thủ công trên các tấm nhựa thô, bạn chỉ cần in mẫu 3D này là đã có ngay một giao diện hoàn chỉnh, cứng cáp và cực kỳ thẩm mỹ cho hệ thống quản lý pin của mình.

Sản phẩm này cực kỳ phù hợp cho những ai đang tự xây dựng hệ thống lưu trữ năng lượng hoặc các dự án điện tử DIY cần sự gọn gàng. Các vị trí lỗ khoét được tính toán kỹ lưỡng để khớp hoàn hảo với các cổng kết nối phổ biến trên JK BMS, giúp việc đấu nối trở nên nhanh chóng và giảm thiểu sai sót kỹ thuật. Chỉ cần một chút thời gian in ấn, bạn sẽ nâng cấp được đáng kể diện mạo cho bảng điều khiển của mình, giúp hệ thống trông chuyên nghiệp như các sản phẩm thương mại cao cấp.

Để đạt được kết quả in tốt nhất, bạn cần lưu ý một số kỹ thuật sau khi thao tác với file STL này:

• Hướng in: Bạn nên đặt mặt phẳng đẹp nhất của tấm mặt nạ úp xuống bàn in (print face down) để bề mặt ngoài đạt độ mịn tối đa.
• Tích hợp đai ốc: Một điểm lưu ý quan trọng là thiết kế này có tính năng nhúng đai ốc (nut insert). Bạn cần cài đặt lệnh dừng in (pause at height) tại độ cao chính xác là 13mm để chèn các đai ốc M3 vào bên trong, giúp việc lắp ráp trở nên chắc chắn.
• Vật liệu đề xuất: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và độ cứng cáp lâu dài cho bảng mạch.
• Hỗ trợ (Support): Tùy vào cấu hình máy, bạn có thể cân nhắc thêm support ở những vị trí lỗ khoét phức tạp nếu cần để đảm bảo mặt dưới không bị võng.
• Độ phân giải: Nên sử dụng chiều cao lớp in (layer height) từ 0.2mm trở xuống để các cạnh của lỗ khoét được sắc nét nhất có thể.
• Kiểm tra kỹ thuật: Trước khi in hàng loạt, hãy in thử một phần nhỏ để đảm bảo kích thước lỗ khớp hoàn toàn với linh kiện thực tế của bạn.

Nhìn chung, đây là giải pháp tối ưu cho việc hoàn thiện các bảng điều khiển hệ thống BMS mà không tốn quá nhiều công sức gia công cơ khí. Chúc các bạn có những bản in thành công và hệ thống điện của mình luôn hoạt động ổn định, an toàn.
