Dụng cụ Tìm Tâm / Thước Đo / Khuôn Mẫu (90 & 45 độ) - CẬP NHẬT: 6 Độ rộng khe

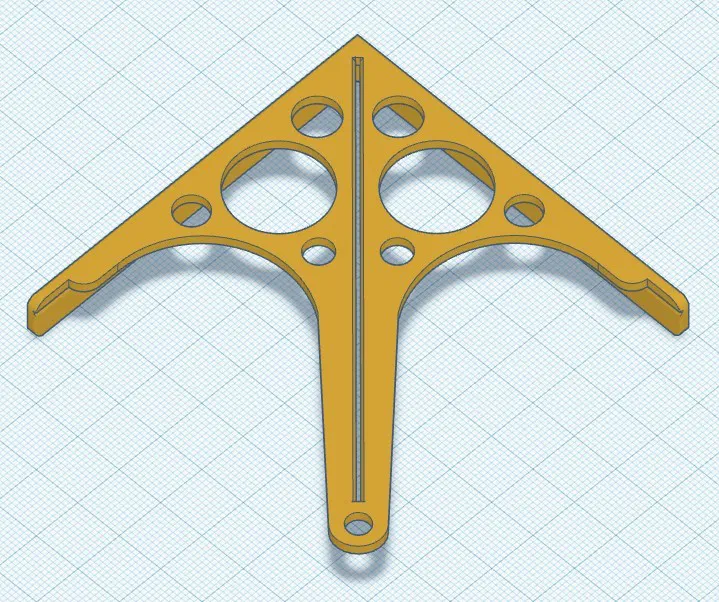

CẬP NHẬT: Tôi đã cập nhật thiết kế này để bao gồm 6 độ rộng khe khác nhau cho cả hai loại độ dày thành, tổng cộng là 12 mẫu. Như đã đề cập ở dưới, thiết kế ban đầu phù hợp với ngòi bút chì 0.9mm; khe rộng 1mm. Tôi đã thêm các mẫu với độ rộng khe 0.6mm, 1.5mm, 2mm, 2.5mm và 3mm để phù hợp với các loại bút đánh dấu từ mảnh đến to. Để có chỗ cho các khe rộng hơn, tôi đã giảm đường kính của hai vòng tròn phía trước, tuy nhiên điều này ít ảnh hưởng đến chức năng sản phẩm (chỉ là thông tin thêm cho các bạn).

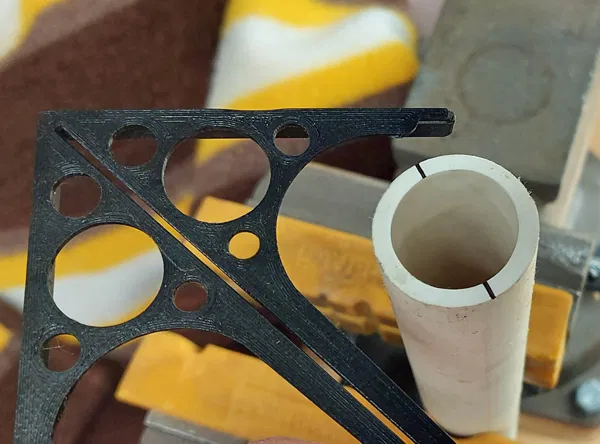

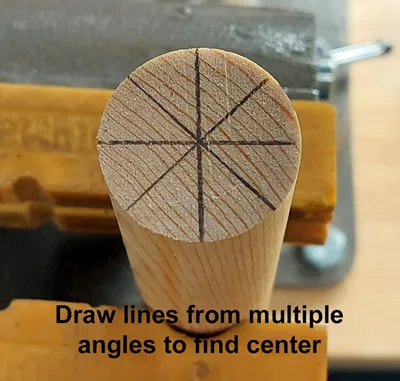

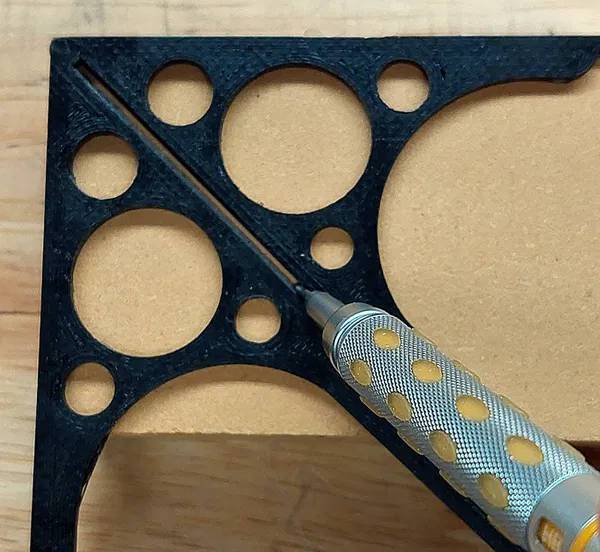

Đây là công cụ tìm/đánh dấu tâm cho đầu vật liệu (thanh tròn, tấm gỗ, ống, v.v.); đi kèm chức năng bổ sung là thước vuông 90 độ và thước đo góc 45 độ đơn giản. Có hai phiên bản: loại thành và mặt dày 2mm (nhẹ) hoặc 3mm (cứng cáp hơn). Các thành bên của phiên bản 3mm cao hơn 2mm để tăng độ cứng và bám chắc hơn vào vật liệu. Công cụ này được thiết kế để dùng với bút chì kim (ngòi =/< 0.9mm) hoặc bút đánh dấu ngòi mảnh (Sharpie).

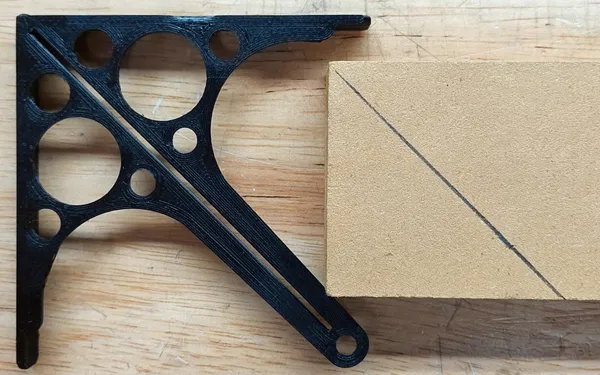

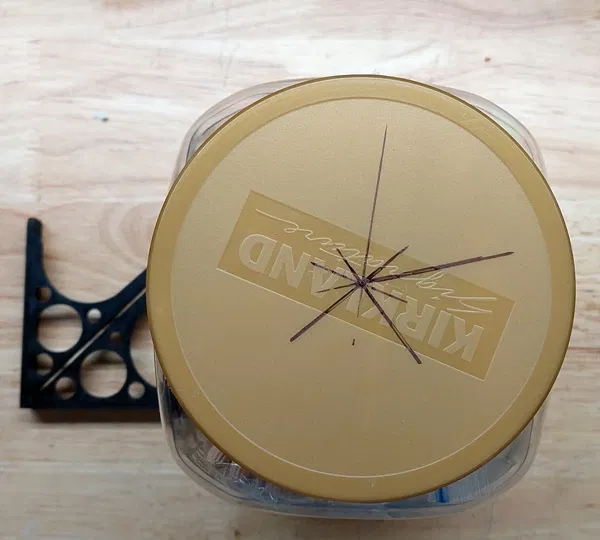

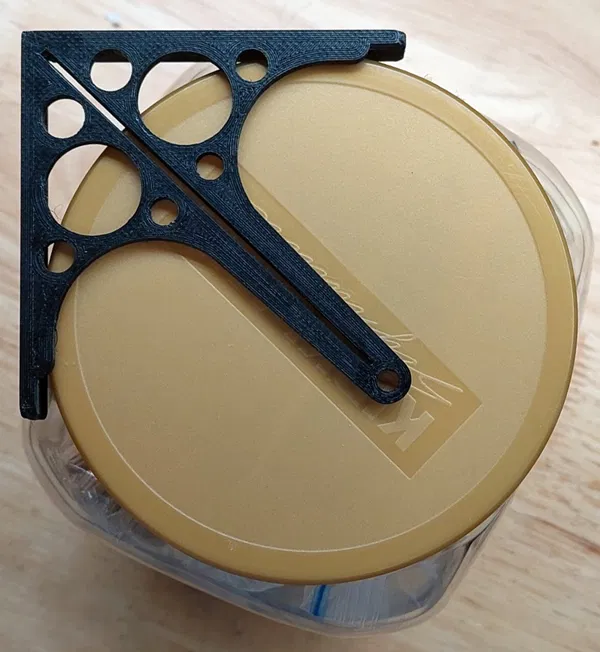

Cả hai phiên bản đều có cùng công suất; với vật liệu hình tròn hoặc vuông, bạn có thể đánh dấu tâm trên các vật thể có đường kính tối đa lên đến khoảng 150mm (~6 inch). Các đường kẻ góc 45 độ có thể vẽ trên vật thể rộng khoảng 70mm (~2.75 inch).

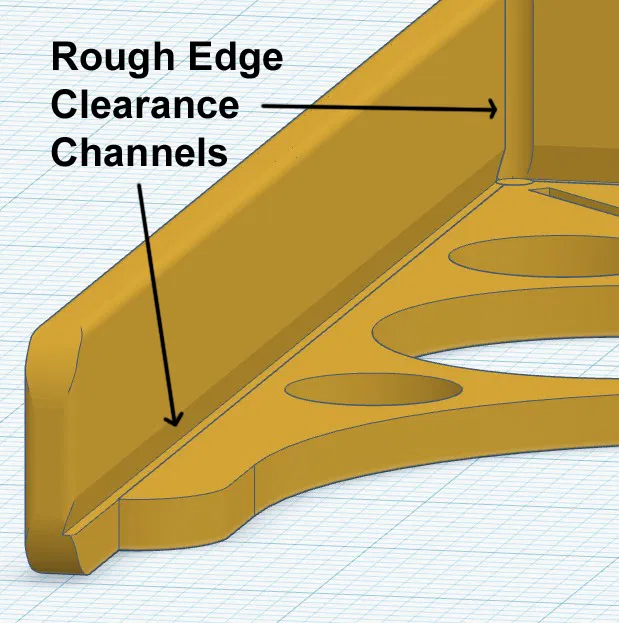

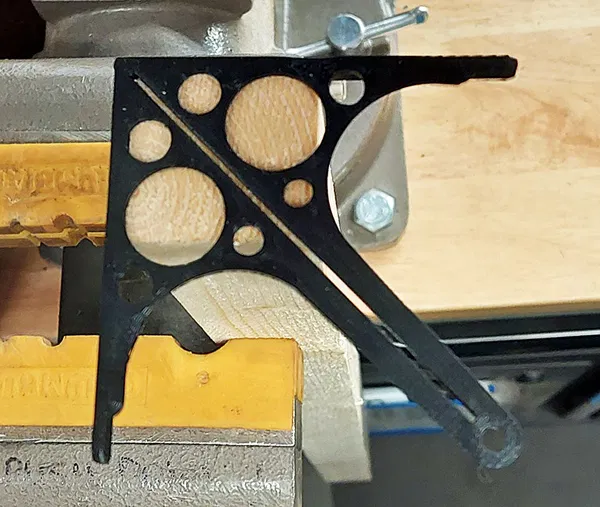

Cả hai công cụ đều có các rãnh thoát cạnh và góc để hỗ trợ xử lý những cạnh bị tưa do cắt trước đó. Xem hình để biết thêm chi tiết.

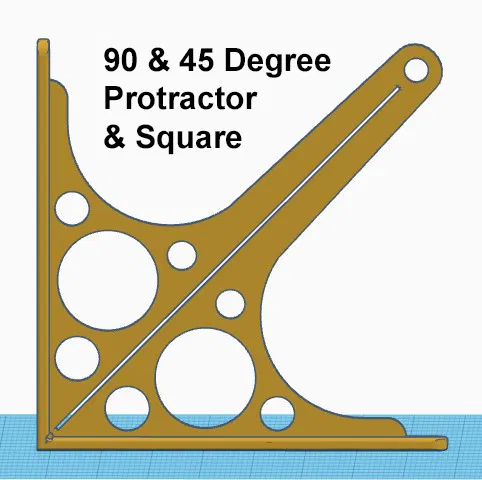

Công cụ có thể đứng vững trên cạnh bên để kiểm tra góc vuông 90 độ và 45 độ.

Nếu bạn đang tìm thêm công dụng cho công cụ này, tôi nghĩ nếu cần thiết, bạn có thể buộc thêm dây để dùng như một quả dọi, mặc dù nó không nặng lắm.

Kích thước phiên bản 2mm: 80mm x 80mm x 10mm (~3 x 3 x 0.4 inch); nặng khoảng 8 gram (~2.72 mét nhựa) ở độ đặc (infill) 100%.

Kích thước phiên bản 3mm: 81mm x 81mm x 13mm (~3.19 x 3.19 x 0.512 inch); nặng khoảng 14 gram (~4.67 mét nhựa) ở độ đặc (infill) 100%.

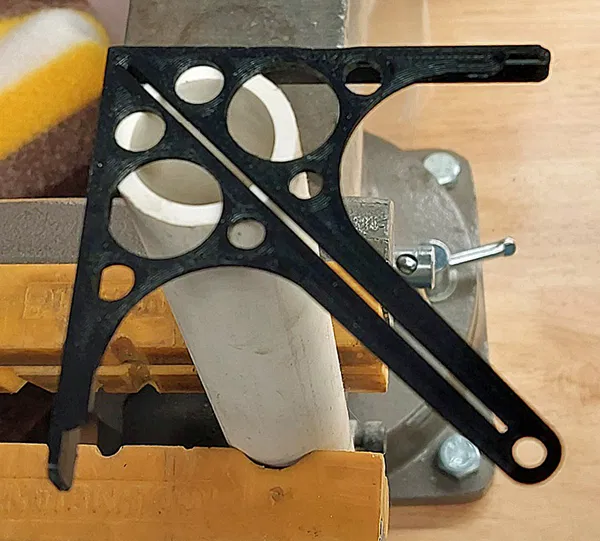

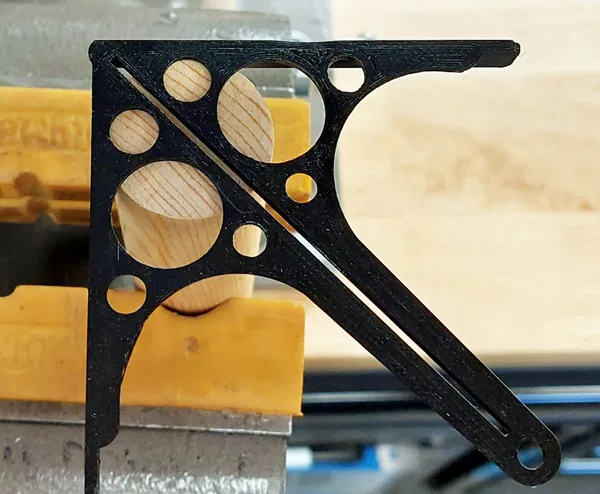

Các hình ảnh là phiên bản 2mm_Wall_x_1mm_Slot (infill 100%), mẫu đầu tiên tôi thiết kế. Nó hoạt động tốt ngay lần đầu dùng trên các loại vật liệu khác nhau, nhưng tôi tự hỏi liệu phiên bản cứng hơn có tốt hơn không. Tôi đã làm phiên bản 3mm và thích dùng nó hơn. Tôi nghĩ rằng nếu đã in một công cụ dùng lâu dài trong xưởng, tại sao phải tiết kiệm vài gram nhựa làm gì? Cả hai phiên bản đều có lỗ để treo trên đinh hoặc bảng đục lỗ (pegboard).
