RBFB - Giá đỡ bình thủy tinh đáy tròn 500ml cho mục đích lọc khói

RBFB (Round Bottom Flask B0ng)

Giá đỡ/vỏ bảo vệ cho bình thủy tinh đáy tròn (Round Bottom Flask)

Phiên bản: v1.0.0

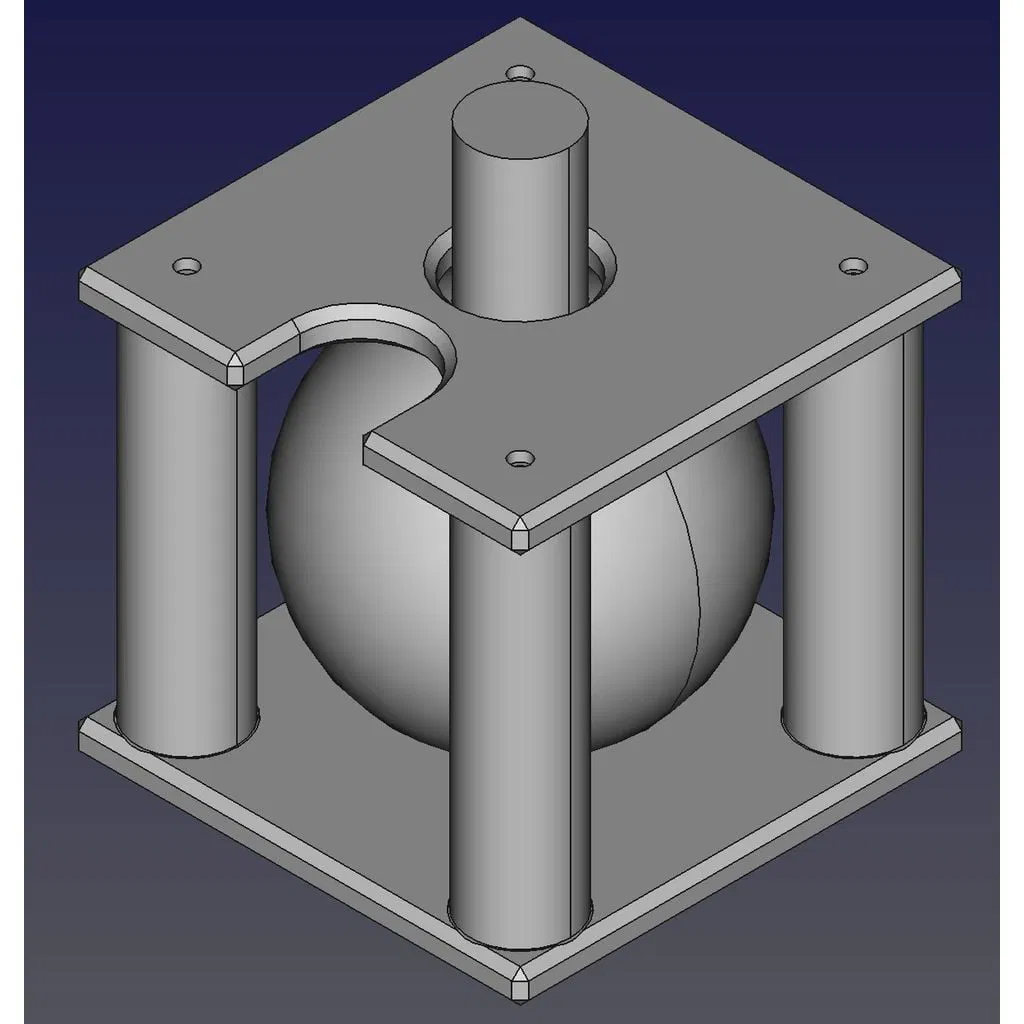

Dự án này là một giá đỡ được thiết kế riêng bằng công nghệ in 3D để giữ chắc chắn bình thủy tinh đáy tròn 2 cổ loại 500ml, rất lý tưởng cho các ứng dụng cần lọc khói qua nước.

Giá đỡ được thiết kế để ngăn bình không bị lật, ngay cả khi gắn thêm các thiết bị phụ trợ vào cổng hút.

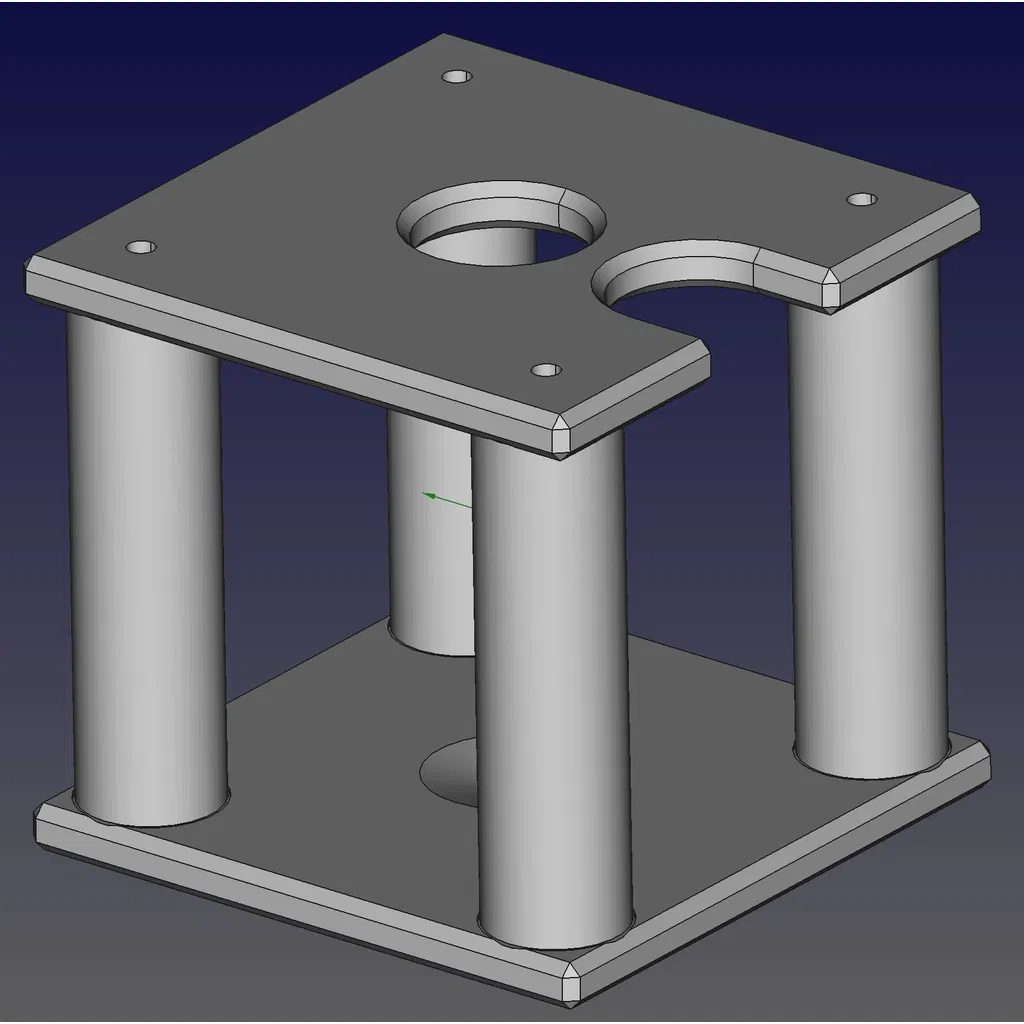

Bộ giá đỡ bao gồm sáu phần in:

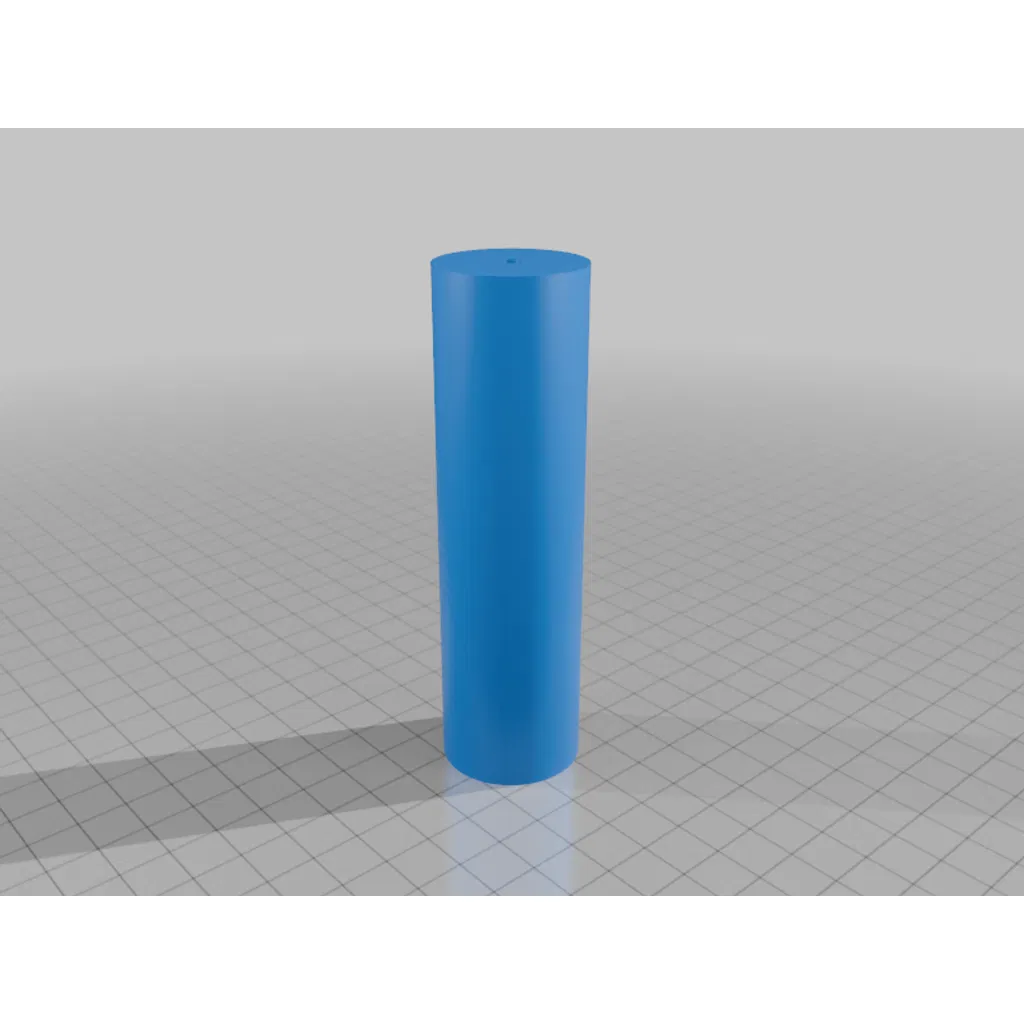

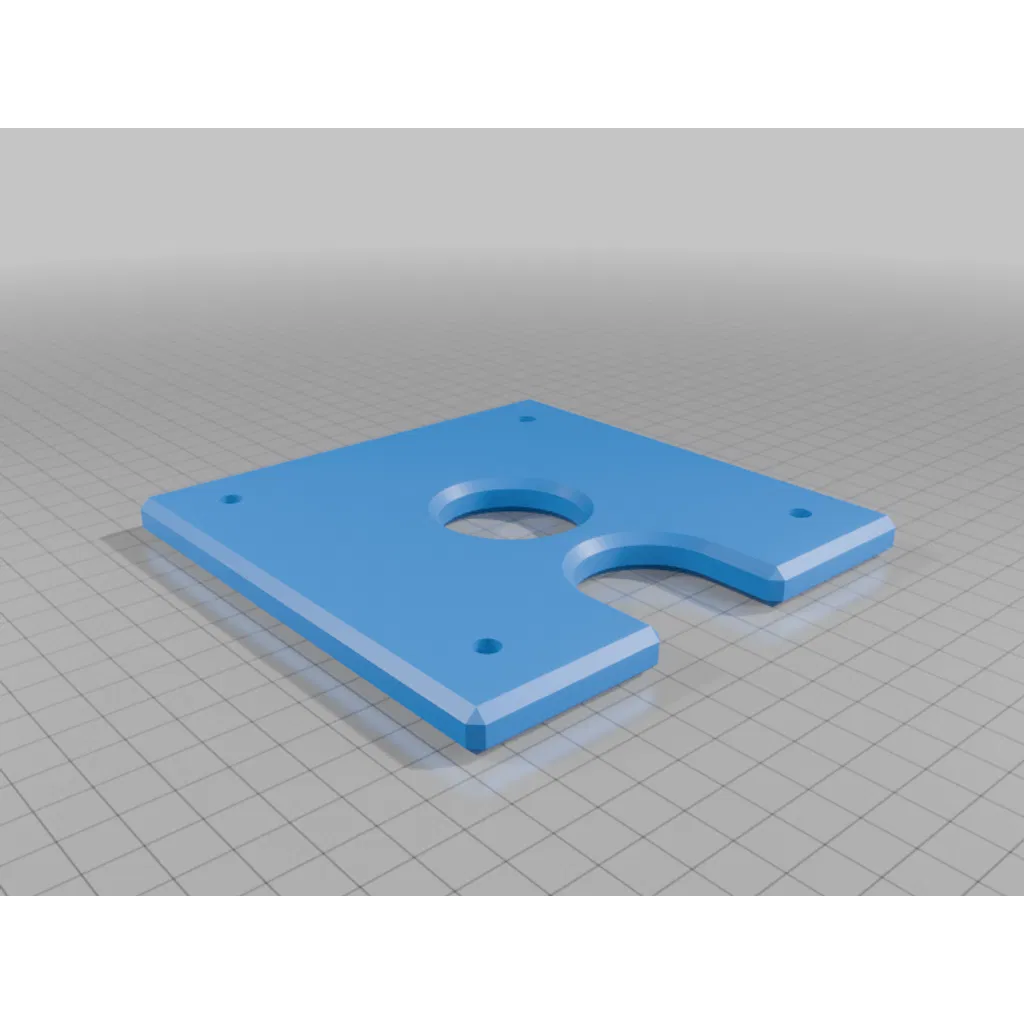

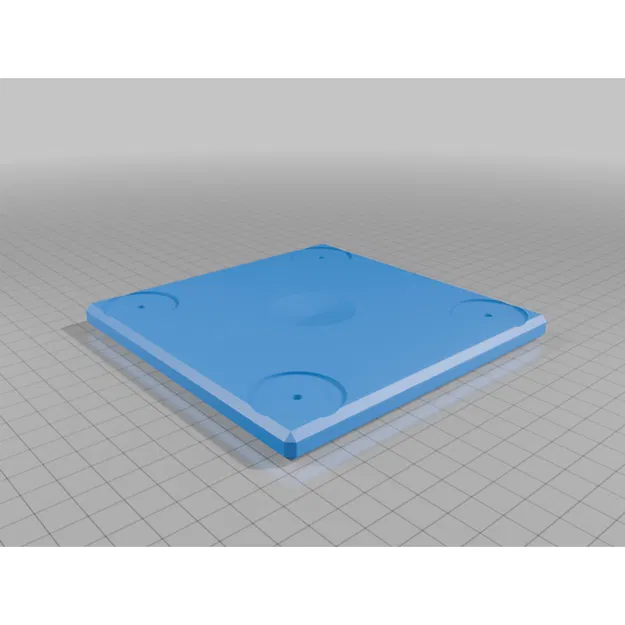

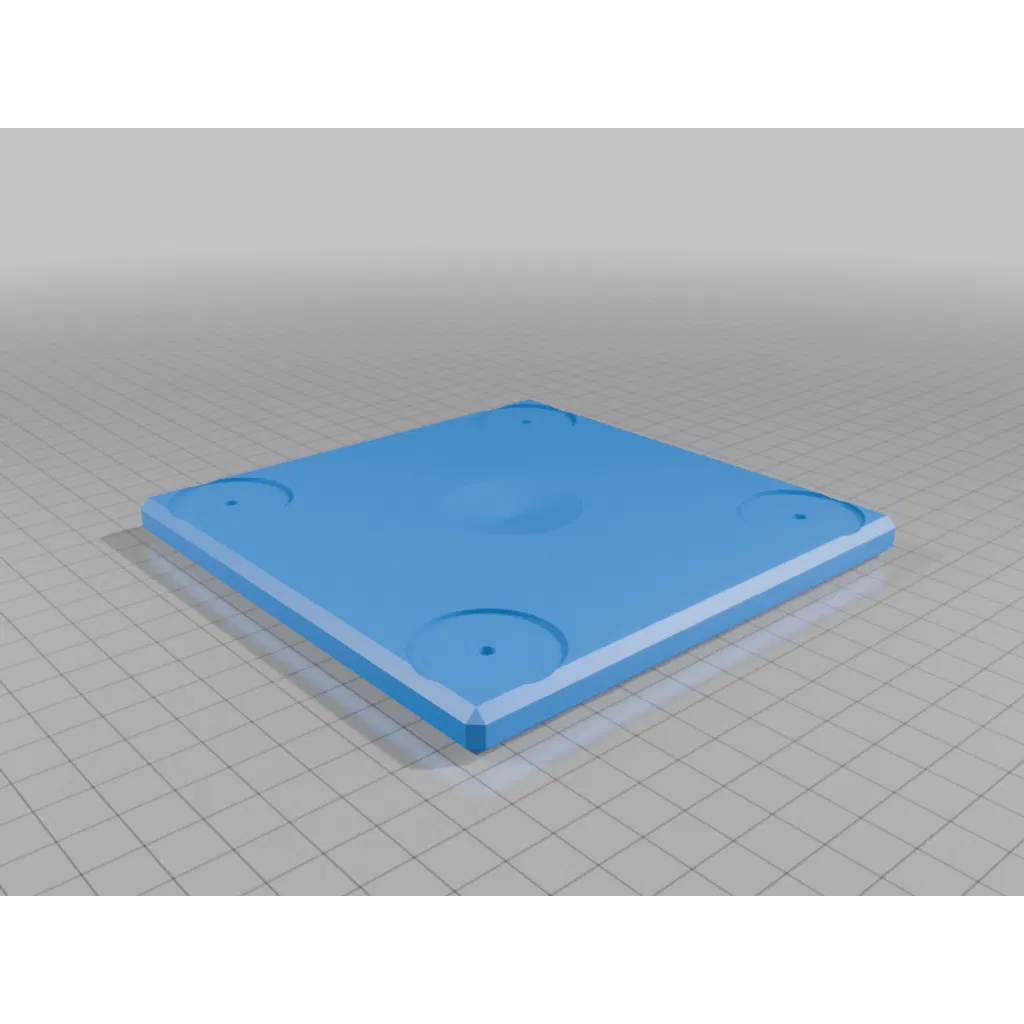

*Phần trên (x1):* Có lỗ thẳng đứng cho cổng hút và một phần cắt tròn để khớp với ống xả nghiêng. Phần đáy (x1):** Có thiết kế lõm chính xác để ôm trọn phần đế của bình đáy tròn. *Chân (x4): Nối phần trên và phần đáy, đảm bảo độ vững chãi. Các phần này được cố định bằng ốc M3 12mm và ren đồng M3.

Các tệp thiết kế bao gồm ba tệp STL đi kèm với các tệp FreeCAD, cho phép bạn dễ dàng tùy chỉnh và sửa đổi theo nhu cầu cụ thể.

Sau khi in

Hậu xử lý

Loại bỏ phần hỗ trợ (Support)

Loại bỏ phần hỗ trợ nếu bạn có sử dụng.

Lắp ráp

Dùng mỏ hàn nhiệt để ấn các ren đồng M3 vào cả đầu trên và đầu dưới của mỗi chân (x4). Có thể cần chà nhám nhẹ phần nhựa thừa ở cả hai phía để đảm bảo bề mặt phẳng mịn.

Bắt đầu bằng cách luồn 4 chiếc ốc M3 12mm vào các lỗ đối diện ở phần đáy. Vặn chân vào cho đến khi cảm thấy hơi nặng tay.

Lặp lại thao tác tương tự cho phần trên; vặn ốc vào các ren ở chân.

Cẩn thận đừng siết ốc quá chặt

Linh kiện

Phần cứng cần thiết

Giá đỡ

• Bình đáy tròn 500ml (RBF 500ml 19/22) (1 cái)
• Ren đồng M3 (8 cái)
• Ốc M3 (8 cái)

Tùy chọn thêm

• Downstem 18mm kích thước 4"-5.5" (Có thể tìm mua ở các cửa hàng phụ kiện)

• Adapter góc 90 độ (1 cái)

• Ống silicon đường kính trong 1/4" (1 cái)

Thiết lập in ấn

Thông số in

*Phần trên

• Hỗ trợ (Support): Có (Có thể thử không dùng)
• Độ đặc (Infill): 50%
• Độ phân giải: 0.2

*Phần đáy

• Hỗ trợ (Support): Không
• Độ đặc (Infill): 50%
• Độ phân giải: 0.2

*Phần chân

• Hỗ trợ (Support): Không
• Độ đặc (Infill): 25%
• Độ phân giải: 0.2
