Vỏ Alpakka Shell của Moondogg cho tay cầm Alpakka

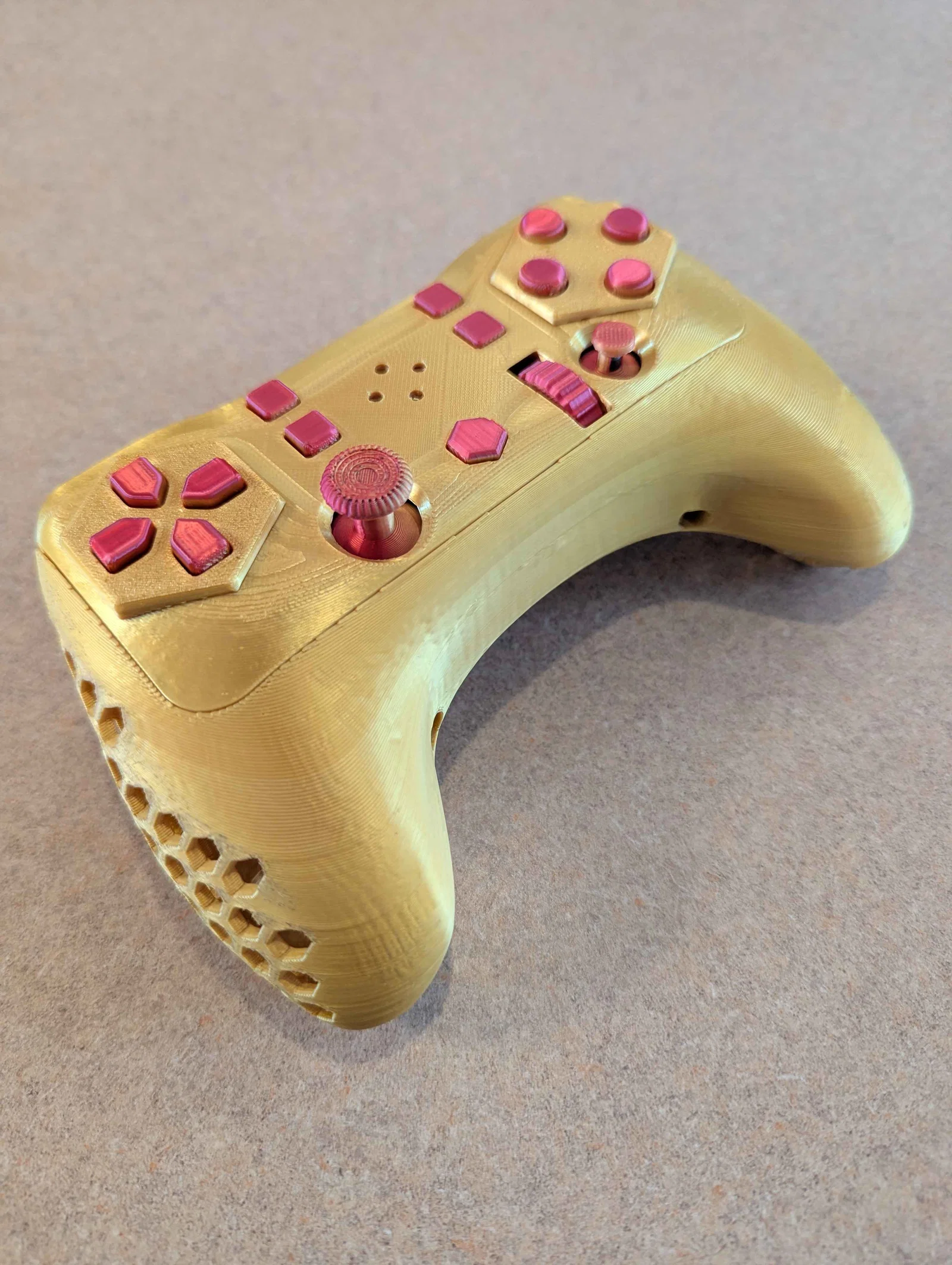

Đây là bản thiết kế lại phần vỏ cho tay cầm chơi game mã nguồn mở Alpakka. Mọi người có thể truy cập www.inputlabs.io để biết thêm thông tin về chiếc tay cầm này. Mình thiết kế mẫu này trên SolidWorks với mục tiêu tạo ra một chiếc tay cầm gyro thoải mái nhất có thể. Mình đã giảm bớt 4 đai ốc M2.5 trong danh sách linh kiện (các vít M2.5 x 25mm sẽ bắt trực tiếp vào nhựa). Toàn bộ vỏ được cố định lại với nhau bằng 2 vít và đai ốc M2.5x25mm. Các nút R1, R2 và R4 giờ đây đều có một lỗ nhỏ 1mm để mọi người dễ dàng đi dây cho các bản in bằng sợi dẫn điện (conductive filament) với dây lõi đơn 18/20 AWG, giúp các nút có khả năng cảm ứng. Mình cũng đã thêm một số họa tiết, kéo dài cần analog bên trái và tất cả các nút bấm. Nếu anh em có thắc mắc gì thì cứ nhắn mình nha. Kiểu vân lục giác ở phần tay cầm được lấy cảm hứng từ Các file STL đã qua chỉnh sửa sẽ có hậu tố 'moondogg', những file còn lại là thiết kế gốc từ Input Labs. Mình in bằng nhựa SUNLU Silk PLA +.

Lưu ý: File .3mf đính kèm chỉ để tham khảo bố cục, các thông số in chưa được tối ưu hóa. Mọi người nên dùng nhiều organic supports để có kết quả tốt nhất.

Các file .step là file mình làm trực tiếp trên SolidWorks nhưng đang bị phóng to 10 lần, nên anh em nhớ chỉnh lại tỉ lệ khi sử dụng nhé :)
