Vỏ case North Pi cho Raspberry Pi 4B - Hỗ trợ X872, NVMe SSD & bộ chuyển đổi IO

Vỏ case Raspberry Pi 4B - Phiên bản X872 & Ice Tower

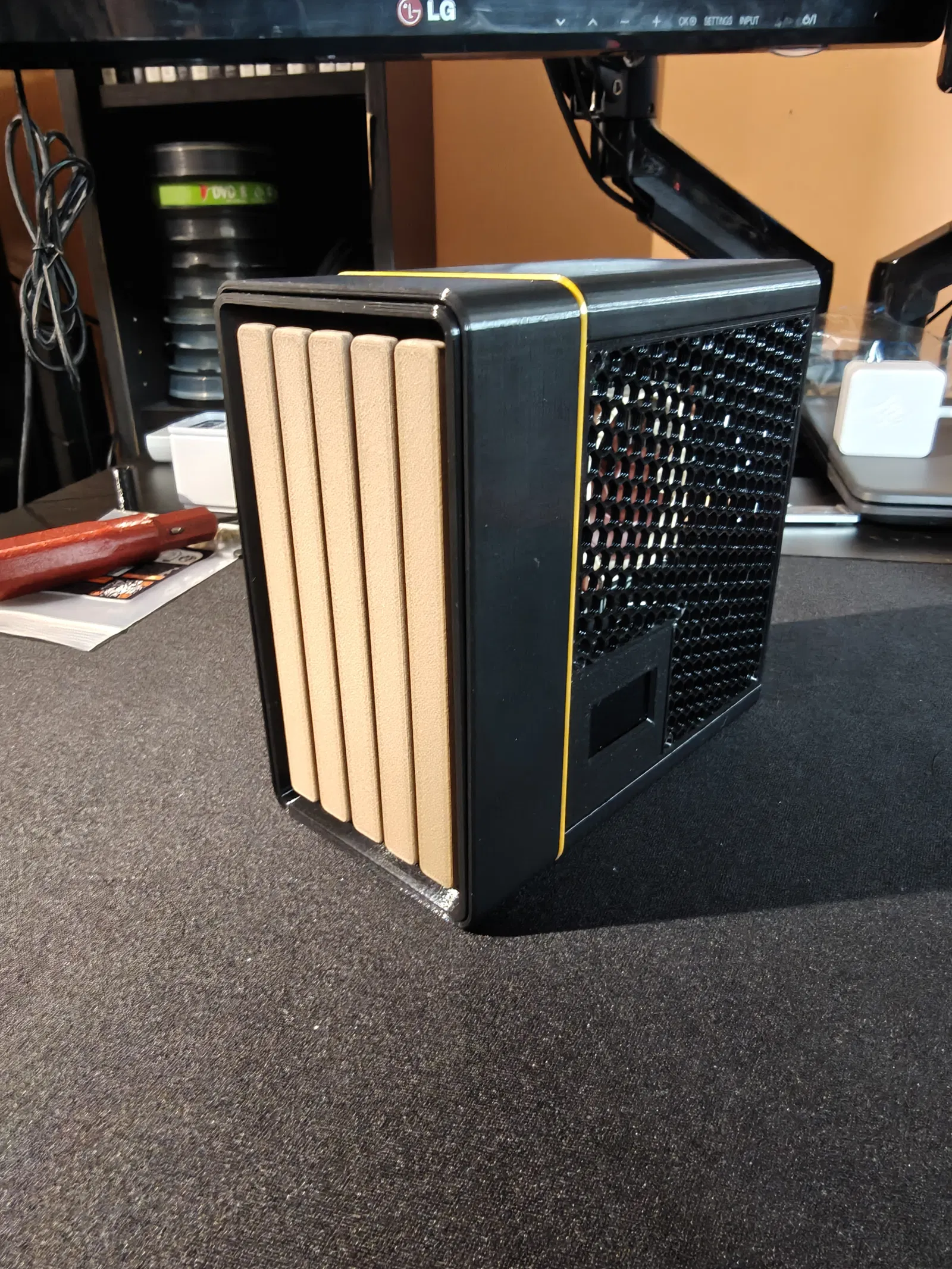

Đây là mẫu vỏ case tùy chỉnh cho Raspberry Pi 4B, được thiết kế chuyên biệt để lắp vừa:

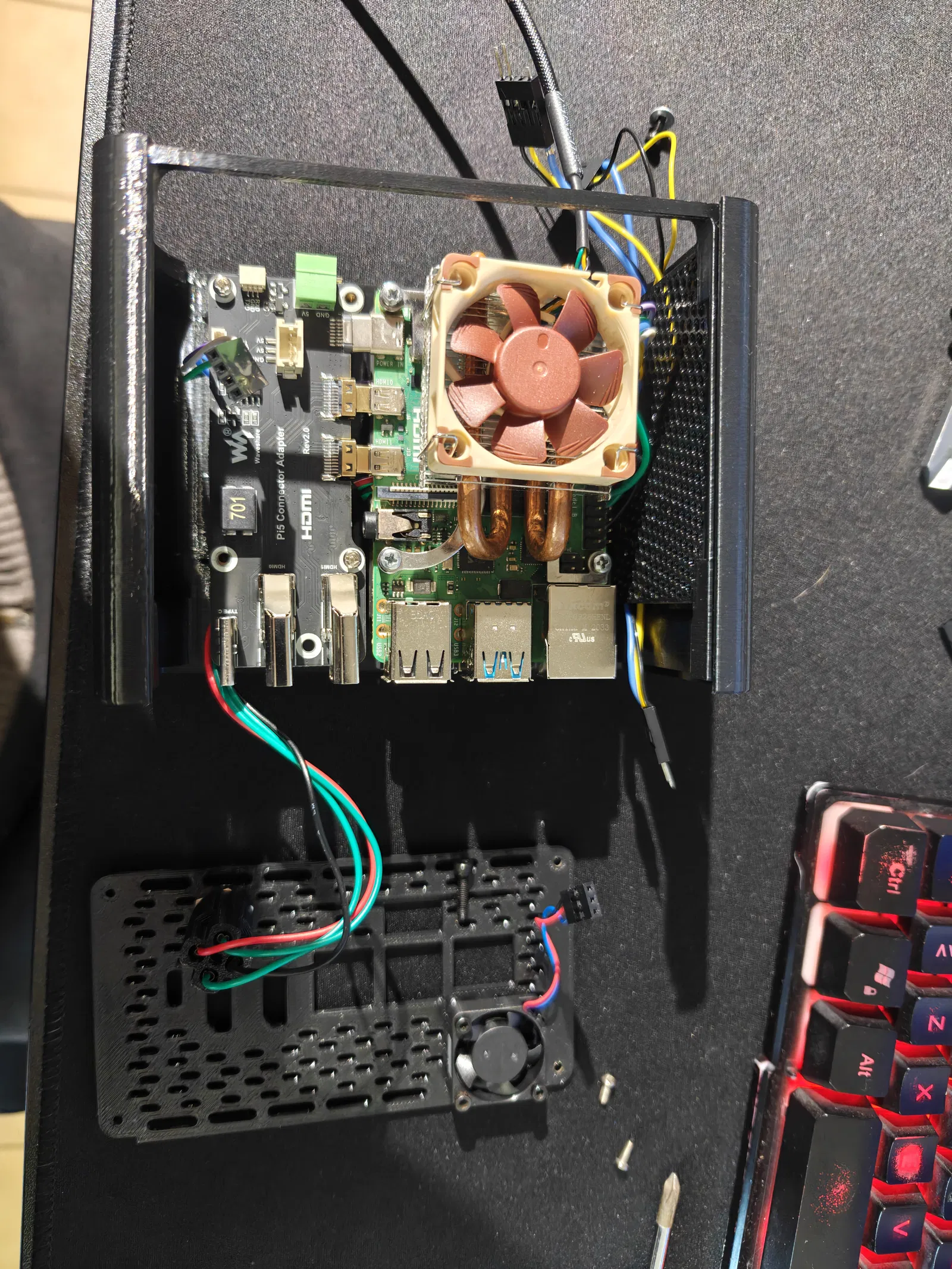

• Bo mạch mở rộng X872 (hỗ trợ SSD M.2 NVMe).
• Bộ chuyển đổi Waveshare để đưa các cổng HDMI và USB-C ra phía sau, giúp góc làm việc gọn gàng hơn.

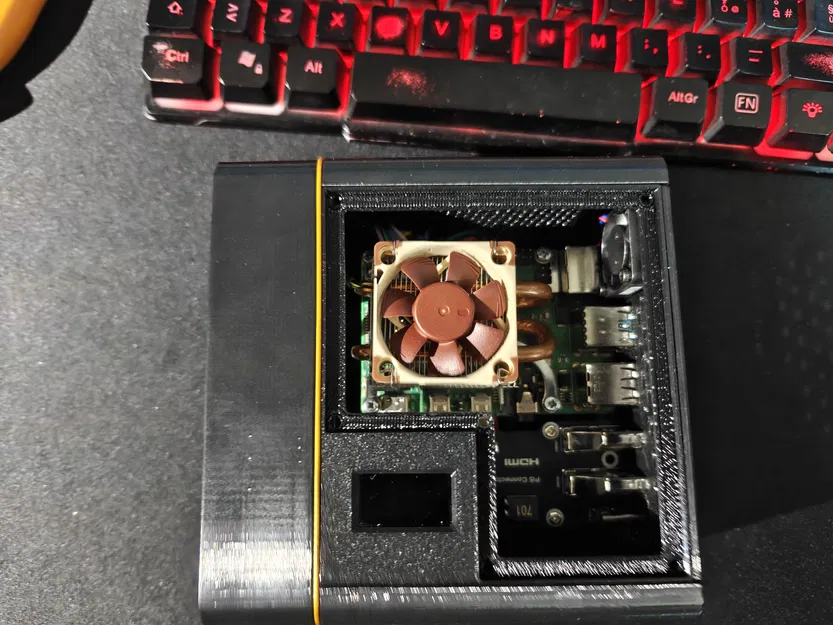

• Tản nhiệt Ice Tower để tối ưu hóa hiệu năng tản nhiệt.

Các tính năng nổi bật:

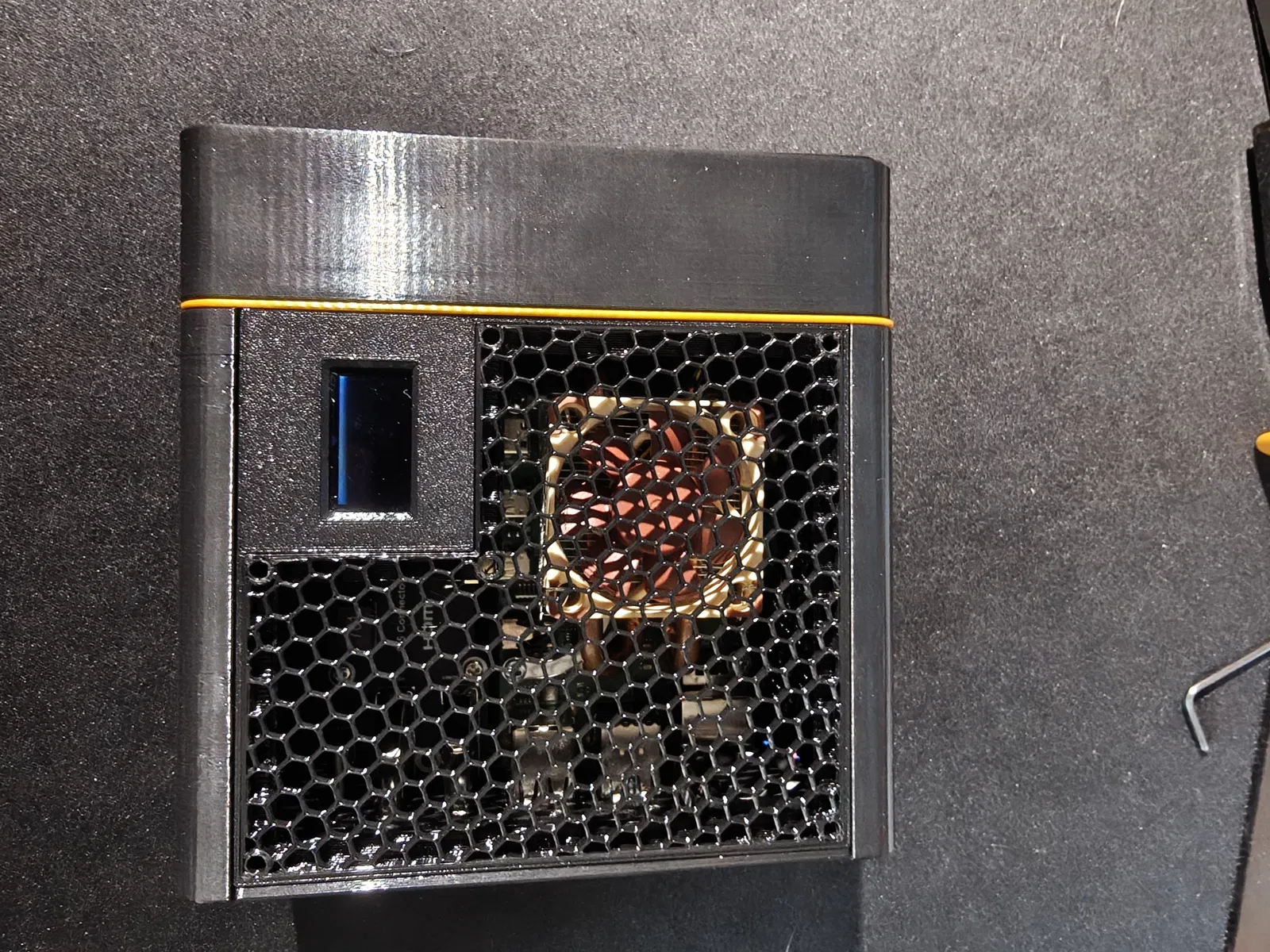

• Theo dõi hệ thống: Tích hợp khe cắm cho màn hình OLED SSD1306 ở mặt bên để xem thông số thời gian thực.

• Dễ dàng tháo lắp: Mặt hông được thiết kế lại để việc tháo lắp và bảo trì trở nên đơn giản hơn.

• Hỗ trợ tấm trong suốt: Bạn có thể dễ dàng thay tấm hông bằng mica trong suốt để khoe trọn linh kiện bên trong.

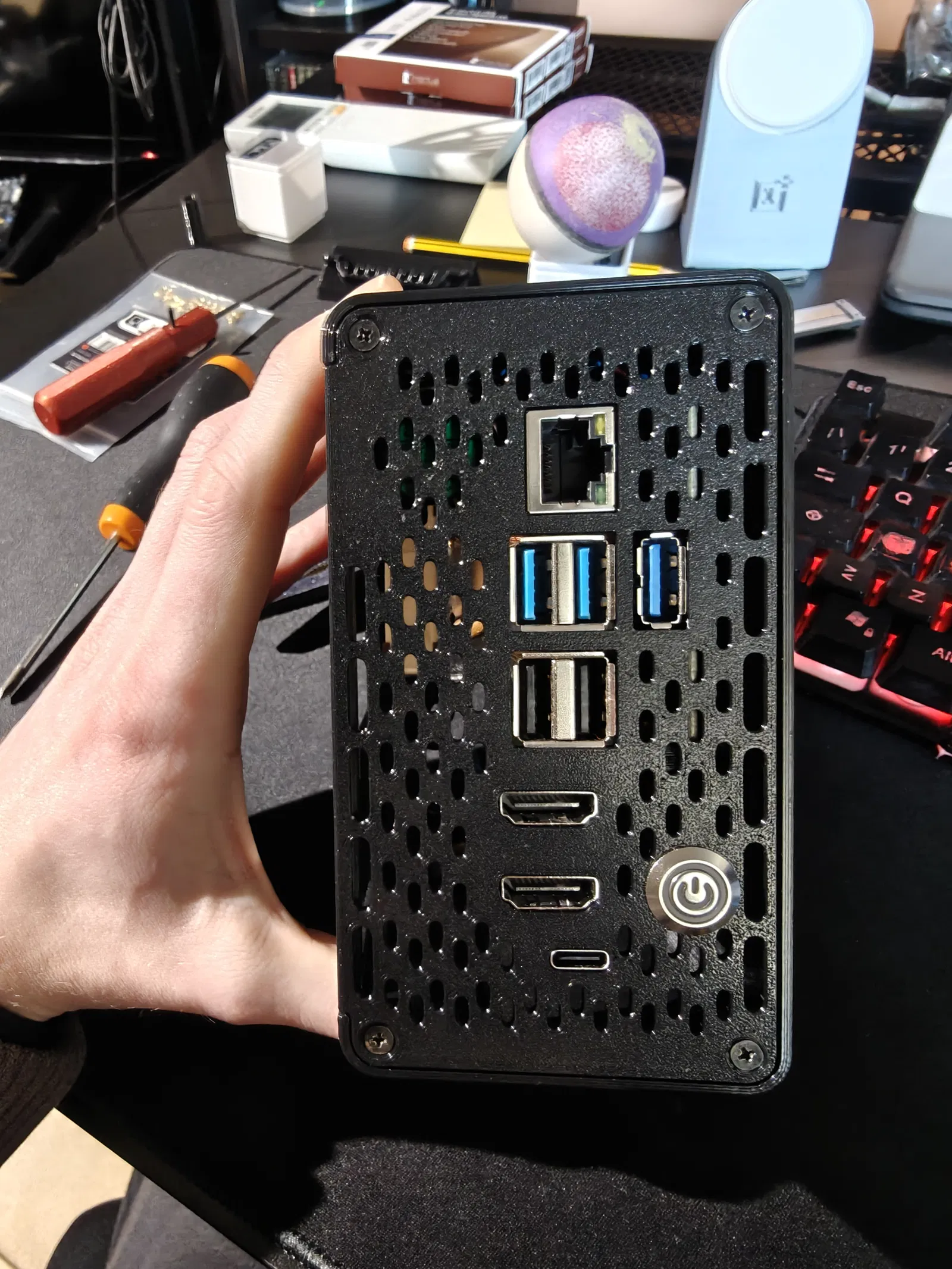

• Mặt sau cải tiến: Bao gồm một nút nguồn (Power Button) chuyên dụng để bật/tắt máy dễ dàng và một quạt hút 25x25x5mm để cải thiện luồng khí.

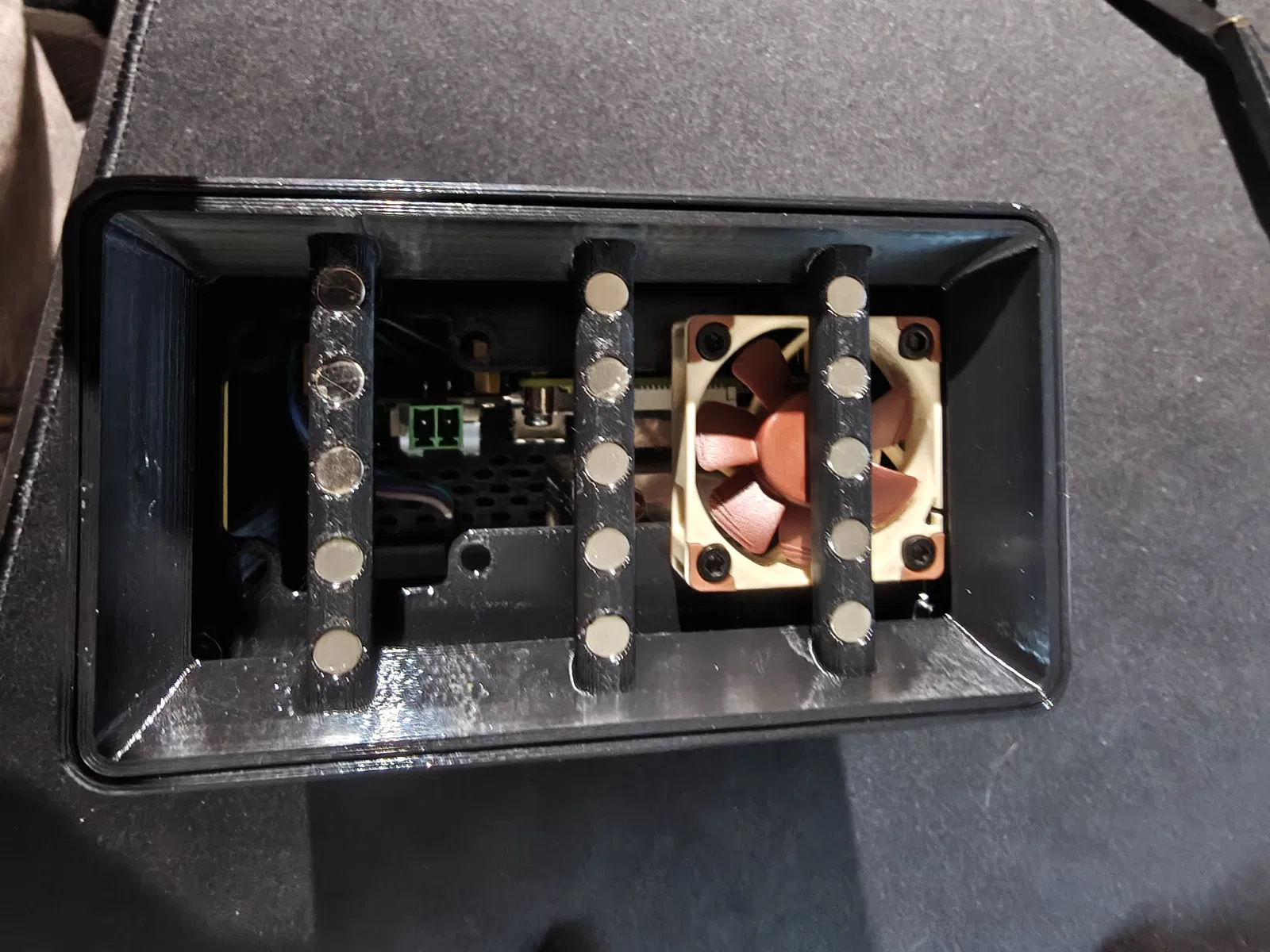

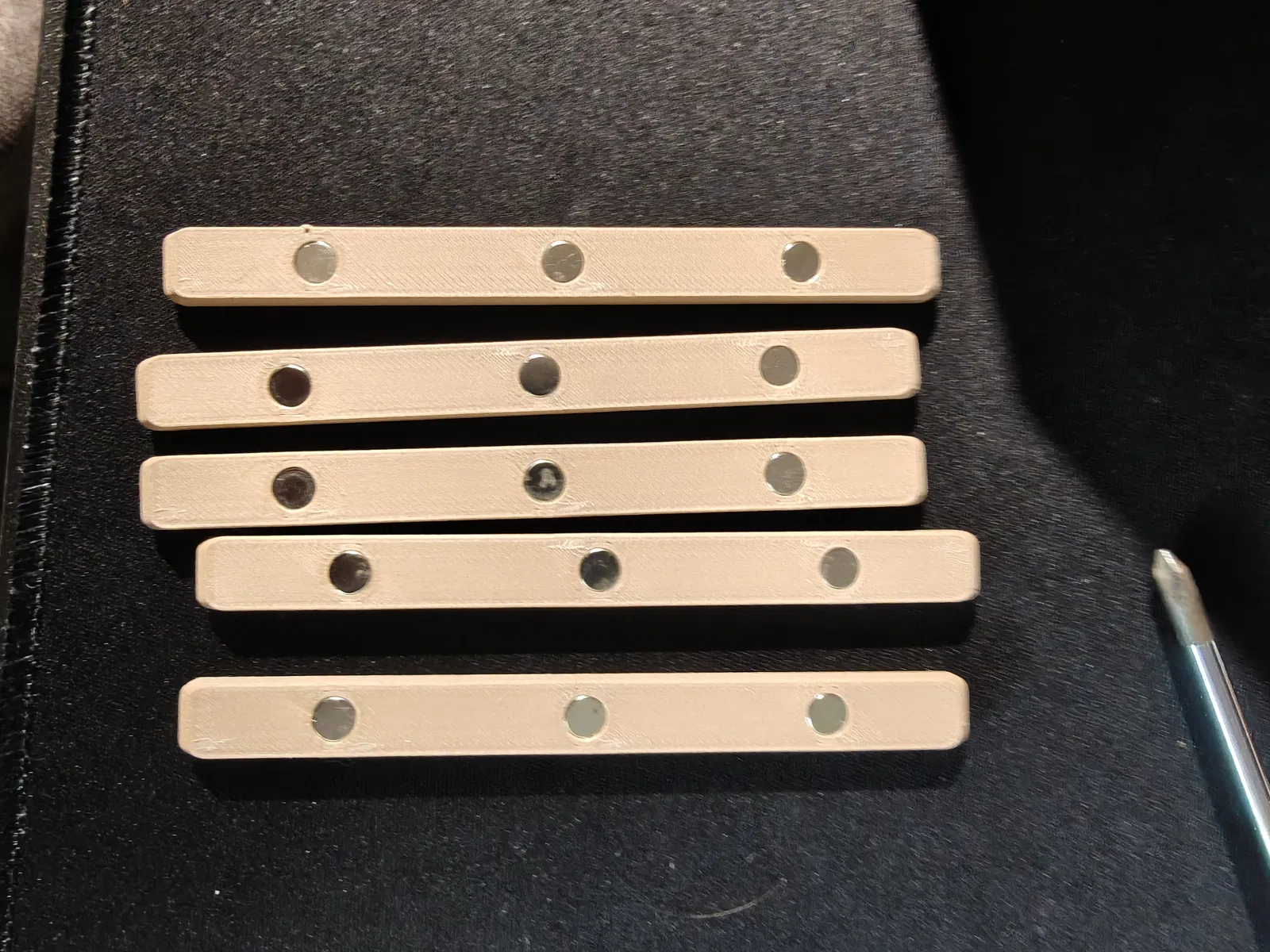

• Mặt trước nam châm: Thanh mặt trước được thiết kế để lắp đặt và tháo rời dễ dàng nhờ sử dụng nam châm 6x2mm.

• Quản lý dây: Bổ sung thêm nắp che dây phía trên giúp đi dây gọn gàng và mang lại diện mạo chuyên nghiệp.

• Để sử dụng quạt PWM và nút tắt nguồn, bạn hãy thêm các dòng sau vào file config.txt:

[all] dtoverlay=gpio-fan,gpiopin=18,temp=60000 dtoverlay=gpio-shutdown,gpio_pin=27

Hướng dẫn đấu nối GPIO:

Danh sách linh kiện (BOM):

Phần cứng điện tử:

• 1x Raspberry Pi 4B
• 1x Bo mạch mở rộng X872
• 1x Bộ chuyển đổi Waveshare
• 1x Tản nhiệt GeekPi Ice Tower
• 1x Màn hình OLED SSD1306
• 1x Nút nguồn kim loại 12mm (có LED)
• 1x Quạt 25x25x5mm (hút khí)

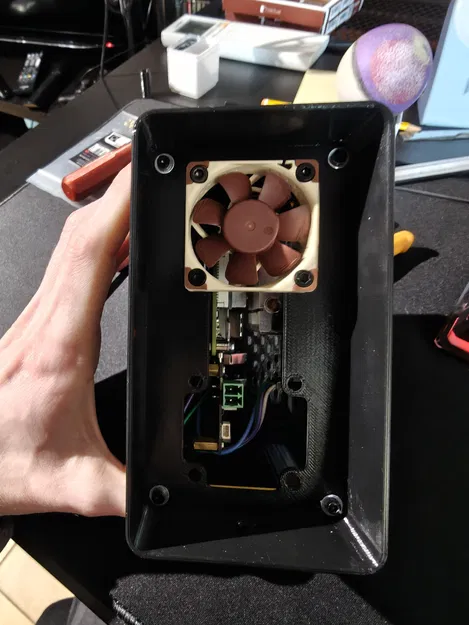

• 2x Quạt 4010 5V PWM (phía trước)

Ốc vít & linh kiện đi kèm:

• Heat insert: 13x M2.5 (dài 3mm, đường kính ngoài 4mm)
• Nam châm: 30x Nam châm Neodymium tròn 6x2mm
• Trụ đồng: 4x M2.5x9mm
• Ốc vít:
  • 5x M2.5x5mm đầu bằng (cho mặt trước & sau)
  • 8x M2.5x8mm (cho Ice Tower & quạt 25mm)
  • 4x M2.5x6mm (cho bộ chuyển đổi)
  • 4x M3x12mm (cho quạt trước)
• Đai ốc: 4x M3
