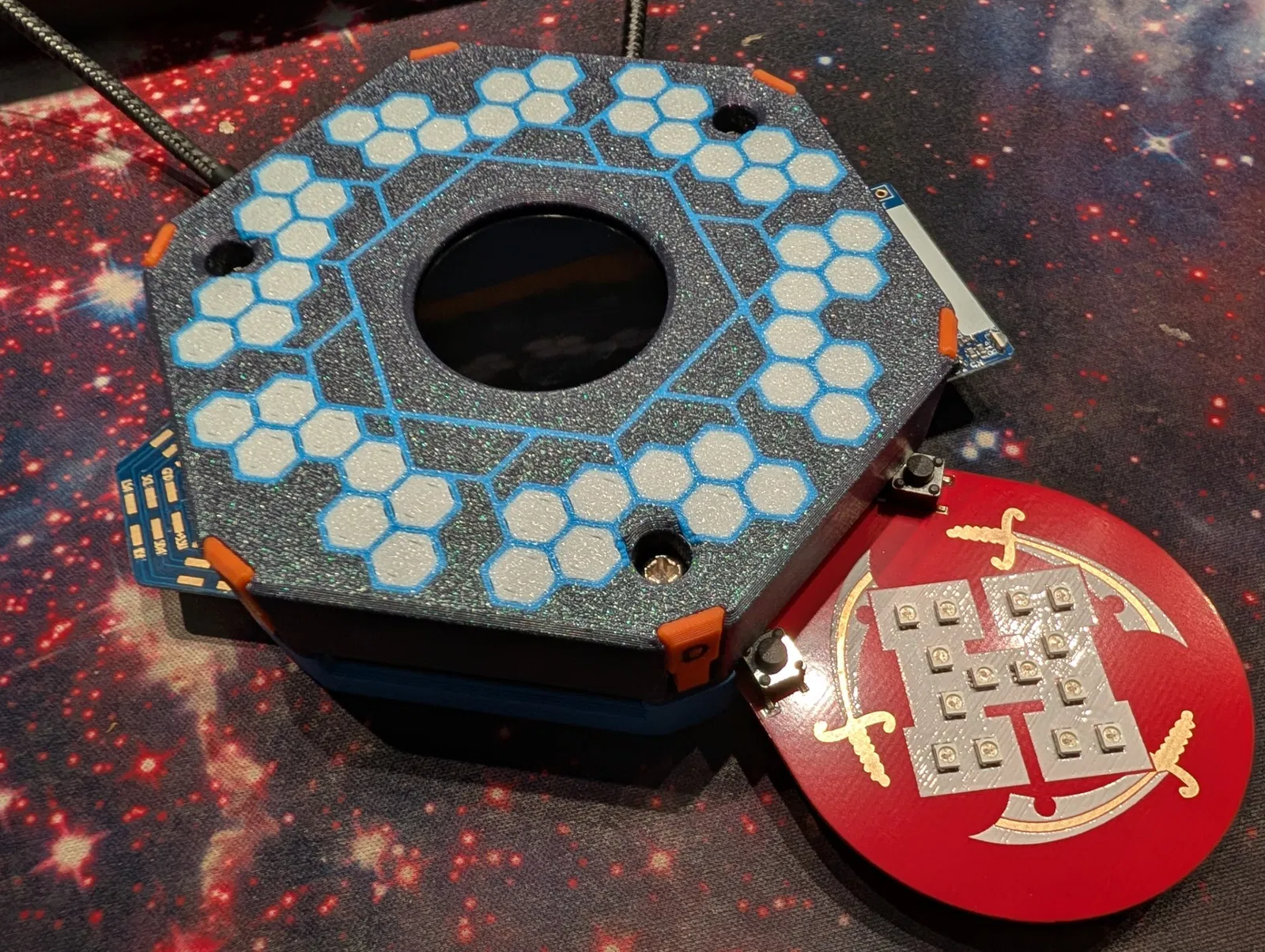

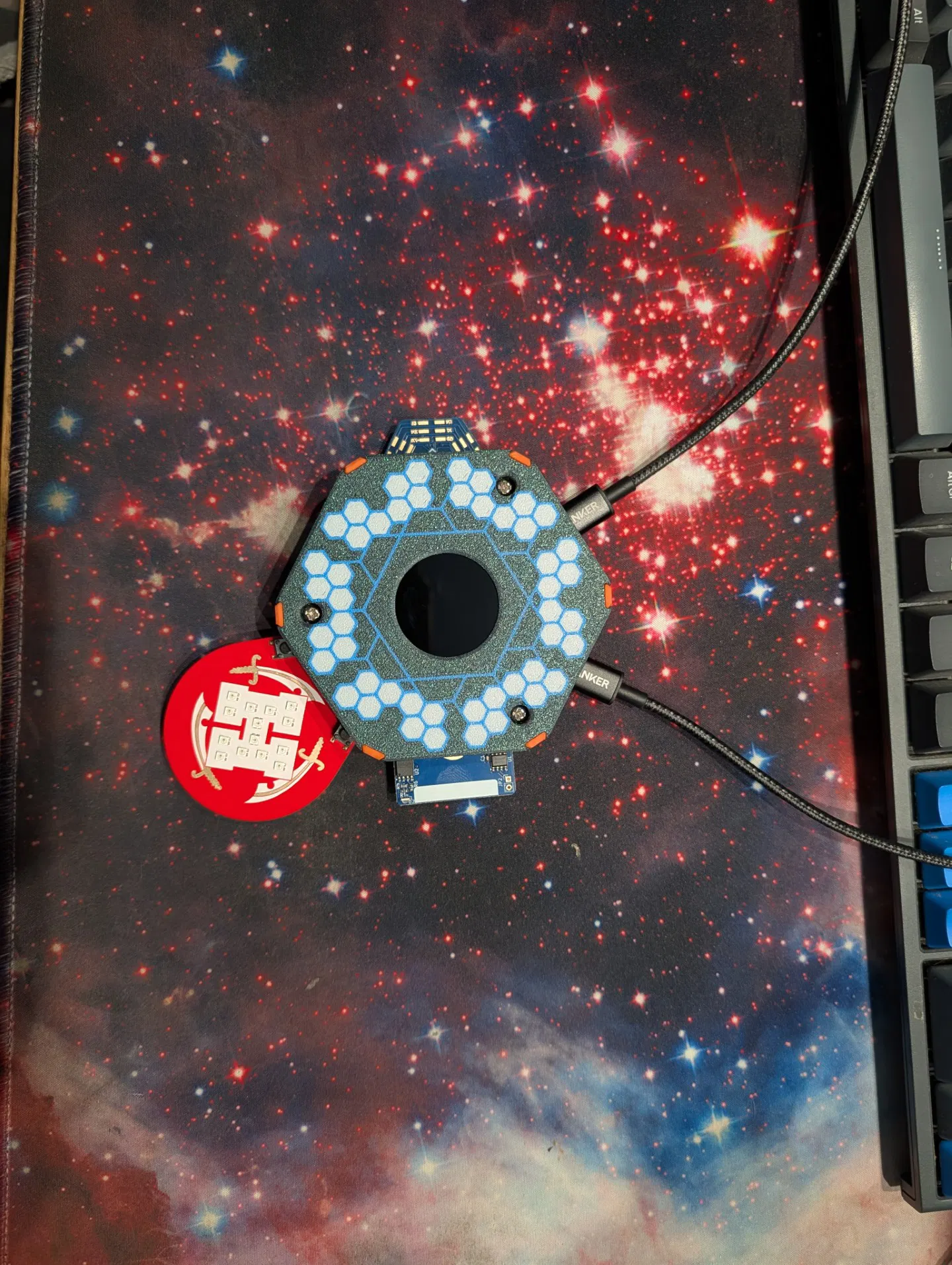

Ốp lưng EMF Tildagon Badge (Huy hiệu EMF 2024)

Lỡ làm mất đèn LED? Bị hỏng nút bấm? Tui cũng bị y chang! Hãy bảo vệ mấy cái bóng đèn và nút bấm quý giá đó bằng chiếc ốp lưng này cho chiếc huy hiệu của bạn.

Đặc điểm:

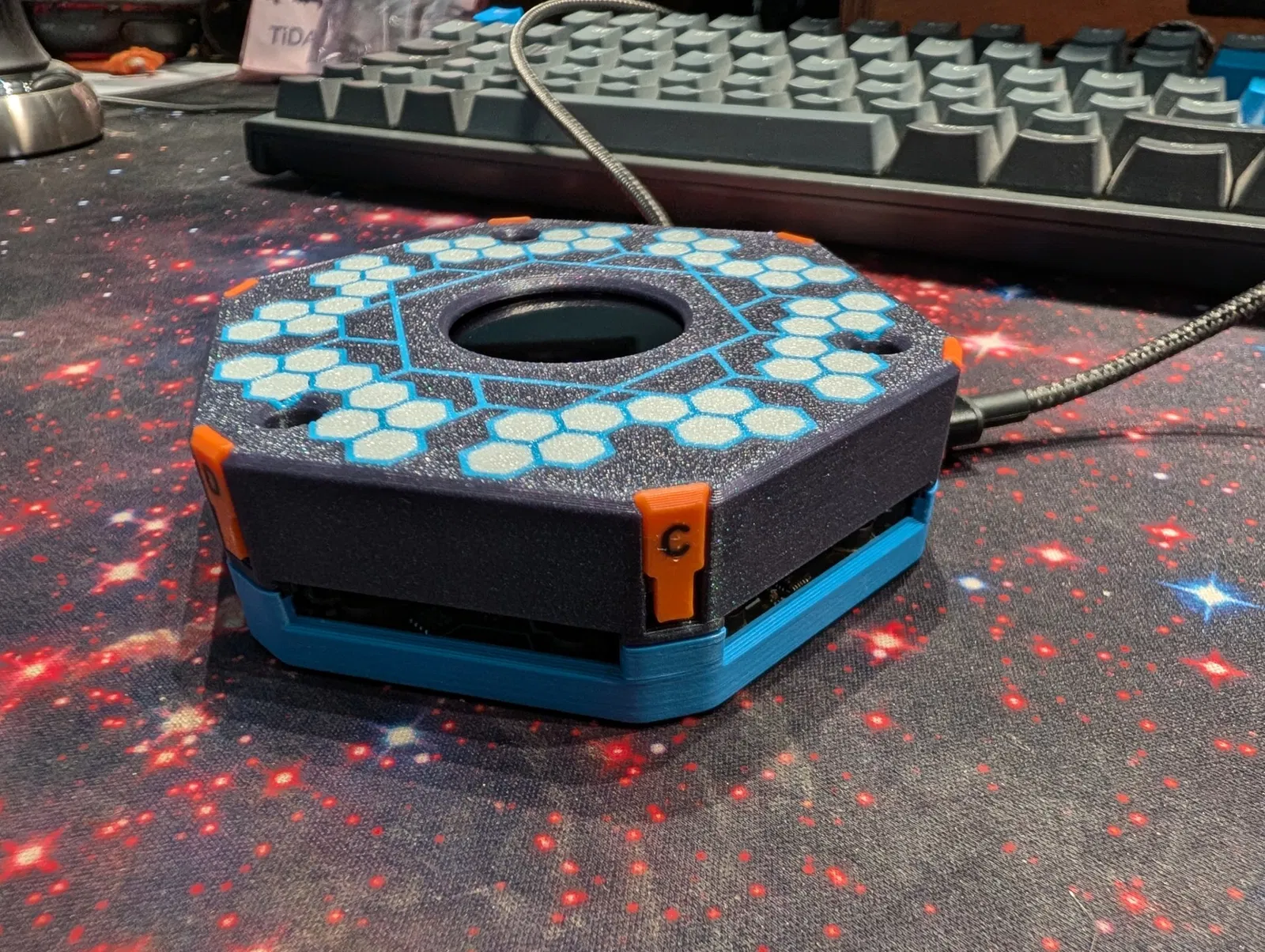

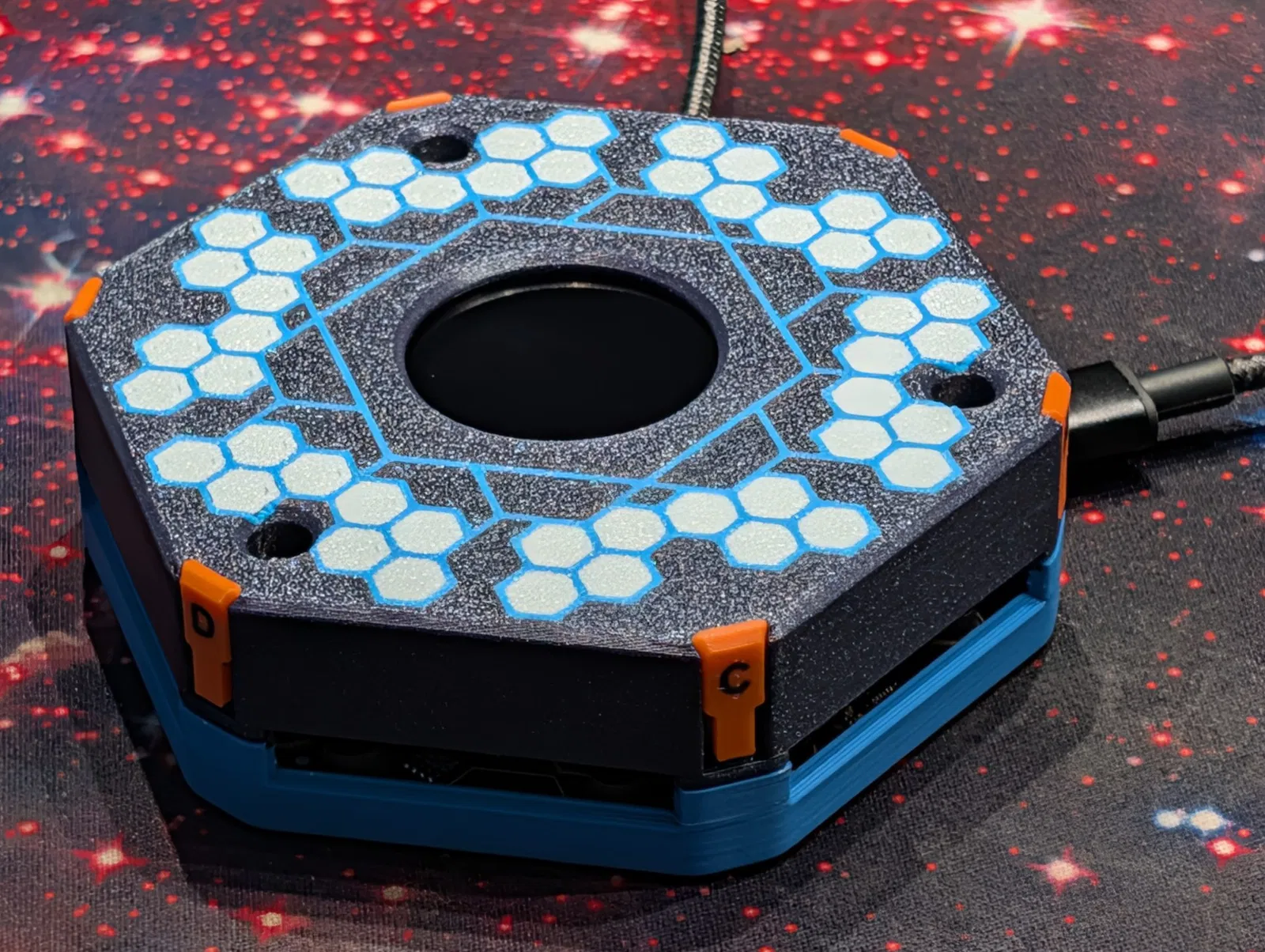

• Bao bọc mặt trước và sau giúp tránh hư hỏng.

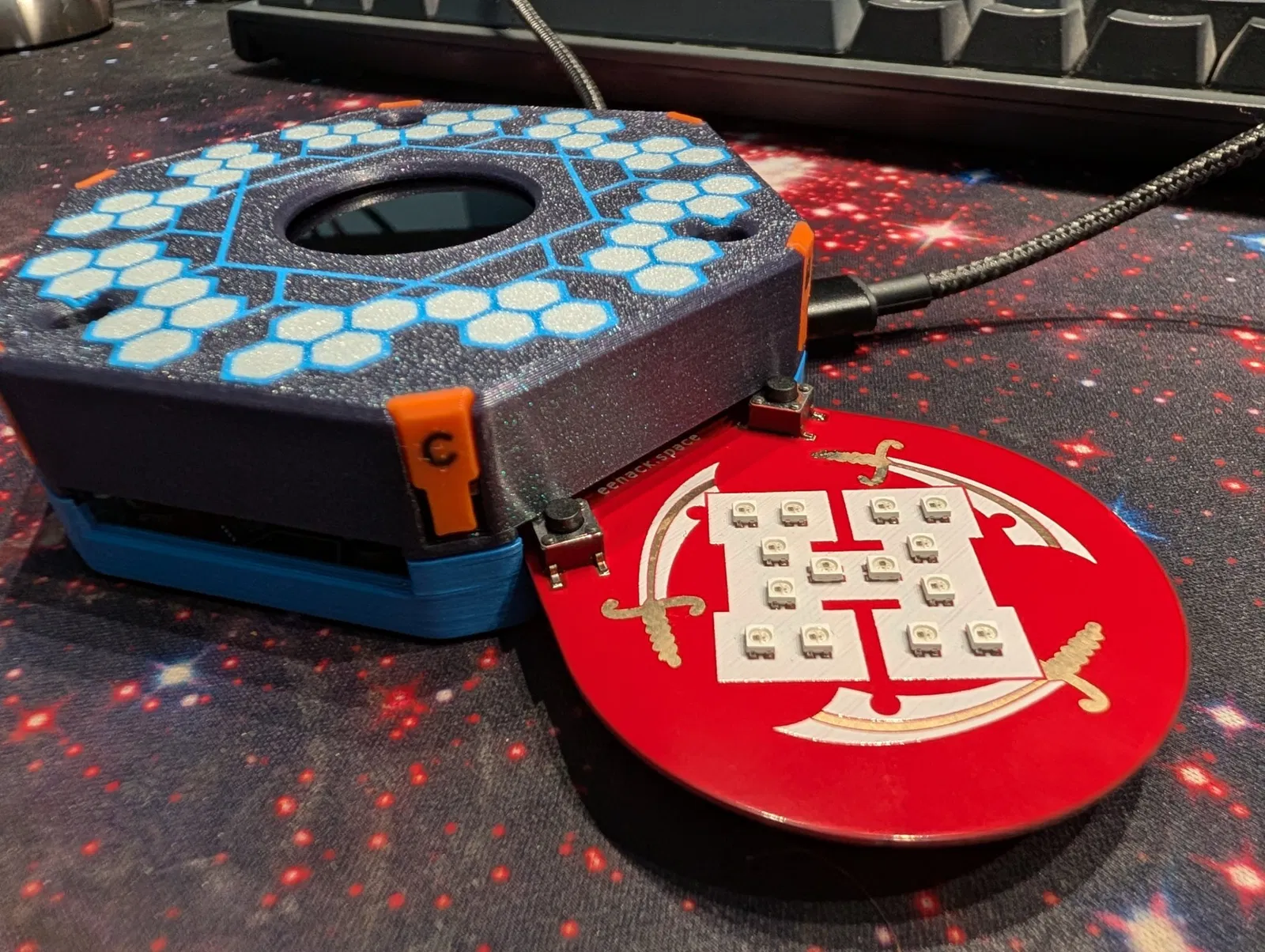

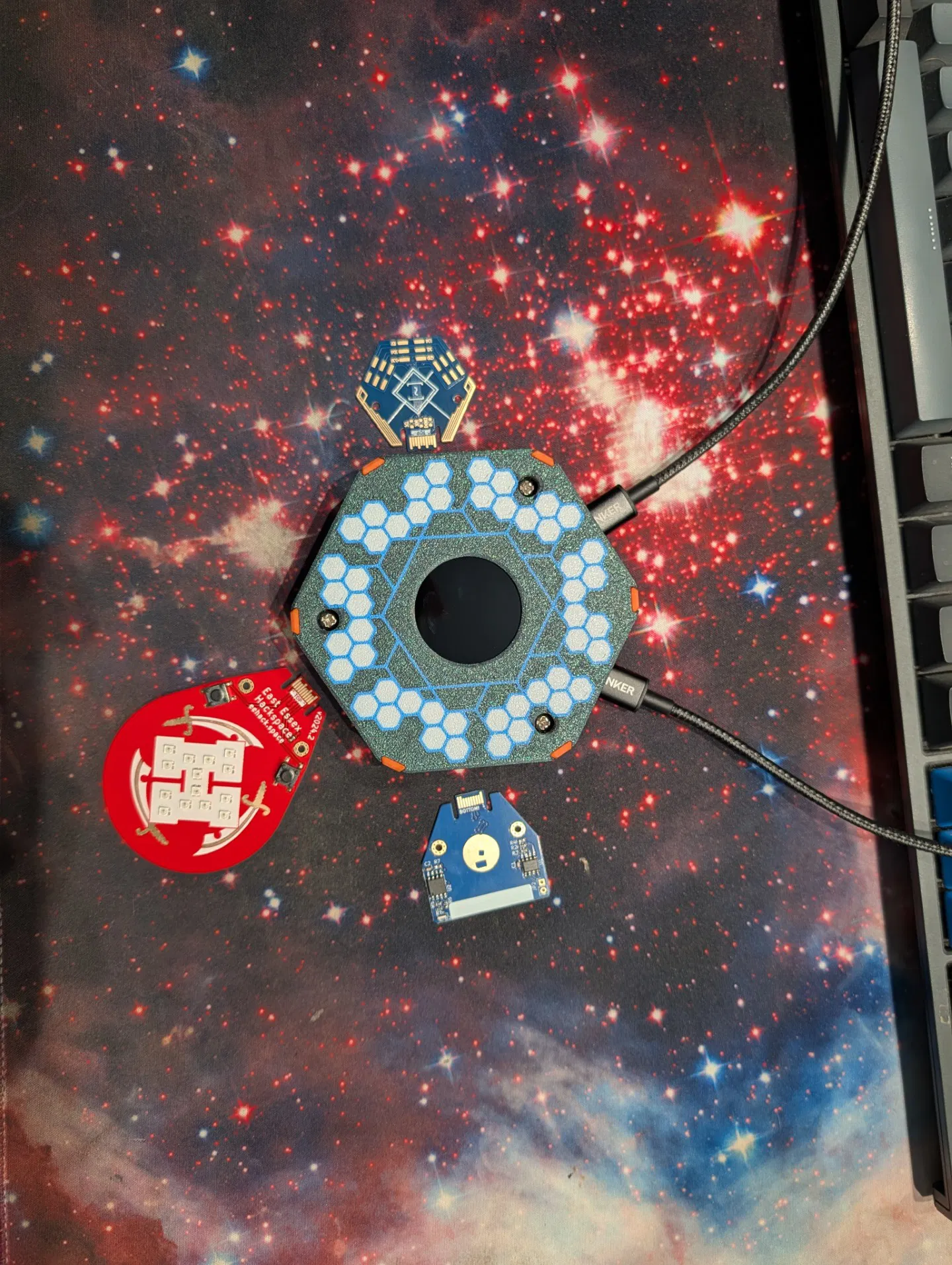

• Các cổng hexpansion hoàn toàn có thể sử dụng được. Hỗ trợ HẦU HẾT các module hexpansion.
• Các nút bấm chính được bảo vệ hoàn toàn và dễ nhấn hơn nhiều.
• Nút bấm có thể thay đổi được. Bạn có thể tự tạo kiểu, thêm màu sắc tương phản mà không cần in đa vật liệu. In ở hướng tối ưu để đảm bảo độ bền và độ đàn hồi. Dễ dàng thay thế nếu bị hỏng. Hoặc cứ để trống nếu bạn thích thử thách.

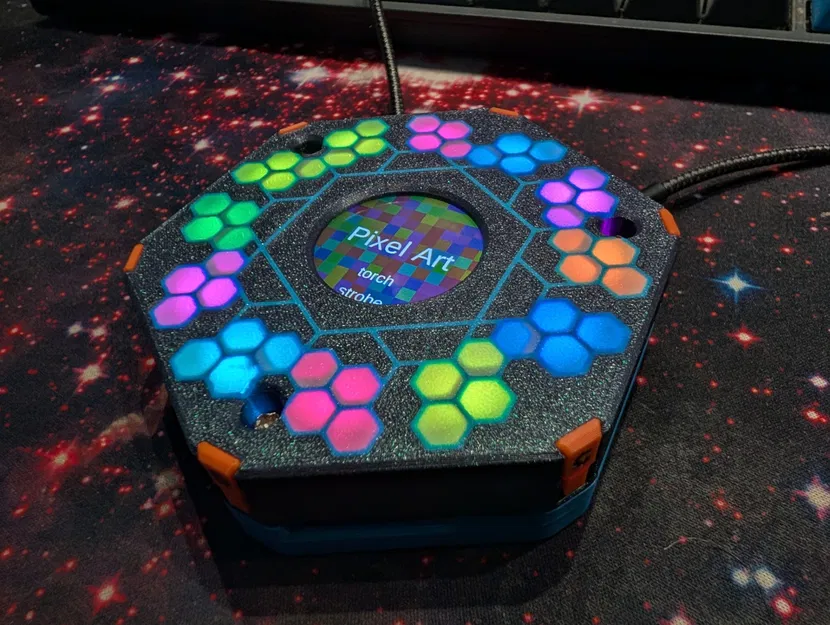

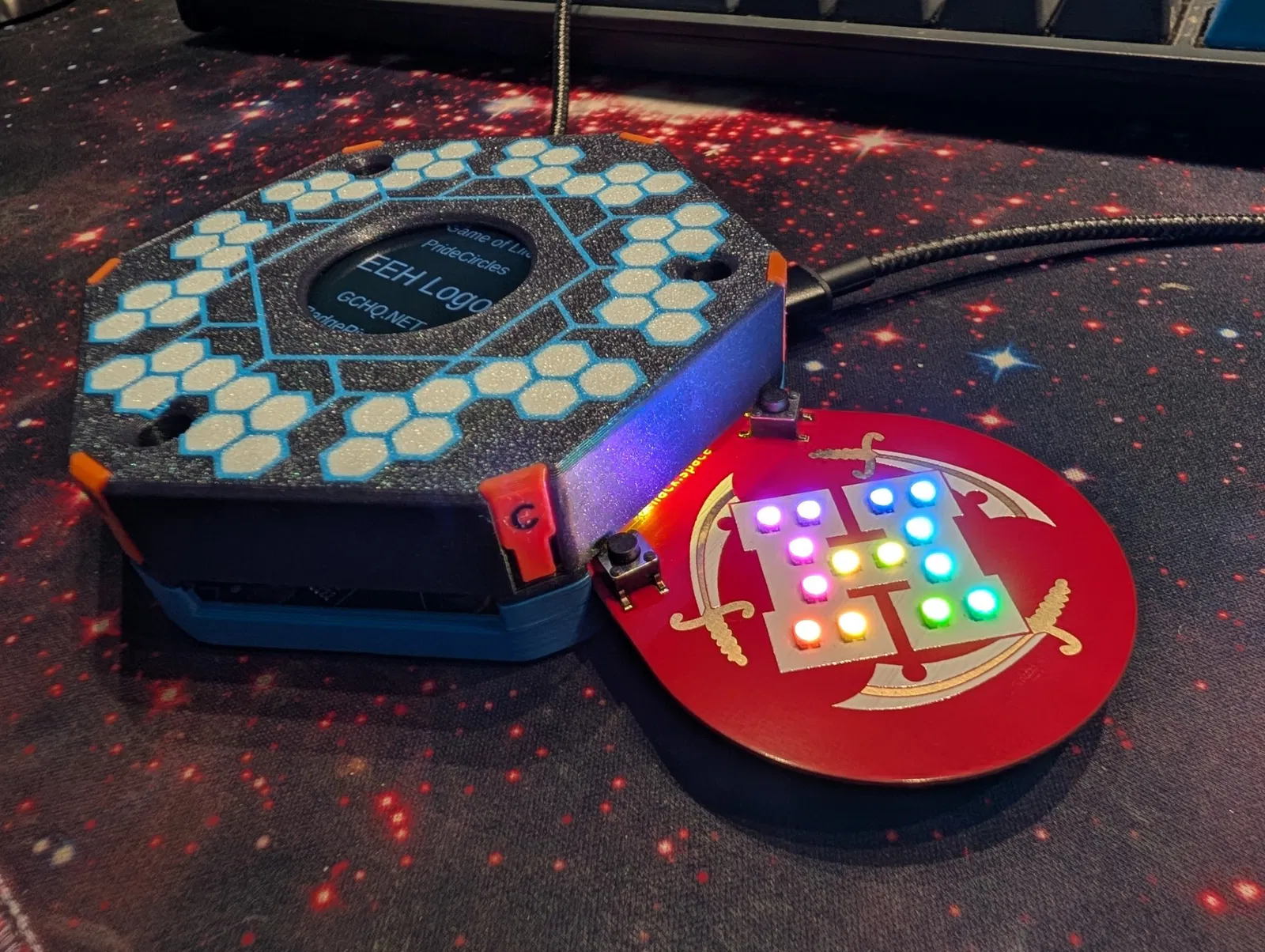

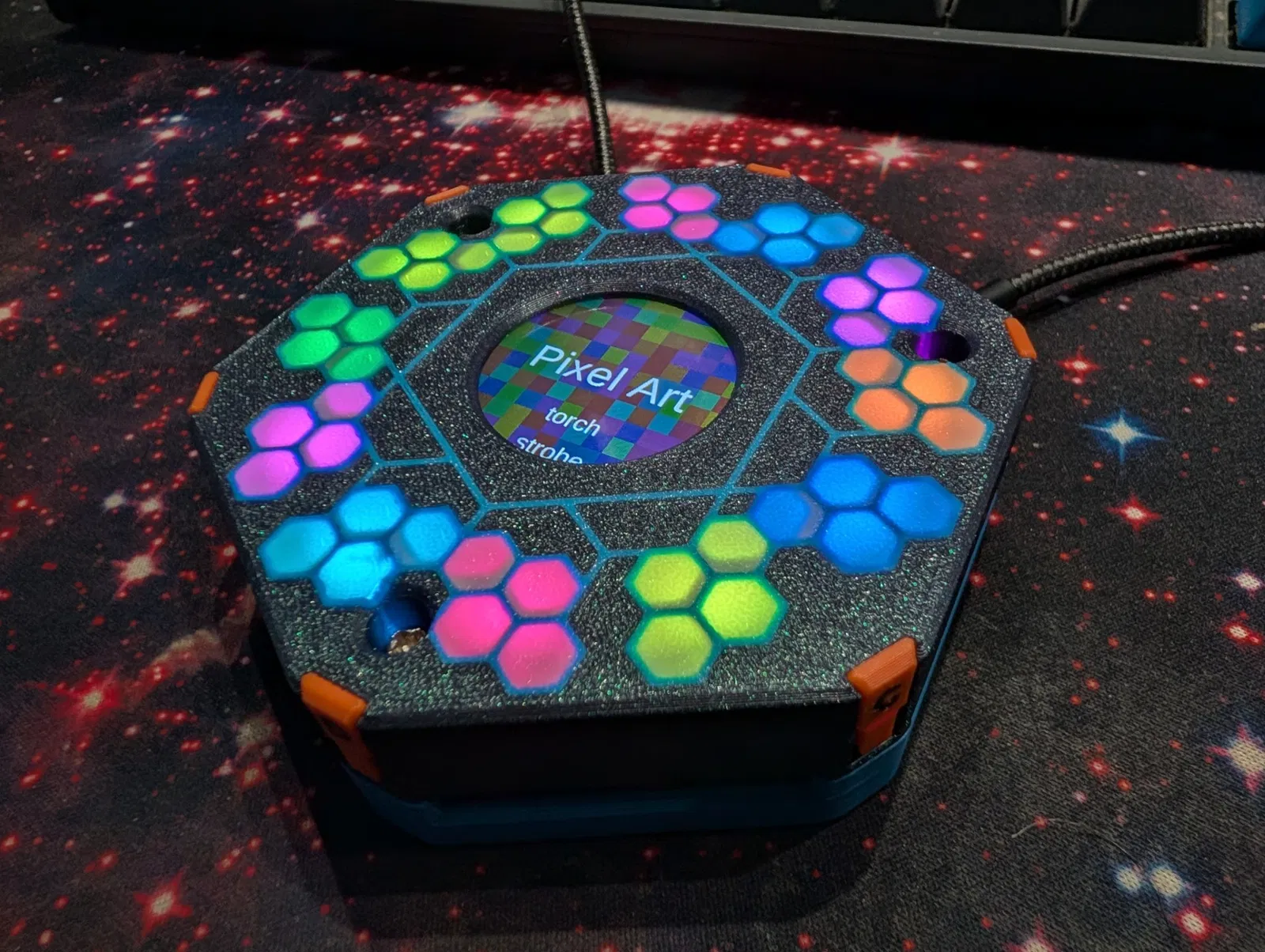

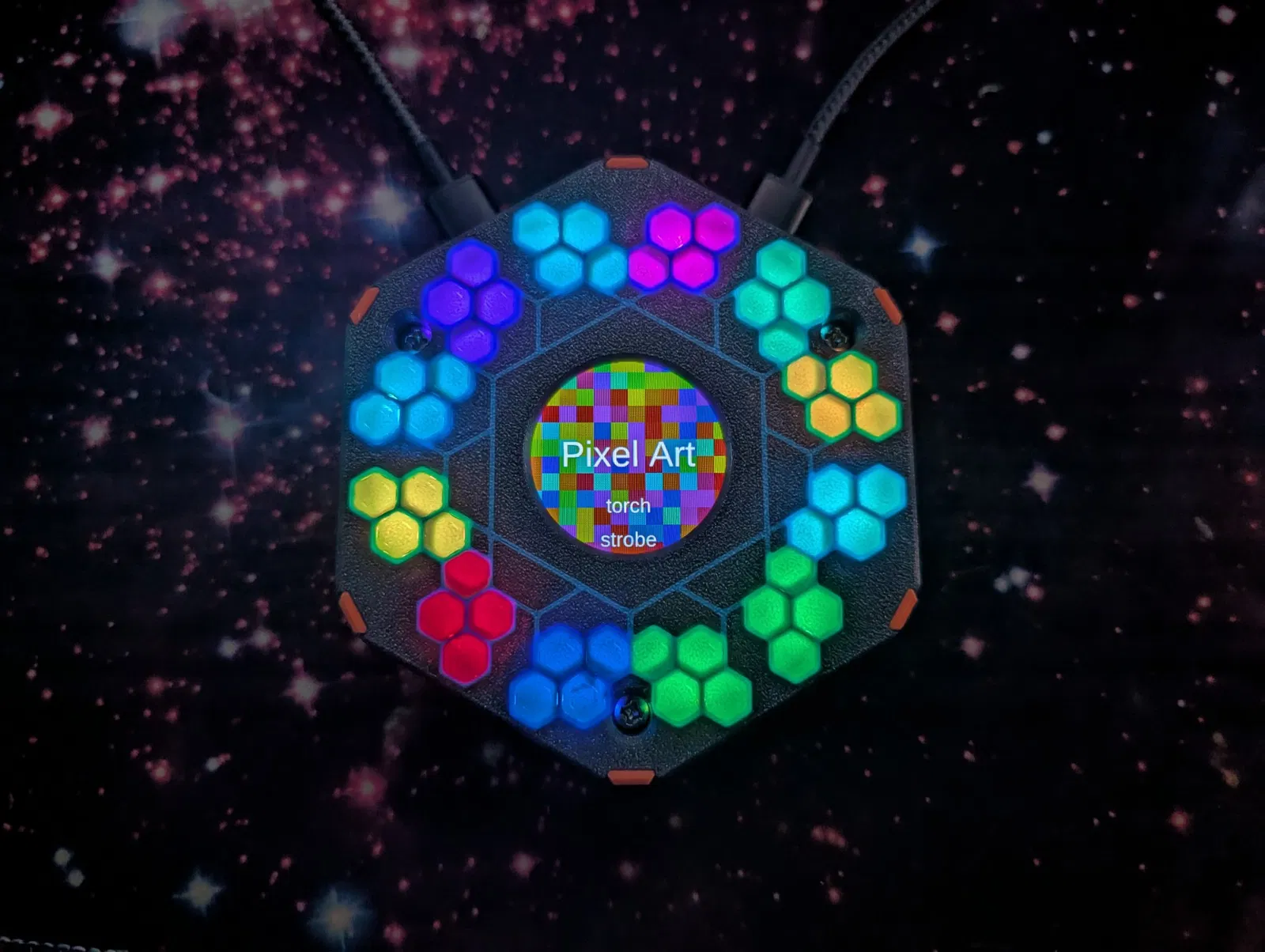

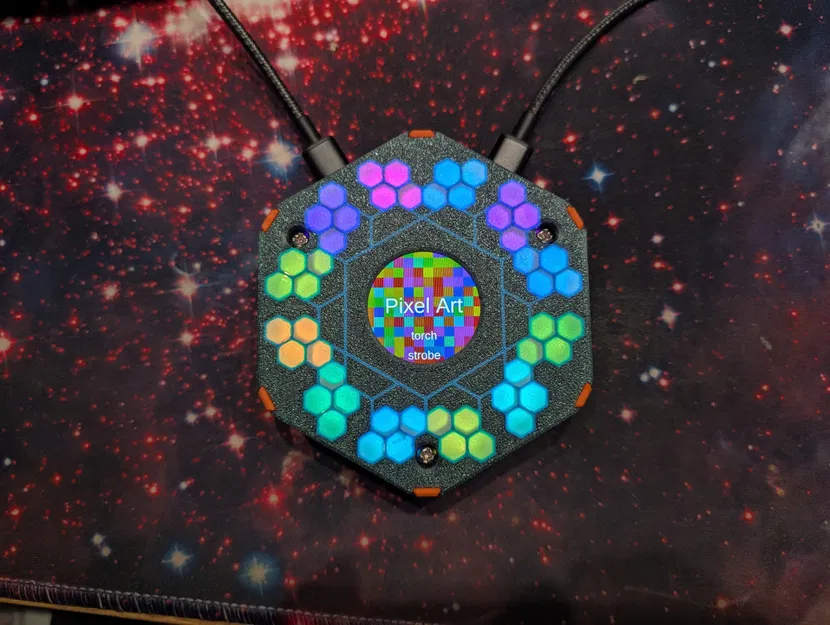

• Tích hợp bộ khuếch tán (cho in đa vật liệu) hoặc các lỗ (cho in đơn vật liệu) để đèn LED phía trước tỏa sáng.
• Có giá đỡ màn hình để tránh va đập.
• Nắp lưng tùy chọn, không bắt buộc.
• Càng nhiều hình lục giác càng đẹp, ai mà chẳng thích thêm nhiều hình lục giác chứ, đúng không?

Linh kiện cần thiết:

• 3 ốc M3 dài 6mm cho nắp trước. Tui không nhớ rõ đây có phải loại ốc đi kèm huy hiệu không, nhưng 5mm chắc cũng vừa.
• 3 ốc M3 dài 4mm cho nắp sau. Loại đầu phẳng là tốt nhất.

Lưu ý khi in:

• Mọi chi tiết đều có thể in 100% không cần support.
• Đã in thử trên máy Bambu Lab P1S với đầu phun 0.4mm.
• Sử dụng cài đặt 0.16mm Optimal.
• Sử dụng tường Arachne.
• In bằng PLA rất ổn. PETG chắc cũng tốt nhưng tui chưa thử.
• Các nút bấm in bằng PLA vẫn linh hoạt rất tốt. PETG cũng là lựa chọn tuyệt vời cho phần này.
• Các hình lục giác khuếch tán nên để họa tiết lớp trên cùng là 'concentric'. Đừng để lớp dưới là 'concentric' vì các miếng khuếch tán dễ bị bung ra, nên để 'monotonic' thì bám chắc hơn.

Hướng dẫn lắp ráp:

• In phần trên của vỏ, giá đỡ màn hình và một bộ nút bấm.
• Gắn các nút bấm vào các khe ở mỗi góc, đầu nhỏ hướng xuống dưới.

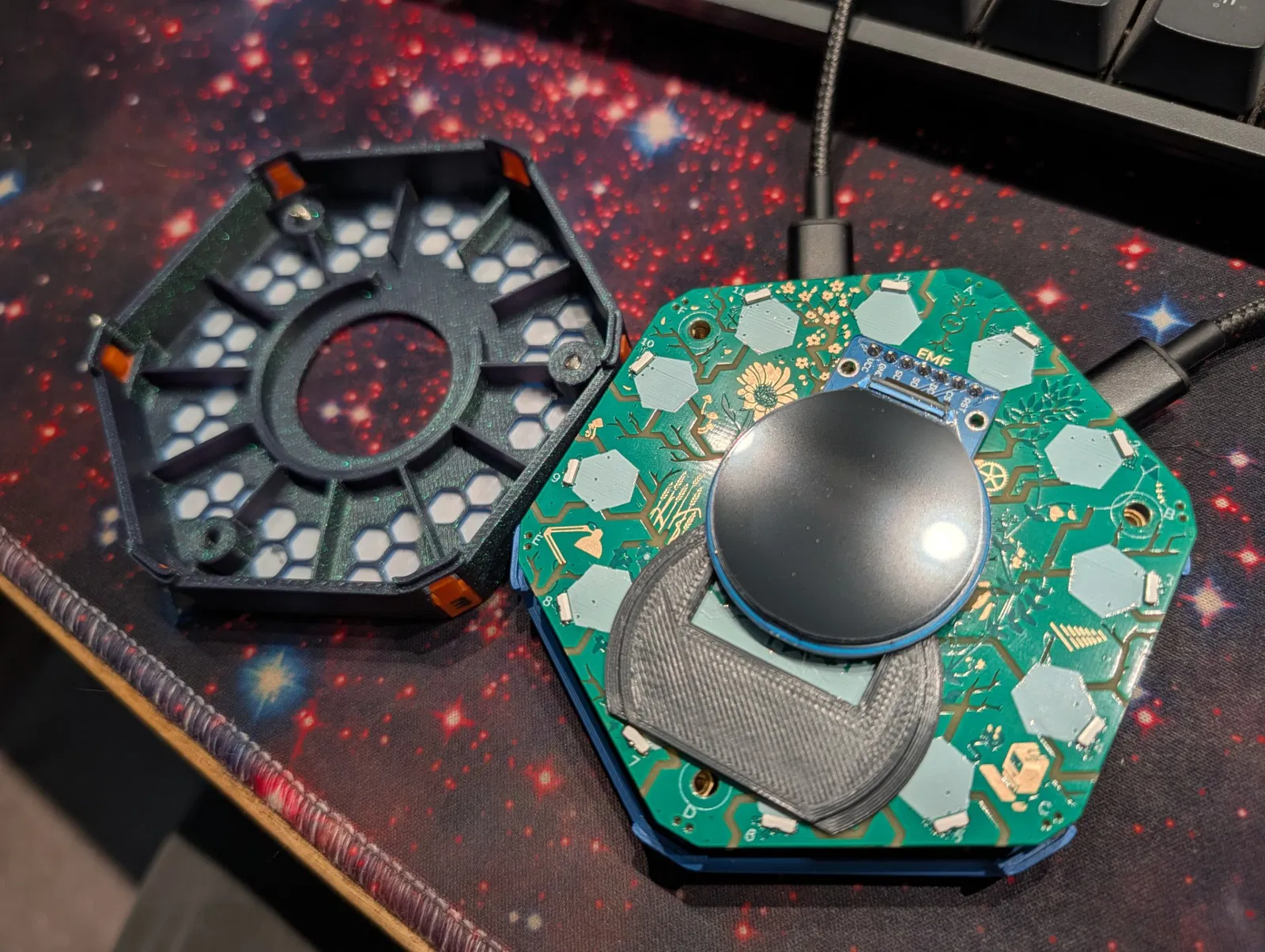

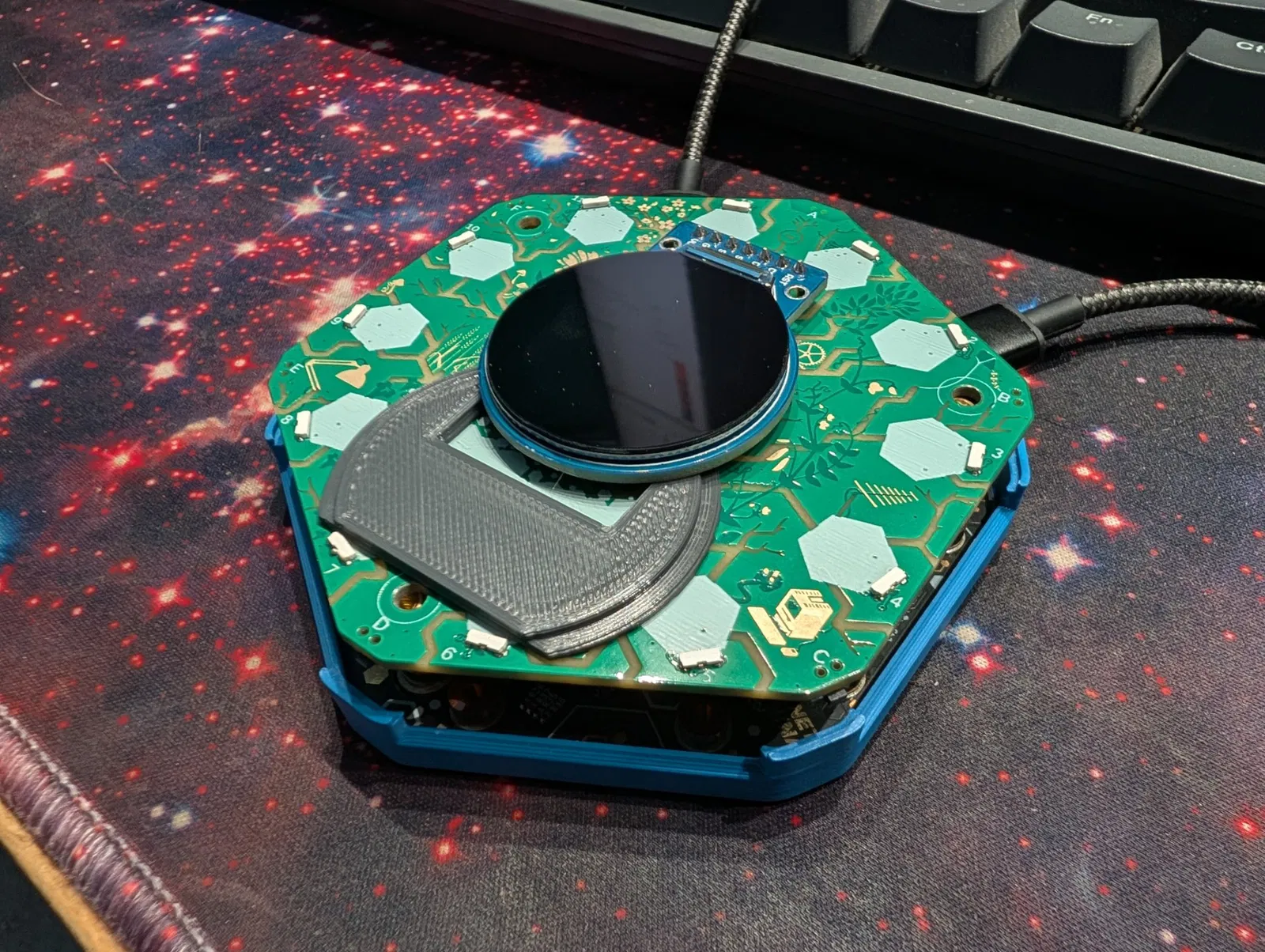

• Trượt giá đỡ màn hình xuống dưới màn hình với mặt lớn hướng về phía PCB (xem ảnh), cho đến khi mặt nhỏ khớp với màn hình.
• Căn chỉnh vỏ, đảm bảo phần khoét của tấm chắn sáng khớp với các chân cắm trên màn hình và các lỗ khớp qua PCB vào các trụ bên dưới.
• Sử dụng ốc M3 6mm để gắn vỏ vào huy hiệu.

Tùy chọn:

• In phần dưới của vỏ.
• Căn chỉnh các cổng USB khớp với các lỗ khoét trên vỏ. Nút reset cũng cần được căn chỉnh vào lỗ tương ứng.
• Gắn vào mặt sau bằng ốc M3 4mm.
