Giá treo khăn cơ chế Cam Lock

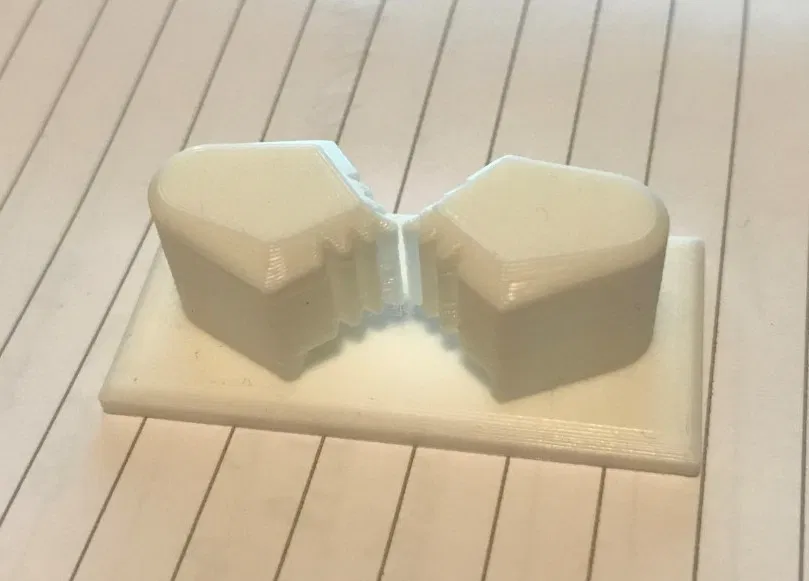

Tái tạo lại mẫu giá treo khăn cơ chế Cam Lock cổ điển từ những năm 1970. Mẫu thiết kế gồm 3 phần dễ dàng lắp ráp, in không cần support, giúp bạn treo khăn gọn gàng và chắc chắn trên tường.
Mô tả
Ba mẹ vợ mình có mấy cái giá treo khăn dùng cơ chế cam lock từ những năm 1970 nhưng không tìm được đồ thay thế.

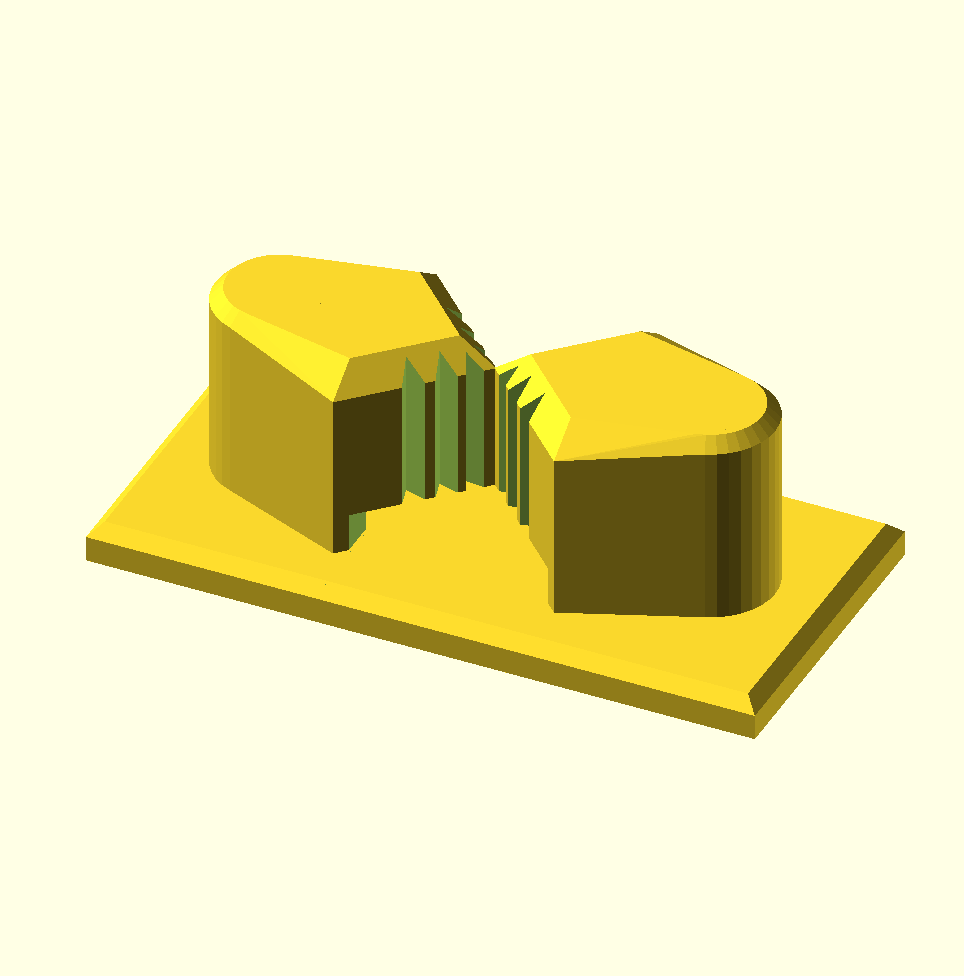

Đoạn mã OpenSCAD dưới đây giúp tạo ra một mẫu khá giống với bản gốc. Bạn có thể in bằng nhựa PLA mà không cần dùng support hay raft.

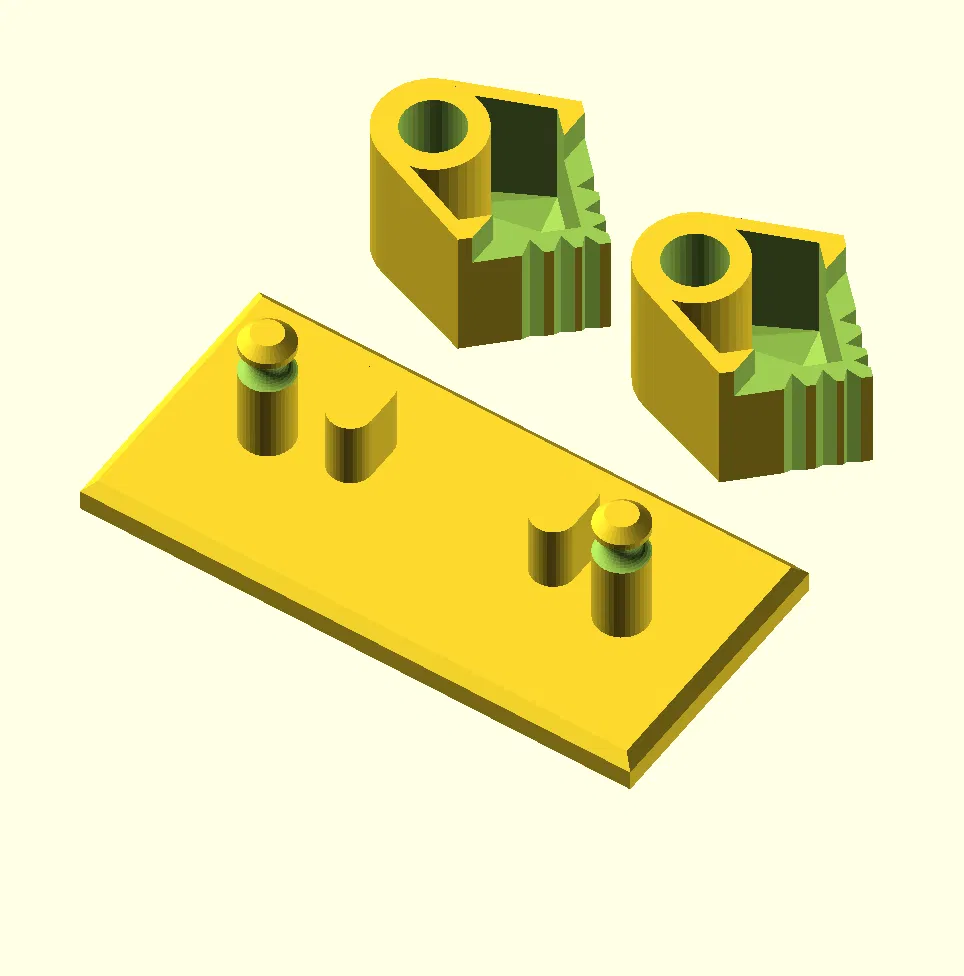

Để sử dụng giá treo này, bạn cần in 3 phần (1 đế và 2 mảnh kẹp - lobe), sau đó lắp ráp bằng cách nhấn các mảnh kẹp vào chốt trên đế. Thiết kế có sẵn một gờ nhỏ trên mảnh kẹp để khớp vào rãnh ở đầu chốt, giúp giữ cố định các mảnh.

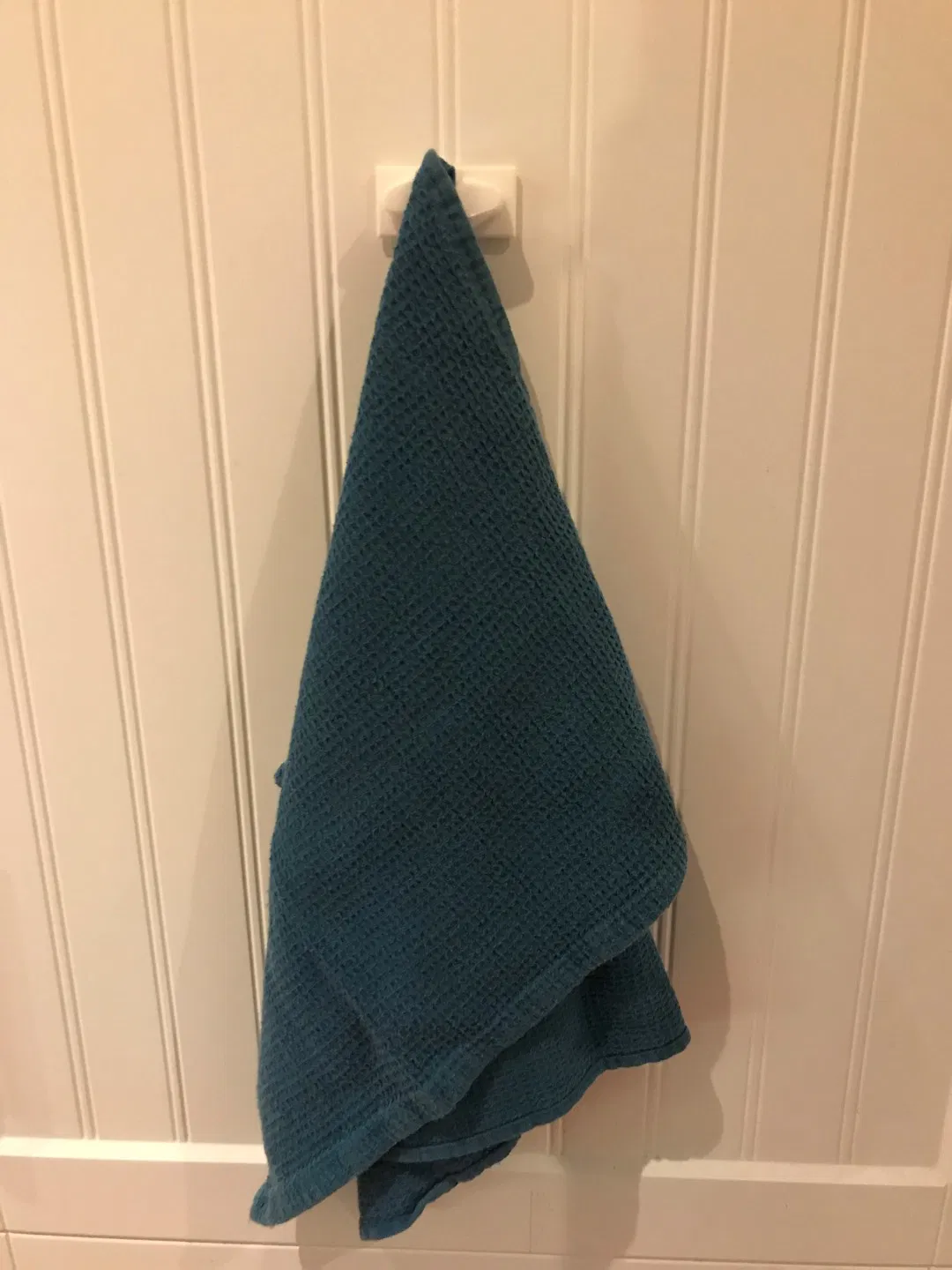

Sau khi lắp xong, bạn chỉ cần dán miếng xốp hai mặt vào mặt sau rồi gắn lên tường. Hãy đảm bảo các mảnh kẹp không bị chúc xuống mà phải đối diện vào nhau. Nếu thấy chúng bị chúc xuống, bạn chỉ cần xoay ngược phần đế lại 180 độ là được.
