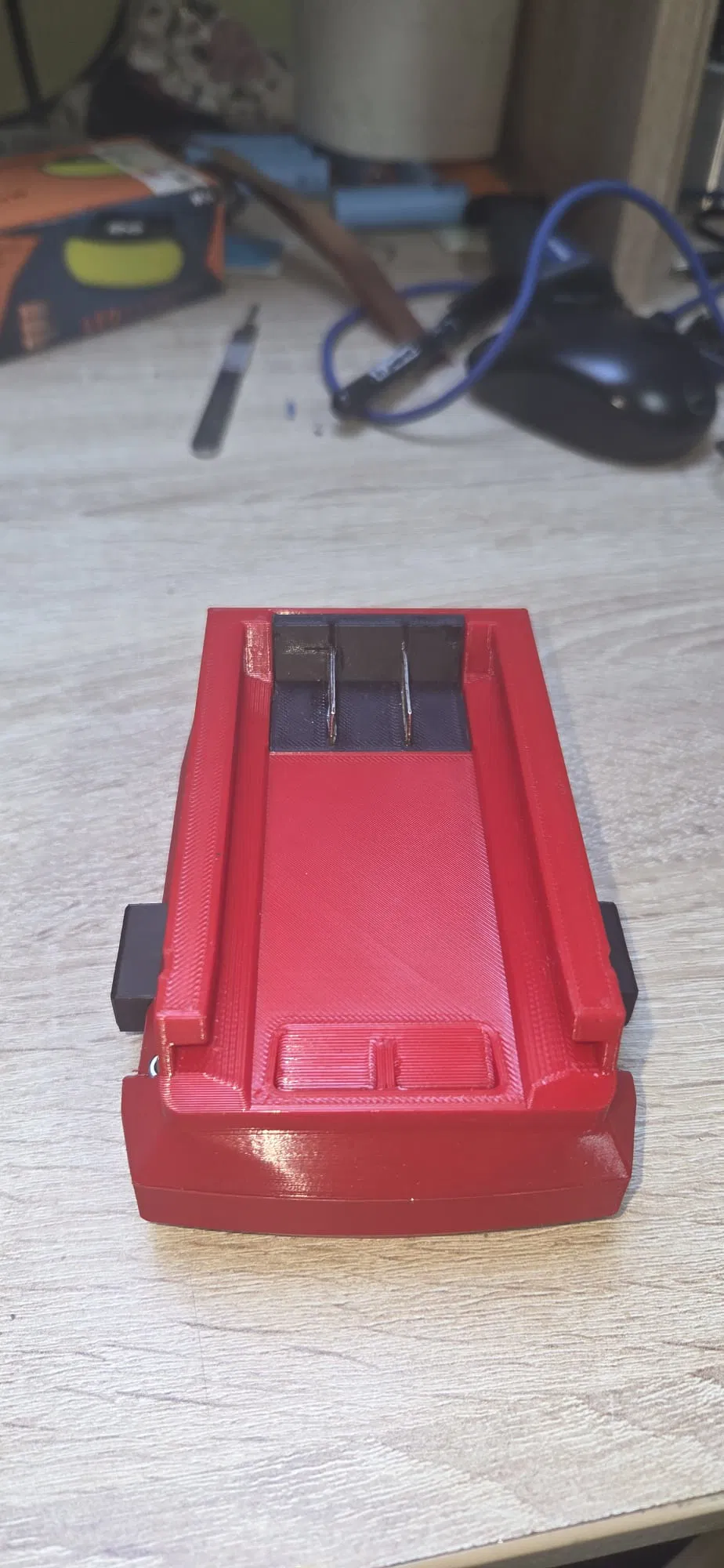

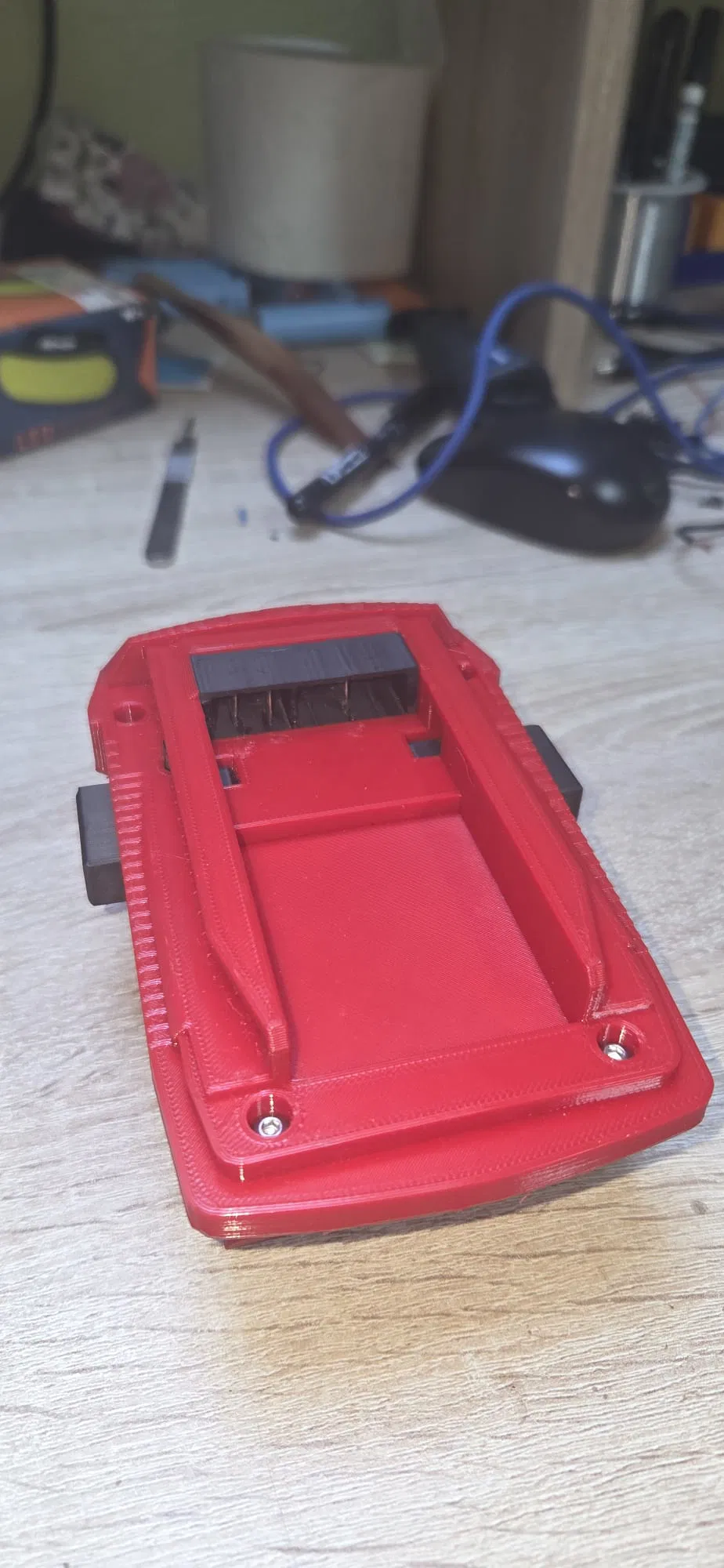

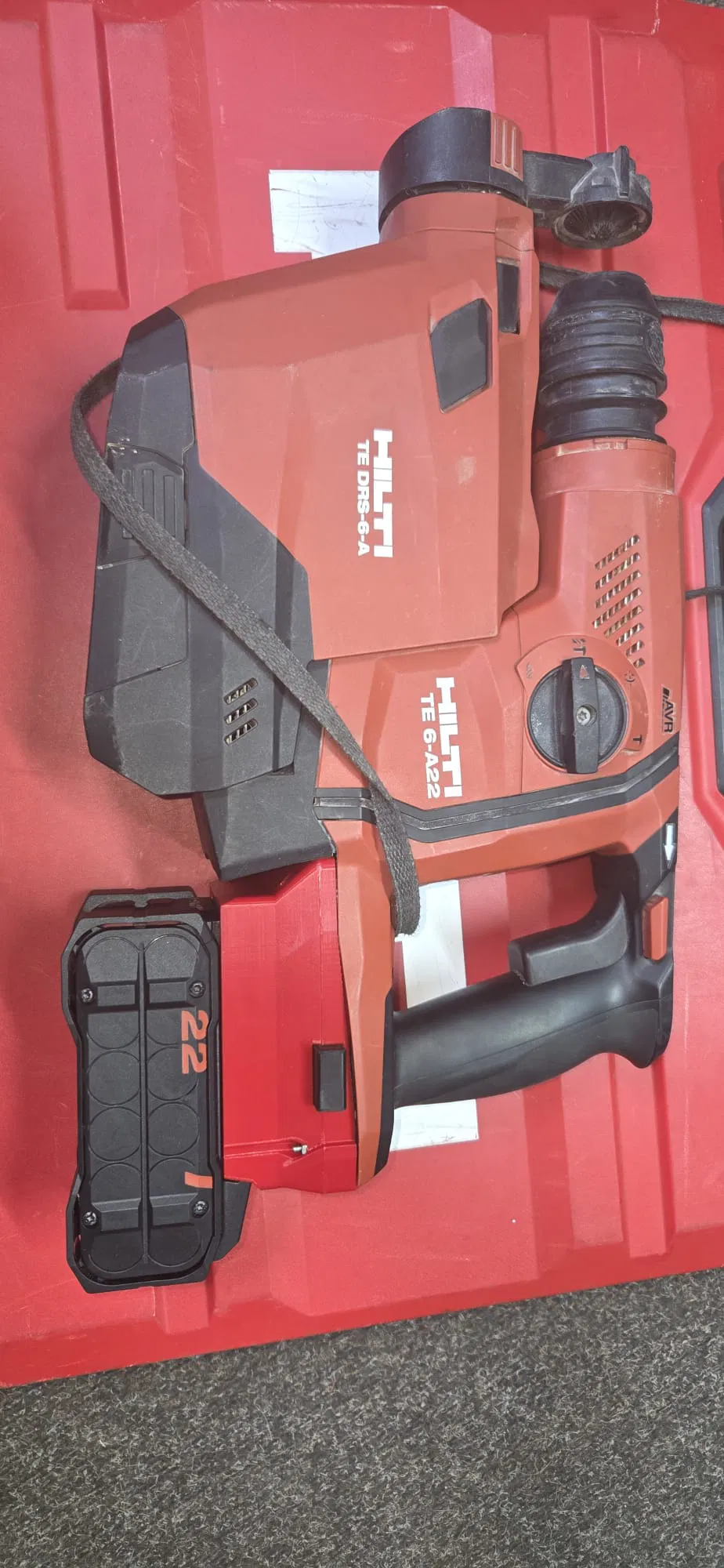

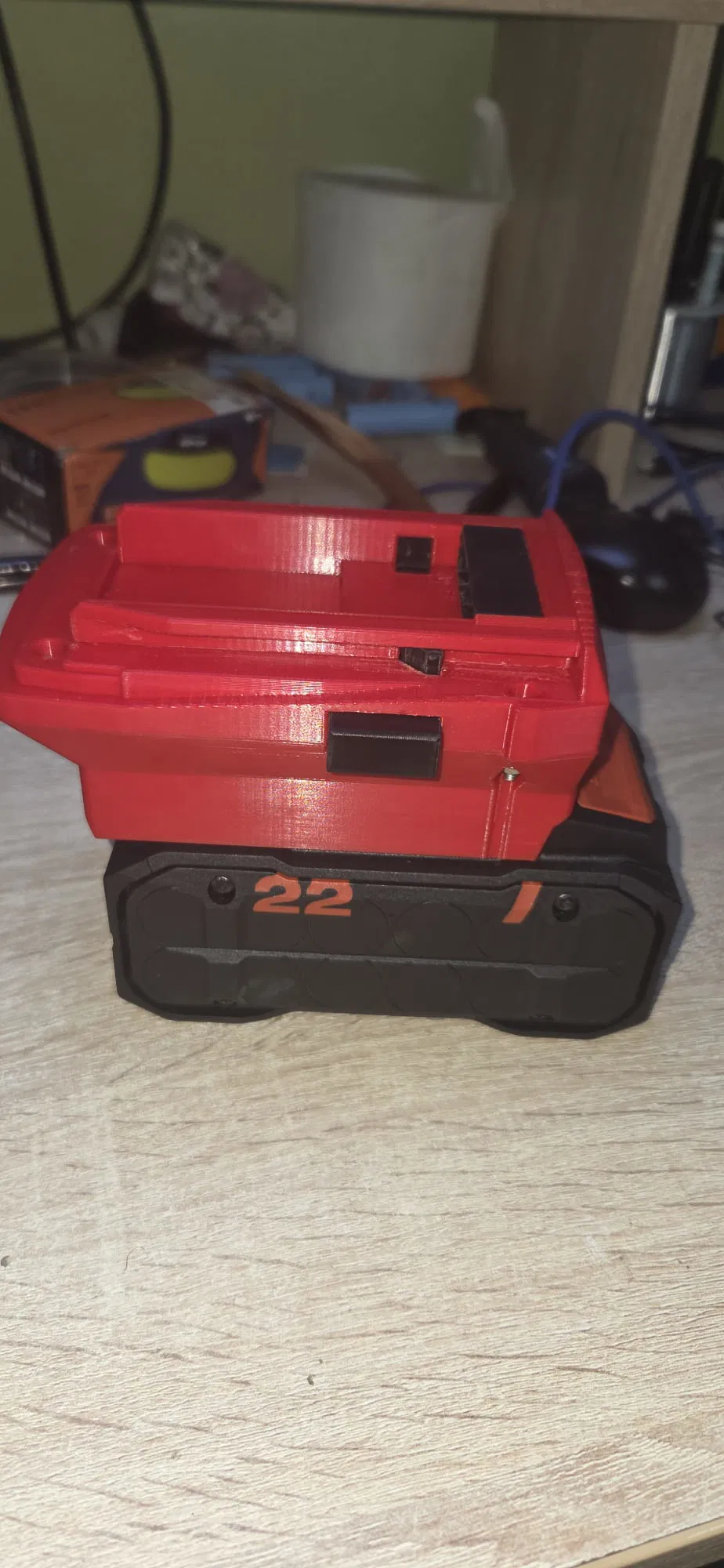

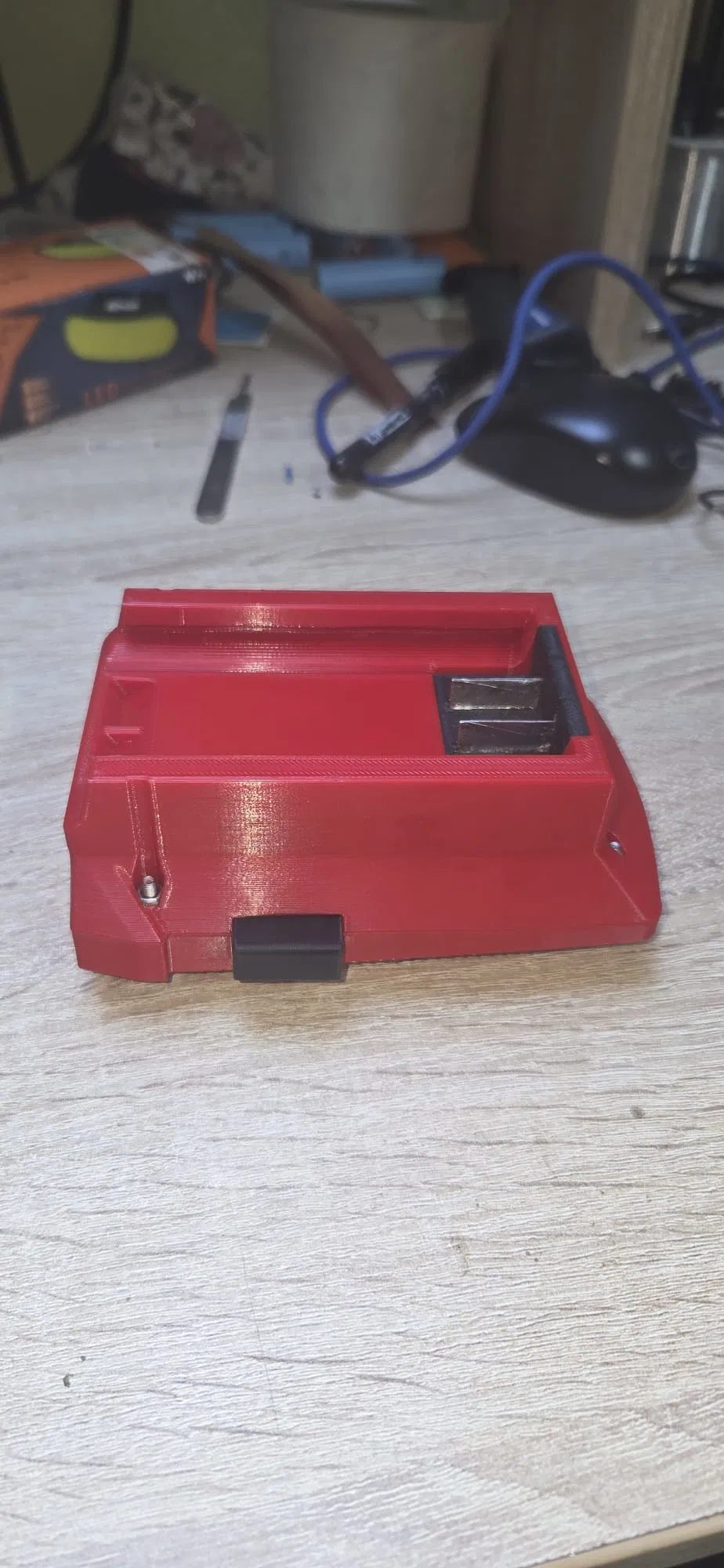

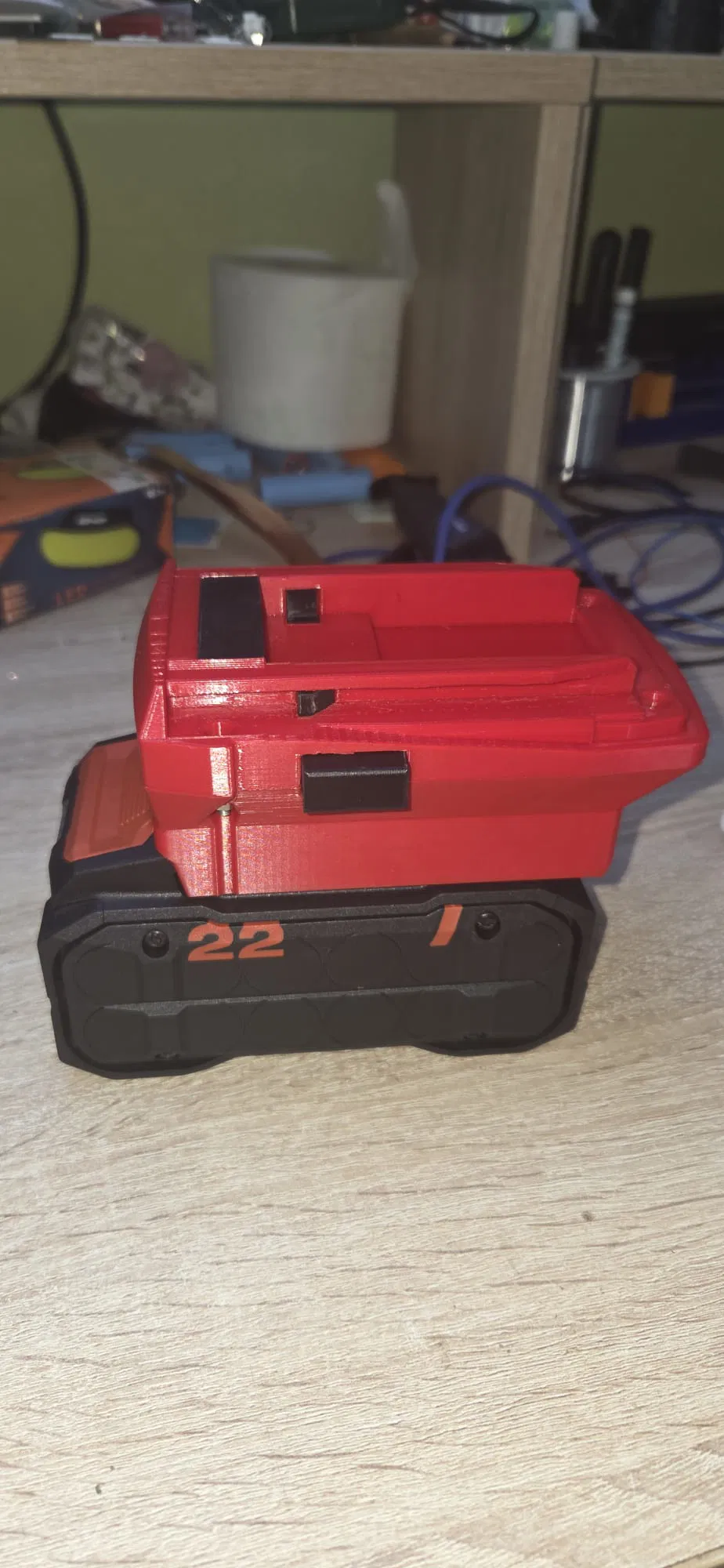

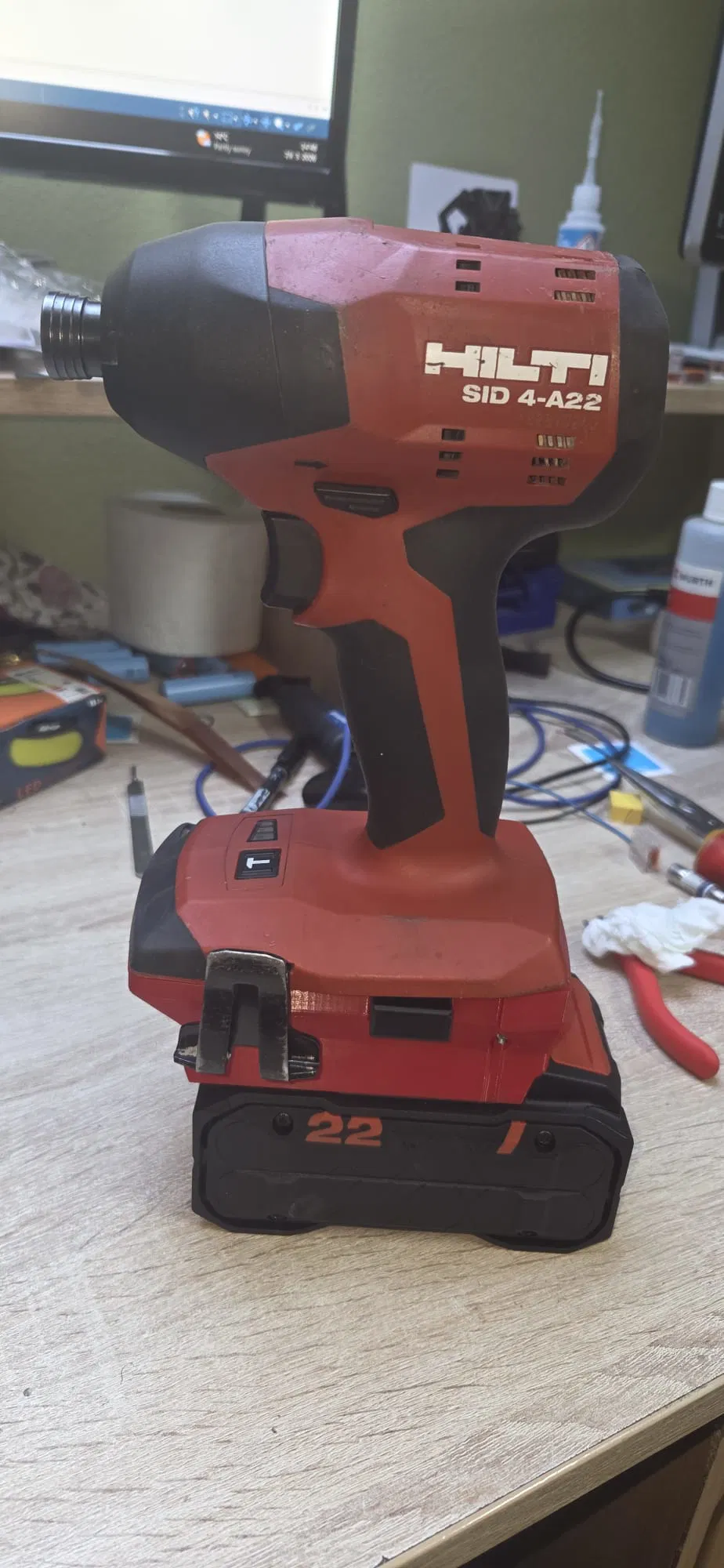

Bộ chuyển đổi HILTI BA22 CPC sang Nuron

Bạn cần chuẩn bị các linh kiện sau:

• 4 đinh 3mm, dài 20mm cho các chốt kẹp
• 2 lò xo cho chốt kẹp - tụi mình tận dụng lò xo bàn nhiệt mặc định của Ender 3 (dài 20mm, đường kính 8mm, dây 0,9mm)
• 4 ốc vít M3 dài 14mm
• 4 đai ốc M3
• Băng keo đồng tiếp địa 15mm x 0,3mm để làm điểm tiếp xúc
• 2 đoạn dây đồng 150mm tiết diện 2,5mm2 để kết nối tiếp điểm
• 1 điện trở từ 5 đến 10 kOhm lắp giữa cực "T" và "-" trên phần BA22 CPC để mô phỏng giá trị nhiệt điện trở của pin

Lưu ý lắp ráp:

• Cần chà nhám và giũa một chút để cơ chế kẹp hoạt động trơn tru.

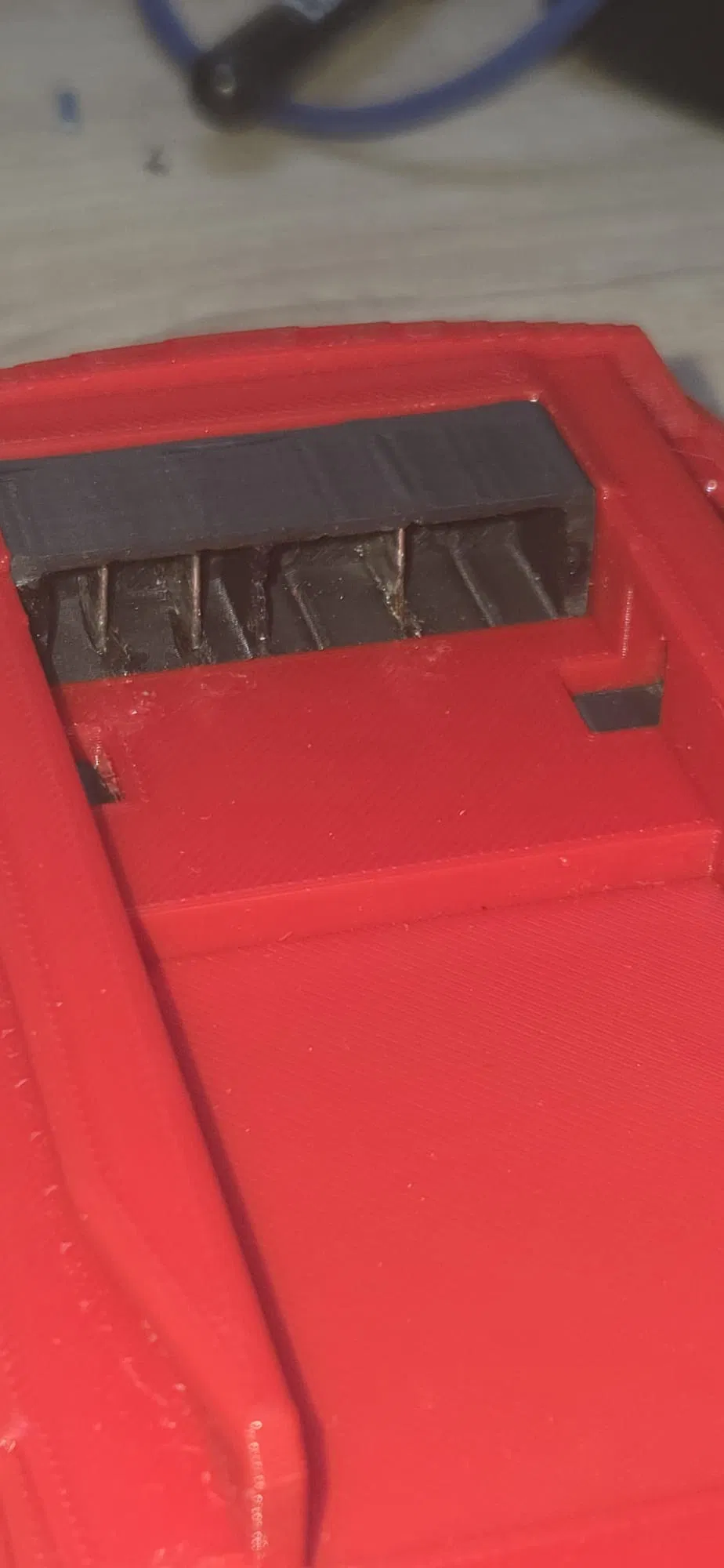

• Khi làm tiếp điểm, hãy gấp đôi băng keo đồng, dán vào một chi tiết in tương ứng để cắt và mài cho vừa kích thước, sau đó phủ thiếc lên.

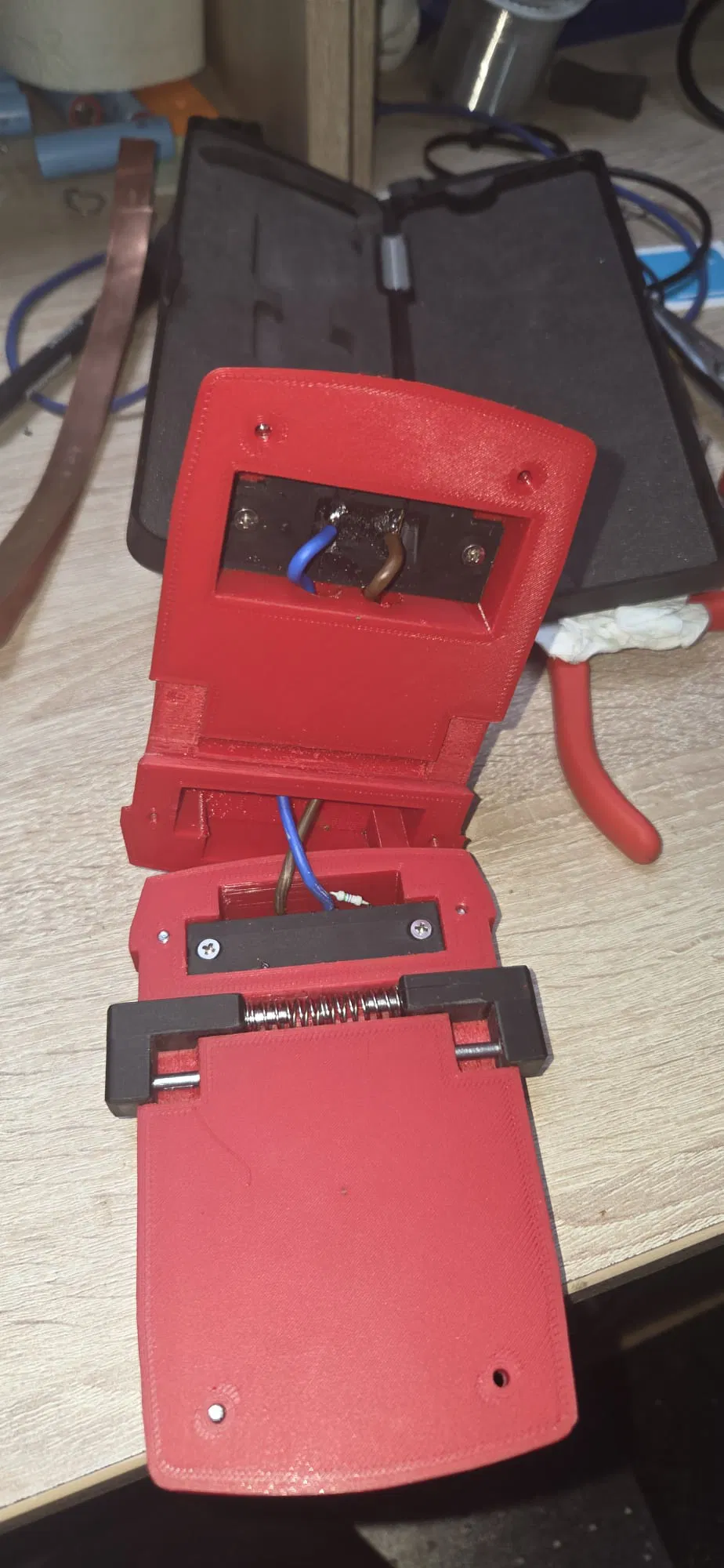

• Để lắp tiếp điểm vào ngàm giữ, dùng mỏ hàn làm nóng nhẹ rồi ấn nó vào trong.
• Khi hàn dây vào tiếp điểm, hãy dùng nhiệt ít nhất có thể để tránh làm chảy nhựa.
• Bạn có thể sáng tạo dùng vật liệu khác làm tiếp điểm vì băng keo 0,3mm hơi yếu cho phía Nuron.

Vật liệu khuyên dùng:

• Ngàm giữ tiếp điểm - ABS, PC
• Các chốt kẹp - ABS, PC
• Các chi tiết còn lại - PETG
