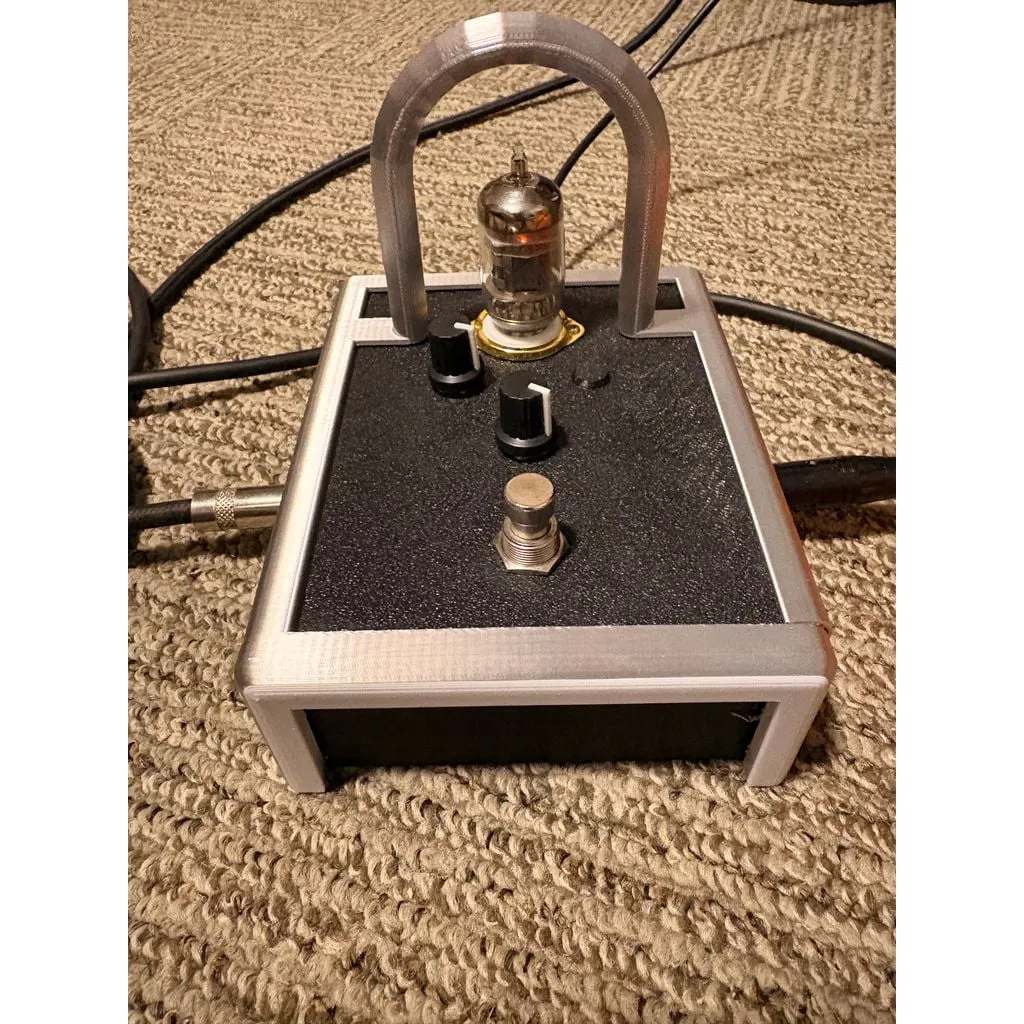

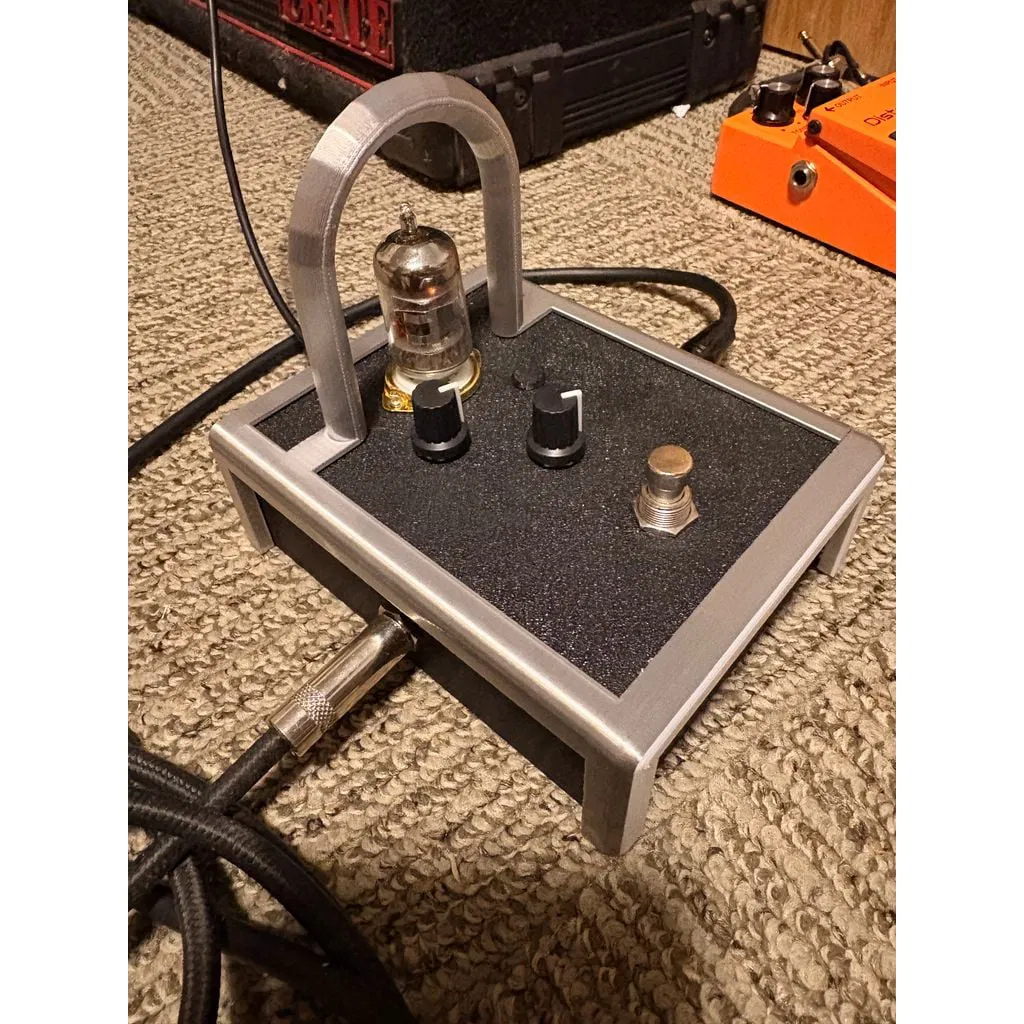

Đây là vỏ hộp (enclosure) được thiết kế cho mạch Matsumin ValveCaster. Sản phẩm này hoàn toàn đầy đủ chức năng và trông rất đẹp mắt với bất kỳ màu sắc nào! Mình đã sử dụng các linh kiện pedal guitar phổ thông trên Amazon bao gồm jack input/output, công tắc stomp switch và cổng nguồn 9v ở phía trên. Link các linh kiện chính xác mình đã dùng nằm ở cuối bài nhé.
Thông số kỹ thuật:
Pedal không có nắp bảo vệ: 129 x 101.1 x 44mm
Pedal có nắp bảo vệ: 139 x 111.1 x 123.81mm
Bạn có thể in món này dễ dàng trên bất kỳ máy in 3D nào. Mình dùng máy Anycubic Kobra S1 để in cái này.

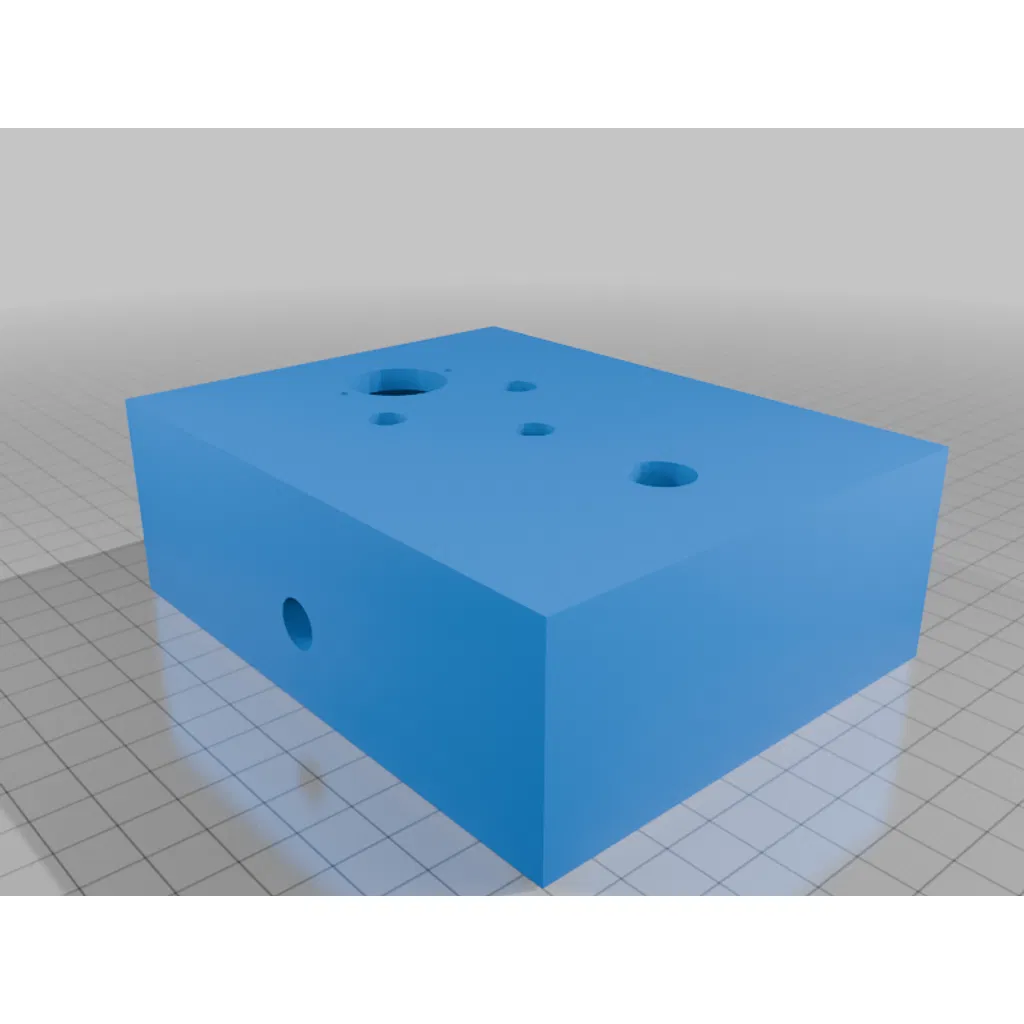

- 2 lỗ bên hông cho jack input/output, kích thước chuẩn.
- 3 lỗ gắn biến trở (potentiometer) để chỉnh âm lượng (Volume), Tone và Gain theo mạch ValveCaster.
- Lỗ 1/2" cho stomp switch để ngắt overdrive.
- Lỗ gắn đế đèn tube đa năng.
- Lỗ khoảng 9mm ở trên cùng cho jack nguồn DC 9v.

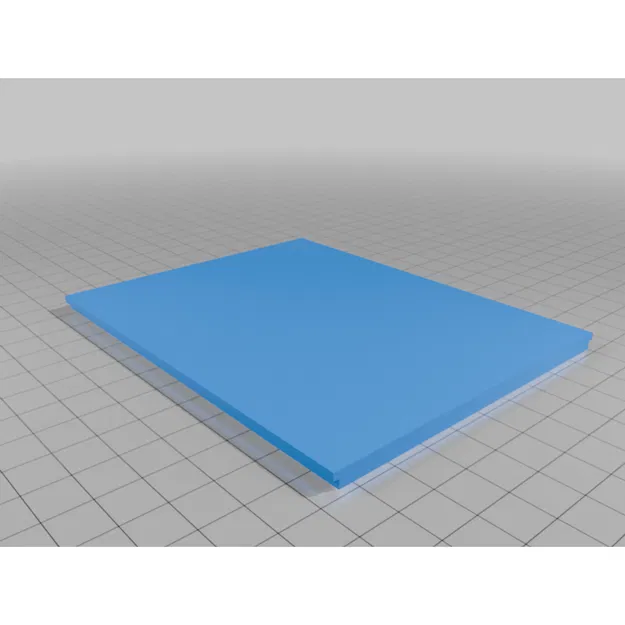

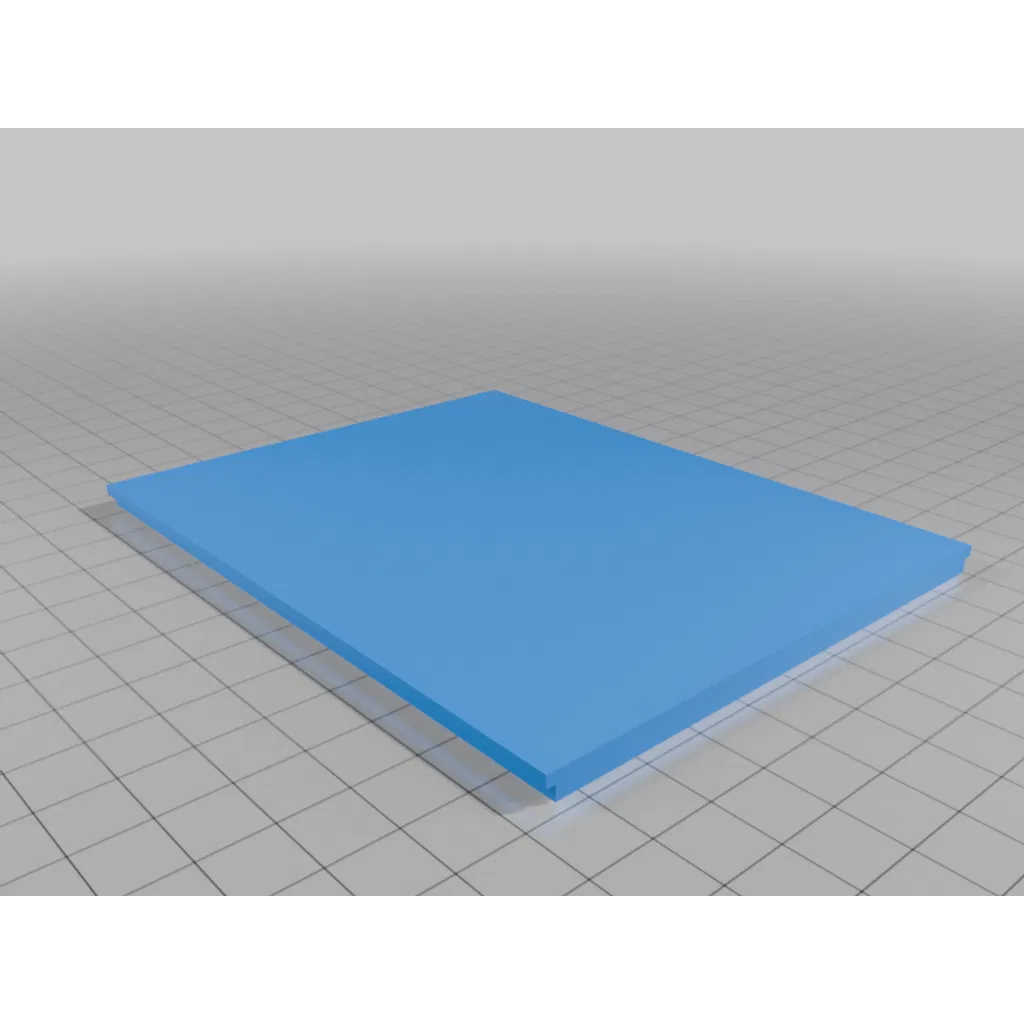

- Nắp sau dạng trượt, giữ bằng ma sát: không cần dùng ốc vít! Sau khi lắp mạch xong, bạn chỉ cần trượt tấm ốp lưng vào là nó sẽ tự giữ chặt.

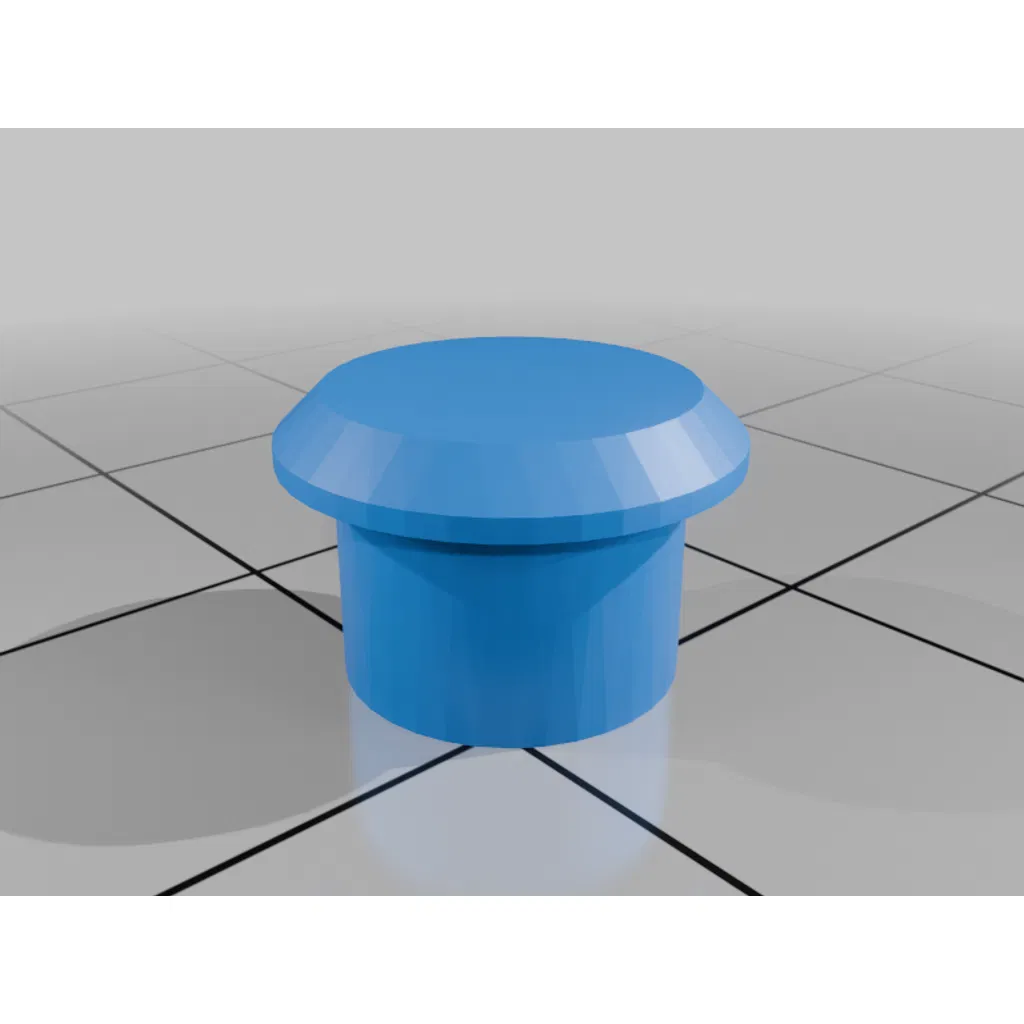

- File Plug2.stl dành cho bạn nào không muốn dùng núm vặn Tone như mình. Nó hơi lỏng một chút nên cứ dán keo cố định là được.

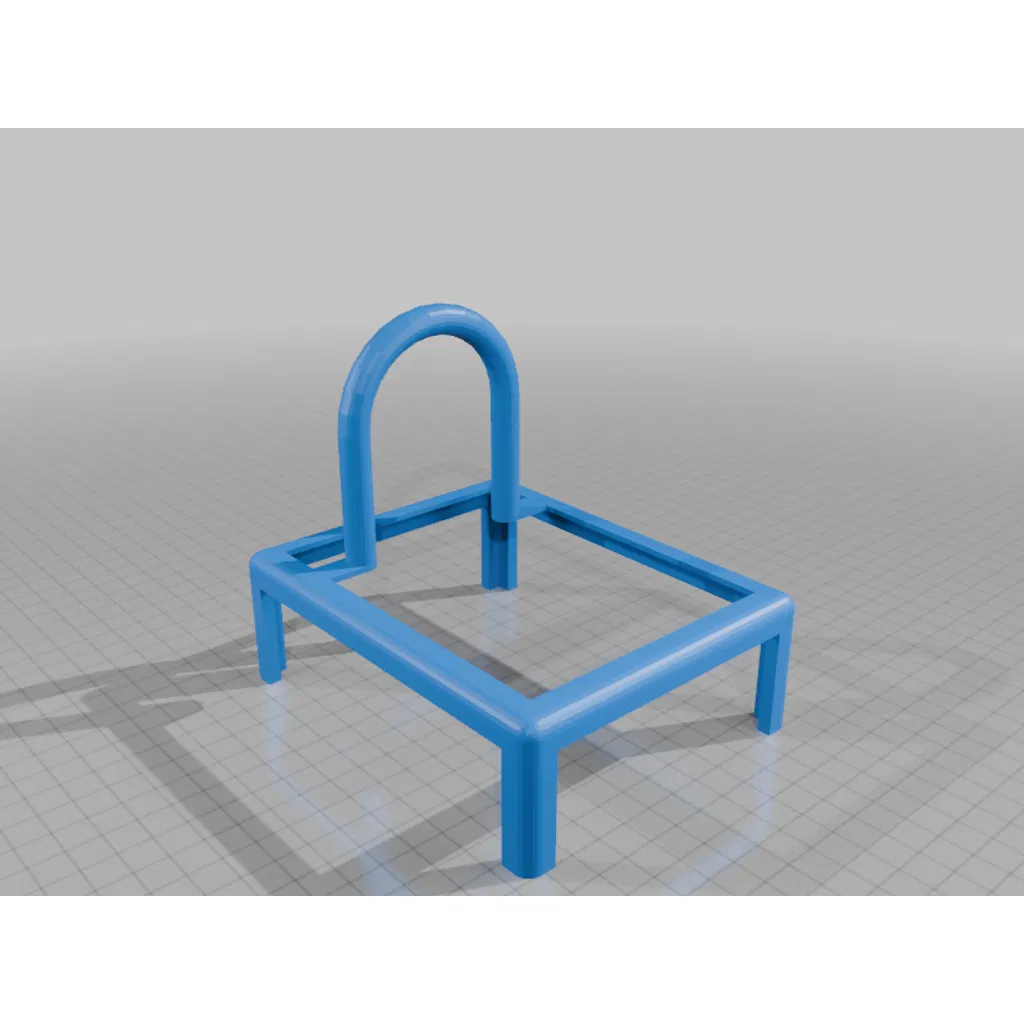

- Nắp bảo vệ (shroud) tùy chọn: giúp pedal trông xịn xò hơn và bảo vệ bóng đèn tube khỏi bị dẫm phải. Rất dễ lắp: chỉ cần trượt nó lên trên pedal. Nó cũng dùng khớp ma sát nên không cần vít hay keo dán! Nó còn giúp khóa tấm ốp lưng không bị tuột ra nữa.
Linh kiện mình đã dùng:
Đế đèn (Tube saddle): https://a.co/d/02rEiRtC
Bóng đèn (Tube): https://a.co/d/0eqsPISP (đây là loại 12ax7, gain cao hơn loại 12au7 tiêu chuẩn. Nếu bạn chỉ muốn làm preamp hoặc overdrive nhẹ thì dùng 12au7, còn muốn gain cao cho hard rock thì dùng 12ax7).
Jack nguồn 9V: https://a.co/d/0bKPceyg
Biến trở A100k: https://a.co/d/0cKxjONE
Biến trở A50k: https://a.co/d/09nqpwcT (phiên bản này có tích hợp công tắc ở dưới, chỉ cần đấu dây nếu bạn muốn dùng làm killswitch).
Jack 6.35mm: https://a.co/d/0iWp7Gdd
Stomp switch: https://a.co/d/0gF390qd
Bộ điện trở: https://a.co/d/0aSAT9x7
Bộ tụ điện: https://a.co/d/08z1lnhv
Nhựa in (Filament):
Mình dùng Silk PLA cho nắp bảo vệ và ABS cho phần thân chính/nắp sau. Lý do chọn ABS là vì khả năng chịu nhiệt- bóng đèn tube khá nóng khi chạy 9V và còn nóng hơn khi chạy 12V. Bạn sẽ không muốn cái pedal bị cong vênh đâu! Nếu không có ABS, mình khuyên bạn nên dùng PETG loại chịu nhiệt cao. Với nắp bảo vệ thì dùng loại nhựa nào cũng được vì tính chất trang trí là chính.
ABS: https://a.co/d/08V5i7AB
Ultra Silk Filament: https://a.co/d/0eU5vRAp
Sơ đồ mạch: https://beavisaudio.com/projects/valvecaster/
Sản phẩm này được cấp phép theo Creative Commons - Attribution - Share Alike. Bạn có thể remix hoặc bán lại pedal này thoải mái miễn là ghi công cho mình.
Chúc các bạn vui vẻ với chiếc ValveCaster của mình!
