Hộp đựng mũi vít lục giác lò xo tự động

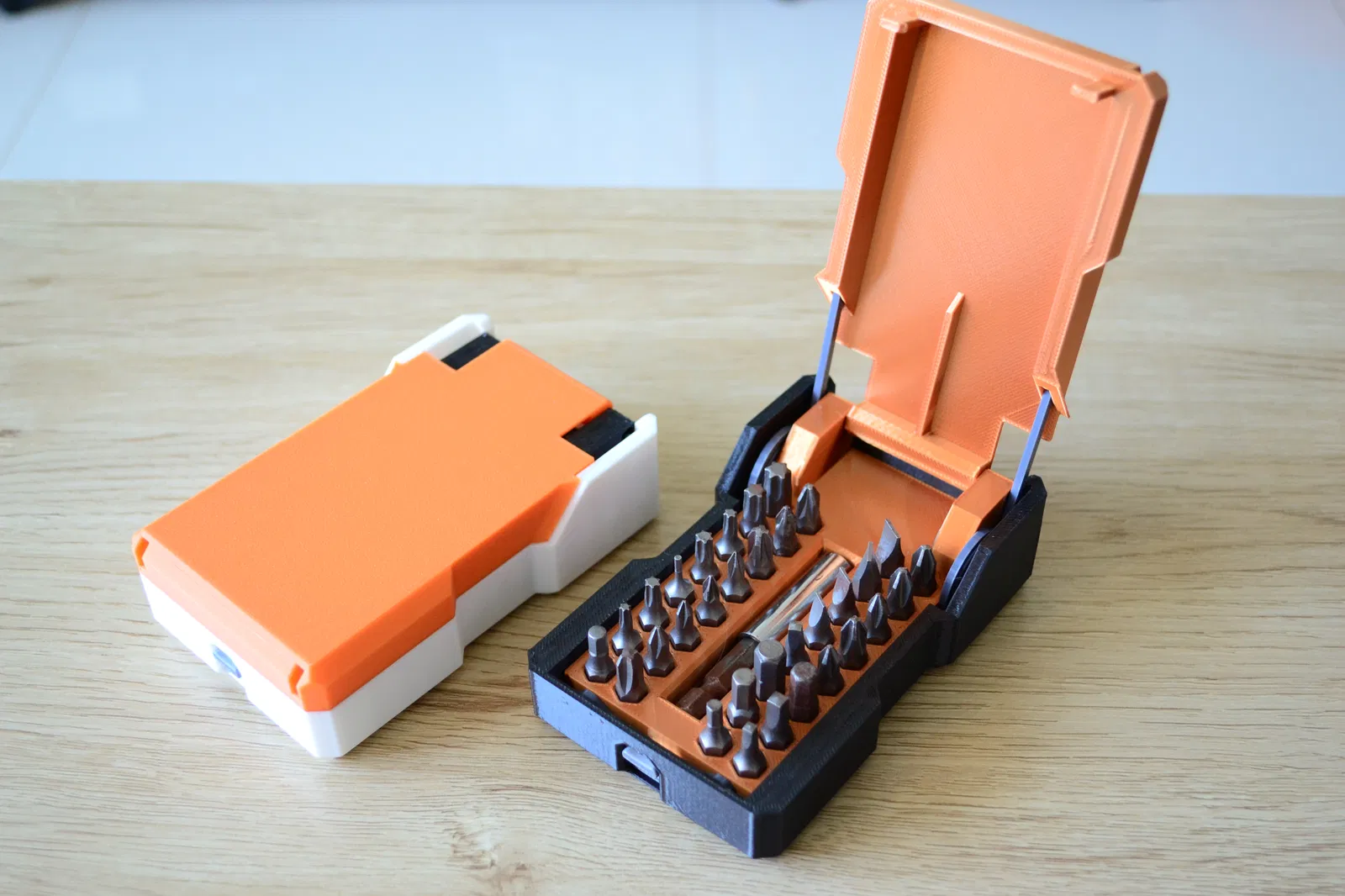

Nâng cấp nơi lưu trữ mũi vít lục giác của bạn với hộp đựng tự in 3D, thiết kế nắp bật lò xo tiện lợi. Hộp chứa được 32 mũi vít và đầu nối dài, không cần phụ kiện ngoài, thiết kế cực kỳ thỏa mãn khi sử dụng.
Mô tả
Chào mọi người, Bear đây! Tui chưa bao giờ thấy hài lòng với cái hộp đựng mũi vít lục giác lỏng lẻo đi kèm nên đã tự tay thiết kế một cái cho riêng mình! Từ một giải pháp lưu trữ đơn giản, nó đã phát triển thành một chiếc hộp có lò xo đóng mở cực kỳ thú vị và hoàn toàn có thể in 3D được!

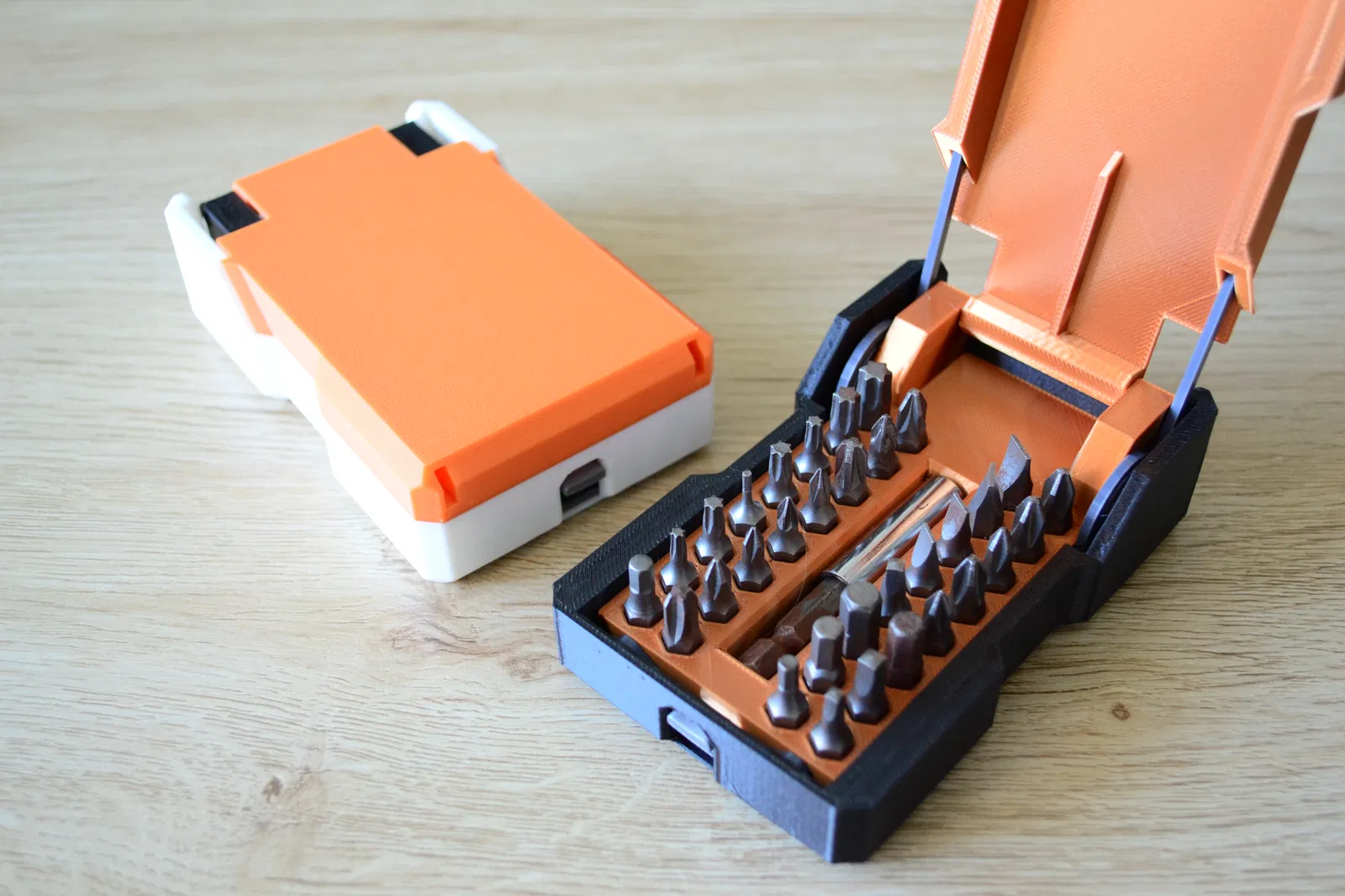

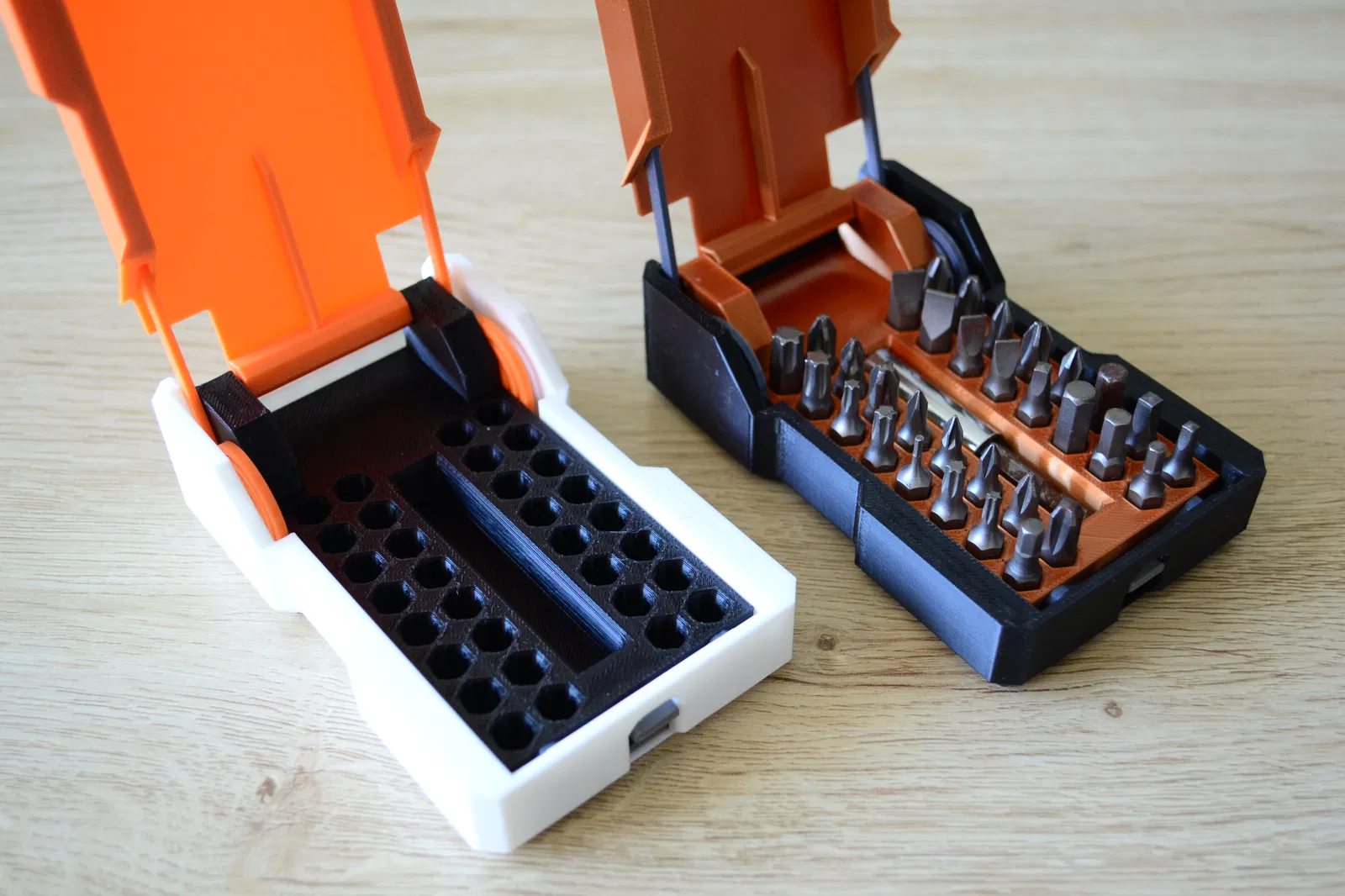

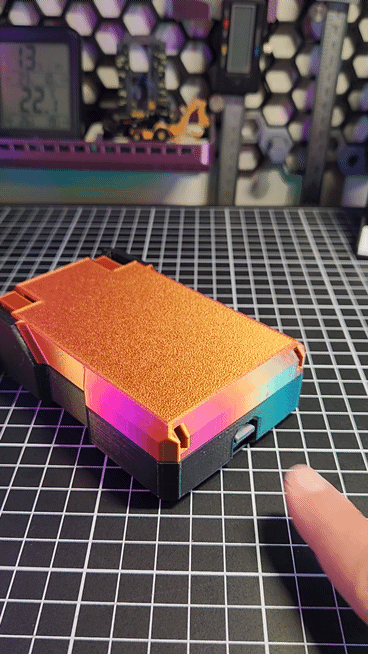

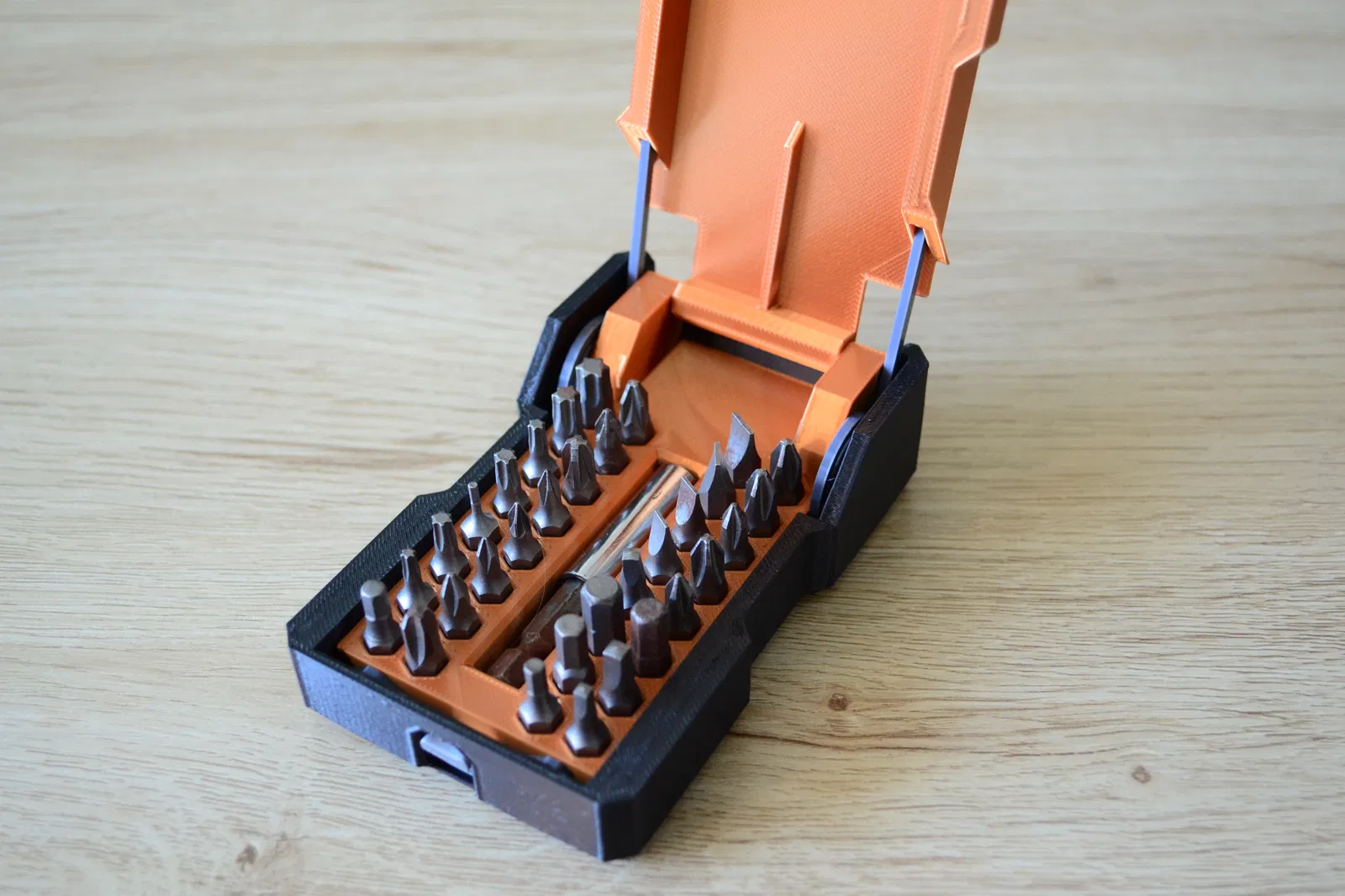

Không cần thêm phụ kiện ngoài! À, có thể cần một chút keo dán xD Các lò xo cũng được in 3D luôn. Chỉ cần nhấn nút là nắp sẽ tự động bật mở. Đây là một cơ chế nhỏ rất đã tay, giúp việc sắp xếp dụng cụ trở nên thú vị hơn nhiều. Hộp này chứa được tới 32 mũi vít lục giác và còn có chỗ riêng cho đầu nối dài nữa.
Mô hình bao gồm 8 phần dễ in, không cần hỗ trợ (support):
- Vỏ ngoài - [HexbitOuterShell.stl]
- Nắp đậy - [HexbitSpringLidV3.stl]
- Khung chứa - [HexbitContainerGridV4.stl]
- Cơ chế khóa - [HexbitReleaseLockV5.stl]
- Chốt lục giác (x2) - [HexbitHexagonalPin.stl]
- Lò xo nắp (x2) - [HexbitLidSpringV1.stl]
Cập nhật
Cập nhật! 05/05/2025: Tui vừa tải lên file STP để mọi người tự tùy chỉnh phần khung nhé :D Để bạn có thể làm cho nó phù hợp với nhu cầu riêng! File đó là HexBitContainerBaseBlank.stp. Chúc mọi người vui vẻ!
Hướng dẫn lắp ráp
Việc lắp ráp khá đơn giản nhưng cần tuân theo trình tự sau:
- Nhấn cơ chế khóa vào đúng vị trí trong Vỏ ngoài. Để sang một bên.
- Gắn lò xo nắp vào Khung chứa bằng chốt lục giác.
- Lắp nắp đậy vào cụm lò xo và Khung chứa đã lắp. Cố định nắp bằng cách luồn một đoạn sợi nhựa (phi 1.75mm) qua các lỗ thiết kế sẵn, sau đó cắt bằng phía trong Khung chứa.
- Cẩn thận lắp toàn bộ cụm nắp, lò xo và Khung chứa vào Vỏ ngoài (đã có cơ chế khóa). Tui gợi ý nên dán thêm chút keo giữa Khung chứa và Vỏ ngoài.
Sau khi lắp xong, bạn có thể bắt đầu sắp xếp các mũi vít lục giác của mình rồi! Tui rất thích thiết kế dự án này và hy vọng các bạn cũng thấy vui khi in và sử dụng nó!
