Có người nhờ mình làm một thiết bị ngắm laser kiểu Preditor. Ban đầu mình cứ tưởng dễ nhưng hóa ra lại khá phức tạp. Mình có giải thích chi tiết trong thư viện SCAD mà mình đã tạo để lắp các module laser đỏ 6mm giá rẻ. Bạn có thể xem chi tiết ở đây ->

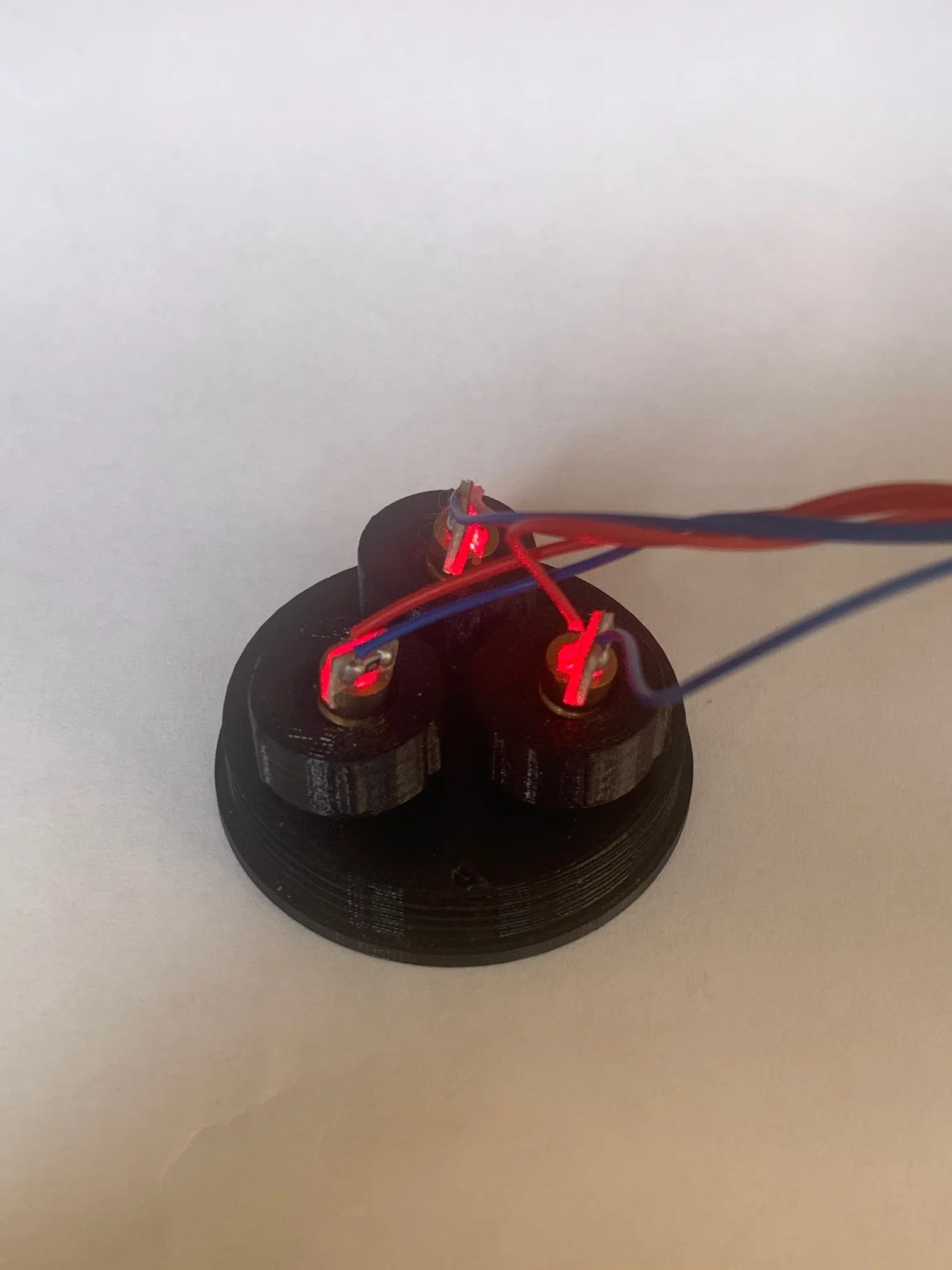

Sau khi làm xong phần giữ module laser, mình hoàn thiện dự án khá nhanh bằng cách đặt ba giá đỡ theo hình tam giác, rồi thêm phần thân bên ngoài để che chắn và chống thấm nước nhẹ. Thiết kế còn có thêm lỗ thoát nước, nhớ để lỗ đó ở vị trí thấp nhất nếu bạn định lắp đặt ngoài trời trong thời gian dài.

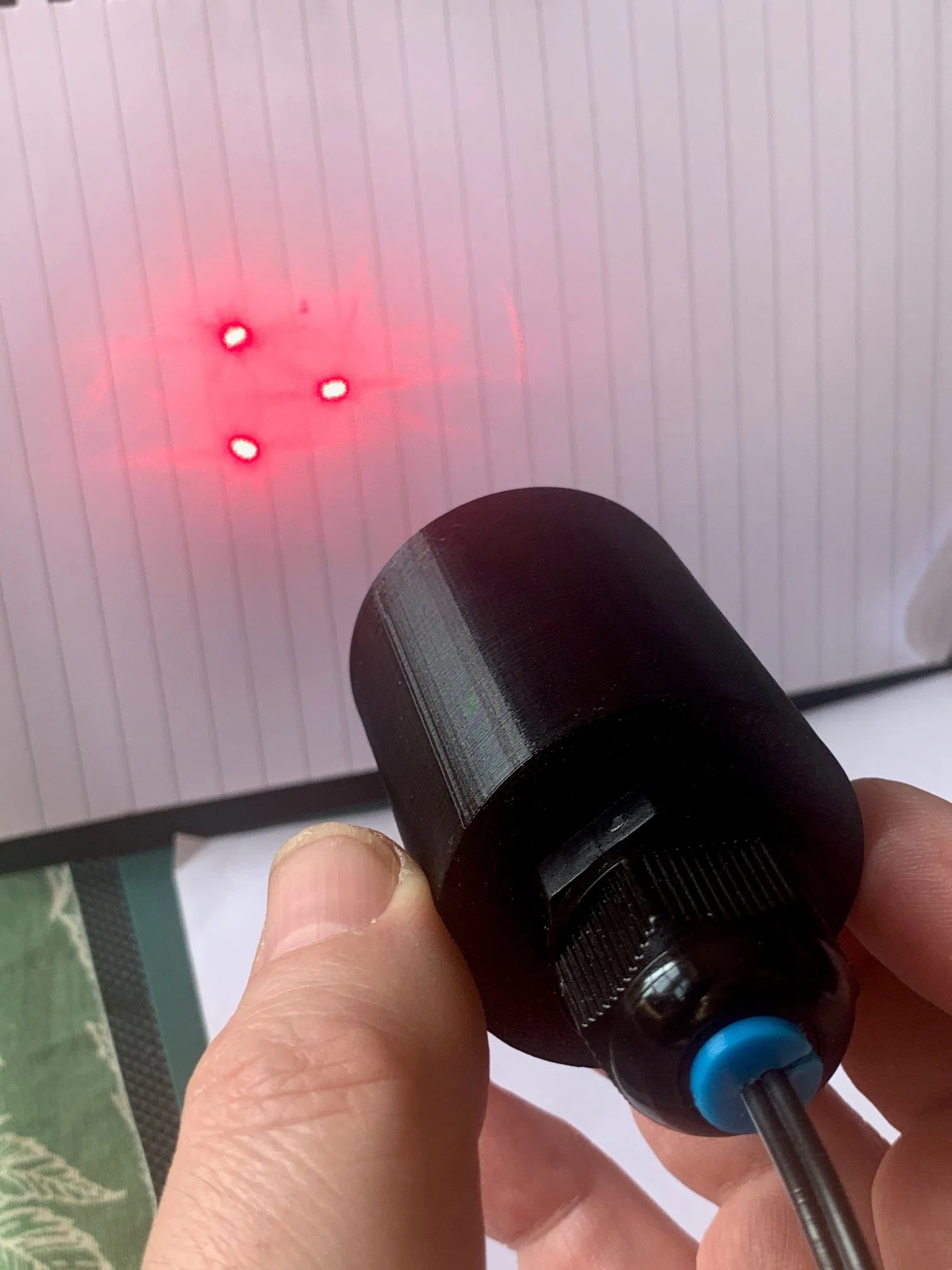

Ở phía sau, mình dùng một đầu nối cáp điện 20mm (cable compression gland). Ở Anh thì món này rất phổ biến, mình mua tại Screwfix (https://www.screwfix.com/p/vimark-nylon-male-comp-glands-20mm-black-2-pack/992pv). Do cái đầu nối này không kẹp chặt được sợi cáp dẹt 8 chữ số mình dùng, nên mình đã in thêm một cái bạc lót nhỏ bằng TPU màu xanh để cho nó linh hoạt hơn. Bạc lót này có khe hở nên bạn có thể tách ra để luồn vào cáp.

Mình in tất cả các bộ phận (trừ bạc lót TPU) ở chiều cao lớp 0.15mm bằng nhựa PTEG màu đen, không cần dùng support.

Nếu bạn bật tính năng customiser, sẽ có một số tùy chọn cho bạn chỉnh sửa.

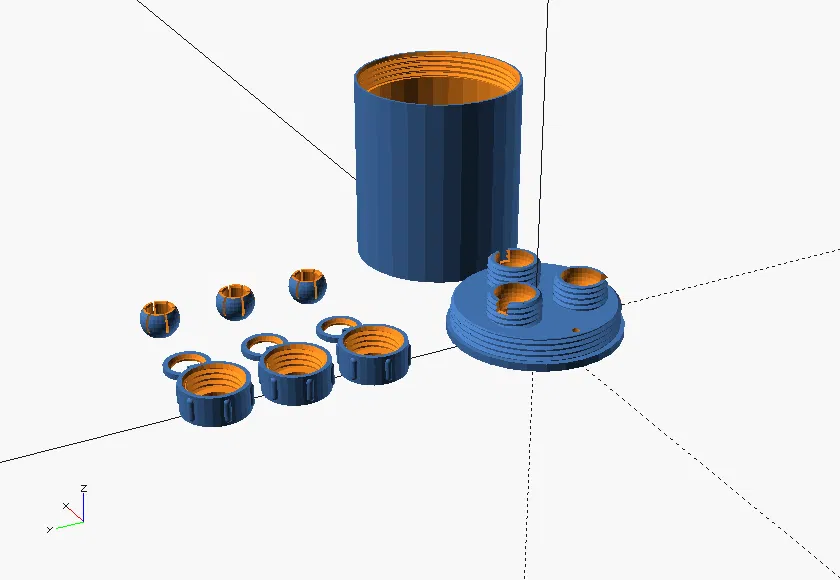

Khi lắp ráp, bạn hãy đặt một viên bi vào mỗi ổ cắm, sau đó đặt tấm đè lên và cố định bằng nắp đậy. Module laser có thể đẩy vào giá đỡ rồi căn chỉnh hướng. Khi đã chọn được góc ưng ý, bạn chỉ cần vặn chặt nắp đậy lại là xong.

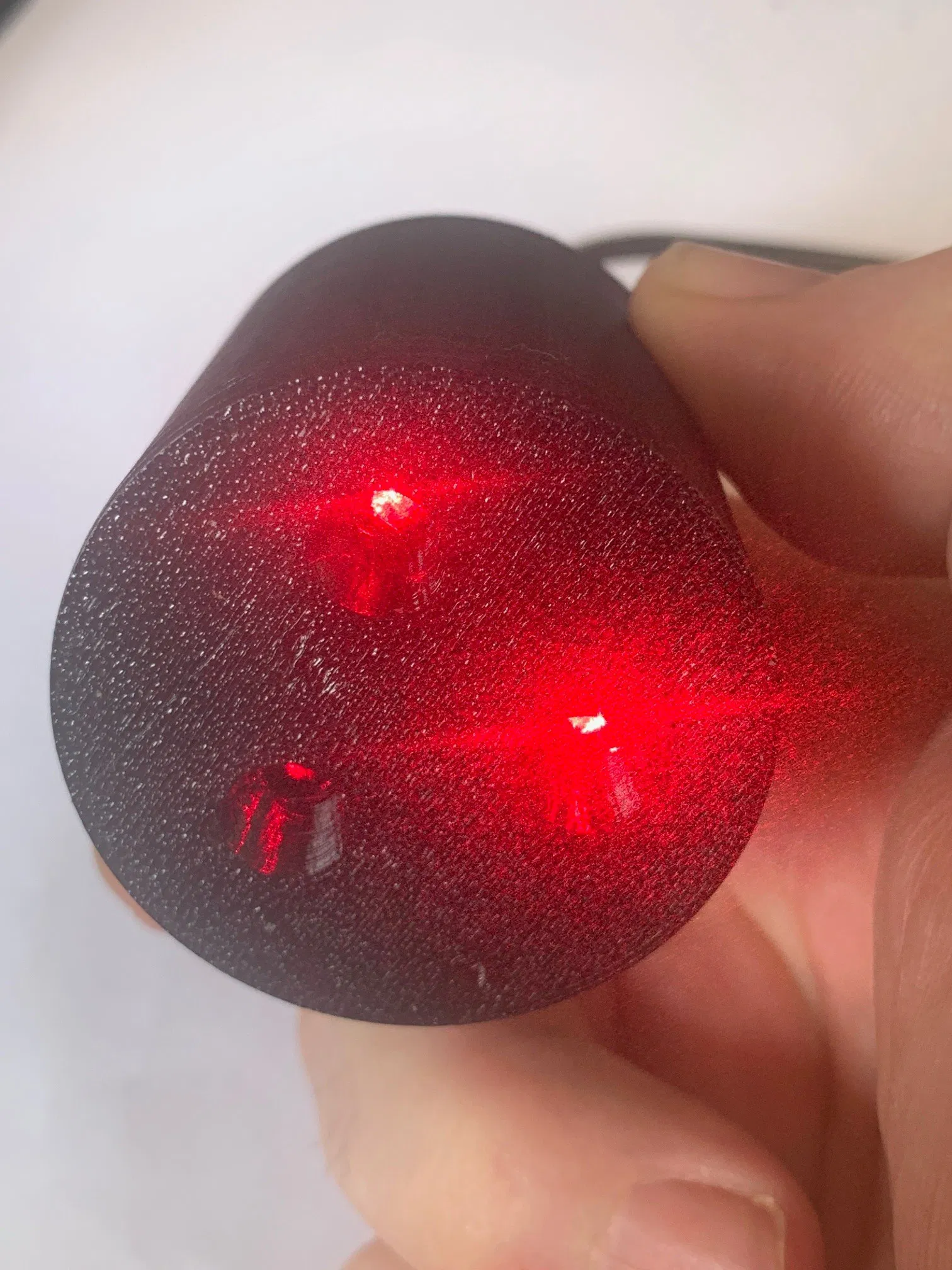

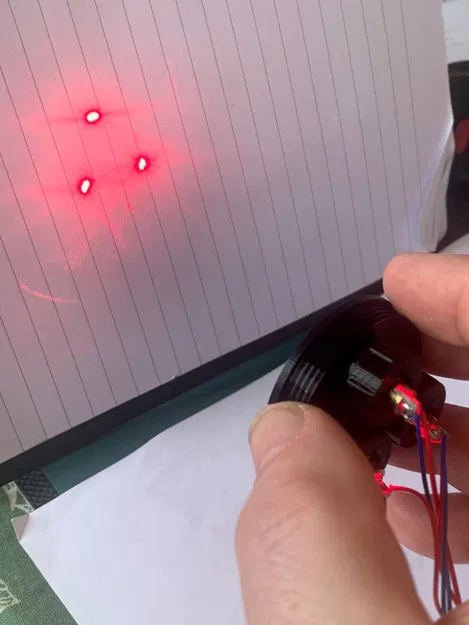

Cách này giúp mình tạo ra hình tam giác laser cực chuẩn ở khoảng cách xa.

Mình đăng mẫu này dựa trên sản phẩm thực tế mình đã làm. Mình làm hai cái, một cho mình và một cho người nhờ, nên có thể thiết kế này chưa hoàn thiện 100% và kết quả có thể thay đổi tùy vào từng trường hợp.
