Bộ đầu tuýp đa năng 6 cạnh hệ mét in 3D cho máy khoan

Giới thiệu

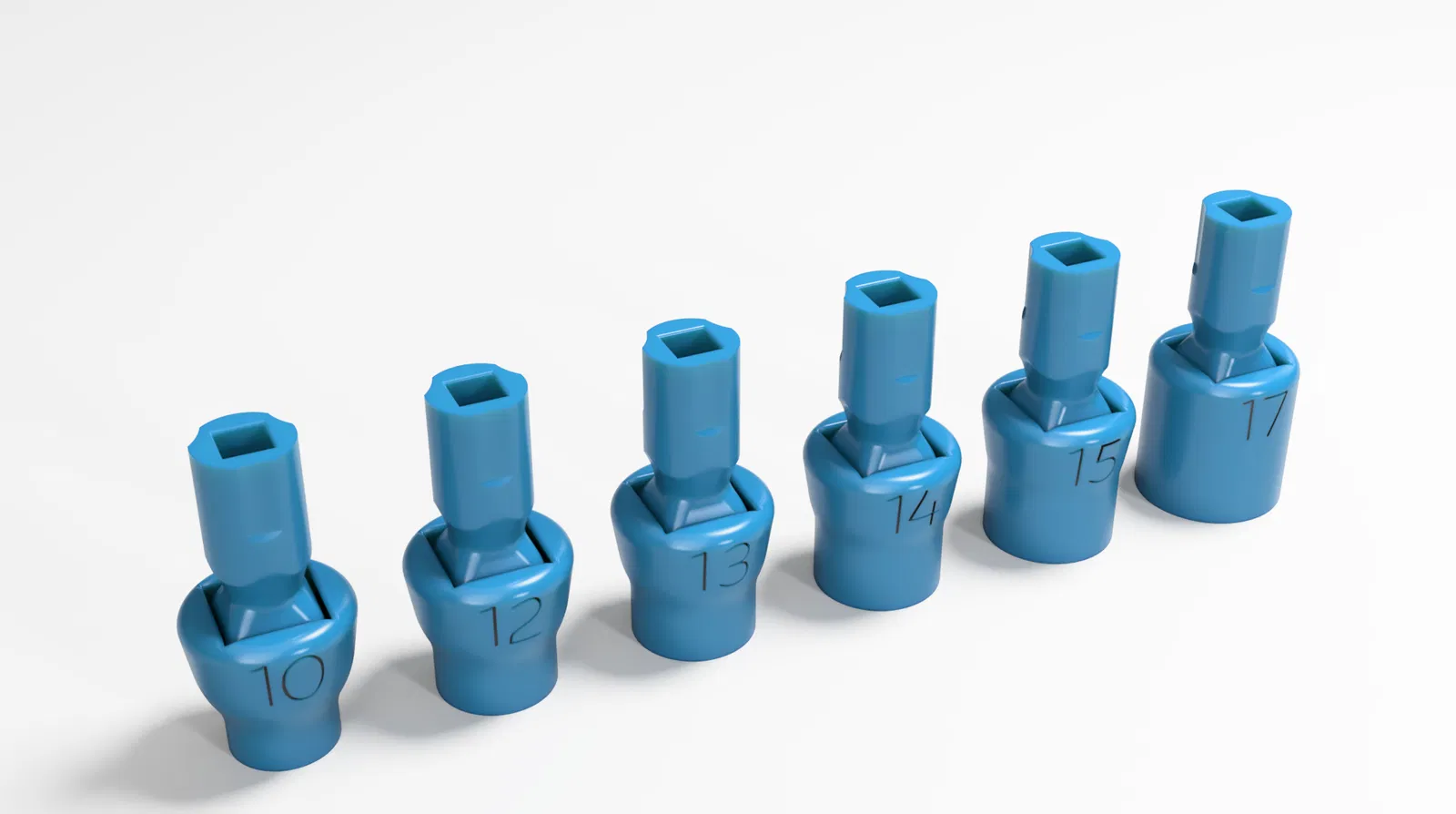

Đây là bộ đầu tuýp (socket) hệ mét loại ngắn, trung bình và dài được thiết kế cho đầu kẹp máy khoan 1/2 inch. Đây là loại đầu tuýp đa năng, hay còn gọi là khớp xoay (swivel). Thiết kế này cho phép đầu tuýp xoay nghiêng khoảng 20 độ. Tuy không bền đến mức để lại cho đời sau, nhưng chúng hoạt động rất hiệu quả.

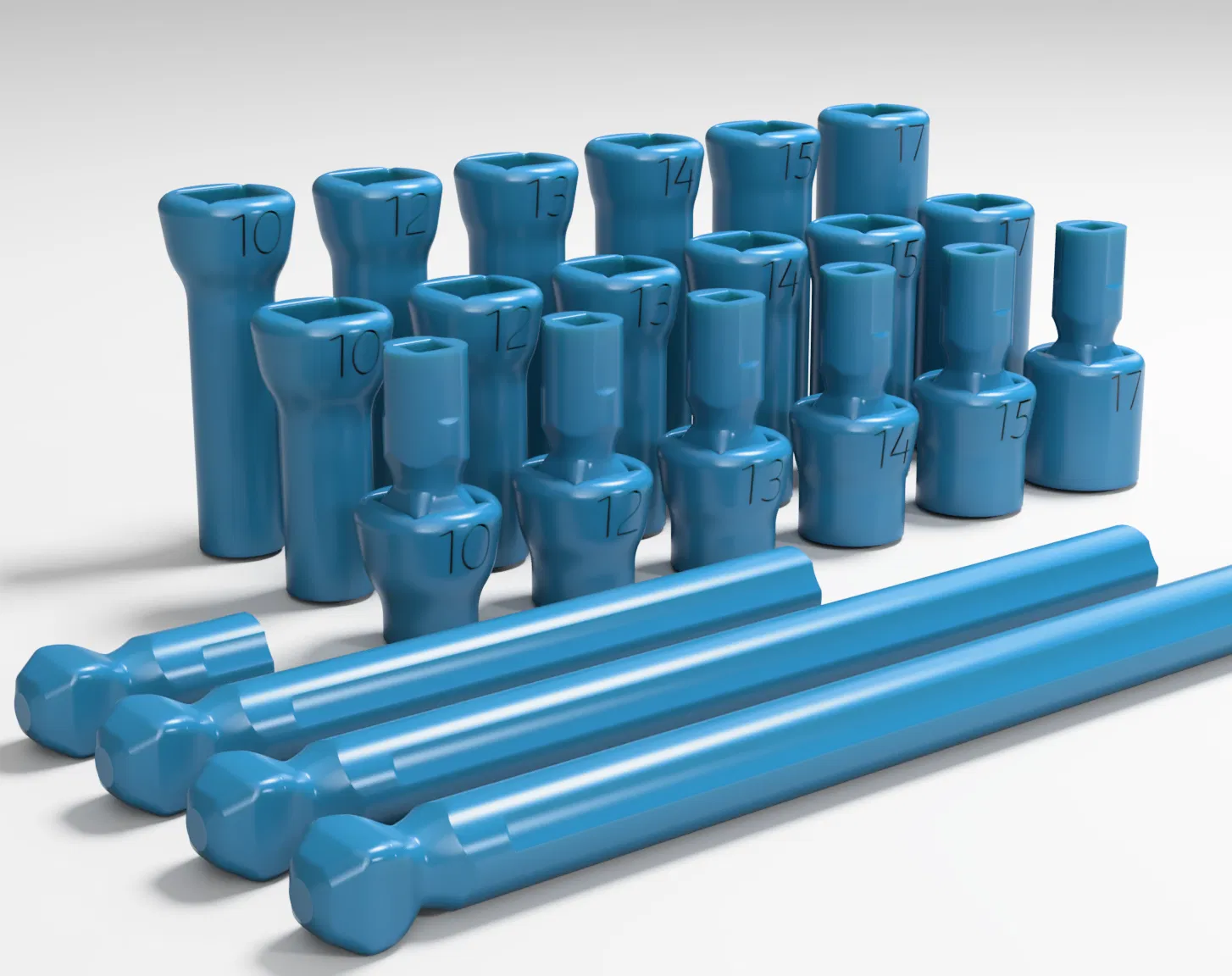

Các kích thước bao gồm 10mm, 12mm, 13mm, 14mm, 15mm và 17mm. Đây là những kích thước phổ biến nhất phù hợp với chất liệu và cơ chế khớp xoay này.

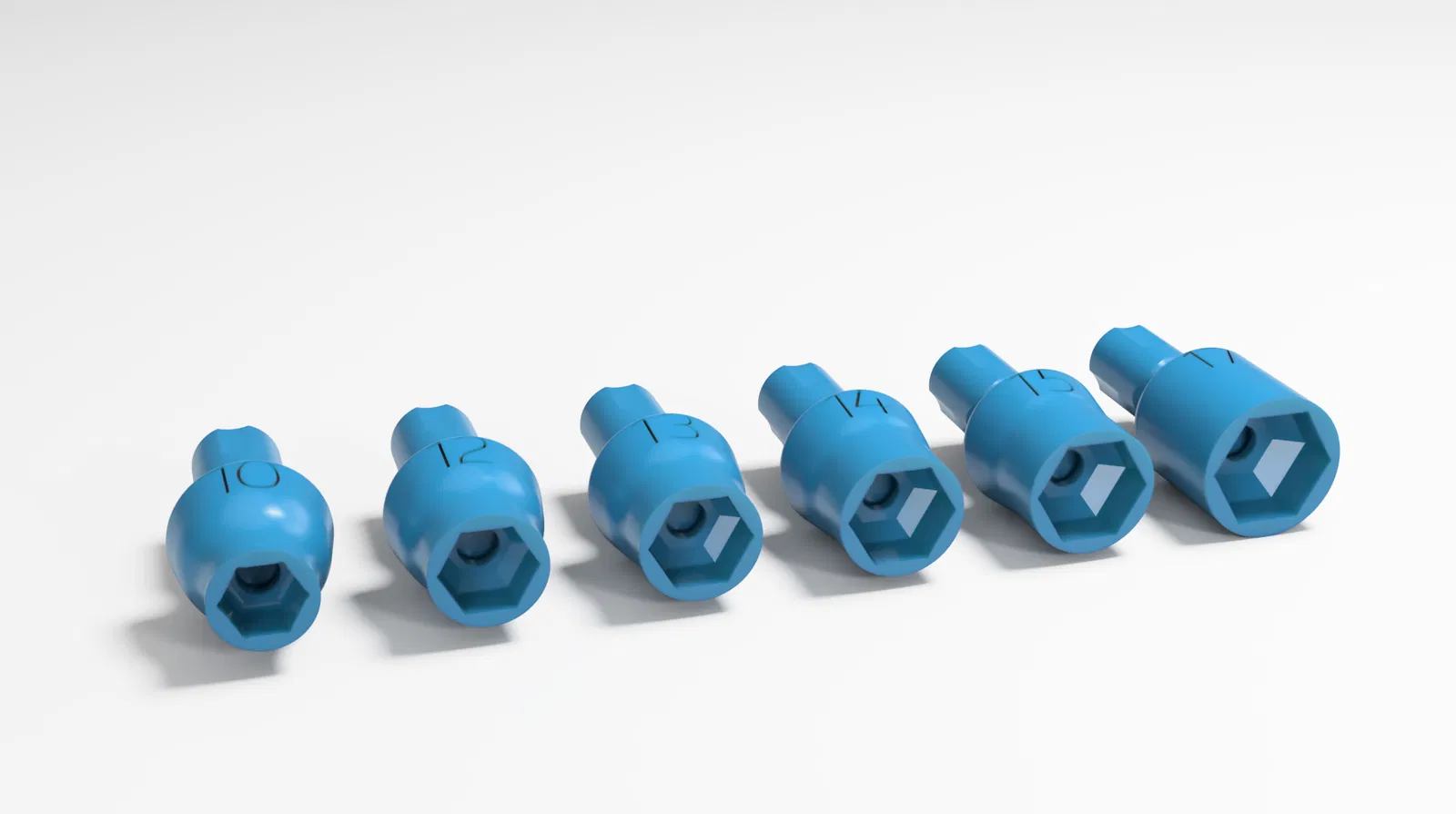

Mặc dù các loại đầu ngắn được in dạng print-in-place, nhưng đầu tuýp không giữ chặt cố định quả cầu khớp xoay. Chỉ cần dùng một chút lực là bạn có thể tháo rời và gắn lại vào quả cầu. Chúng khớp với nhau và hoạt động như một khối thống nhất.

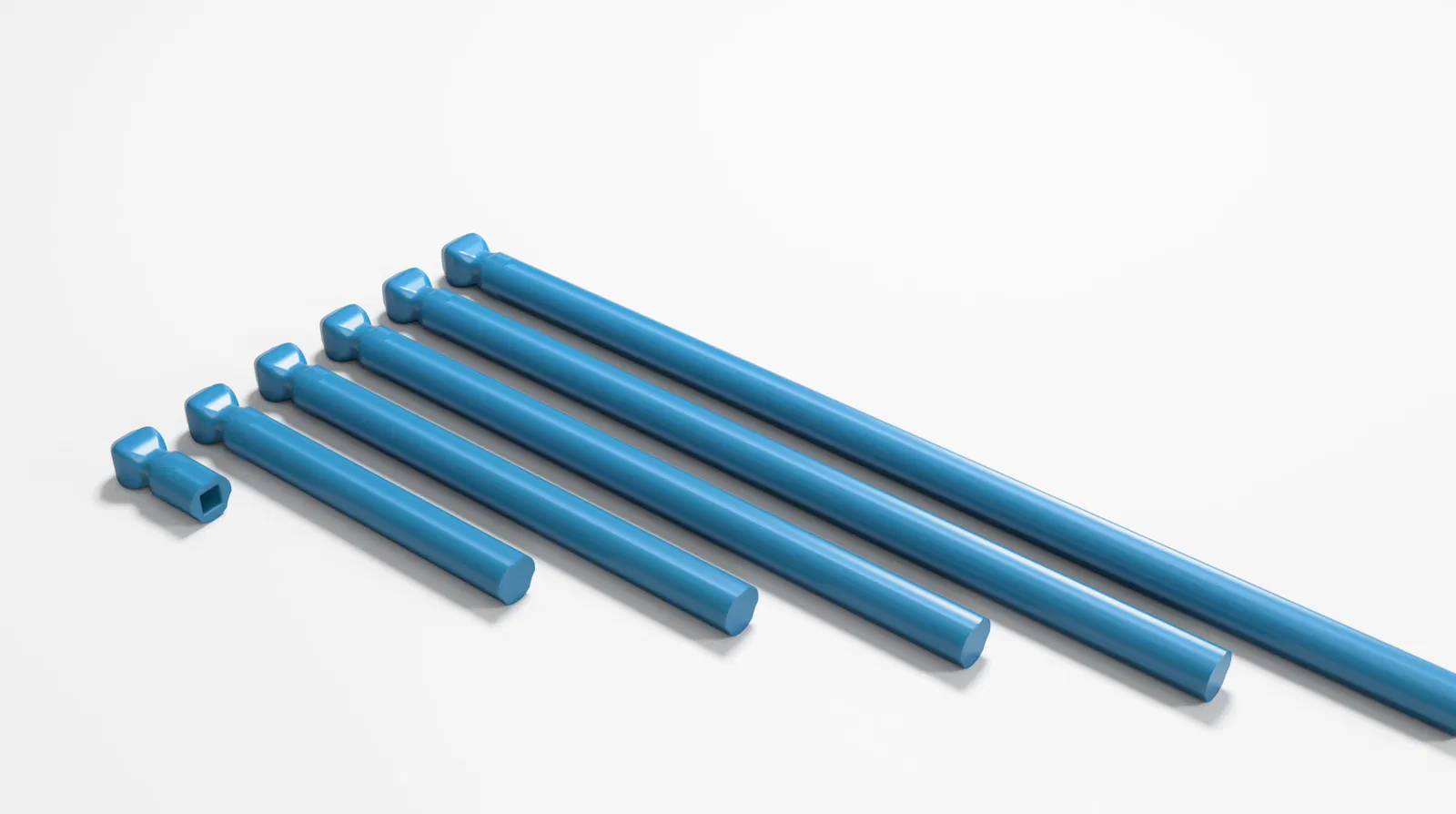

Ngoài ra còn có một số file mở rộng (extensions) giúp tăng tầm với. Hãy nhớ rằng, thanh nối càng dài thì độ dẻo càng lớn, dẫn đến nguy cơ gãy trục cao hơn. Các kích thước thanh nối bao gồm 4, 6, 8, 10 & 12 inch.

*Đầu vuông 1/4 inch vẫn chưa được thử nghiệm.

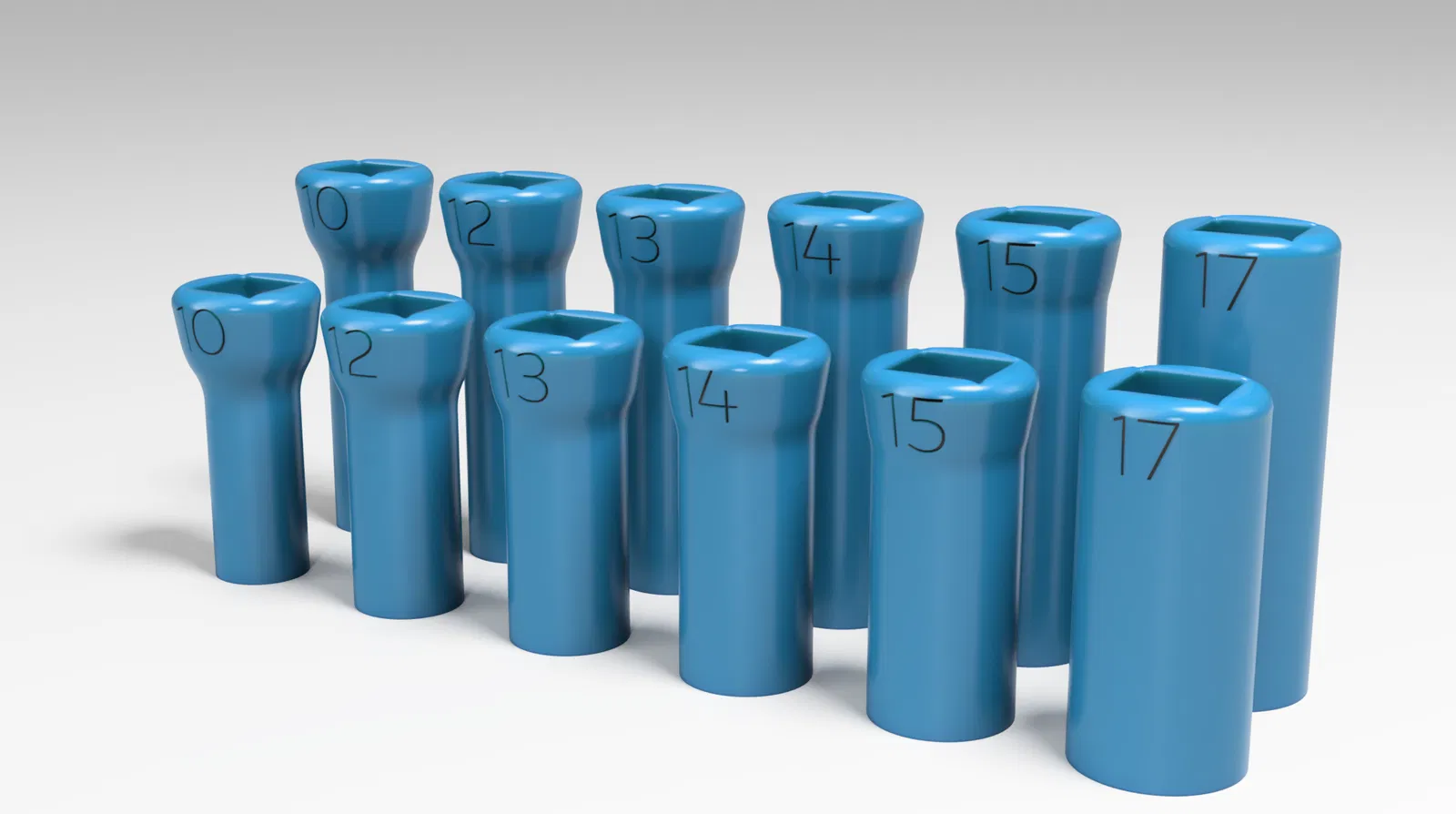

Loại trung bình và loại dài

Các loại trung bình và dài không được in print-in-place cùng với quả cầu khớp xoay. Quả cầu này cần phải được in riêng.

Thanh nối và Khớp nối (Pivot Bit)

Thanh nối và khớp nối được thiết kế để lắp vừa đầu kẹp 1/2 inch. Chúng có 3 rãnh để đầu kẹp khóa lại.

Quả cầu khớp xoay có thiết kế hình vuông 14mm (9/16), vì vậy nó không tương thích với các đầu vuông 1/2 inch hoặc 3/4 inch mặc dù nhìn có vẻ giống.

Khớp nối (Pivot bit) được thiết kế làm điểm yếu để dễ gãy trước khi đầu tuýp bị hỏng. Điều này giúp bạn có thể in lại khớp nối và tái sử dụng đầu tuýp. Tôi chưa xác nhận với tất cả các trường hợp kết hợp.

Thiết kế khớp xoay này khá giống với các thanh nối của Steelman. Tôi thực sự khuyên dùng các loại thanh nối khớp xoay chịu lực 1/2 của họ vì chúng rất gọn và bền. https://amzn.to/3MIiAej. Họ cũng có các loại thanh nối đầu tuýp trông rất tuyệt: https://amzn.to/3SJohMU

Slicing (Cắt file)

Các chi tiết có thể in print-in-place mà không cần tạo support trong slicer. Đối với các đầu ngắn, trong thiết kế đã có sẵn support, bạn chỉ cần gỡ bỏ nó.

Tôi khuyên dùng đầu in thép cứng 0.4 với độ dày lớp in 0.15mm. Hãy tăng số lớp vỏ (walls) và độ đặc (infill) để đảm bảo độ bền.

Chất liệu

Nylon-CF là chất liệu mang lại thành công tốt nhất cho đến nay. Tôi cho rằng Nylon thường cũng sẽ có độ bền tương đương.

PLA+ hoạt động khá ổn, trong khi PETG thì hỏng nhanh nhất.

• Prusa Nylon CF: https://www.prusa3d.com/product/prusament-pa11-carbon-fiber-black-800g/
• Overture Easy Nylon: https://amzn.to/3ujukh3
• Overture Super PLA+: https://amzn.to/3stq65Z

Xử lý sau khi in (loại đầu ngắn)

Có hai việc cần làm sau khi in xong các đầu ngắn:

1. Bạn cần loại bỏ support bên trong. Dùng kìm mũi nhọn gắp ra nhiều nhất có thể, sau đó dùng nhíp gắp những phần còn sót lại.
2. Kẹp nhẹ đầu tuýp vào ê-tô, cờ-lê hoặc kìm. Sau đó dùng búa gõ nhẹ vào phía đối diện để tách quả cầu ra. Thực hiện theo cả hai hướng X và Y. Không cần siết quá chặt, chỉ cần cố định tại 3 điểm là đủ.

Cách sử dụng

Tôi khuyên bạn nên bật chế độ trượt (clutch) trên máy khoan để tránh dùng lực quá mạnh. Hãy thực tế vì đây là nhựa, nó sẽ không chịu được lực quá lâu. Với máy khoan của tôi, để mức 90% thì đầu tuýp an toàn, nhưng ở 100% thì Khớp nối sẽ bị gãy. Rất may là thiết kế này cho phép bạn in lại Khớp nối nhanh chóng.

Với mức clutch hợp lý, máy khoan có thể tháo và siết các loại bu-lông nhỏ. Tuy nhiên, vẫn nên dùng cờ-lê hoặc tay vặn chuyên dụng để nới lỏng bu-lông trước.

Sản phẩm này tốt nhất là dùng để vặn bu-lông khi đã nới lỏng hoặc chờ siết chặt. Đây cũng là cách dùng khuyến nghị cho các loại đầu tuýp đa năng nói chung.

Nếu bạn sử dụng bu-lông nhựa, đây chắc chắn là bộ dụng cụ tuyệt vời vì nó ít gây hư hỏng bề mặt bu-lông hơn, đồng thời cũng không để lại vết xước trên bu-lông thép.

Kiểm tra

Tôi đã in thử nhiều phiên bản kích thước 10mm để hoàn thiện. Phiên bản cuối cùng với Nylon-CF thật sự gây bất ngờ khi có thể tháo được bu-lông 10mm trên ô tô của tôi. Tôi đã làm gãy vài đầu tuýp khi thử nghiệm nhưng qua đó đã hiểu rõ giới hạn của chúng.
