Mod Than Hoạt Tính cho Bộ Lọc Ikea UPPATVIND

Aire là một bản mod bộ lọc than hoạt tính có thể tái sử dụng, được thiết kế dành riêng cho bộ lọc Ikea UPPATVIND. Dễ in, dễ lắp đặt và thực sự giúp cải thiện chất lượng không khí trong không gian làm việc của mình.

QUAN TRỌNG

• Vui lòng đọc kỹ hướng dẫn lắp đặt bên dưới.
• Mình đã cố gắng kiểm tra kỹ lưỡng các cấu hình in (print profile). Chúng luôn được cập nhật theo bất kỳ thay đổi nào trong thiết kế.
• File 3mf cho Bambu hoặc Orca Slicer có sẵn trên Trang dự án Aire tại MakerWorld.
• Mình đặt mật độ lưới (grid density) là 24%. Nếu bạn cần lưới dày hơn, bạn có thể tăng mật độ này lên. Lưu ý rằng việc đó sẽ làm tăng thời gian in.

CẬP NHẬT: Ngày 9 tháng 5 năm 2025

• Mình đã tải lên Dự án Aire cho OrcaSlicer để thuận tiện hơn cho các bạn dùng dòng máy in khác.
• Nếu bạn dùng máy in có khổ bàn in từ 300x300 trở lên, khung có thể in nguyên khối. Khi đó, bạn chỉ cần in các tấm số 4, 5 và 6. (Nếu không, hãy in từ tấm 1 đến 5).
• Đã thêm phần hỗ trợ (mouse ear brim) để cải thiện chất lượng in (theo đề xuất của Modbot).

GIỚI THIỆU

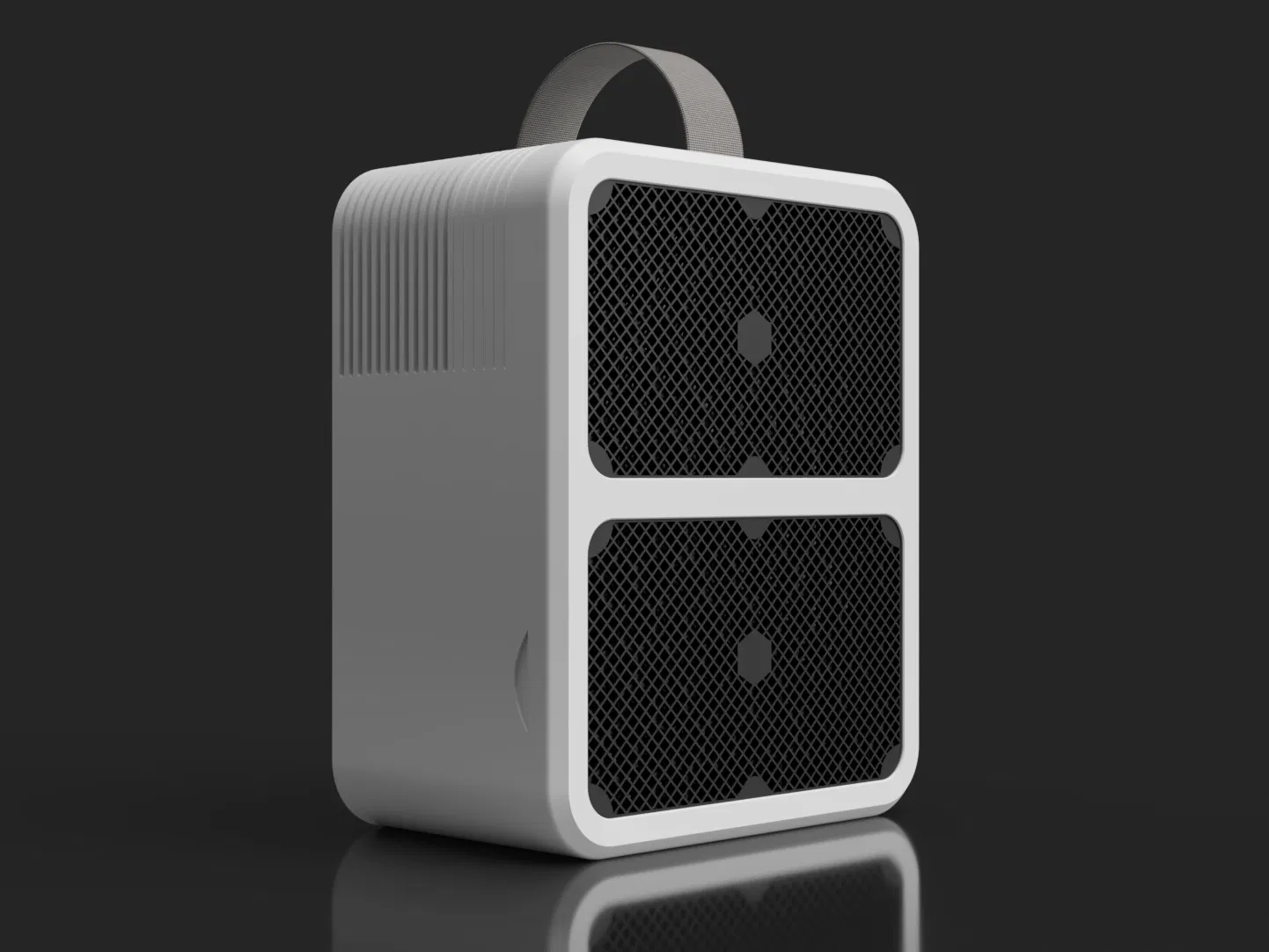

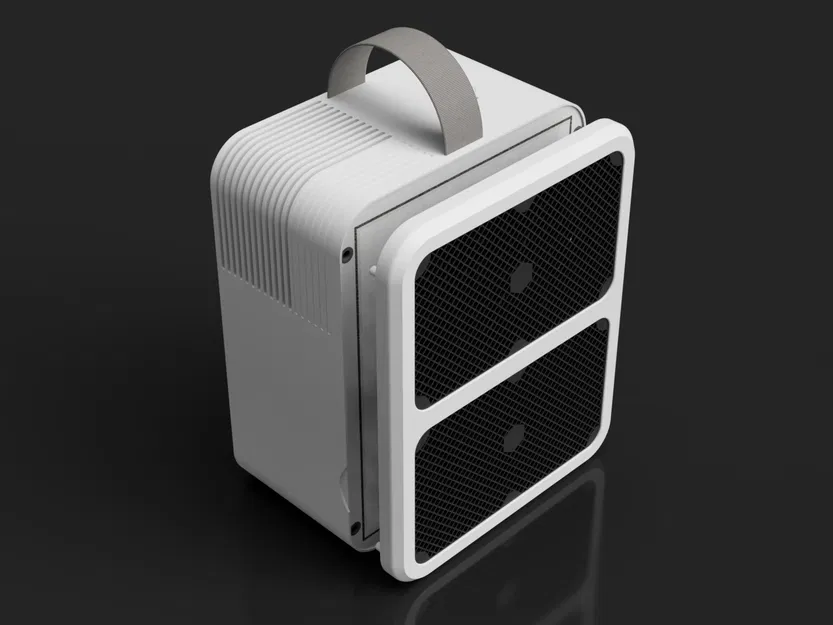

UPPATVIND là bộ lọc không khí nhỏ gọn sử dụng bộ lọc EPA12 để loại bỏ bụi mịn (PM). Mình thấy đây là bộ lọc không khí hoàn hảo cho không gian làm việc nhỏ. Tuy nhiên, nó còn thiếu khả năng lọc khí độc (VOCs). Vì vậy, mình thiết kế Aire – một bản mod bổ sung thêm một lớp lọc cho phép bạn đổ than hoạt tính vào.

DANH SÁCH VẬT LIỆU (BOM)

• Ốc M3x8mm BHCS - 16 cái
• Đai ốc M3 - 2 cái

HƯỚNG DẪN IN

Tải file 3mf về và đọc hướng dẫn lắp đặt bên dưới. Các cài đặt slicer đã được chuẩn bị sẵn để tạo ra các phần lưới và hình lục giác. Mình đã thử nghiệm in bằng cả nhựa Bambu Lab PETG-HF và VoxelPETG+ HS. Link các loại nhựa mình đã dùng nằm bên dưới.

Voxel (link liên kết): https://voxelpla.com/thrutheframe

• In Khung Aire I & II.
• In phần chính và nắp của khay chứa than. Bạn sẽ cần in 2 bộ khay than.
• Mình đã chuẩn bị sẵn cài đặt, bạn chỉ cần nhấn “Slice Now” để các phần lưới và hình lục giác hiện ra.

LẮP ĐẶT

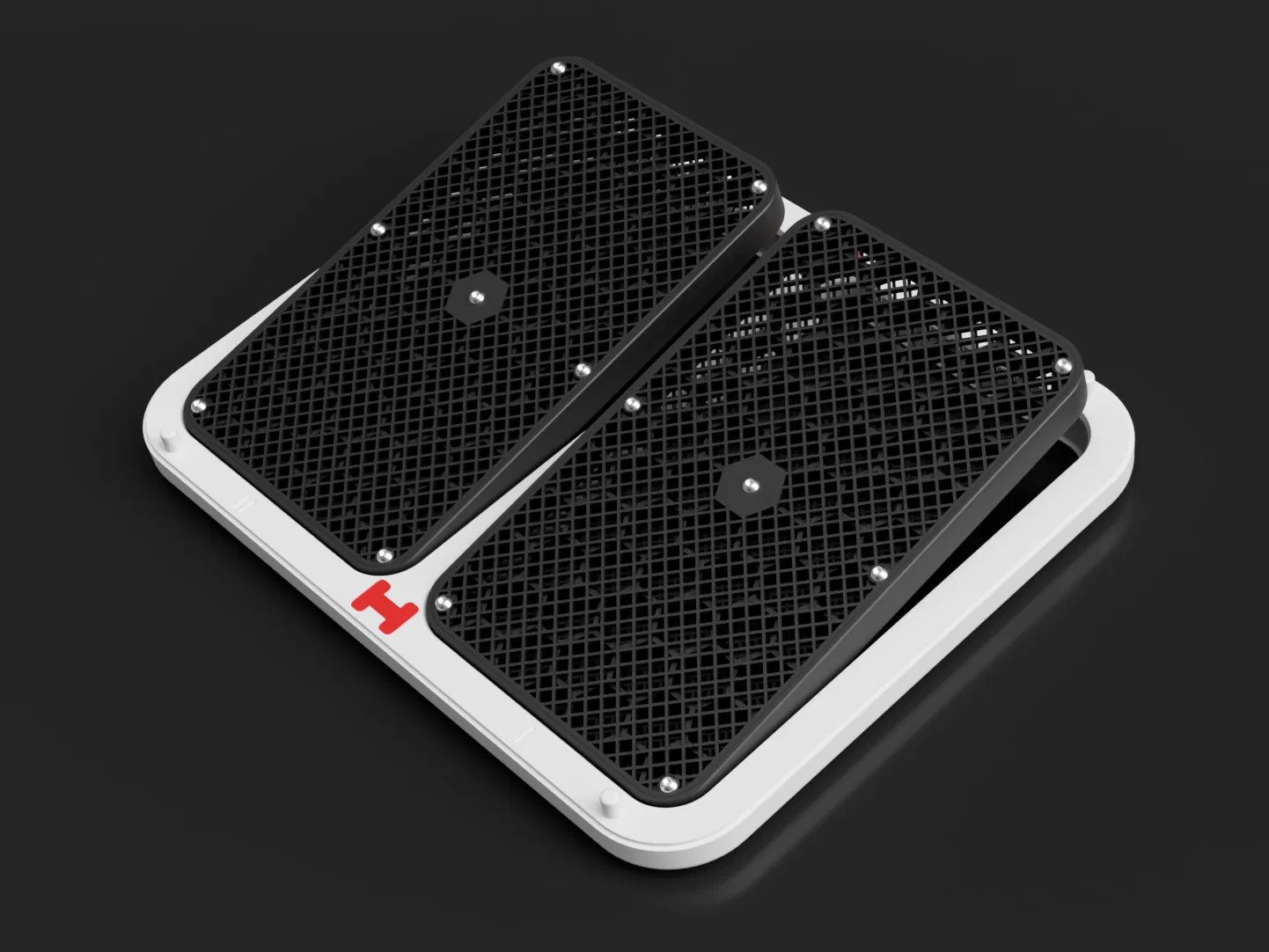

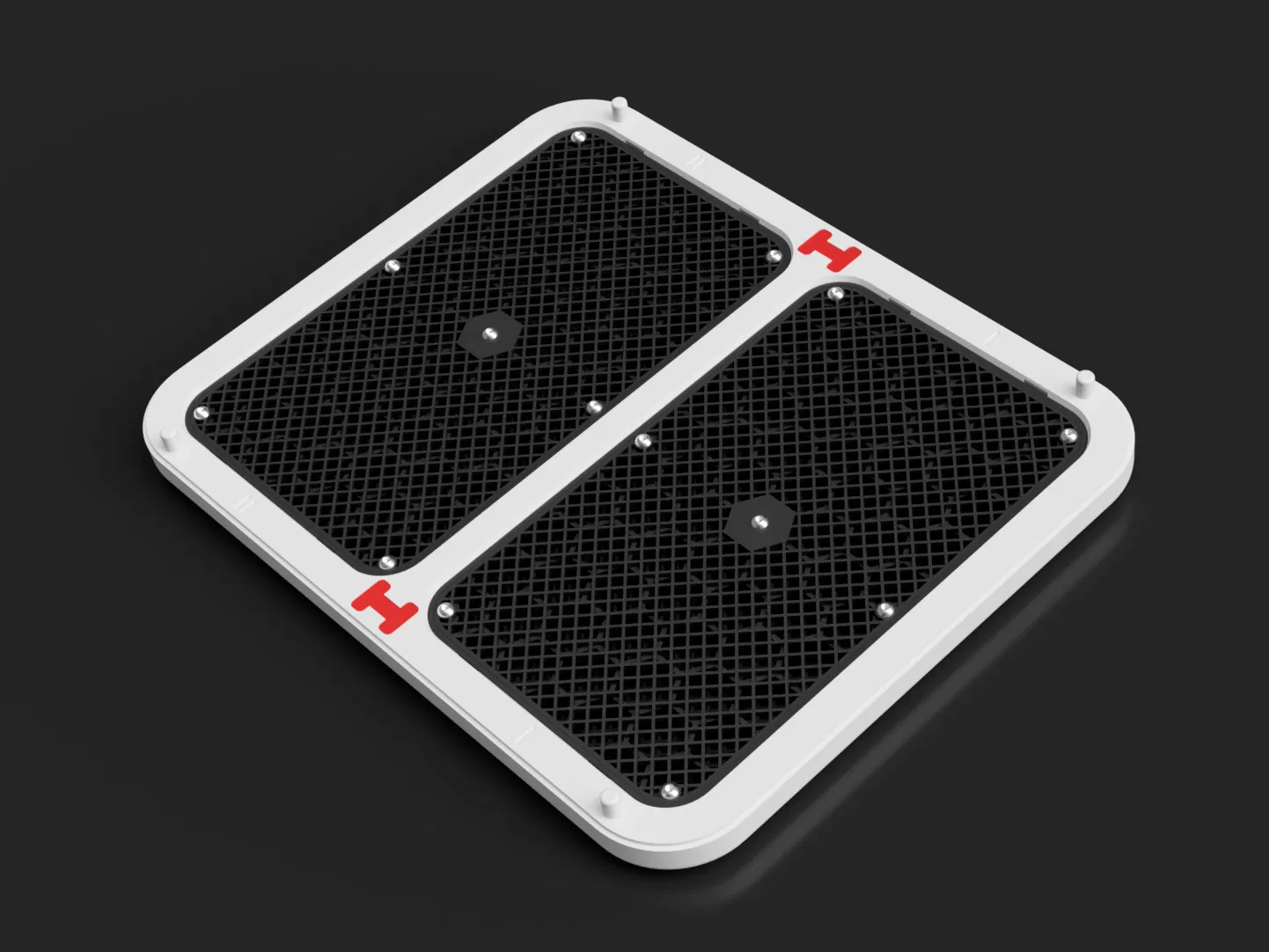

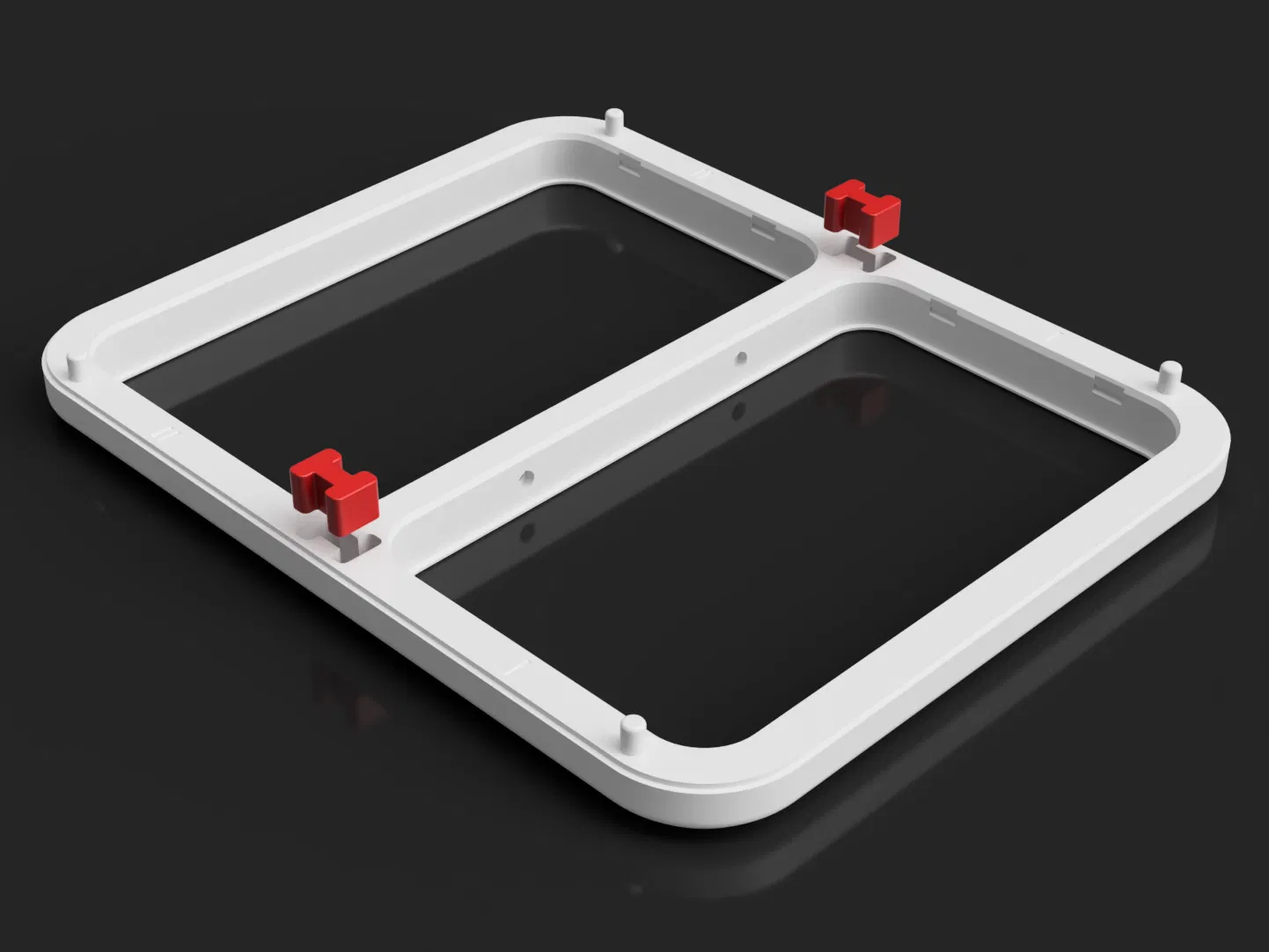

• Căn chỉnh hai phần khung và lắp các chốt H vào.
• Các khớp nối khá khít nên cần dùng búa cao su để đóng vào.

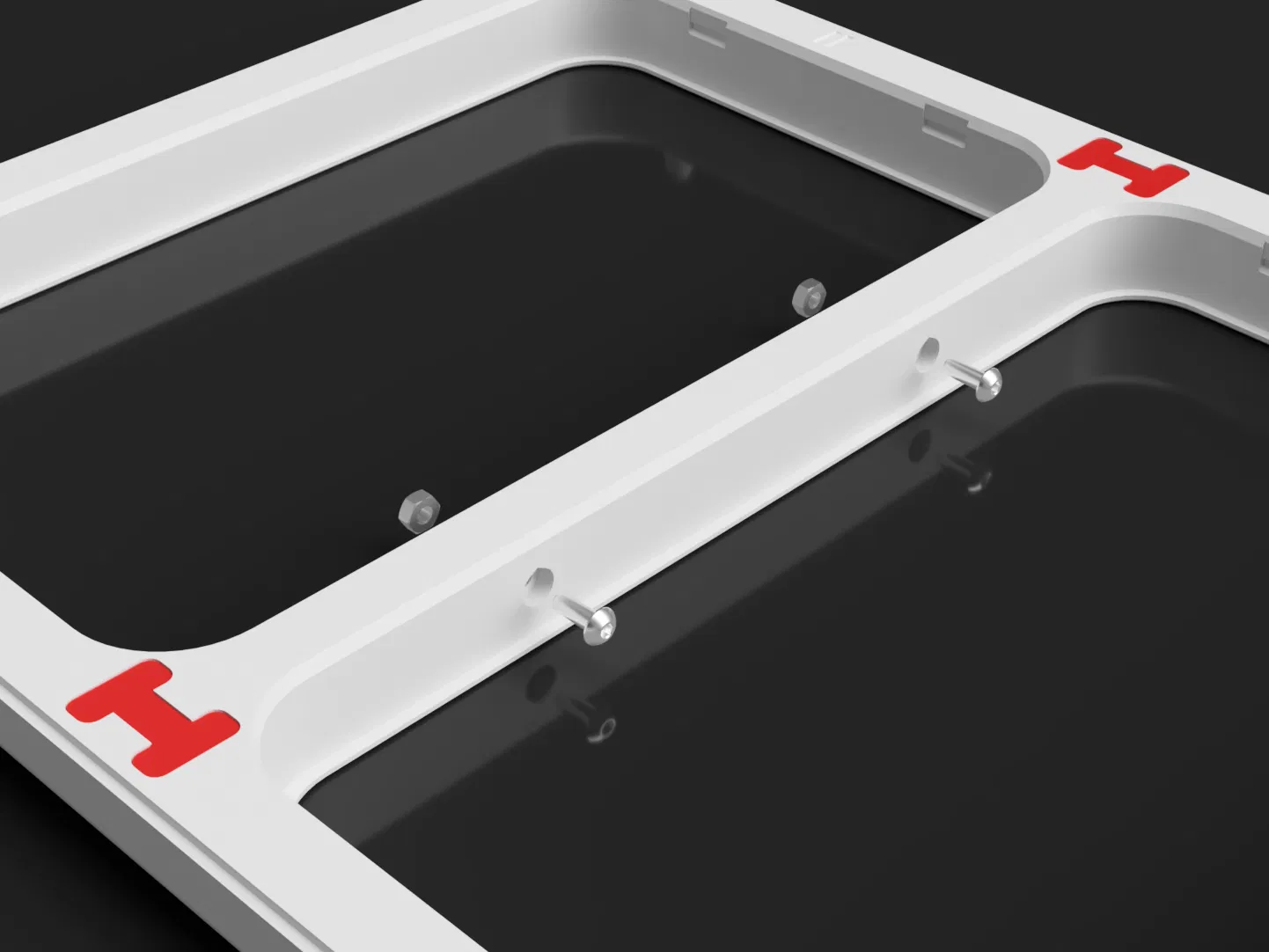

• Lắp ốc M3x8mm cùng đai ốc M3.

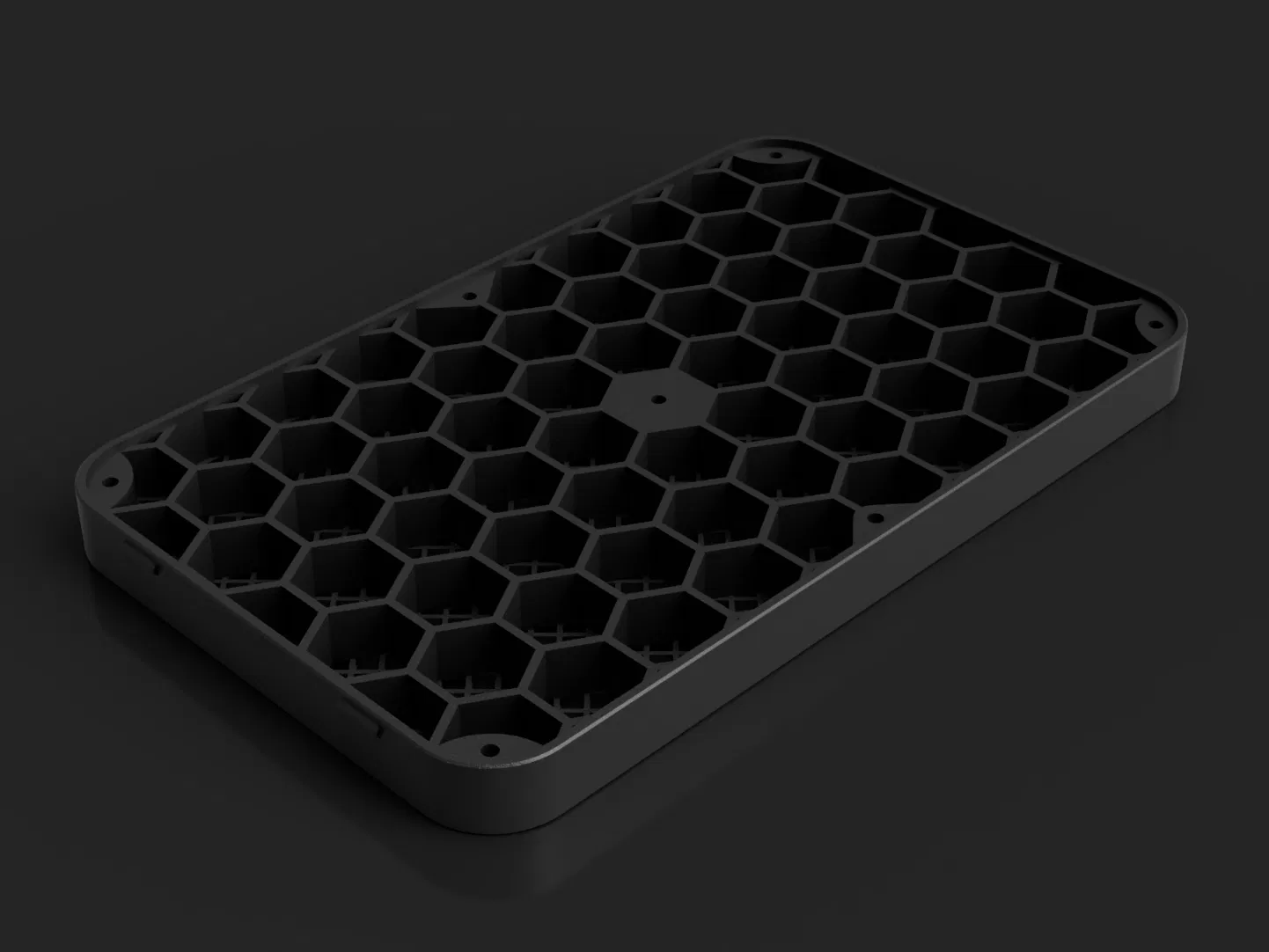

• Đổ viên than hoạt tính vào các ô tổ ong (khoảng 70-80g).
• Đừng đổ quá đầy và hãy đảm bảo than được phân bổ đều.
• Đặt nắp lưới lên trên khay than.

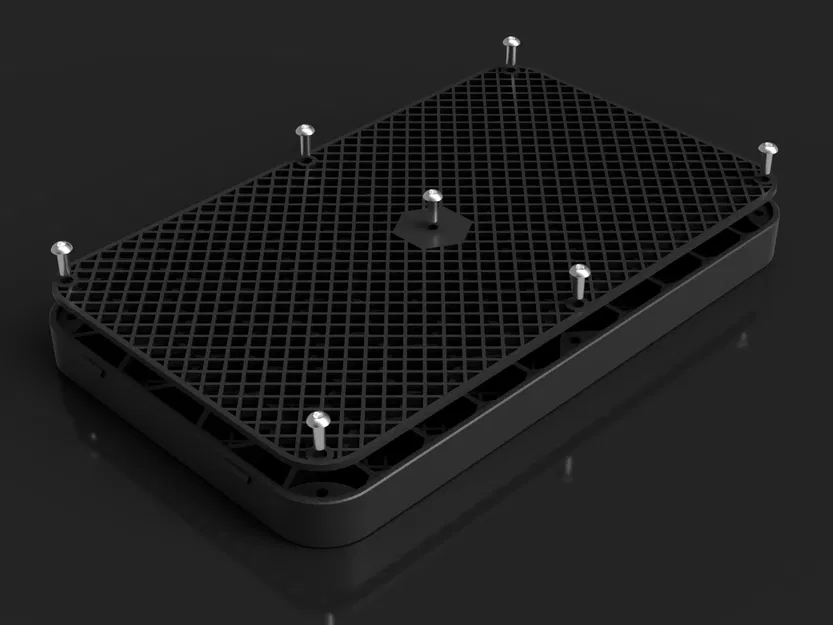

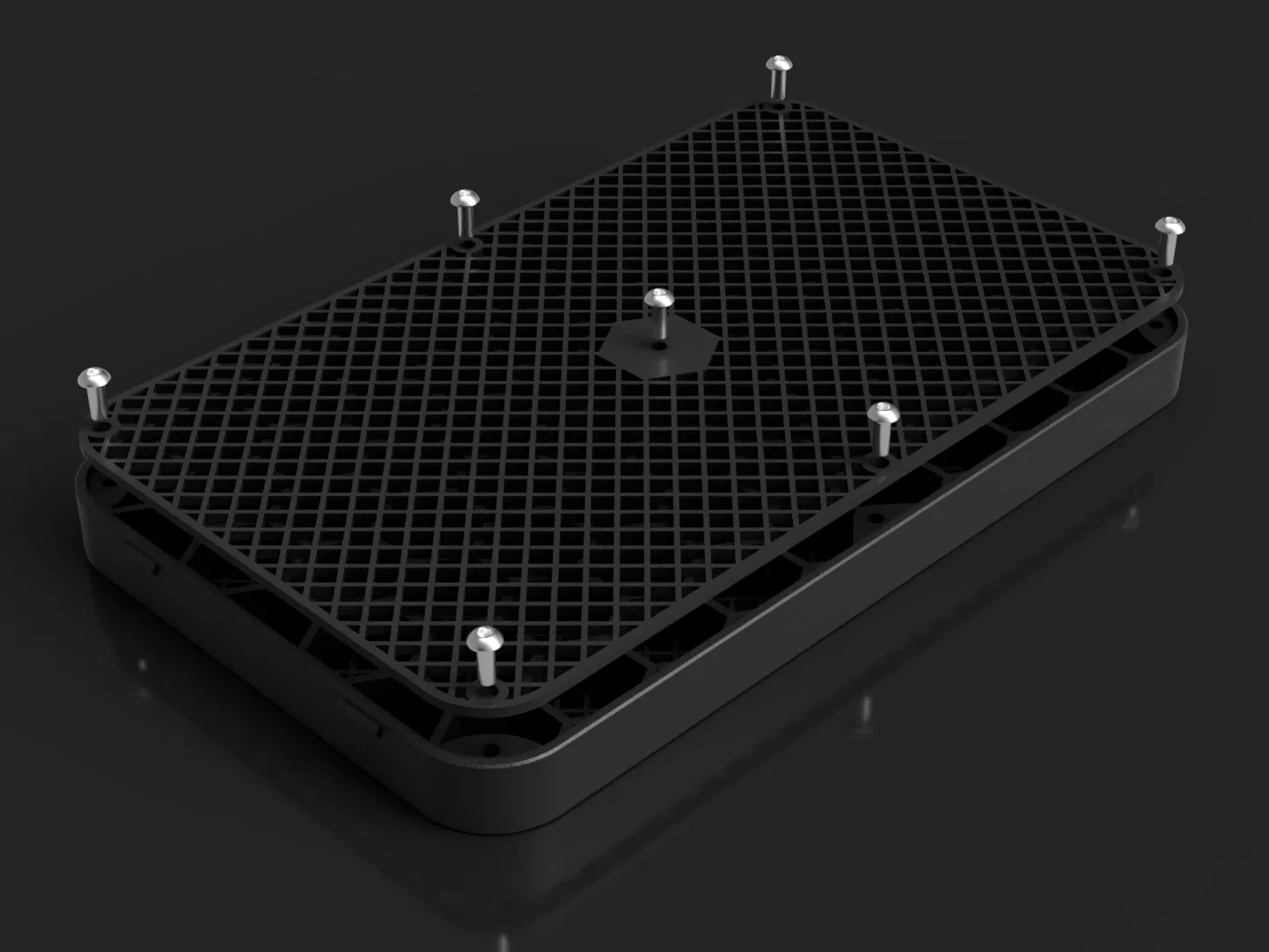

• Vặn 7 con ốc M3x8mm như trong hình. Các lỗ đã được thiết kế tự tạo ren, đừng siết quá chặt.

• Đảm bảo phần đầu ốc hướng lên trên.
• Lắp cassette vào một bên và nhấn khớp vào bên còn lại.

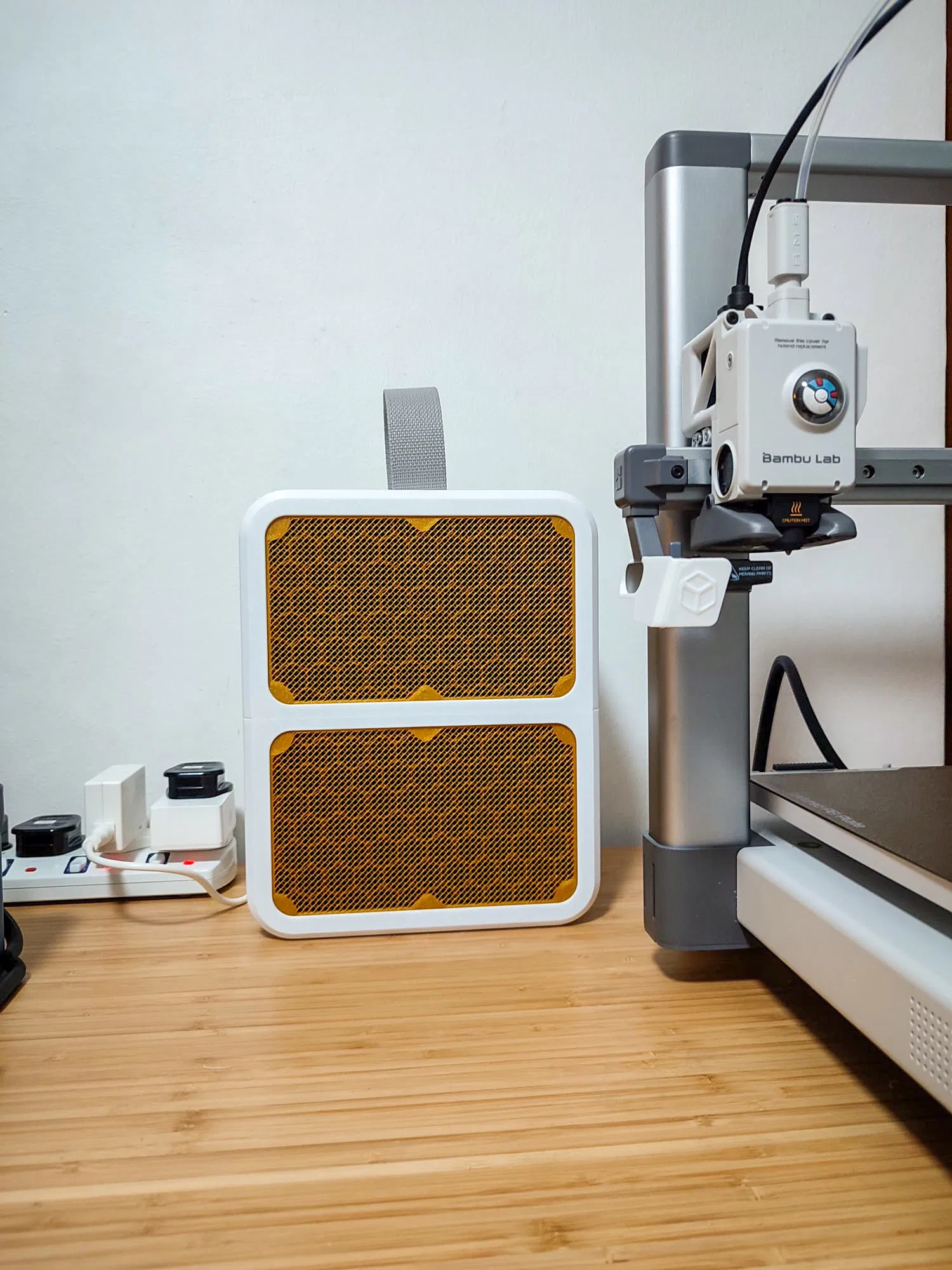

• Sau khi lắp xong sẽ như thế này. Hãy lắc nhẹ để bụi than thừa rơi ra ngoài trước khi lắp vào máy.

Tháo nắp cũ của bộ lọc ra và lắp Aire vào.

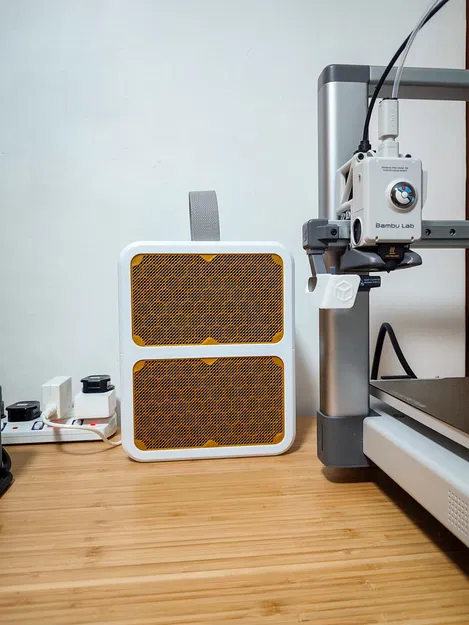

• Xong xuôi, sẵn sàng sử dụng. Hãy ghi chú lại ngày lắp đặt. Than hoạt tính thường dùng tốt trong khoảng 25-30 ngày nếu sử dụng hàng ngày.

VIDEO

ĐỊA CHỈ MUA HÀNG

Nếu bạn cần tìm mua than hoạt tính, thật tuyệt nếu bạn đặt hàng từ các nhà cung cấp trong khu vực của bạn thông qua các liên kết bên dưới. Cảm ơn bạn.

• Mỹ - Voxelpla
• Châu Âu - VTC3D

LỜI KẾT

Cho đến nay, các thiết kế của mình đều miễn phí để mọi người tải về sử dụng cá nhân. Không Patreon, không Membership, không Clubs, không Subs và không OnlyFan (hahaha). Nếu bạn thích thiết kế của mình và muốn ủng hộ niềm đam mê cà phê cũng như kinh phí mua nhựa/vật liệu cho các bản thử nghiệm, mình rất cảm kích nếu bạn thực hiện một trong các cách sau:

1. Đăng hình ảnh sản phẩm bạn in được vào mục bình luận hoặc các trang mạng xã hội về in 3D.
2. Sử dụng link liên kết ở trên để mua nhựa in.
3. Mời mình một ly cà phê qua Ko-fi hoặc paypal.me
