Miếng Đệm Vai Điều Chỉnh Được Cho Súng Trường CZ 457

Đây là miếng đệm vai (buttpad) có thể tùy chỉnh hoàn toàn, được thiết kế chuyên biệt cho dòng súng trường CZ 457 rimfire. Phụ kiện này cho phép bạn điều chỉnh theo chiều dọc và góc độ để đạt được độ vừa vặn tối ưu với vai, từ đó giúp trải nghiệm bắn súng thoải mái và chính xác hơn. Tất cả các bộ phận đều có thể in 3D và việc lắp ráp sử dụng các loại ốc vít hệ mét tiêu chuẩn. Rất lý tưởng cho việc bắn súng trên bệ đỡ (benchrest) và bắn súng thi đấu chính xác.

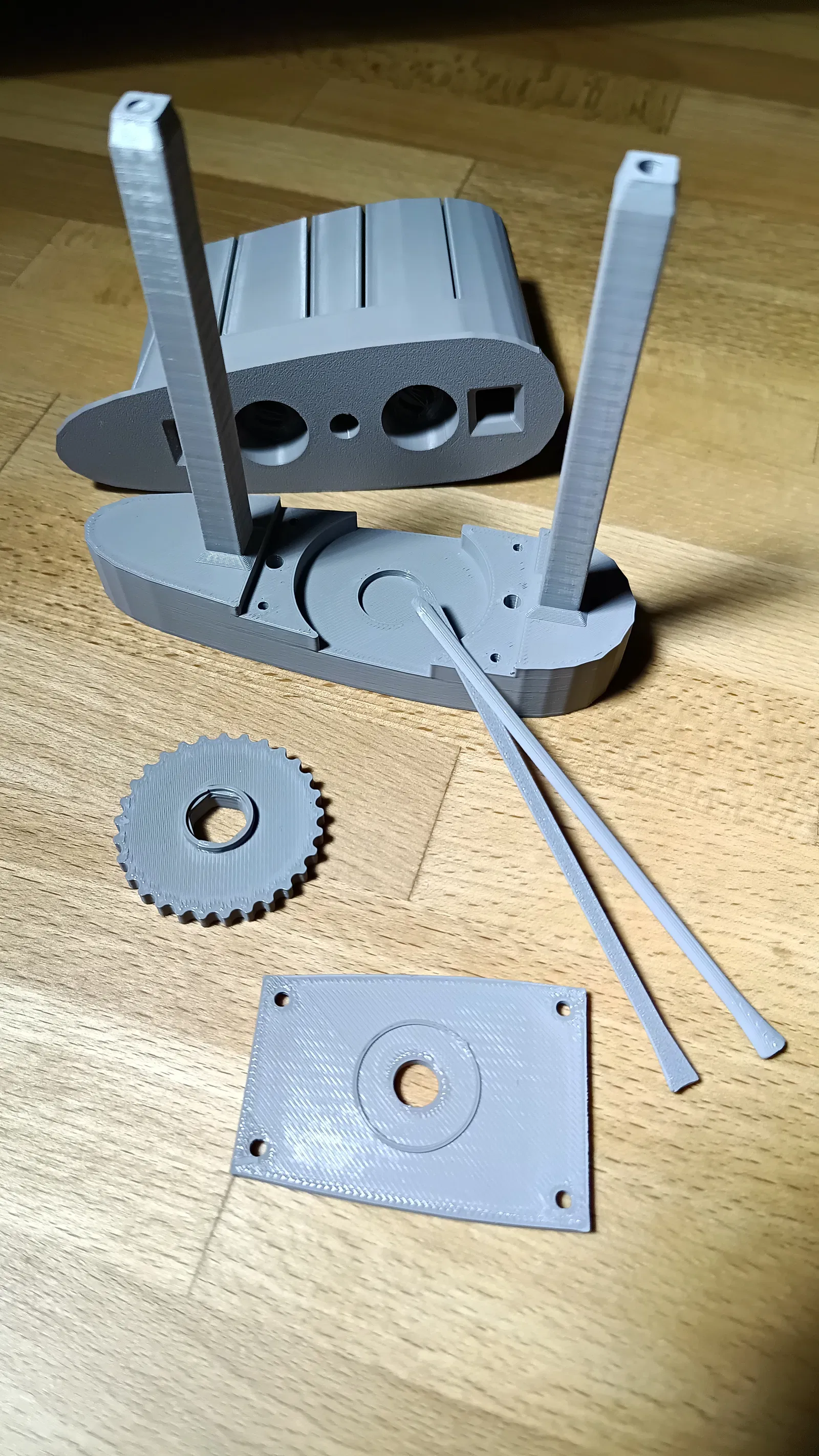

Danh sách linh kiện:

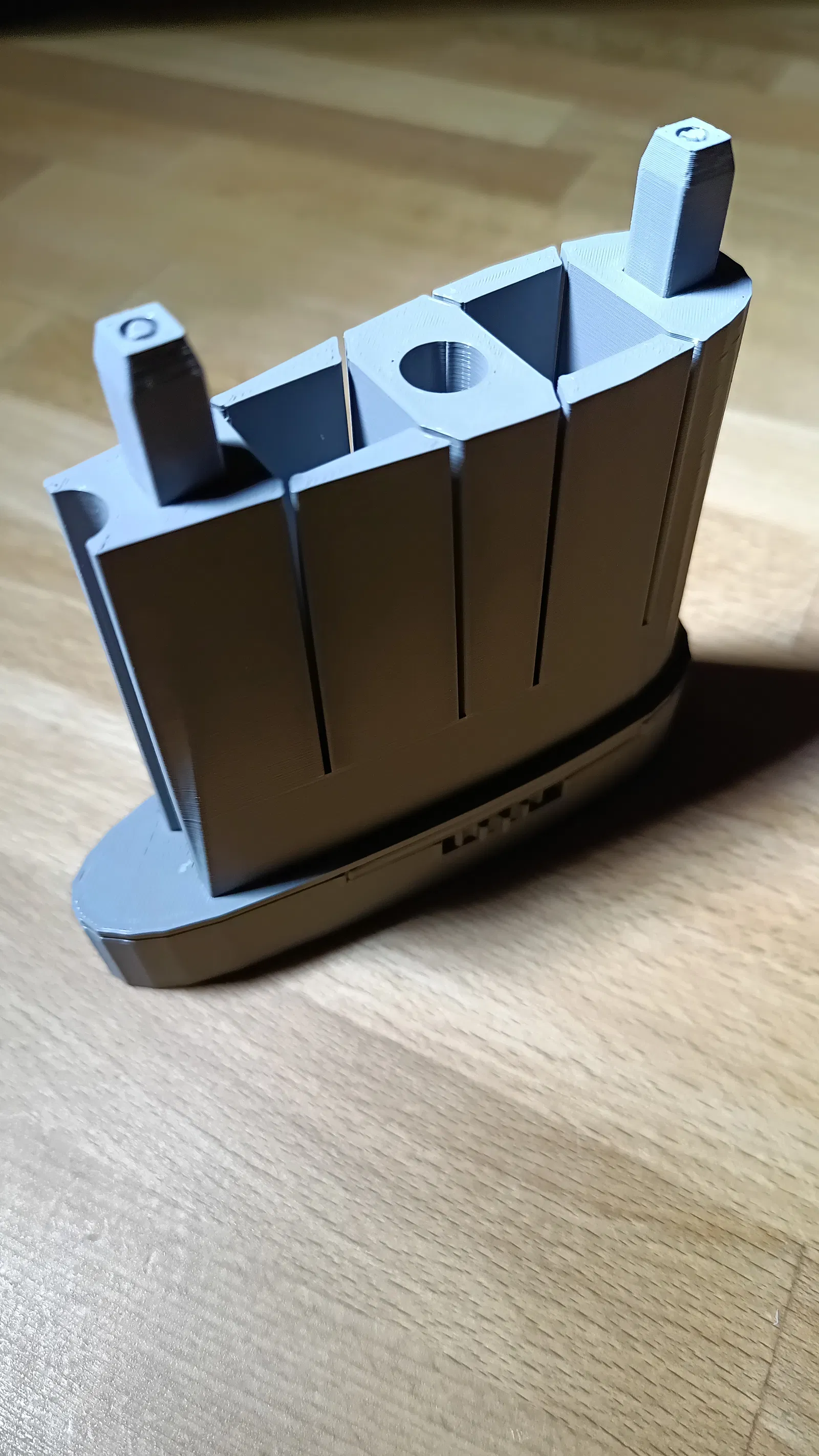

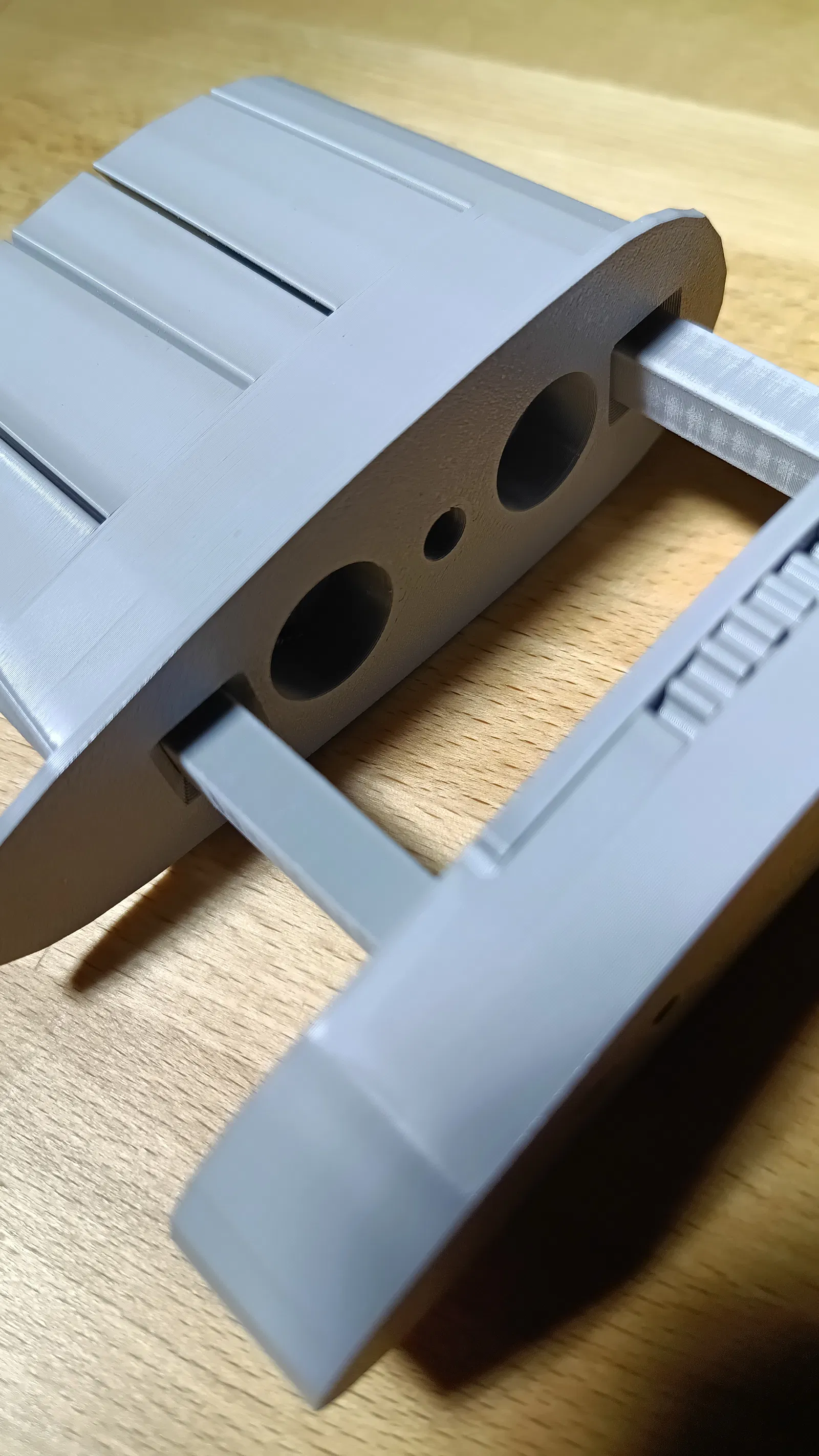

• "patka" – phần đế chính gắn vào báng súng. Được thiết kế để vừa khít. Nếu in bằng nhựa PETG, bạn có thể cần chà nhám nhẹ vì nhựa có thể nở ra.

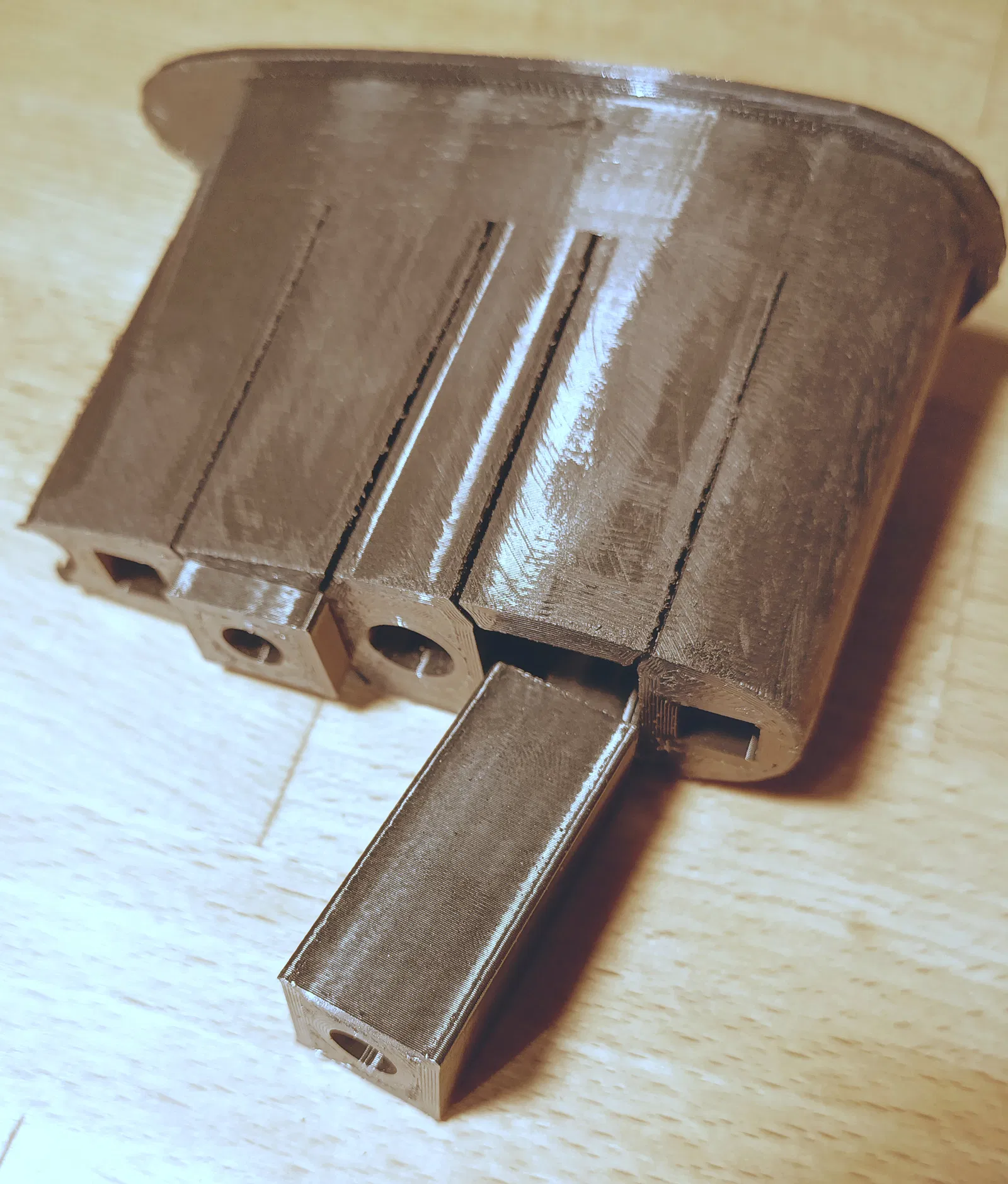

• "klin1", "klin2" – các nêm giúp cố định "patka" bằng cách mở rộng ra khi siết vít.

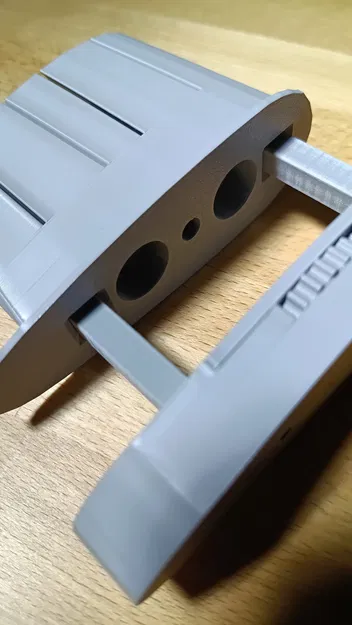

• "patka2" – trượt vào phần "patka". Các chốt có thể cần được chà nhám trơn tru để dễ di chuyển, đặc biệt là khi in bằng PETG.
• 4× "pultrn" – các chốt bản lề, được in theo hướng khác để giảm nguy cơ gãy. Khuyến khích thay thế bằng thanh kim loại 4mm (ví dụ: thanh ren) để tăng độ bền.

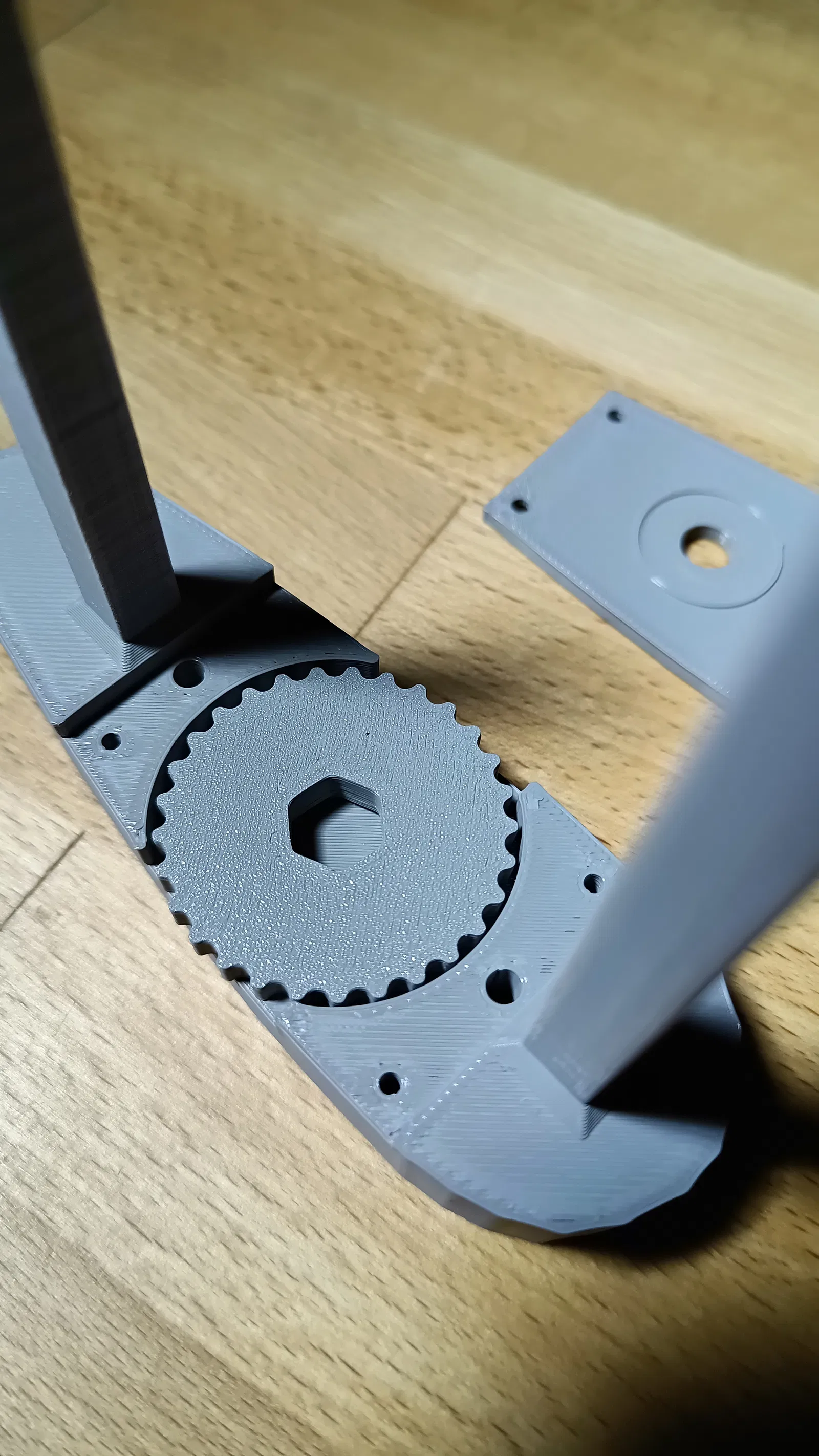

• "kolecko" – núm xoay gắn vào đầu vít điều chỉnh để kiểm soát chuyển động của miếng đệm vai.
• "patka2d" – giữ "kolecko" cố định bằng bốn ốc vít đầu âm (3×12 mm).
• "patka3" – miếng đệm vai trượt, được cố định bằng hai vít M5×16 (đường kính đầu < 10 mm).

Phụ kiện và ốc vít:

• 2× vòng đệm, đường kính trong 6.4 mm, đường kính ngoài 17 mm
• 2× vít M5×40
• 4× vít gỗ 3×12 mm, đầu âm
• 2× vít M5×16 (đầu < 10 mm)
• 1× vít M8×70, đầu lục giác
• 2× thanh sợi thủy tinh hoặc thanh ren, đường kính 4 mm, dài khoảng 108 mm – khuyên dùng thay cho pultrn để tăng độ chắc chắn.

Ren ốc: Bạn sẽ cần mũi ta-rô M8 và M5.

• Ren M5 được tạo trên các bộ phận "klin1", "klin2" và hai lần trên "patka2".
• Ren M8 được tạo ở lỗ trung tâm của bộ phận "patka".

Đối với ren M8, hãy đảm bảo vệ sinh sạch lỗ sau khi ta-rô. Chạy mũi ta-rô nhiều lần để đảm bảo vít điều chỉnh di chuyển mượt mà.

Hướng dẫn lắp ráp:

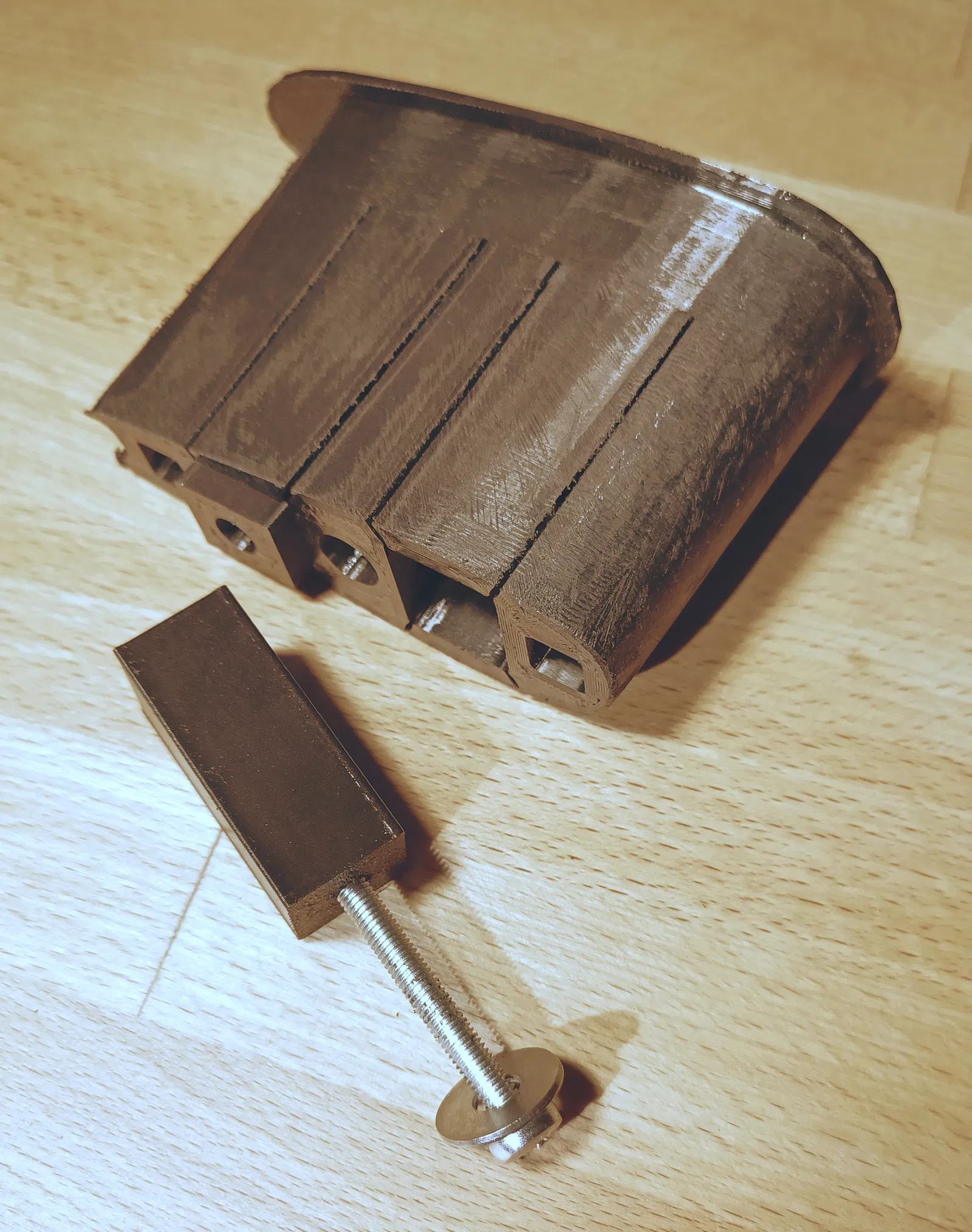

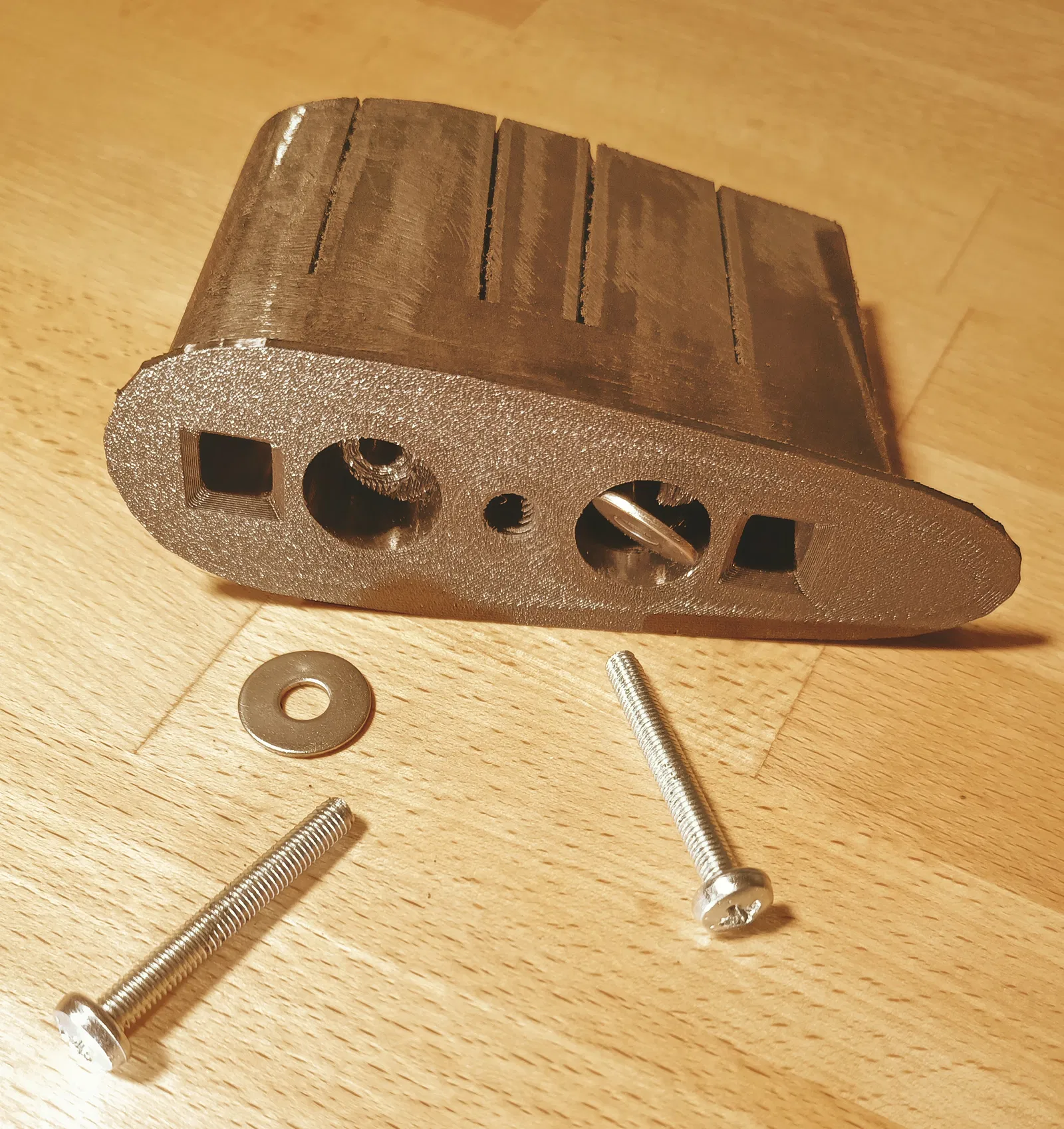

1. Lắp "klin1" và "klin2" vào "patka", siết lỏng bằng hai vít M5×40 và vòng đệm. Chưa siết chặt ngay.
2. Lắp "patka" vào báng súng. Độ khít phải vừa phải. Bạn có thể dùng lòng bàn tay vỗ nhẹ vào – nếu phải dùng búa thì là quá chặt, hãy chà nhám thêm.
3. Quan trọng: Để tháo "patka", không được nạy ra! Hãy vặn vít M8×70 vào và dùng chính vít đó để kéo ra.
4. Khi "patka" đã vào vị trí, siết chặt hai vít M5×40. Mỗi vít sẽ kéo nêm tương ứng vào trong, làm "patka" nở ra và khóa chặt vào báng súng.

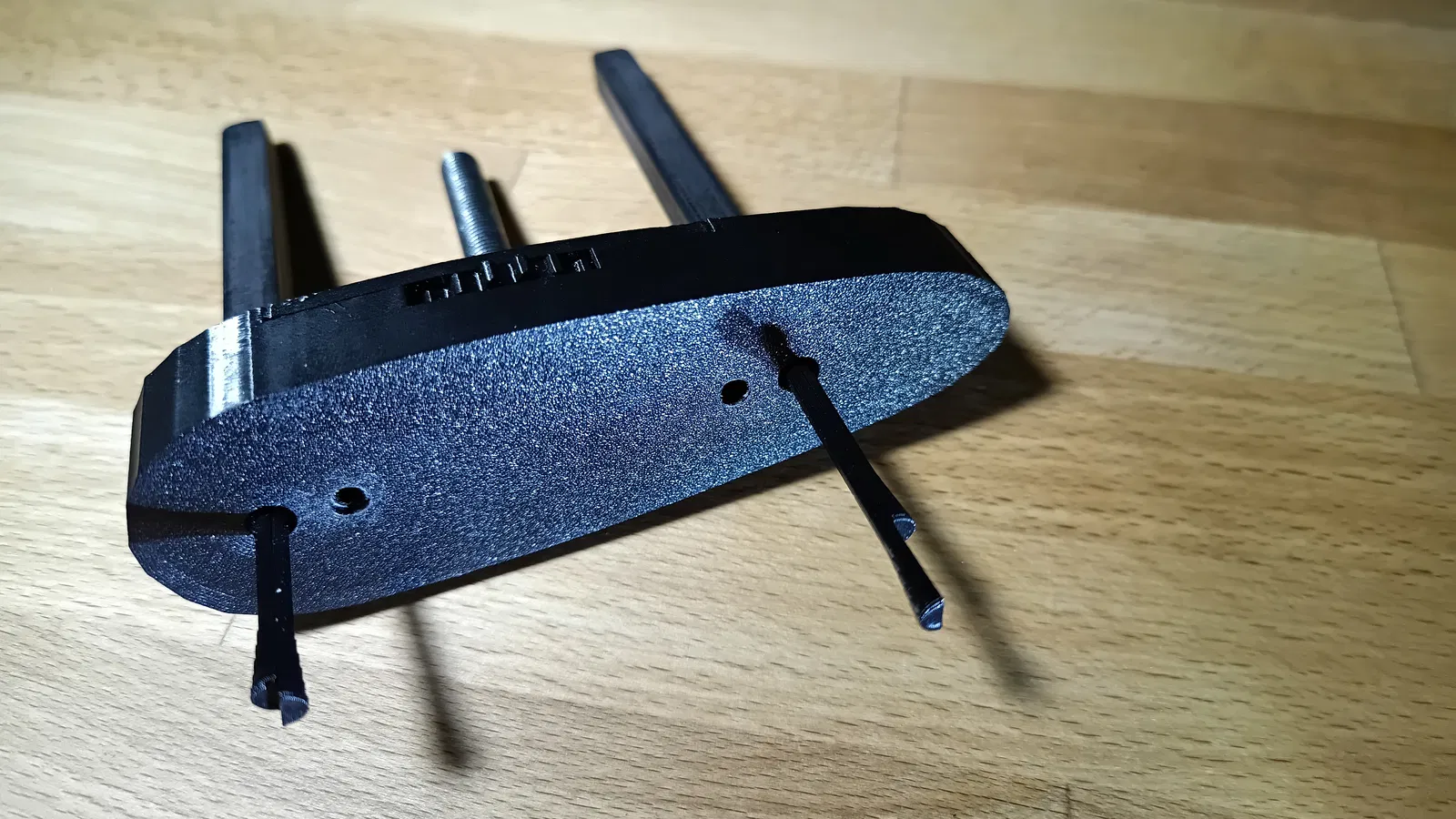

5. Lắp hai mảnh "pultrn" vào lỗ bản lề trên "patka2" và dán keo. Đặc biệt khuyến khích dùng thanh kim loại hoặc vật liệu composite 4 mm thay thế để bền hơn. Tôi thường dùng thanh sợi thủy tinh vì nhẹ và dán bằng keo epoxy.

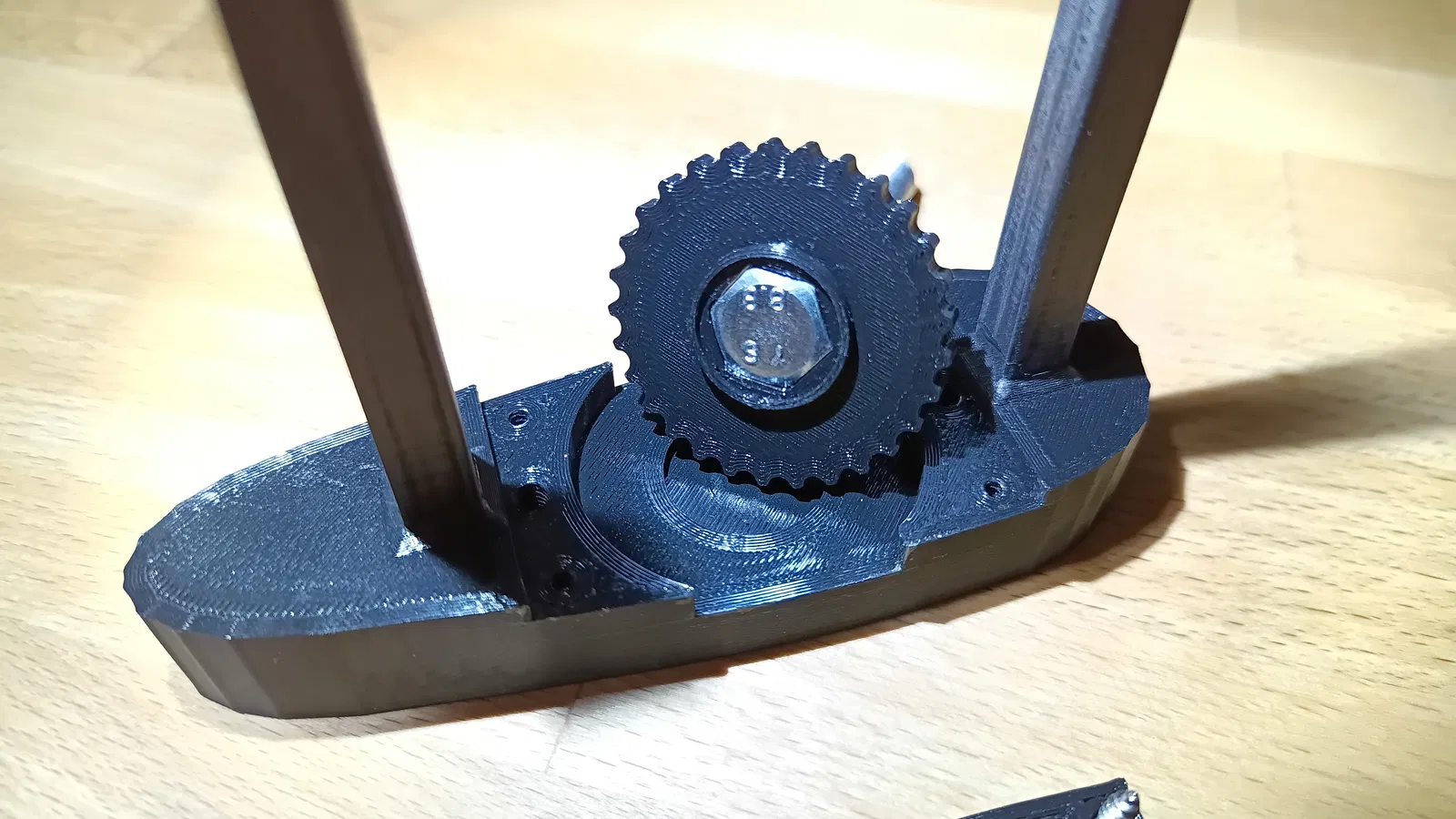

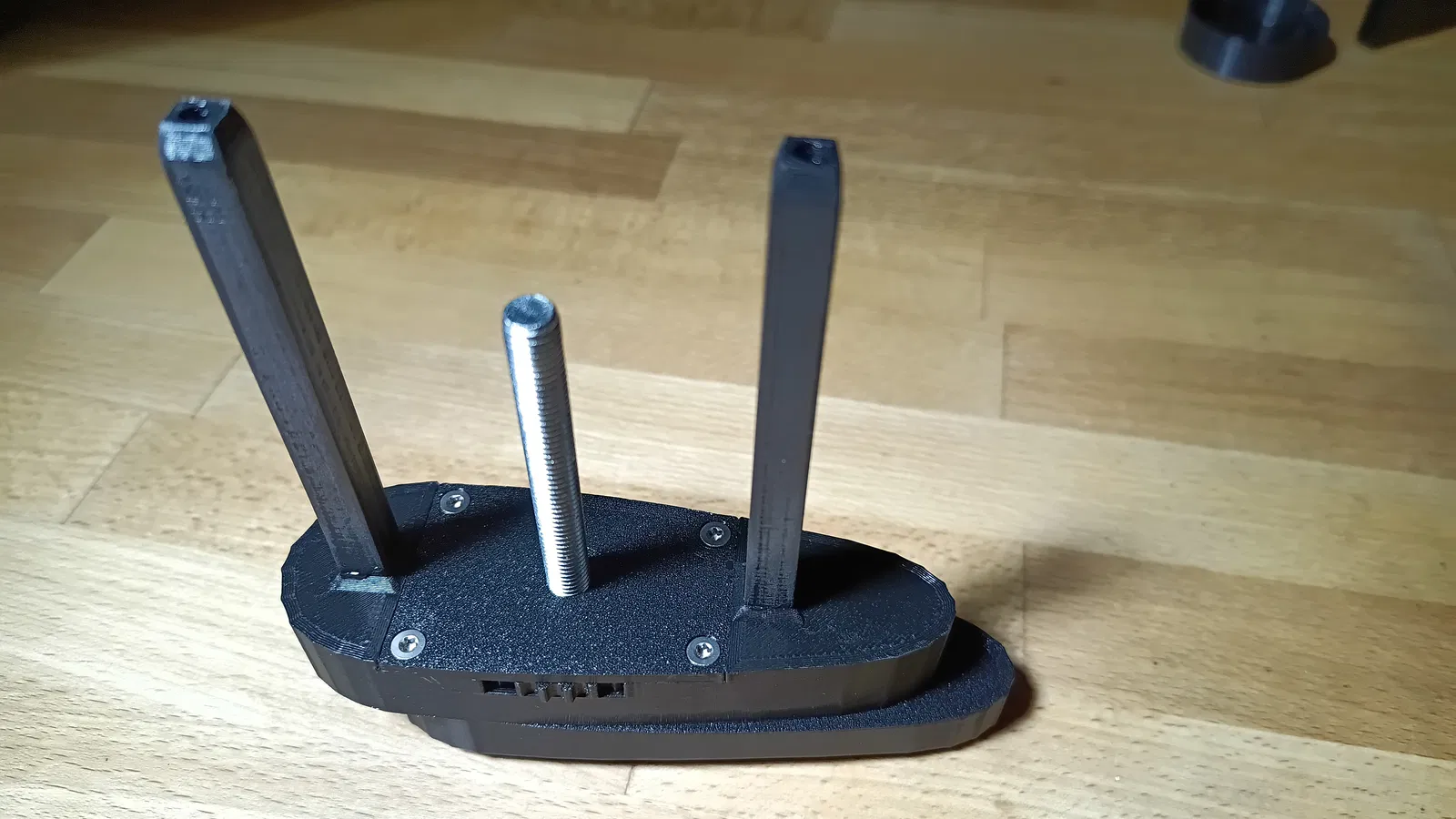

6. Gắn vít M8×70 vào "kolecko". Phần ren hướng ra ngoài. Gờ nổi quanh đầu vít phải khớp vào hốc tròn trên "patka2".

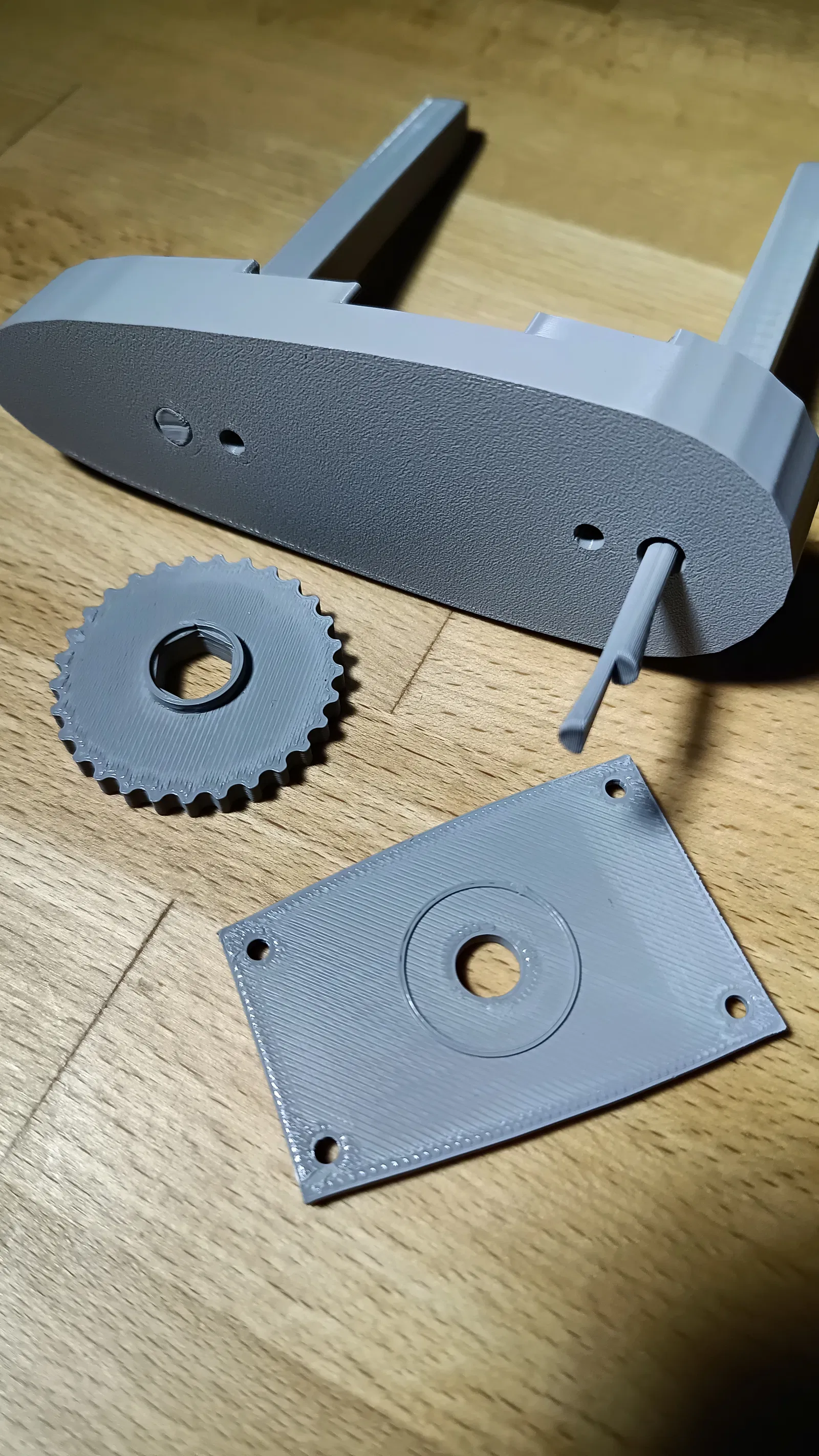

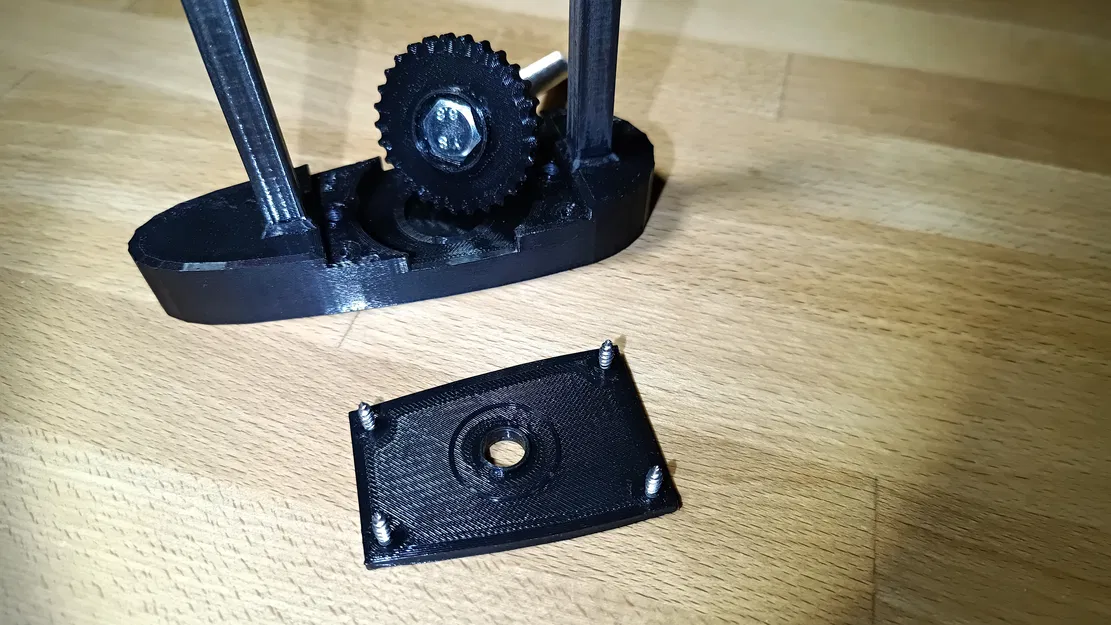

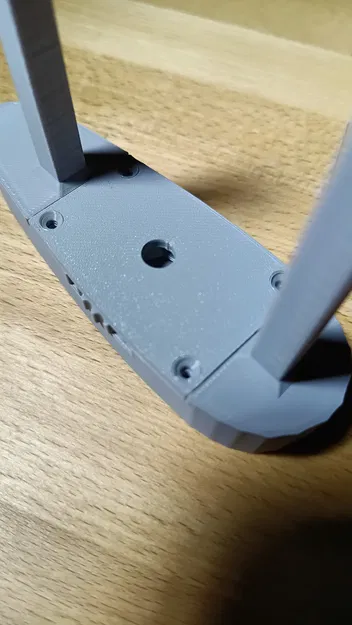

7. Đặt "patka2d" lên cụm vừa lắp, mặt vòng nhô lên hướng về phía "kolecko". Cố định bằng bốn vít gỗ 3×12 mm.

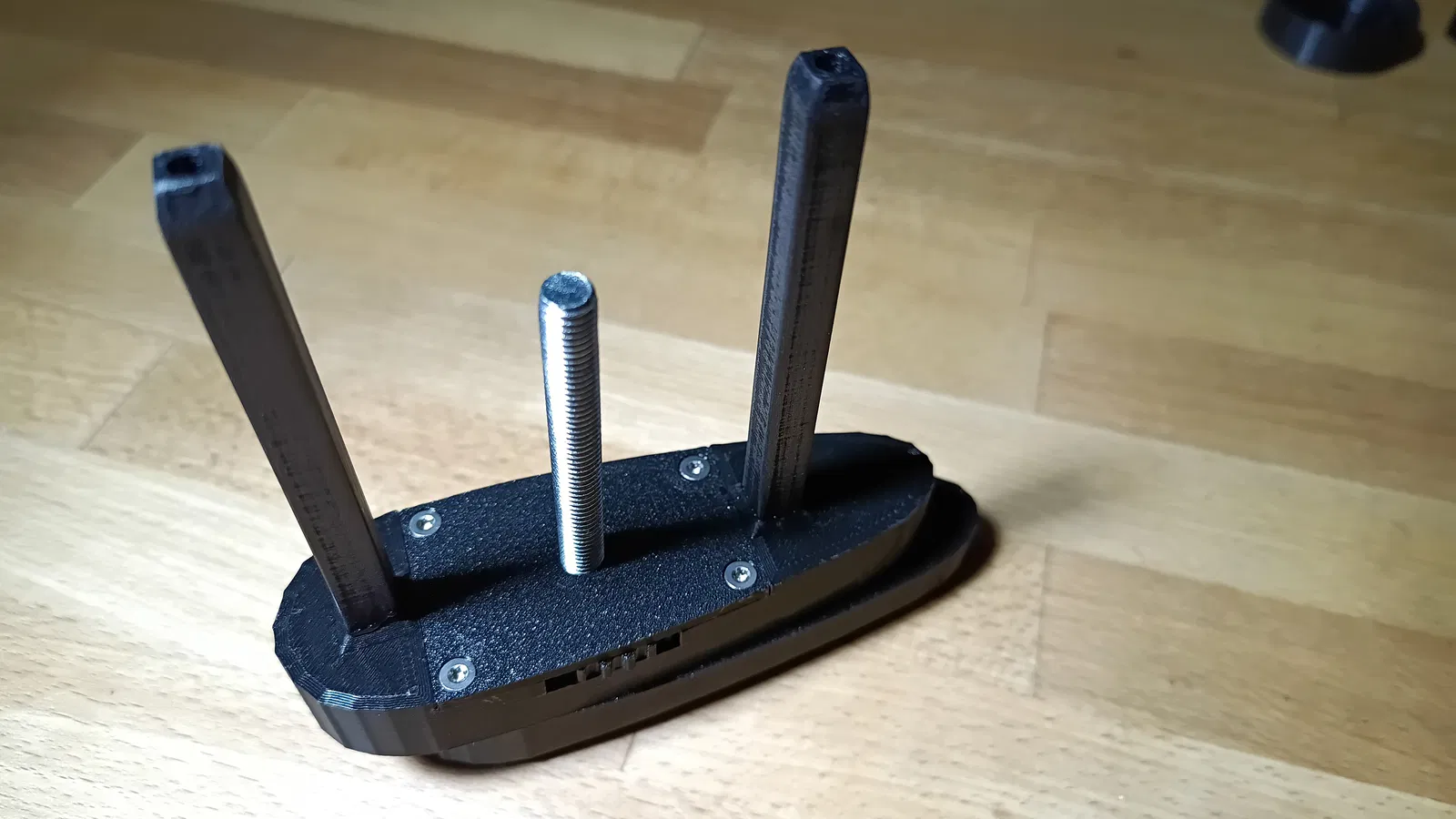

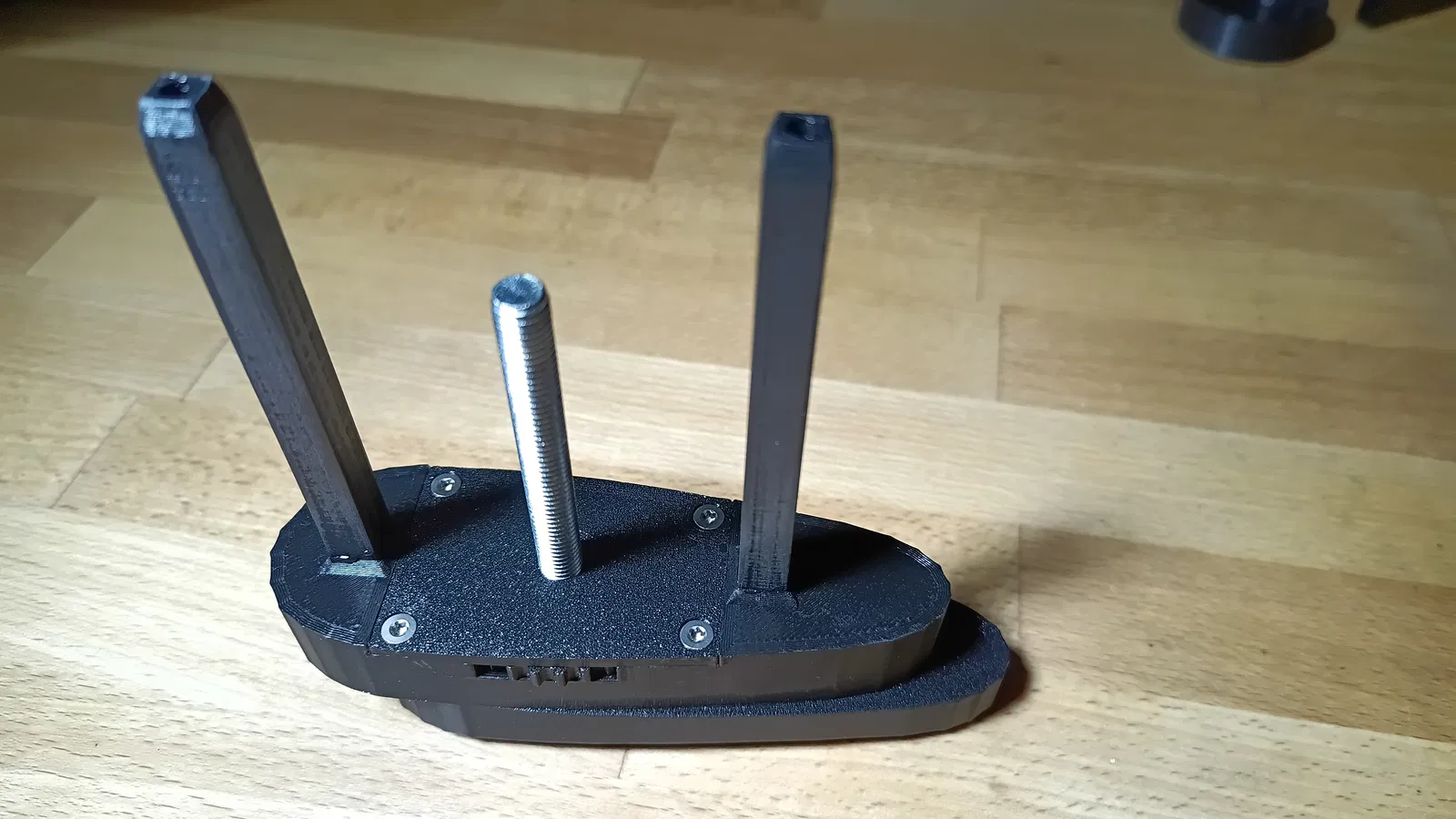

8. Vặn "patka2" đã lắp hoàn thiện vào "patka" đang gắn trên báng súng. Lúc này bạn sẽ thấy tầm quan trọng của việc ta-rô ren M8 mượt mà, vì bạn sẽ phải vặn bằng tay không.

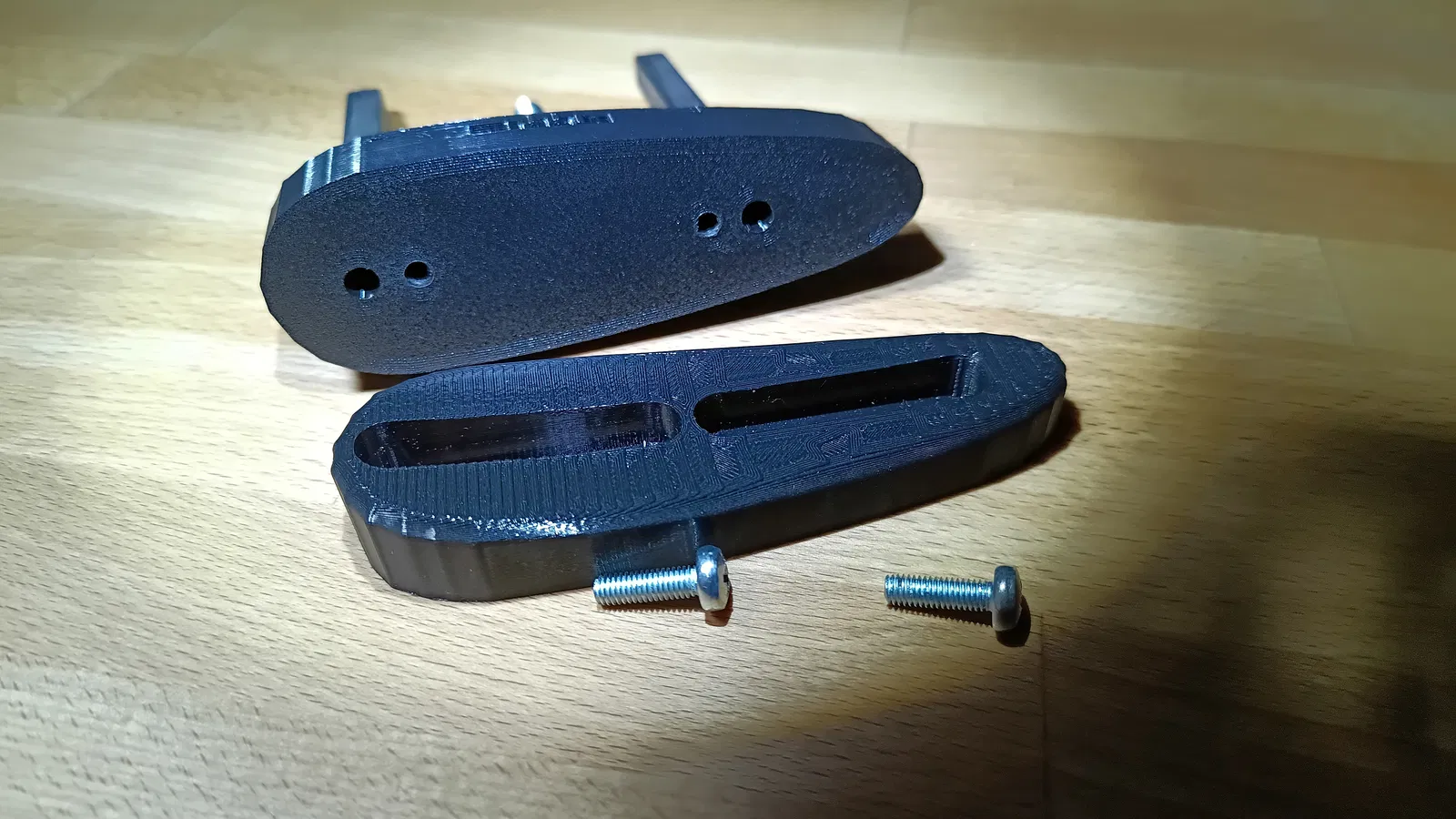

9. Gắn "patka3" vào "patka2" bằng hai vít M5×16.
