Vỏ hộp in 3D cho module sạc SW3518s 100W PD/QC

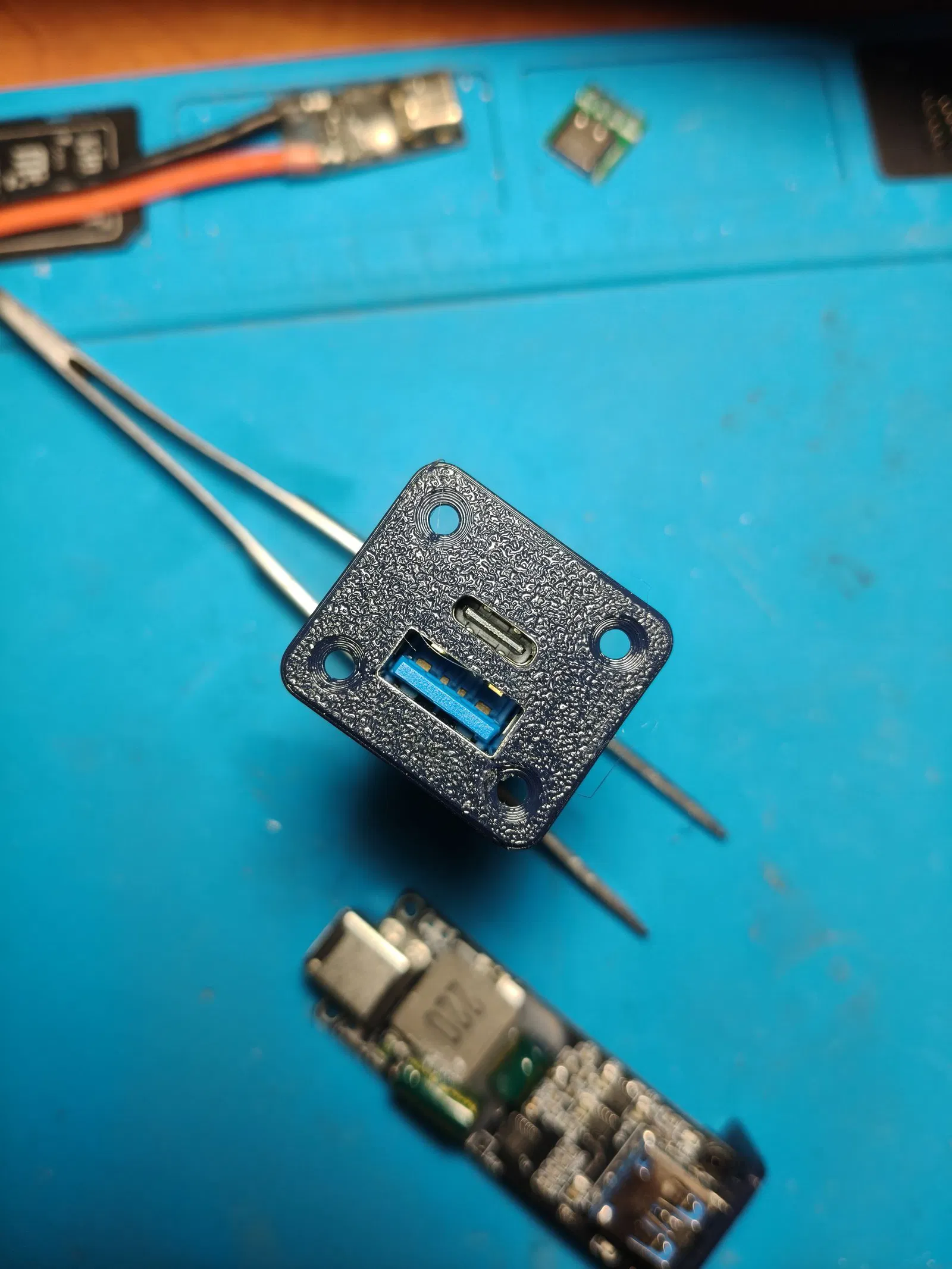

Vỏ hộp bảo vệ module sạc SW3518s 100W PD/QC

Nếu bạn là một người đam mê công nghệ và thường xuyên làm việc với các dự án điện tử DIY, đặc biệt là các module sạc nhanh, thì chắc chắn bạn sẽ cần một giải pháp để bảo vệ chúng. Vỏ hộp (case) này được thiết kế chuyên biệt để cố định và bảo vệ bo mạch sạc SW3518s với công suất lên đến 100W, hỗ trợ các chuẩn sạc nhanh phổ biến hiện nay như PD (Power Delivery), QC (Quick Charge) và SCP. Sản phẩm giúp bo mạch của bạn trông gọn gàng, chuyên nghiệp hơn và tránh được những va chạm không đáng có trong quá trình sử dụng.

Thiết kế của vỏ hộp này tập trung vào sự tối giản và tính thực dụng cao. Các lỗ bắt vít được bố trí chính xác để bạn dễ dàng cố định module M2 hoặc các tấm panel M2-M3. Với cấu trúc này, bạn có thể tích hợp cổng sạc vào các hộp đựng nguồn tự chế hoặc các mặt panel của thiết bị một cách chắc chắn và thẩm mỹ. Đây là món phụ kiện không thể thiếu nếu bạn muốn biến các module trần trụi thành một bộ sạc cao cấp có thể gắn cố định trên bàn làm việc hoặc trong thùng máy tính.

Khi in 3D mẫu này, bạn nên lưu ý một số điểm sau để đạt kết quả tốt nhất:

• Vật liệu đề xuất: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt tốt hơn PLA, vì bo mạch sạc 100W khi hoạt động có thể tỏa nhiệt đáng kể.
• Độ dày lớp in (Layer height): Nên để khoảng 0.2mm để đảm bảo độ chi tiết cho các lỗ bắt vít và khung cổng cắm.
• Hỗ trợ (Supports): Cấu trúc này khá đơn giản nên bạn không cần quá nhiều support, hãy tối ưu hóa để bề mặt tiếp xúc được sạch nhất.
• Độ phủ (Infill): Khoảng 25-30% là đủ để tạo độ cứng cáp cho vỏ hộp mà không làm tăng trọng lượng quá mức.
• Kiểm tra kỹ khớp nối: Hãy chắc chắn rằng các vị trí bắt vít đã vừa khít với module của bạn trước khi bắt đầu lắp đặt chính thức.
• Vệ sinh linh kiện: Sau khi in xong, hãy làm sạch các ba via nhựa tại vị trí cổng USB để đảm bảo cắm cáp sạc trơn tru nhất.

Sử dụng mẫu thiết kế này không chỉ giúp bảo vệ linh kiện điện tử quý giá mà còn nâng cao tính chuyên nghiệp cho mọi dự án của bạn. Hy vọng bạn có những trải nghiệm in ấn thật thú vị và lắp đặt thành công module sạc mạnh mẽ của mình.
