Mô hình xích 100+ mắt xích (100+ link chain)

Mình đã muốn thử nghiệm với OpenSCAD từ lâu. Đây là một phần mềm CAD miễn phí cho phép bạn thiết kế các vật thể bằng mã code thay vì giao diện kéo thả thông thường. https://openscad.org/

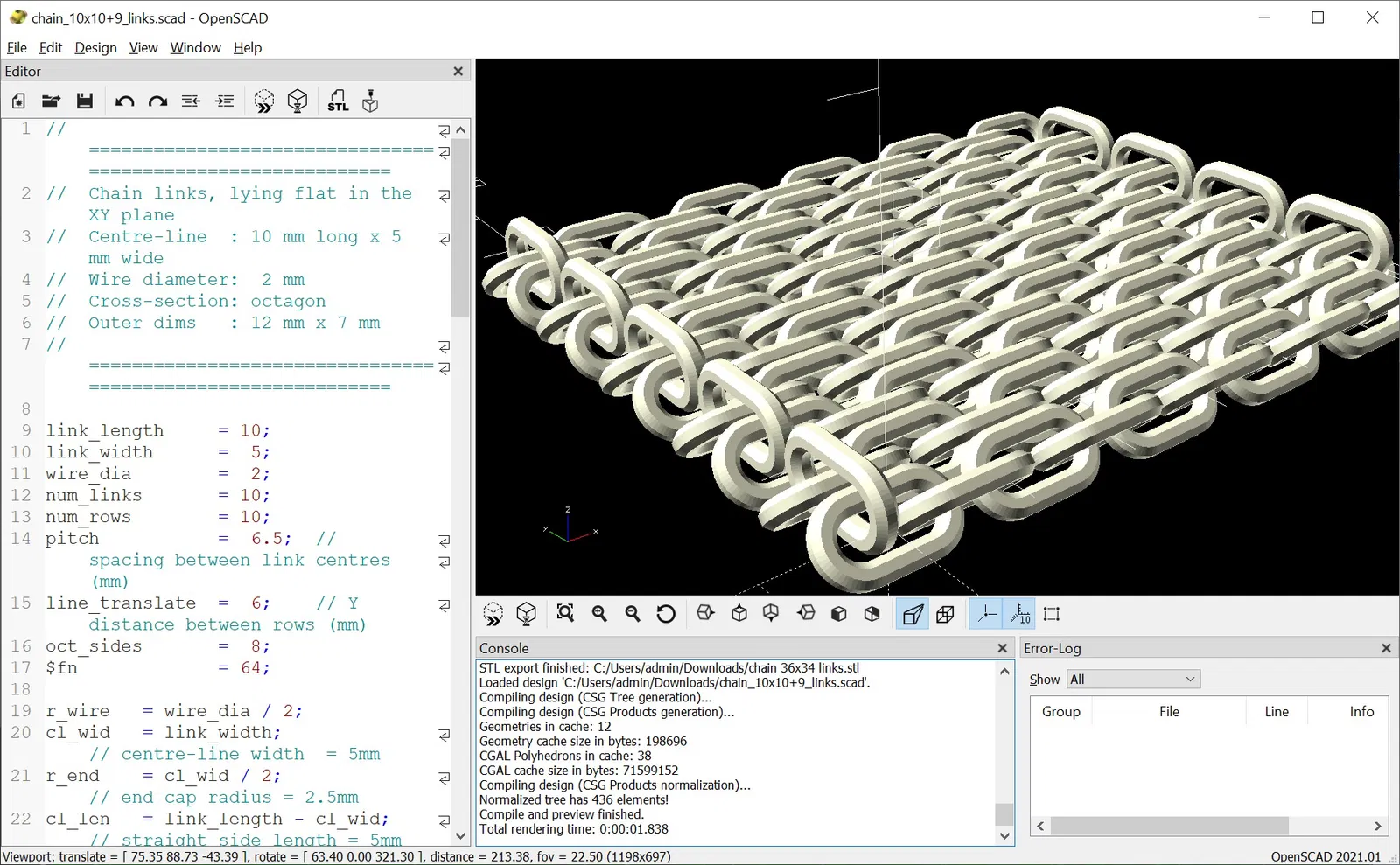

Mình cũng nghĩ đây là một cơ hội tốt để dùng Claude.ai viết code cho OpenSCAD. Kết quả là khoảng 65 dòng mã để tạo ra mô hình này - một chuỗi gồm 10 hàng với 10 mắt xích mỗi hàng, được kết nối xen kẽ với nhau tạo thành tổng cộng 109 mắt xích.

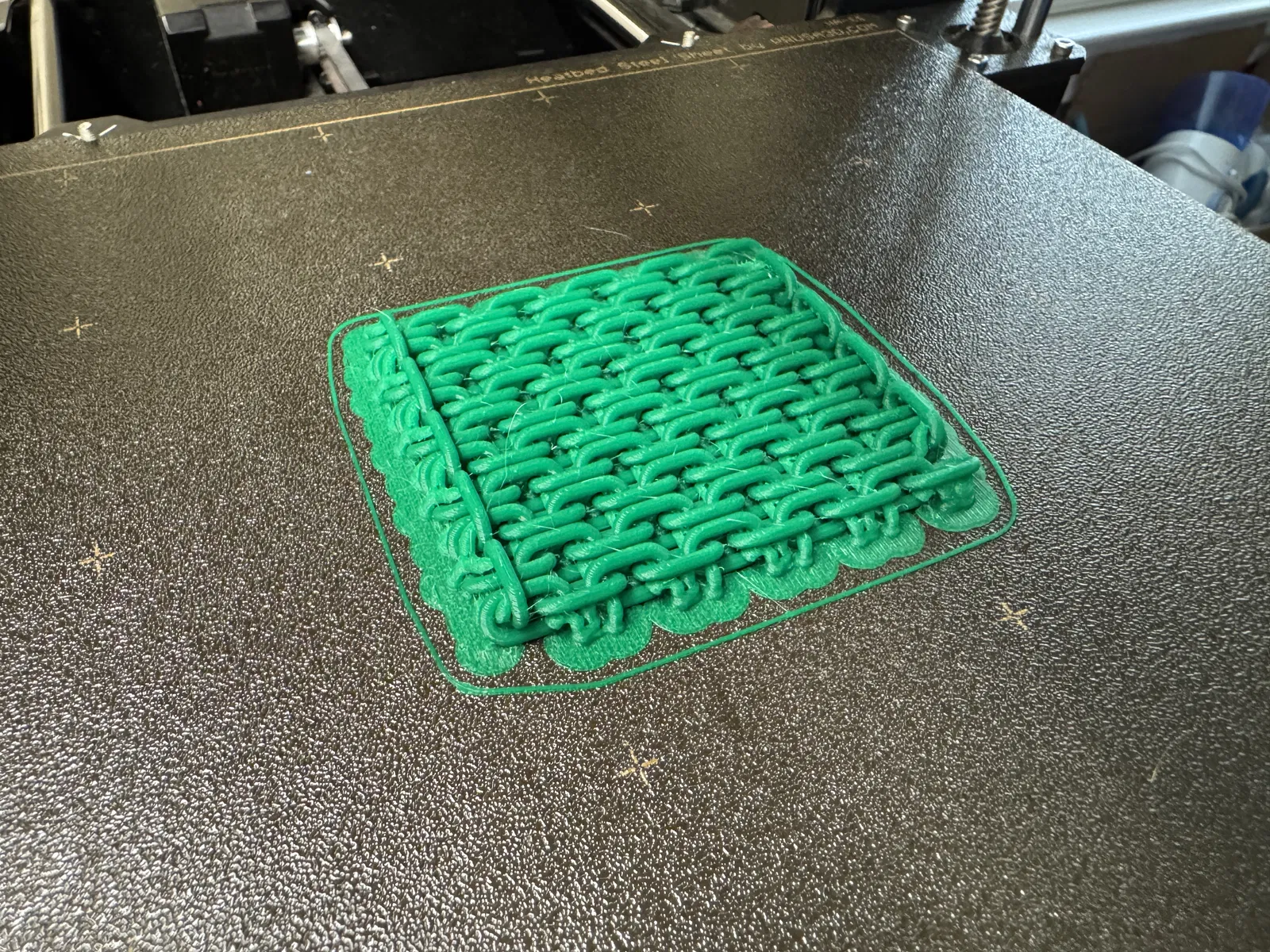

Mình có đính kèm file .scad cho những ai muốn thử tùy chỉnh. Mặt cắt của mỗi mắt xích có hình bát giác và được xoay 45 độ so với bàn in để mỗi mắt xích đều có một mặt phẳng hướng xuống. Bạn vẫn cần in với hỗ trợ (supports) vì các mắt xích này rất nhỏ và diện tích tiếp xúc với bàn in không lớn.

Nếu bạn muốn thay đổi số lượng mắt xích, rất dễ dàng để cài đặt OpenSCAD, mở file .scad đính kèm và chỉnh sửa các biến num_links và num_rows ở phần đầu chương trình. Lưu ý rằng các kích thước này được tính dựa trên đường tâm của profile mắt xích. Ngoài ra còn có một biến wire_dia để điều chỉnh đường kính của profile mắt xích.

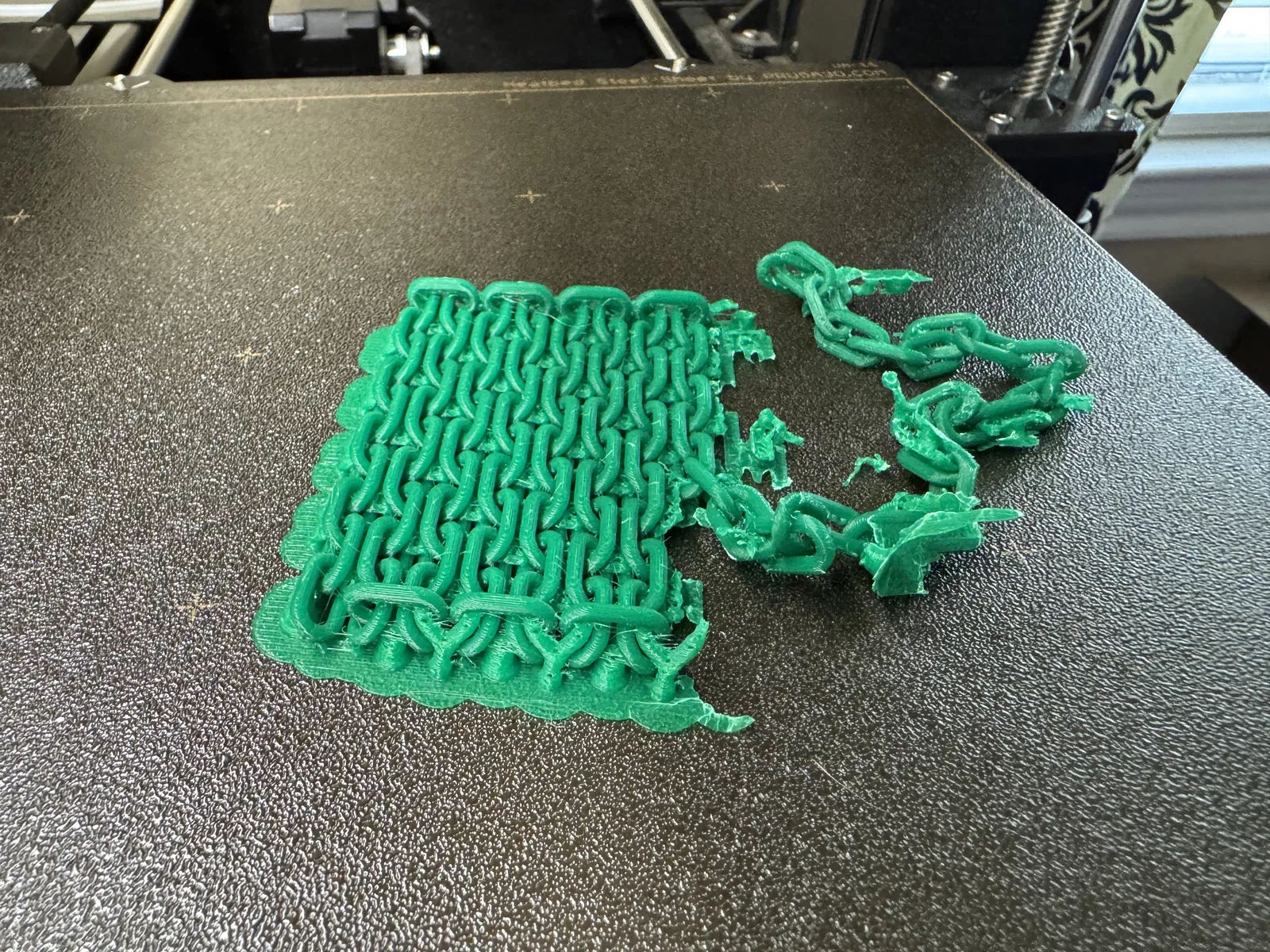

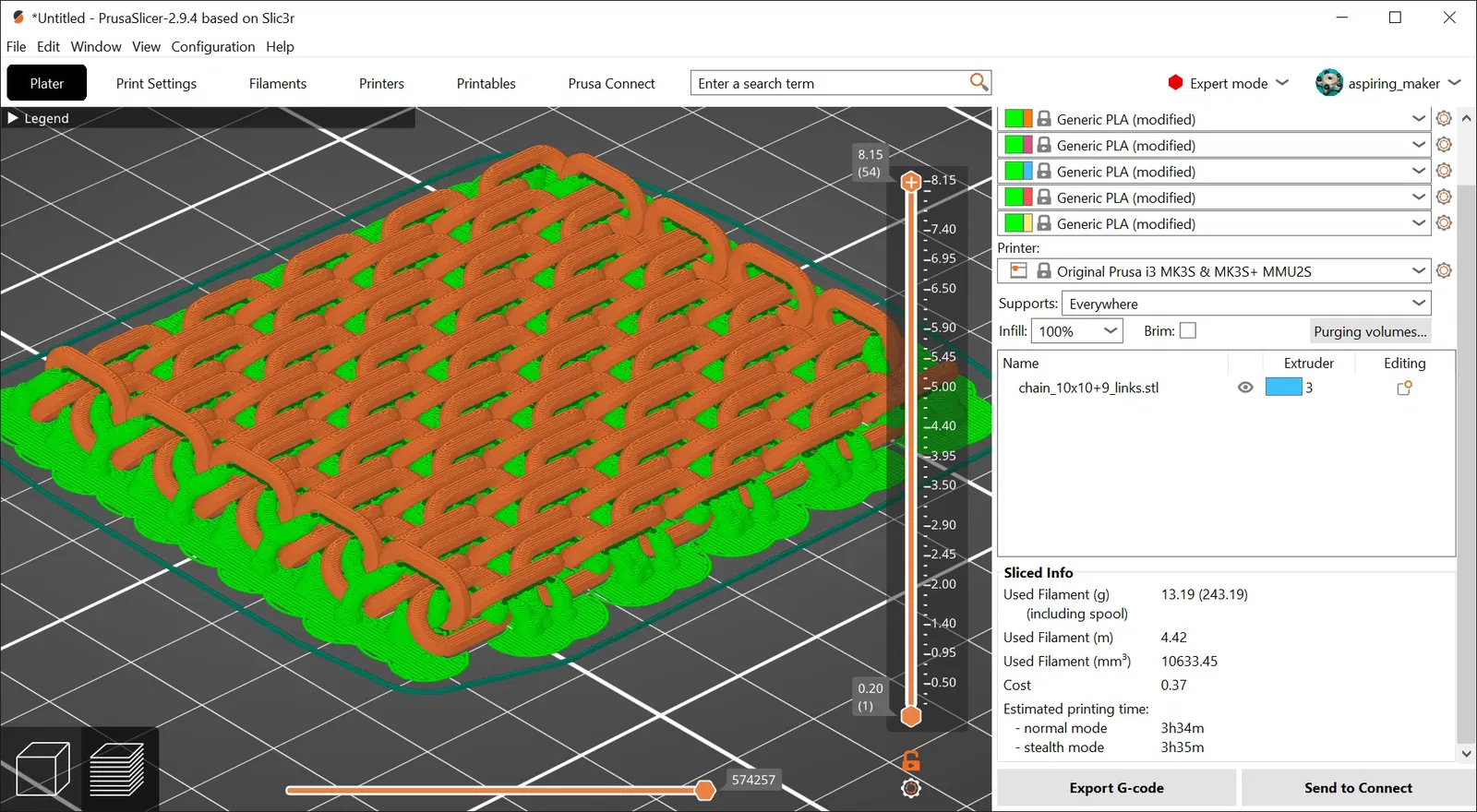

Mình đã đính kèm 2 file gcode: file đầu tiên sử dụng hỗ trợ dạng hình chữ nhật và file thứ hai sử dụng hỗ trợ hữu cơ (organic supports). Hỗ trợ hữu cơ giúp giảm thời gian in từ 4 tiếng xuống còn 3.3 tiếng và giảm lượng nhựa thừa. Hỗ trợ hữu cơ cũng dễ tháo rời khỏi chuỗi xích hơn nhiều!!!
