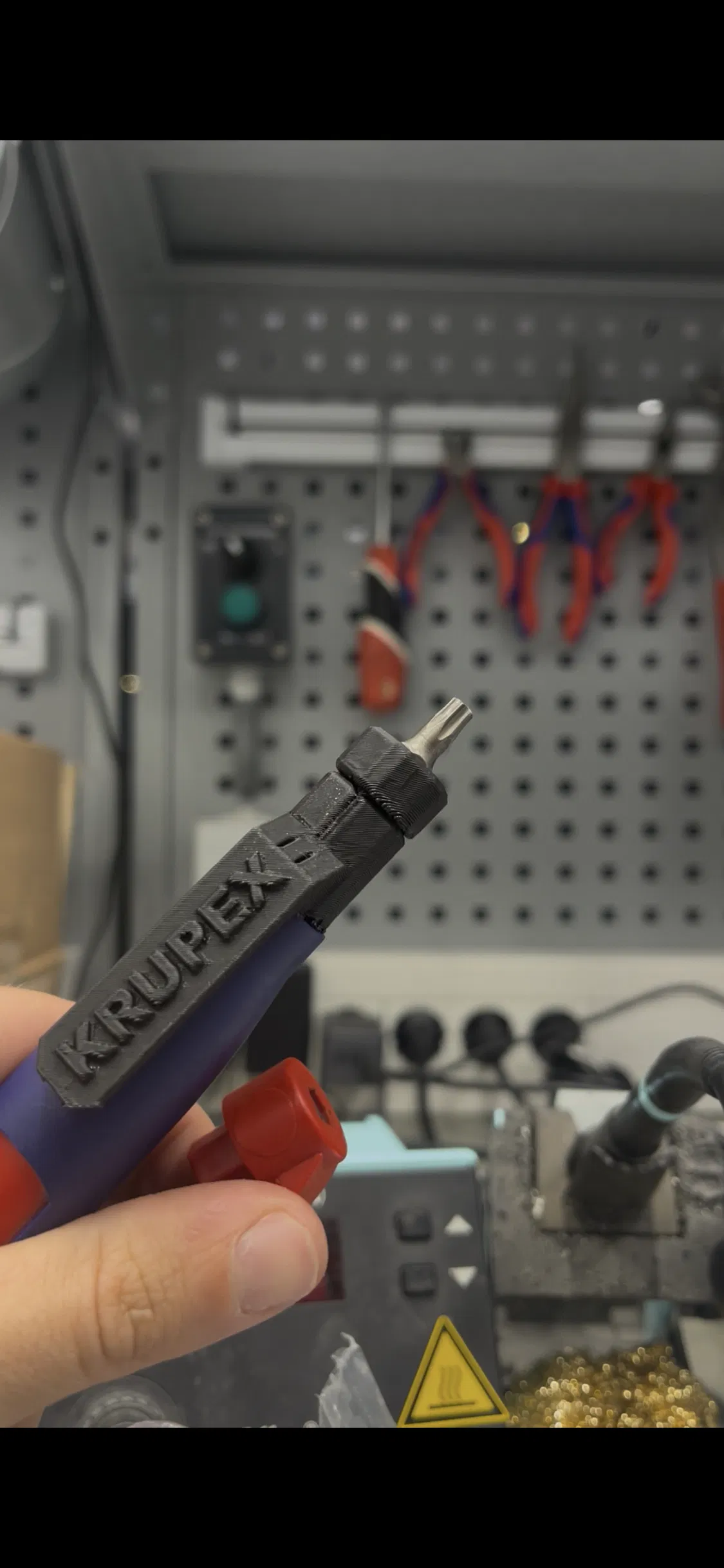

Bộ chuyển đổi (10.5) kèm đầu giữ bit cho chìa khóa tủ điện Knipex 00 11 07
Mình muốn mang gọn một chìa khóa thay vì hai cái mà vẫn giữ được tính năng của đầu giữ bit, nên mình đã thiết kế ra mẫu này. Thiết kế tối ưu hóa cho in 3D với độ bền cao và dễ sử dụng cho dòng khóa tủ điện Knipex.
21
Lượt Xem
0
Lượt Thích
0
Lượt Tải
Cập Nhật Mar 25, 2026
Mô tả
- Kích thước khóa tủ điện tối đa (size 10.5) mà không bị kẹt
- Các mức độ ma sát khác nhau để vừa khít
- Đường kính ngoài của đầu giữ bit theo hệ mét size 16 cho vui
- Đầu giữ bit được thiết kế chuẩn xác về cả độ sâu và độ chặt cho đầu vít hai đầu của Knipex
- Các rãnh lắp nam châm 3.5mm x 1.32mm x 16mm dạng ma sát để giữ đầu giữ bit trong chìa khóa và giữ bit trong đầu giữ bit, có tính đến độ mài mòn do ma sát. Lưu ý: Hãy bẻ/cắt nam châm cho vừa kích thước, đừng mài vì nhiệt độ sẽ làm mất từ tính.
- Các rãnh gia cố độ bền cho các bản in có số lớp tường thấp
- Mọi chi tiết đều nghiêng 45° để dễ in ấn
- Mặt trong của clip được bo tròn để dễ sử dụng hơn
- Đã in bằng sợi Fiberlogy Easy PLA với thiết lập mặc định 0.25 balanced trên máy Prusa Core One HF0.4
