Industrial Modular Power Station - Phiên bản PCE

Industrial Modular Power Station - Phiên bản PCE (Tiêu chuẩn kỹ thuật cao cấp)

Thay đổi không gian làm việc của bạn với hệ thống phân phối điện modular, chịu tải cao được thiết kế cho các kỹ sư, nhà sáng tạo và môi trường phòng lab. Đây không chỉ là một cái hộp nhựa thông thường; đây là một trạm điện hiệu suất cao được xây dựng dựa trên ổ cắm PCE Schuko chuyên nghiệp và hệ thống dây điện chuẩn công nghiệp.

Đặc điểm và ưu điểm nổi bật:

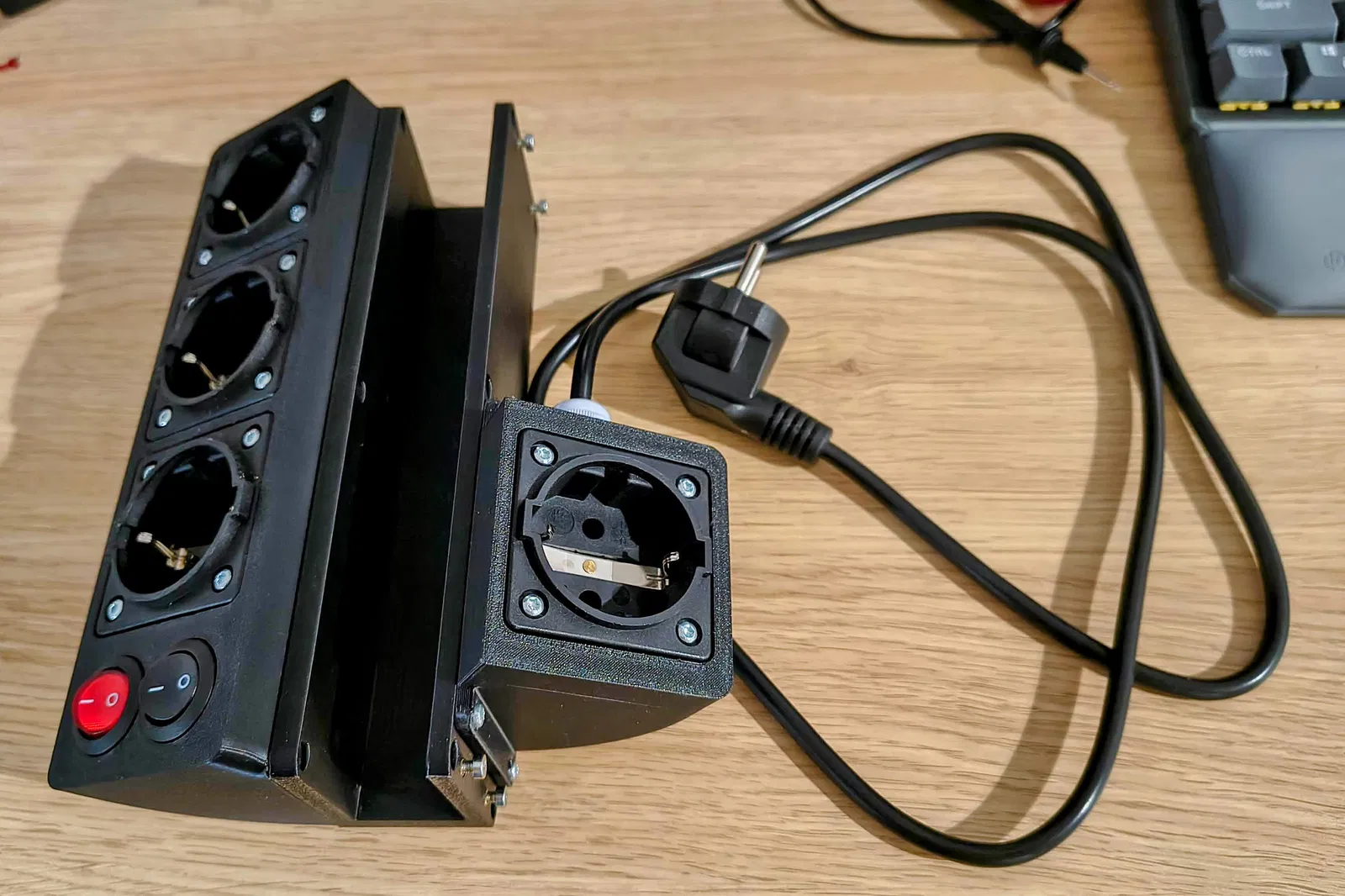

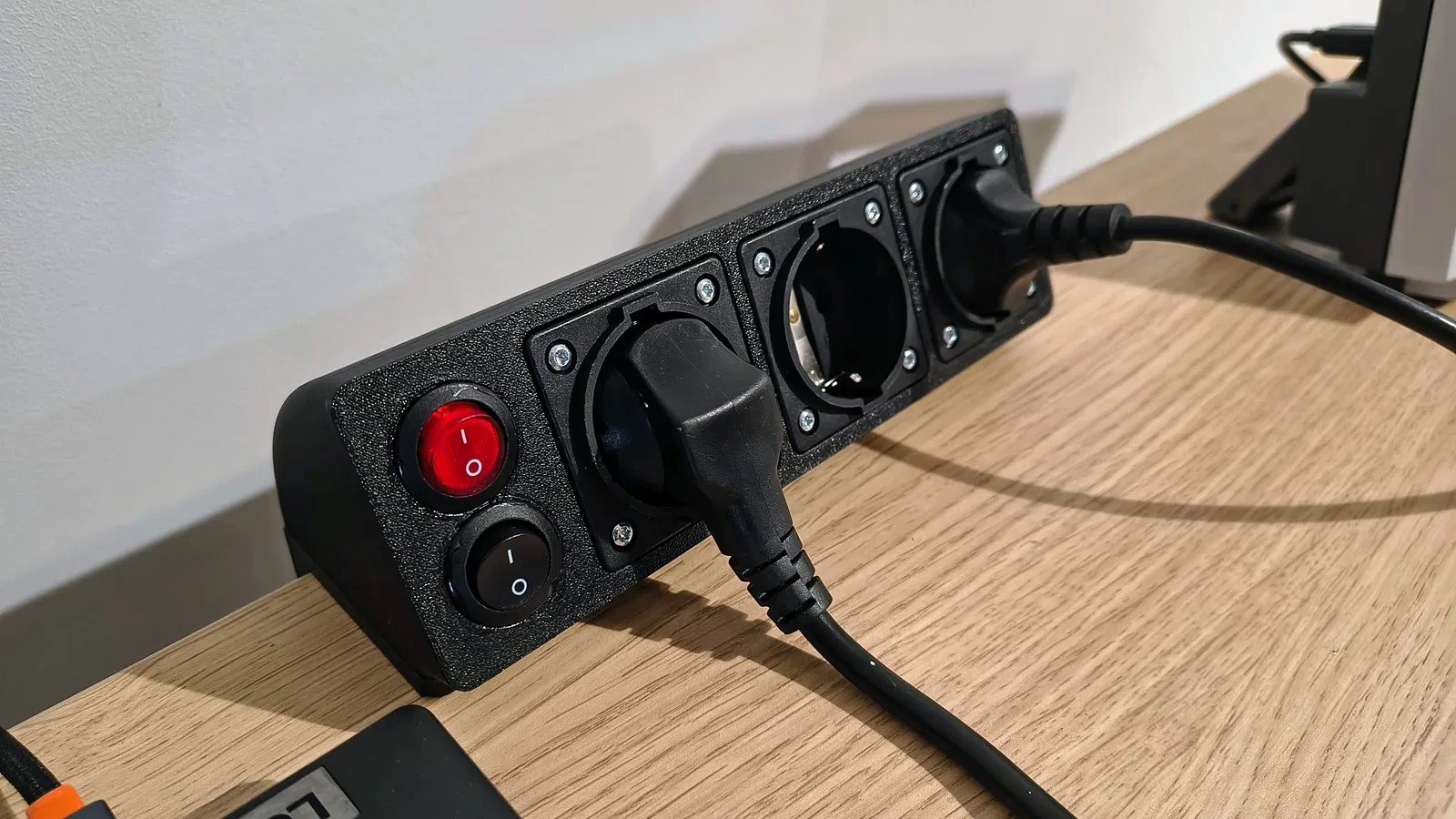

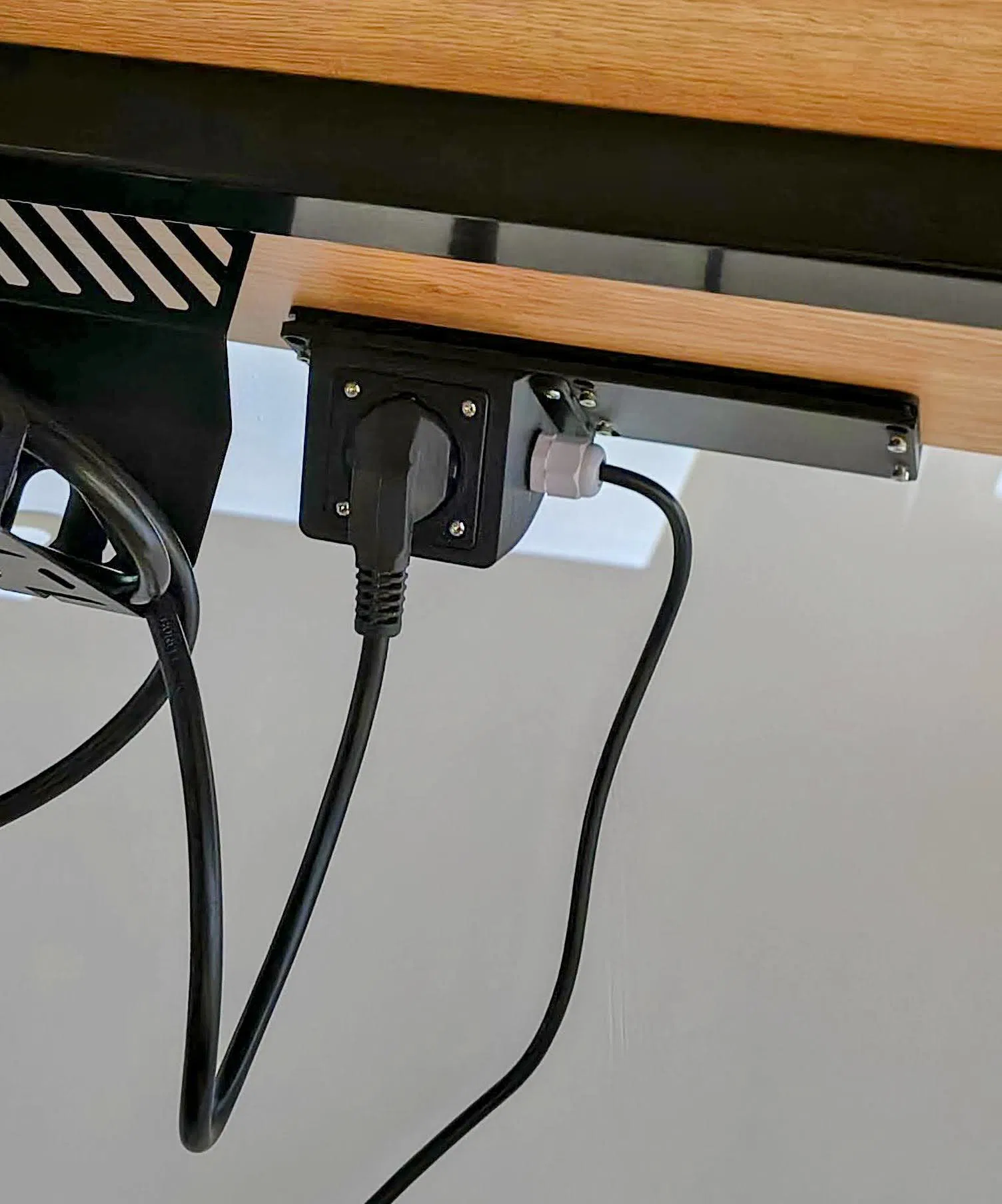

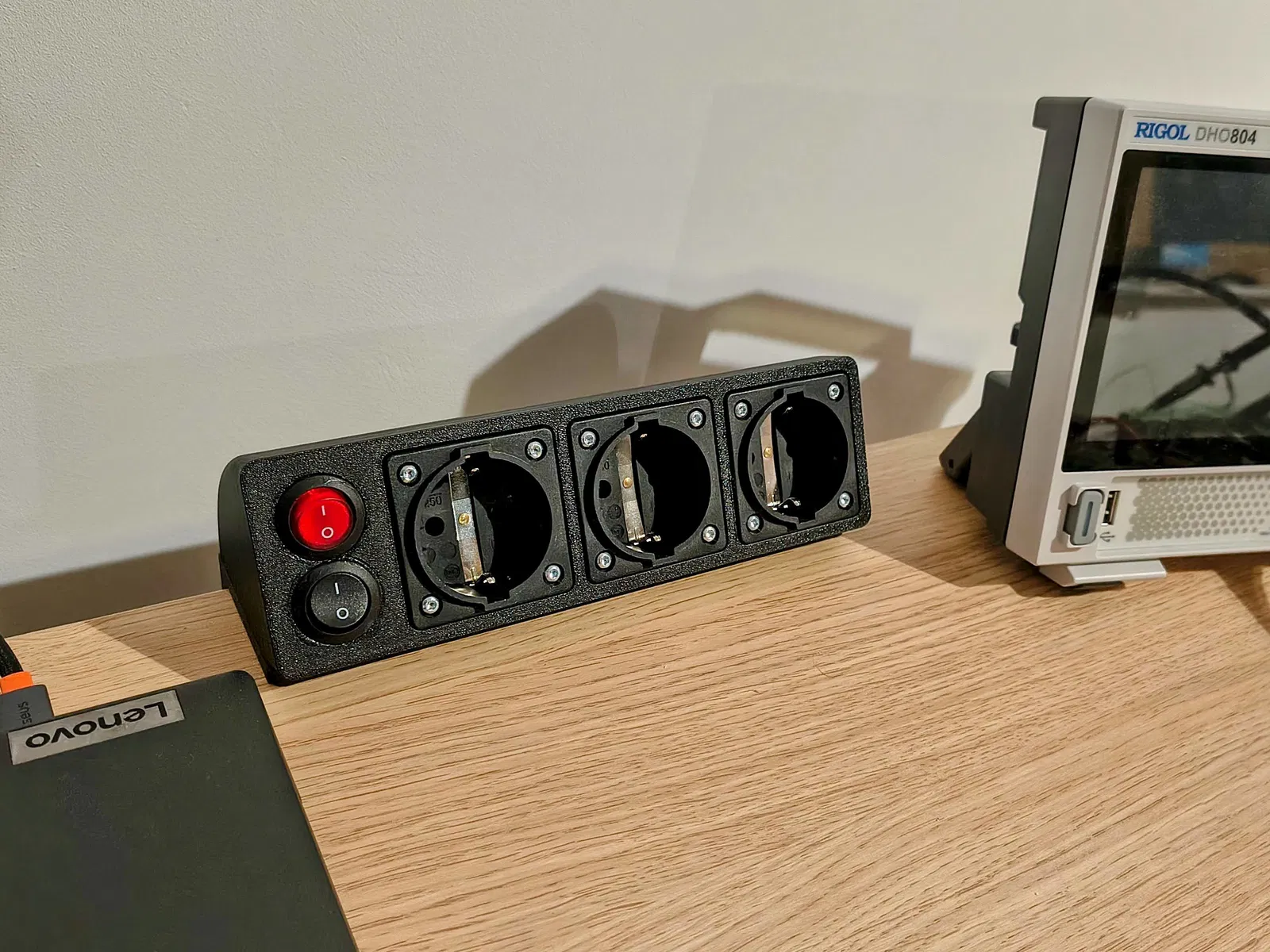

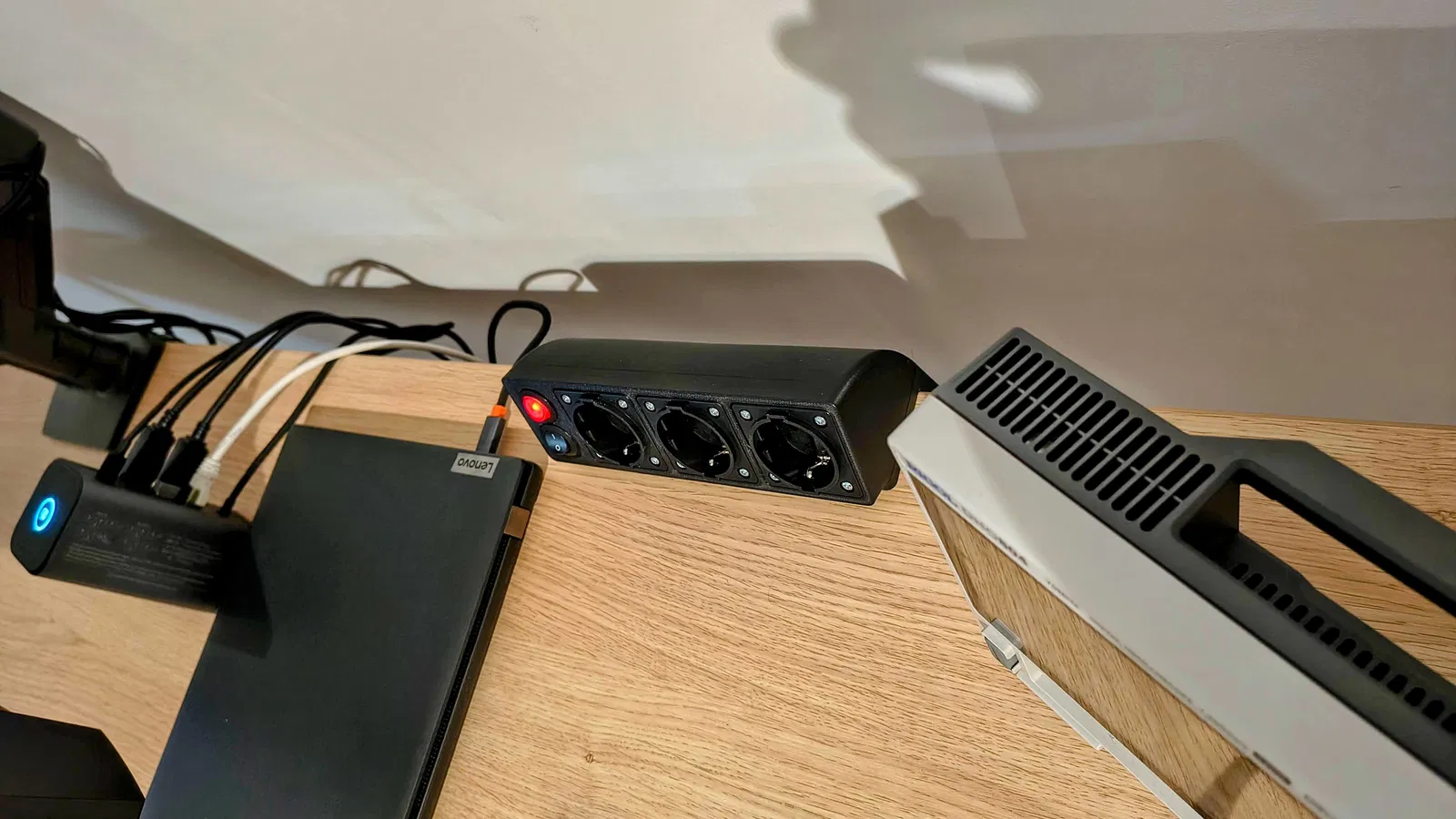

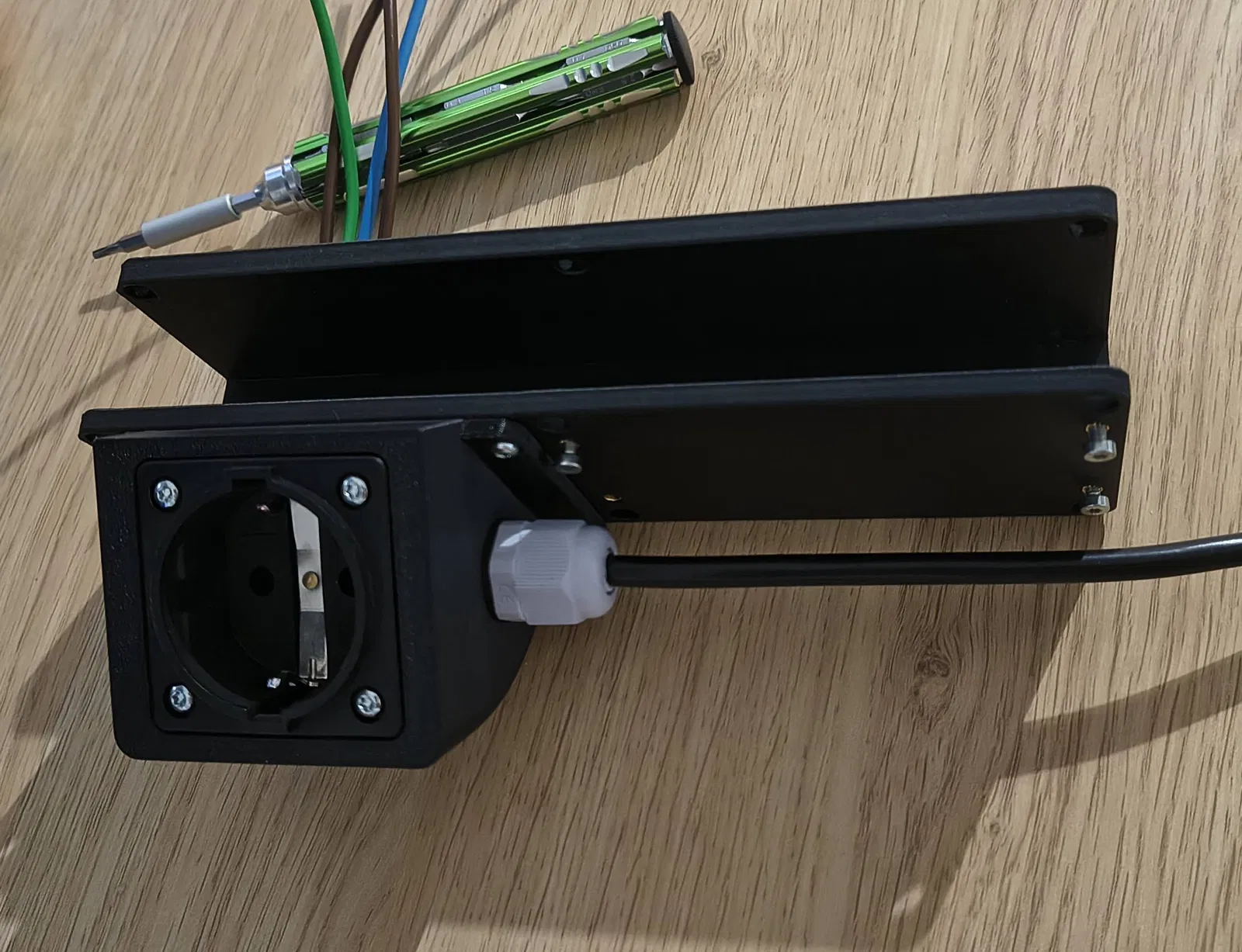

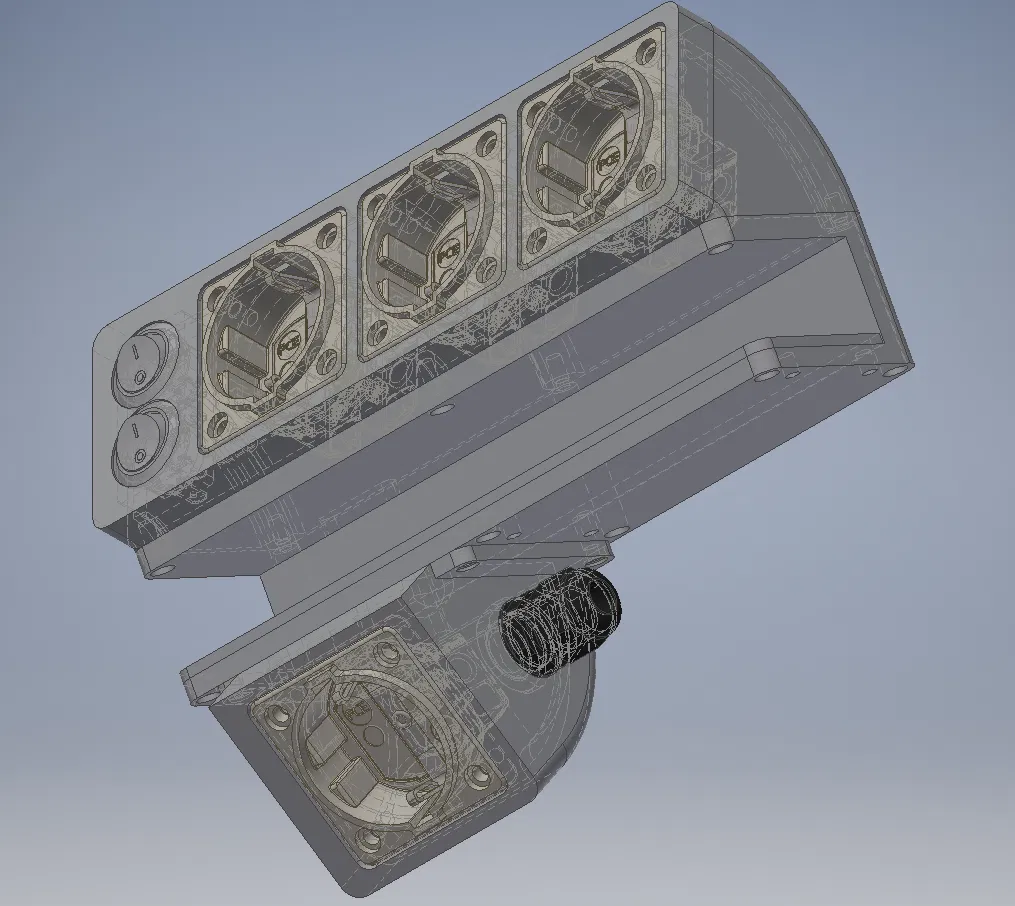

• Điều khiển hai phân vùng: Thiết kế modular thông minh với hai phần độc lập. Công tắc chính điều khiển thanh 3 ổ cắm phía trên (hoàn hảo cho thiết bị bàn làm việc), trong khi công tắc thứ hai kích hoạt module ẩn dưới bàn.

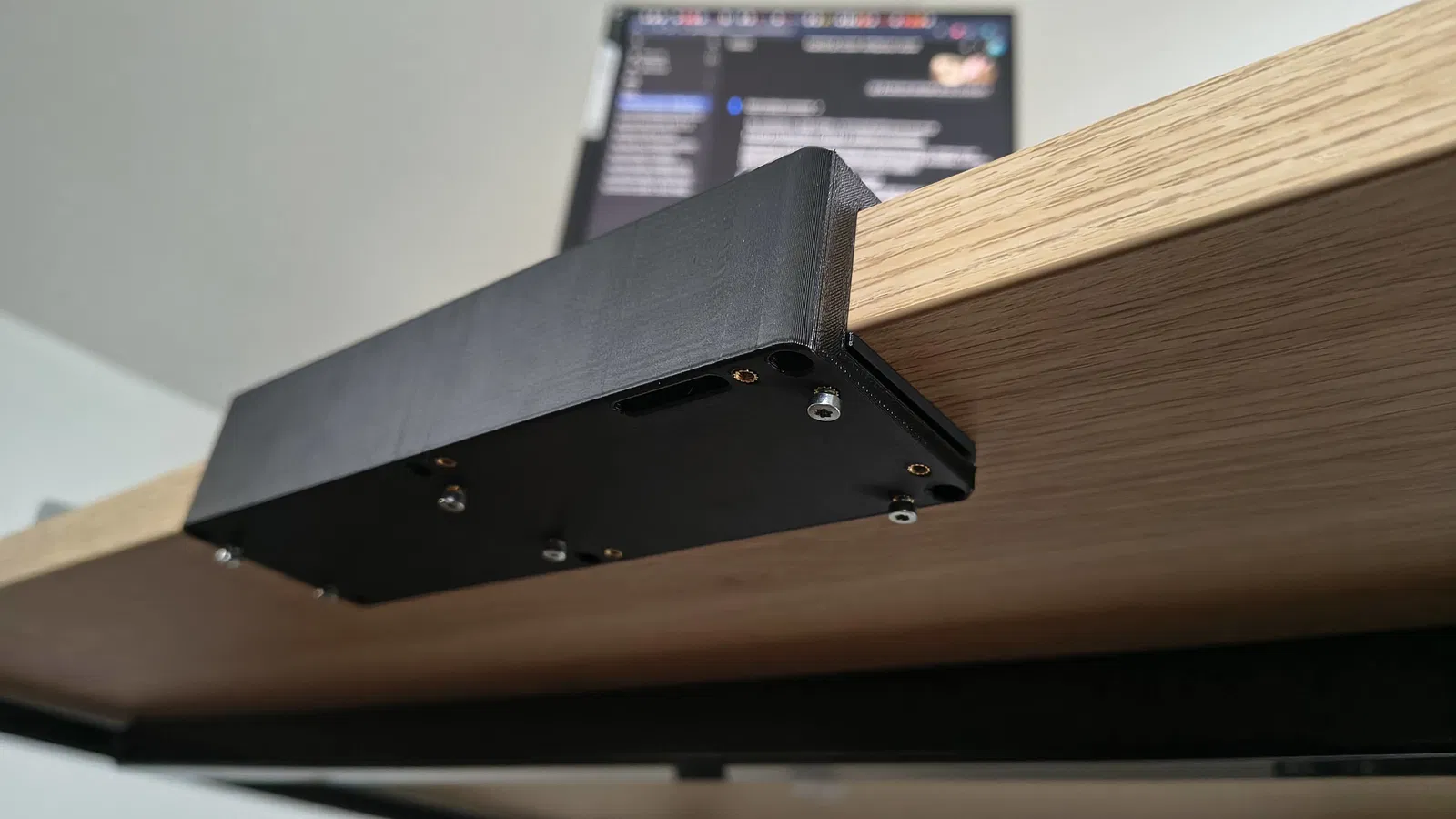

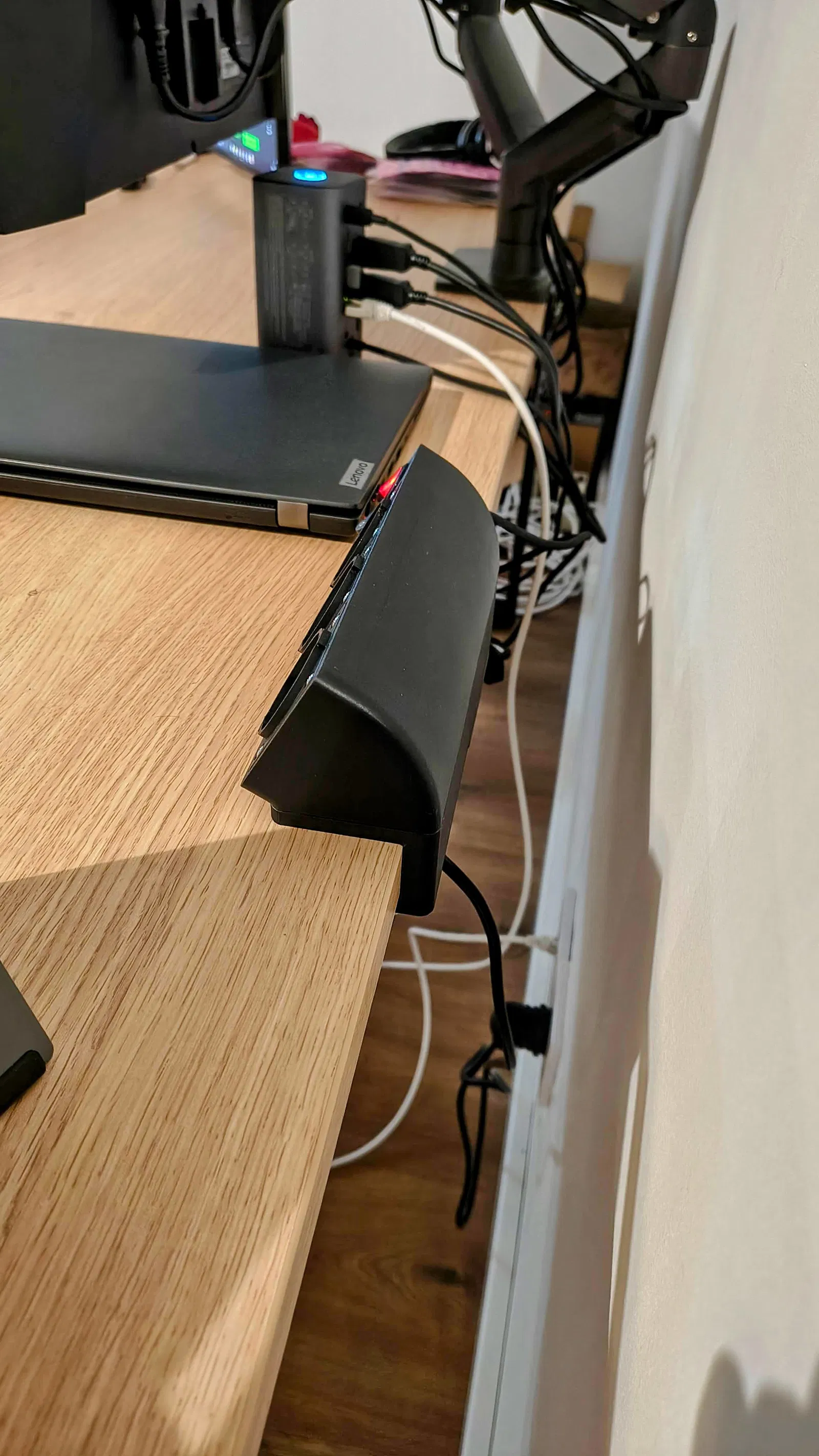

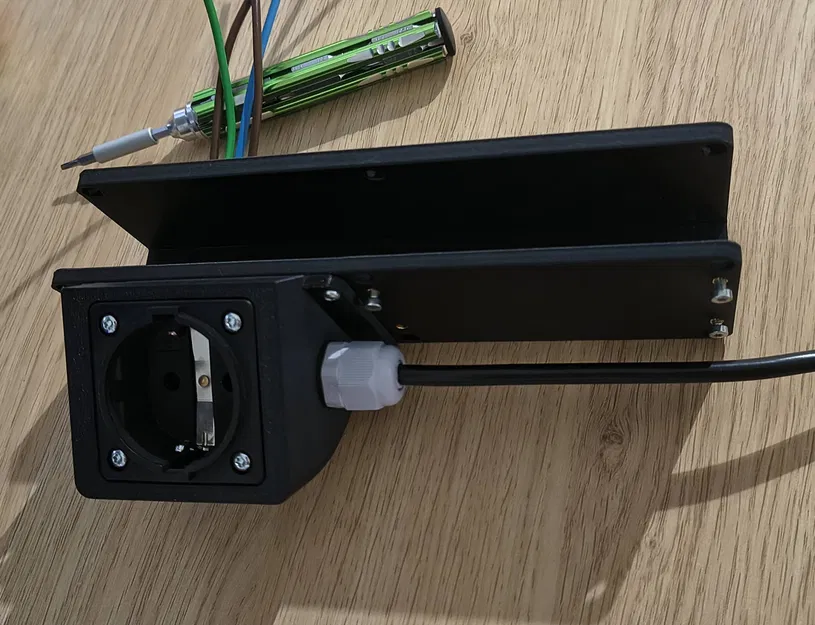

• Ngàm kẹp C không xâm lấn: Gắn trạm vào bàn chắc chắn mà không cần khoan đục. Hệ thống ngàm kẹp C mạnh mẽ giúp giữ cố định cực tốt mà vẫn bảo vệ bề mặt bàn (đã bao gồm miếng lót bảo vệ).

• Hỗ trợ đa dạng loại bàn (Ngàm kẹp C tùy chỉnh): Dự án này hiện hỗ trợ nhiều độ dày bàn khác nhau với các ngàm kẹp riêng biệt cho:

1. 18mm & 20mm: Nội thất văn phòng tiêu chuẩn và gỗ ép.
2. 25mm & 30mm: Bàn văn phòng bằng gỗ đặc.
3. 34mm & 35mm: Dòng bàn IKEA phổ biến (Linnmon/Lagkapten).
4. 40mm: Bàn làm việc chịu lực và mặt bàn bếp.

• Tất cả phiên bản đều có sẵn định dạng .STL (để in nhanh) và .STP (để dễ dàng chỉnh sửa CAD).

• Độ bền cấp kỹ thuật: Được thiết kế cho heat-set insert M3 (32 điểm tiếp xúc!), đảm bảo ren vặn luôn chắc chắn, không bị lỏng lẻo.

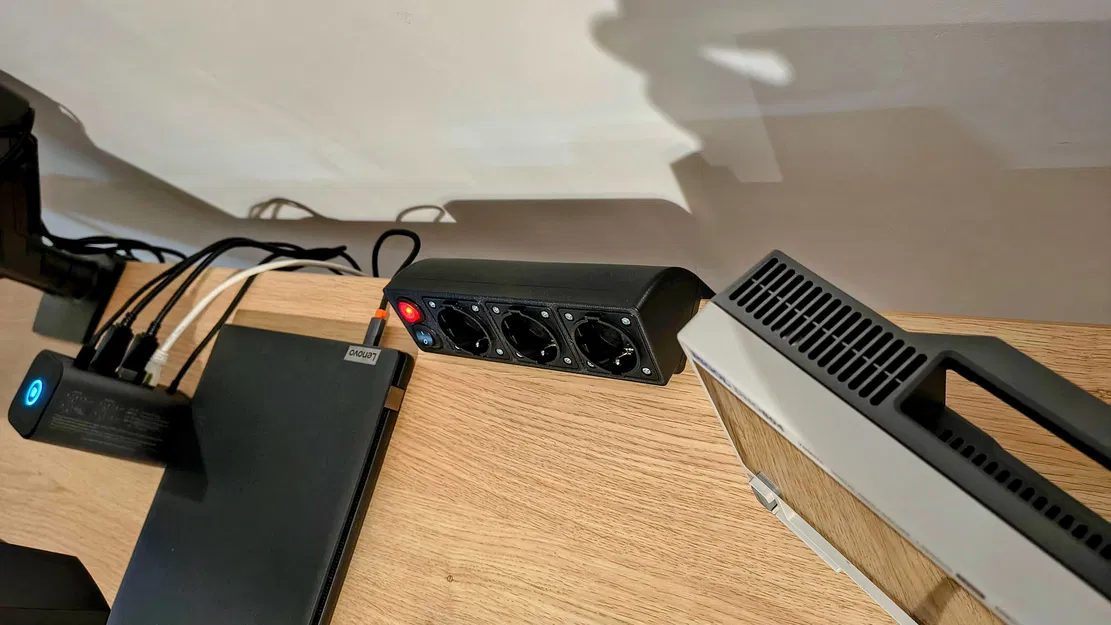

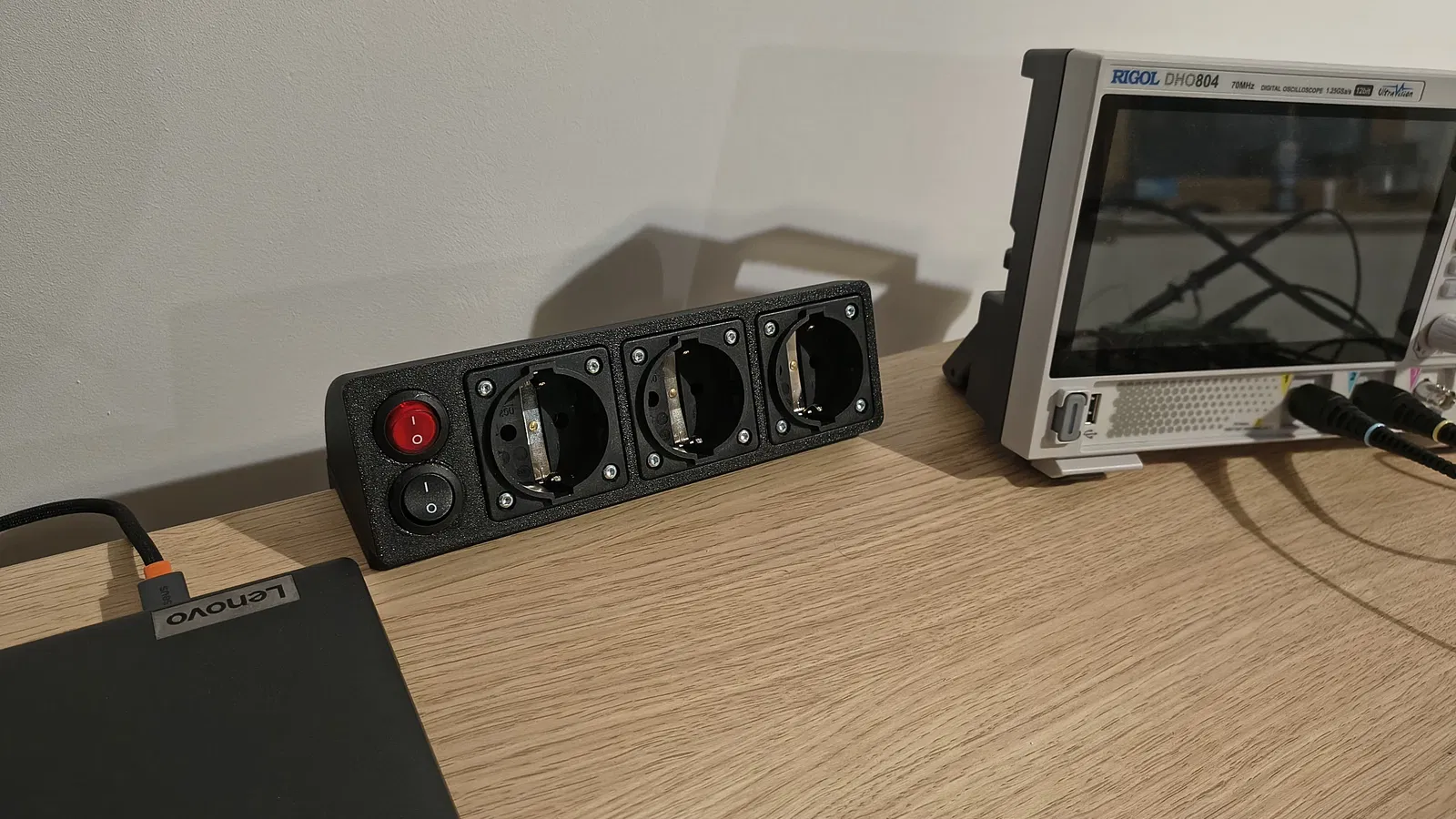

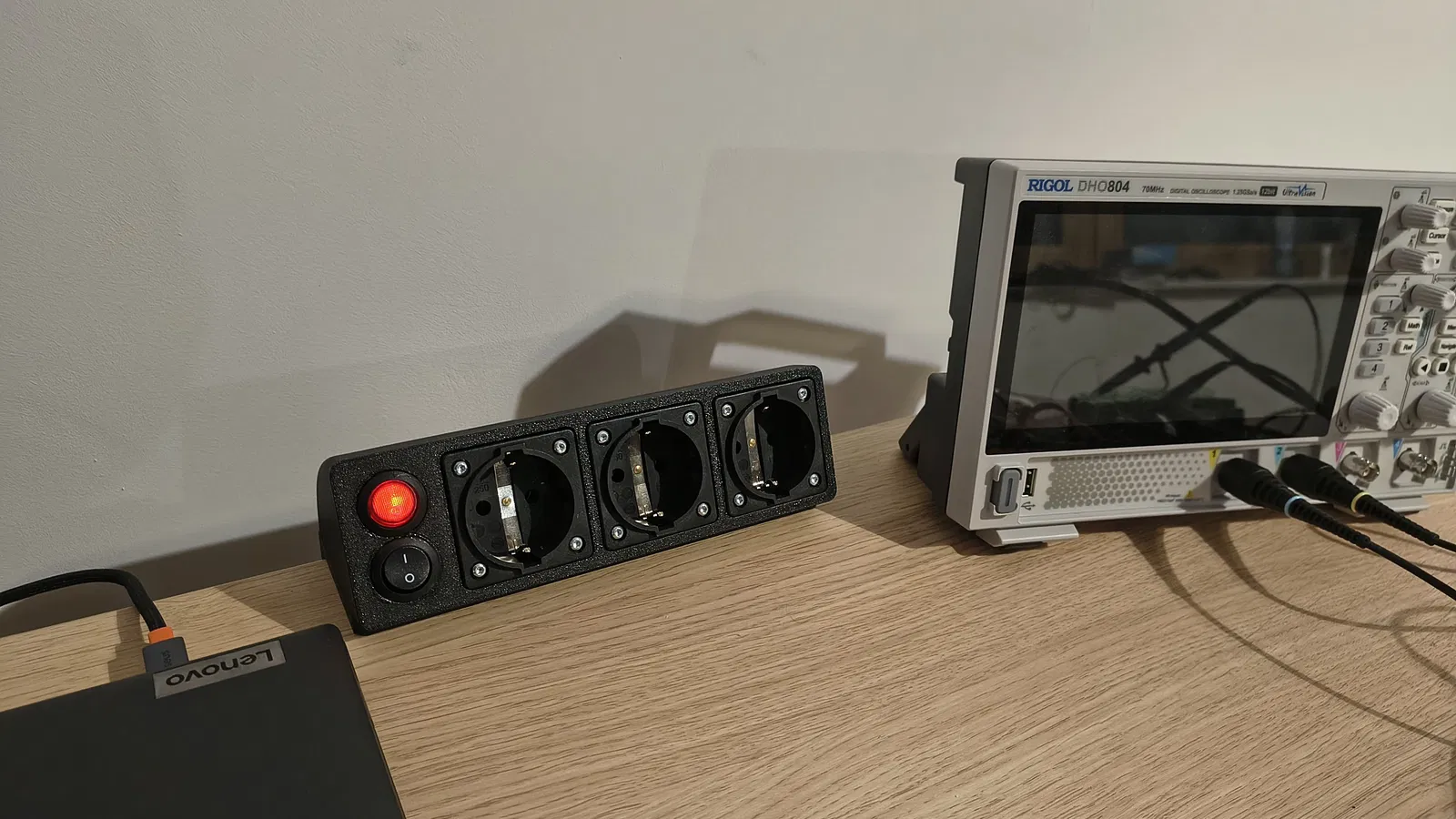

• Thẩm mỹ chuyên nghiệp: Trông cực kỳ phù hợp khi đặt cạnh các thiết bị phòng lab cao cấp như máy hiện sóng hoặc bộ nguồn.

Danh sách vật tư (BOM) - Chi tiết kỹ thuật

(Vui lòng tham khảo bảng BOM trong tài liệu gốc để lấy liên kết mua hàng tại TME)

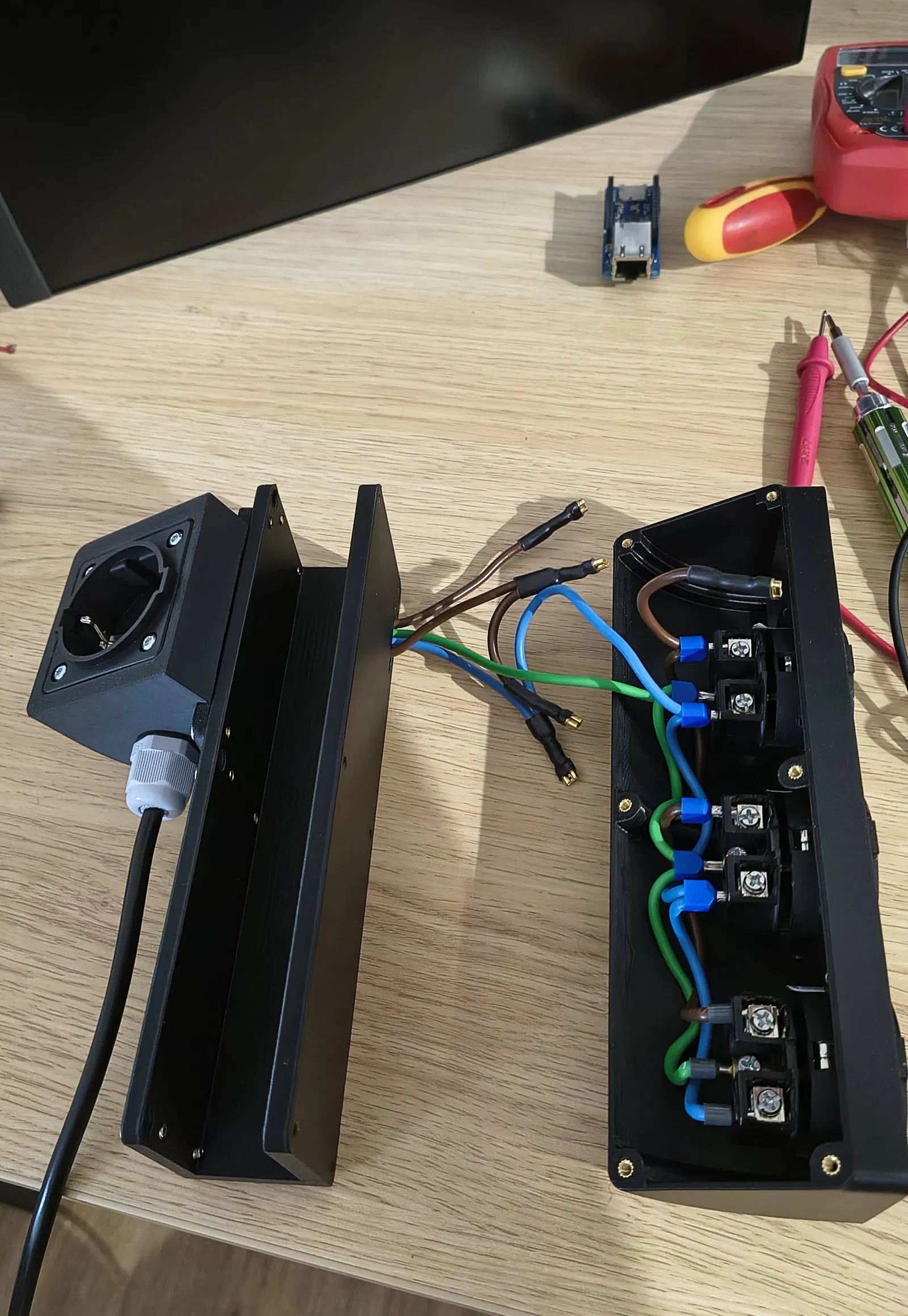

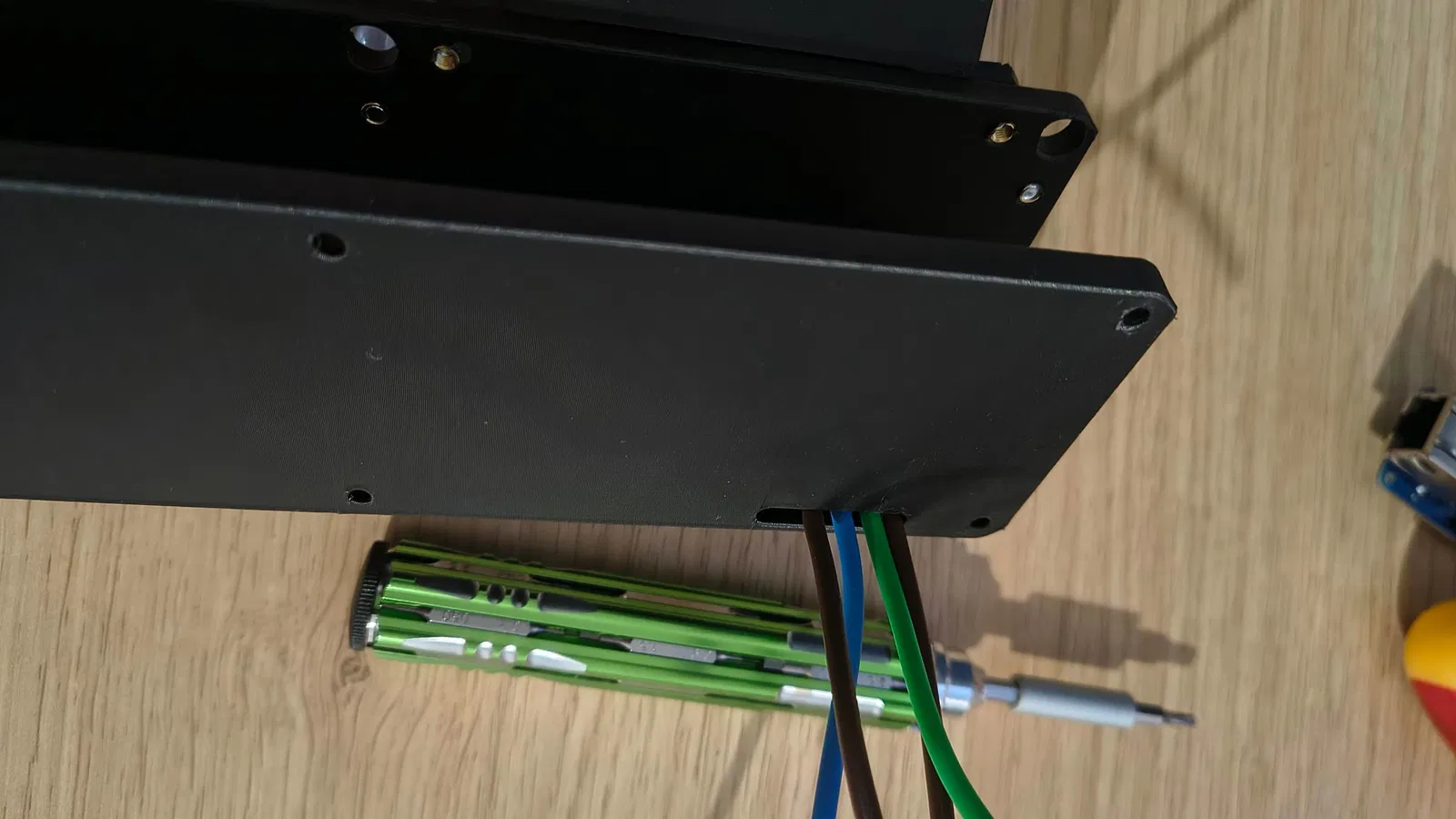

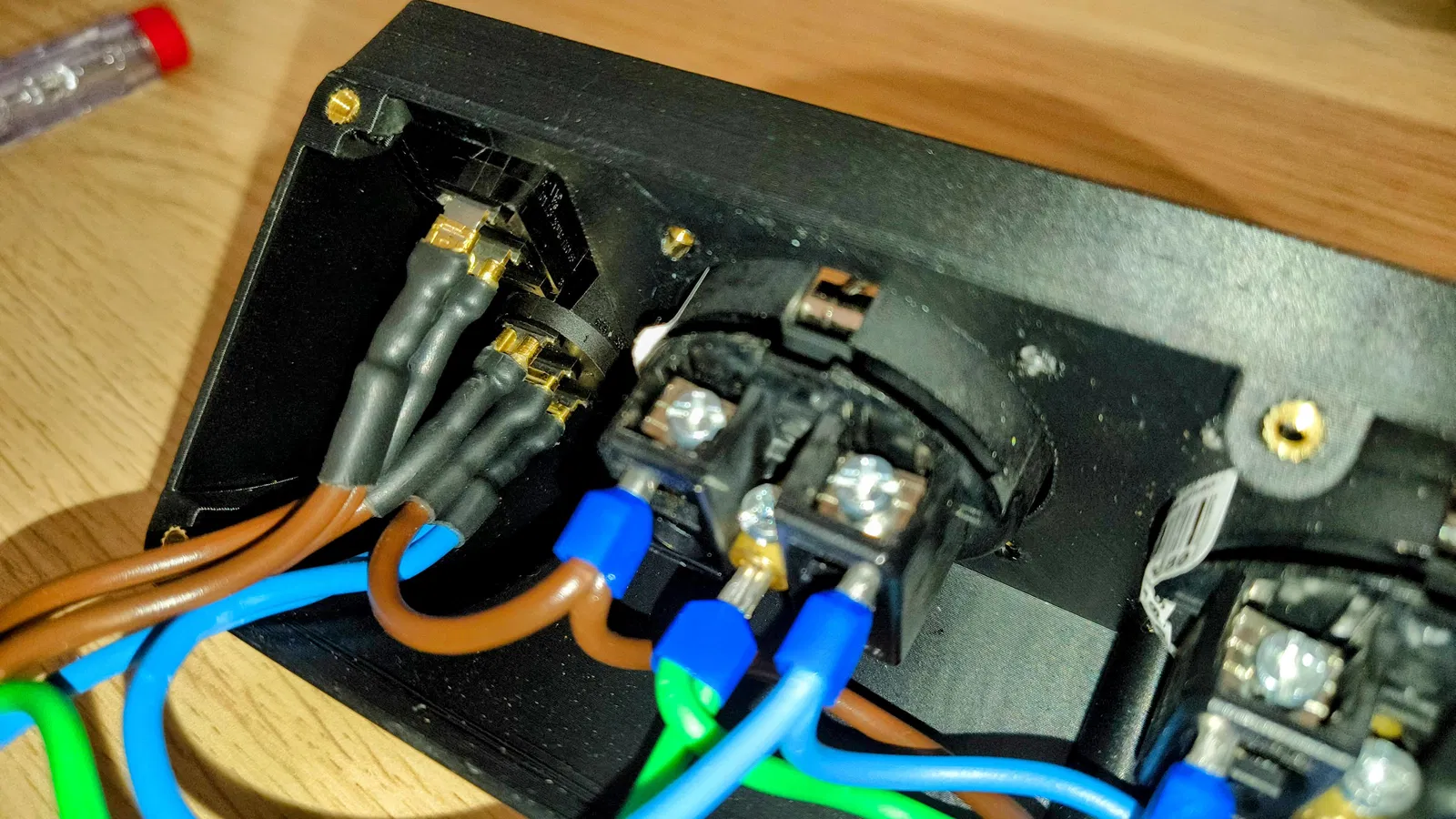

Lưu ý quan trọng: Vít siết ngàm kẹp C Như đã thấy trong ảnh lắp ráp, 6 con vít M3x8 là bắt buộc cho cơ chế ngàm kẹp.

• Khuyên dùng: Để có trải nghiệm tốt nhất, hãy dùng toàn bộ M3x8 (32 con) cho tất cả các vị trí để đảm bảo độ bám ren sâu nhất.

Mẹo lắp ráp: Heat-set Inserts

Để đạt được độ cứng vững, 32 hạt insert M3 phải được lắp đặt chính xác:

• Dụng cụ: Mỏ hàn với đầu nhọn tiêu chuẩn.
• Nhiệt độ: Khoảng 200°C – 250°C (tùy vào chất liệu PET-G/ASA).
• Kỹ thuật: Ấn nhẹ nhàng, để nhiệt độ làm nóng nhựa. Giữ mỏ hàn thẳng đứng để ren ốc không bị lệch.

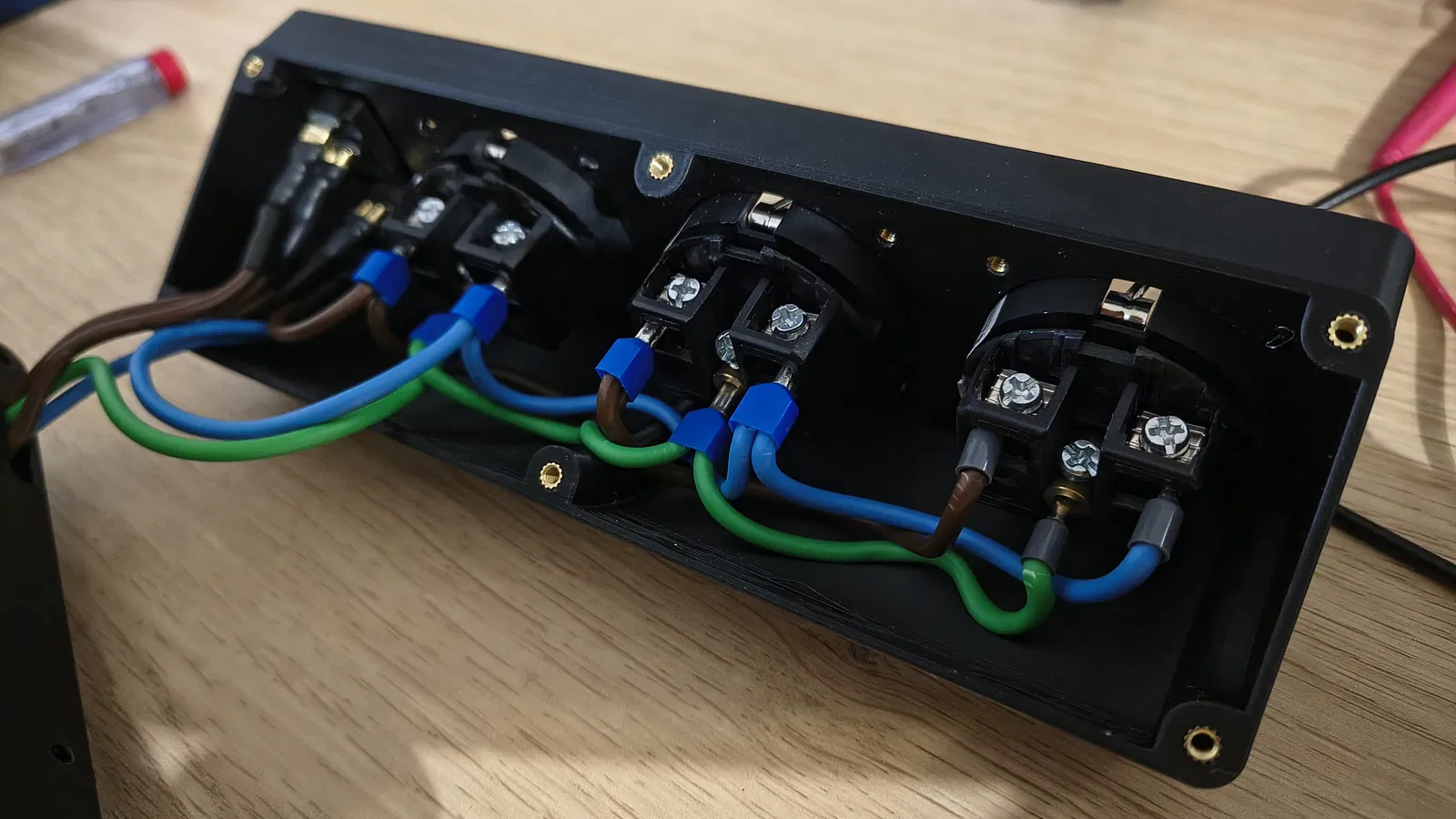

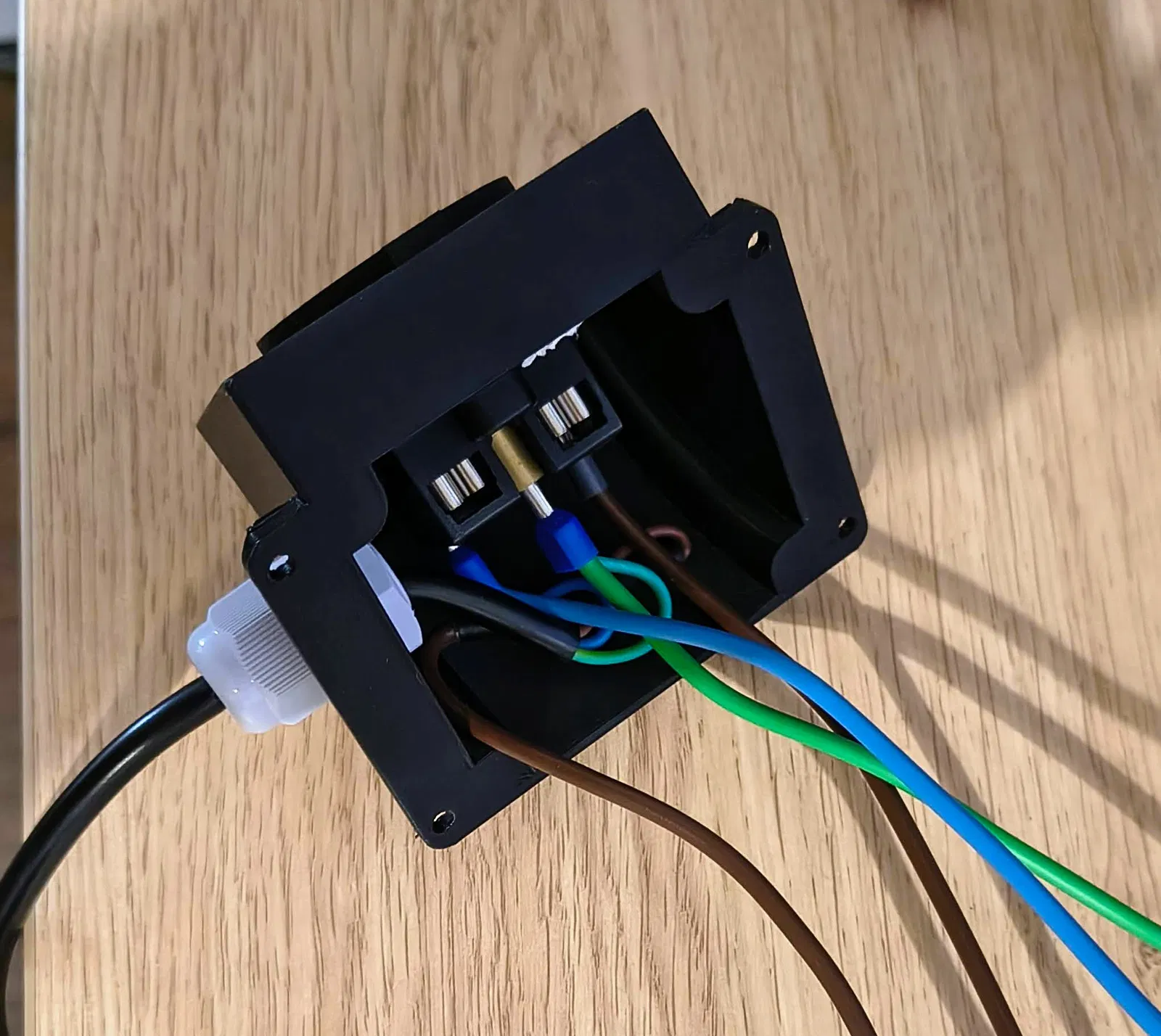

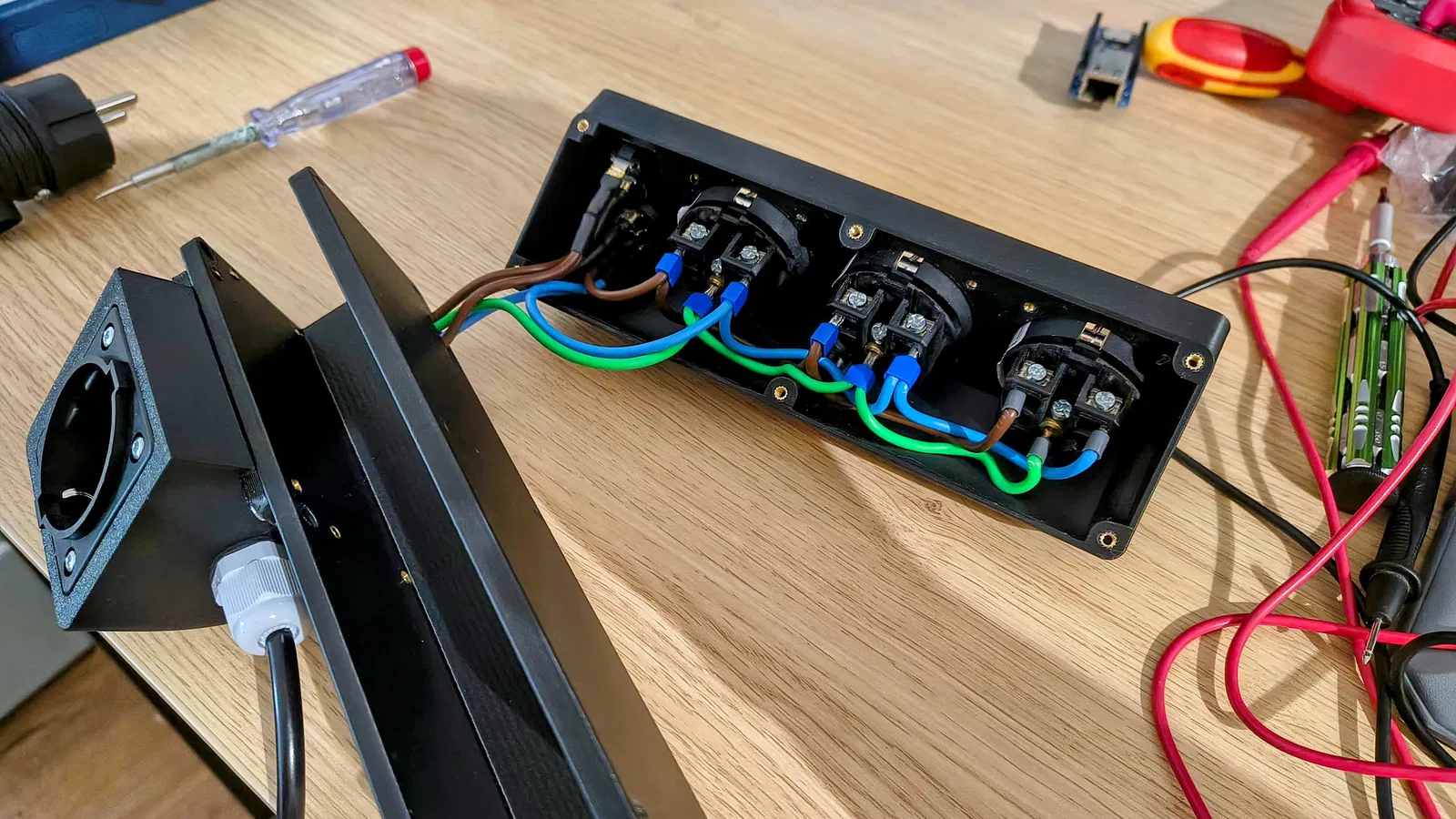

Lắp ráp điện & Đấu dây

• Độc lập: Hai mạch điện riêng biệt giúp bạn ngắt điện thiết bị trên bàn mà vẫn duy trì nguồn cho thiết bị dưới gầm bàn.
• Màu dây: Nâu (L), Xanh dương (N), và Xanh lá/Vàng (PE).
• ⚠ QUAN TRỌNG - Công tắc đèn: Công tắc đỏ chính có 3 chân. Chân 3 phải nối vào dây Trung tính (N) để đèn báo hoạt động an toàn. Đừng tráo đổi Pha và Trung tính ở chân 1 và 2 để tránh đoản mạch!

Thiết lập in khuyến nghị:

• Chất liệu: PET-G, ASA hoặc ABS (Bắt buộc để chịu nhiệt). Không dùng PLA.
• Thành (Walls): Tối thiểu 4-5 lớp cho các phần chịu lực.
• Infill: 25% trở lên (khuyên dùng kiểu Gyroid).

⚠ CẢNH BÁO AN TOÀN ⚠

ĐÂY LÀ THIẾT BỊ ĐIỆN CAO ÁP (230V AC). Việc đấu nối sai có thể gây giật điện, cháy nổ hoặc nguy hiểm đến tính mạng. Chỉ những người có kiến thức chuyên môn mới nên thực hiện lắp ráp. Luôn kiểm tra dây nối đất (PE) và đảm bảo các mối nối chặt chẽ.
