Bánh xe phong cách JCB Telehandler cho trục 12mm hex

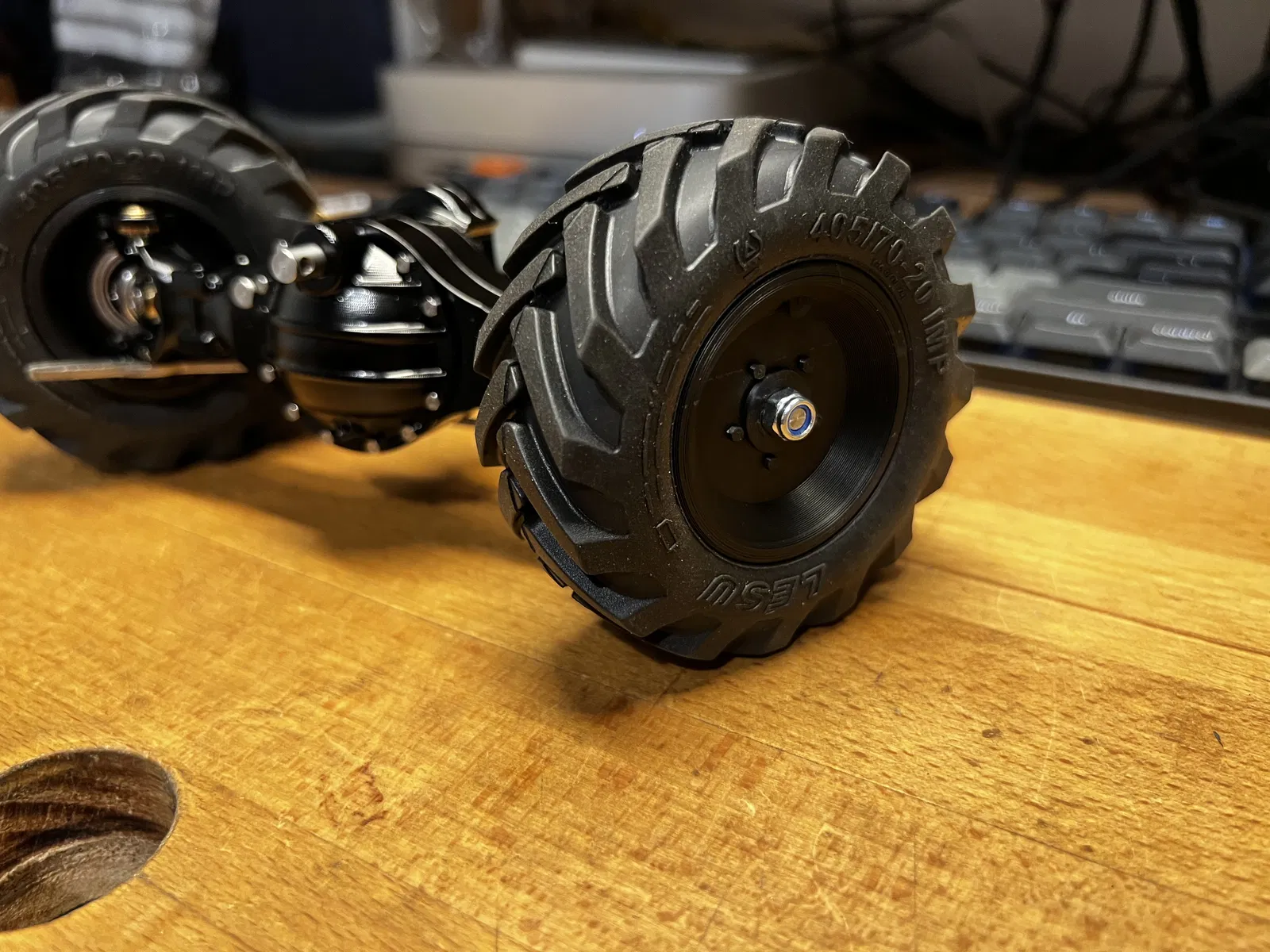

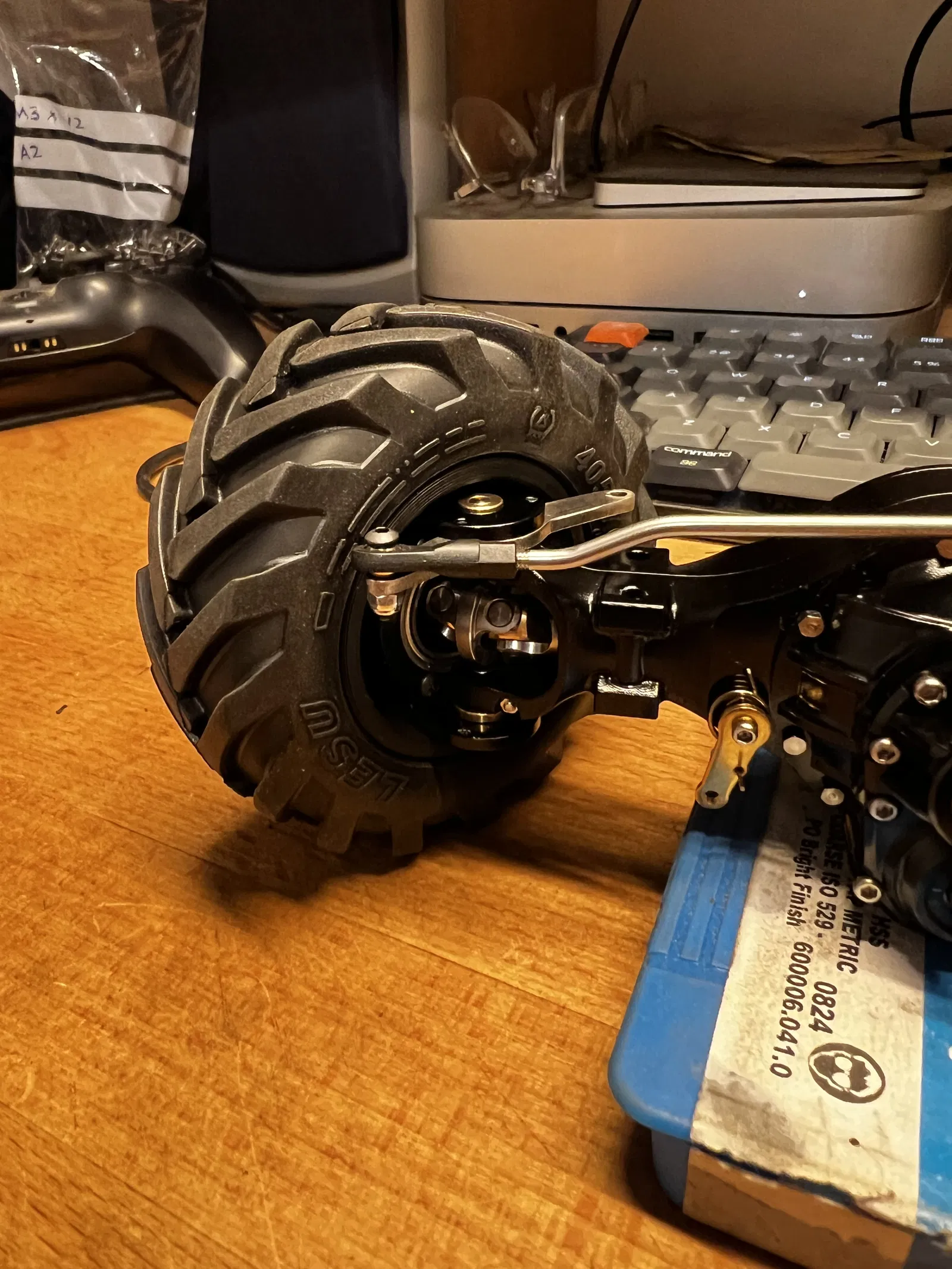

Bộ bánh xe này được thiết kế dành cho dòng trục LESU Q-9000 (trong hình là trục giữa-trước 9005) và bánh xe dumper/loader LESU 405/70-20 tương tự như trên các mẫu MCL8, AT1050 và 6MDX. Vì các trục này có phần khớp nối (knuckle) khá lớn nên bánh xe được thiết kế để tối ưu hóa khoảng hở.

Kiểu dáng được lấy cảm hứng từ vành xe của dòng xe nâng nông nghiệp JCB 542-70, nhưng đã được điều chỉnh độ lệch (offset) để giữ cho bề ngang xe gọn gàng hơn.

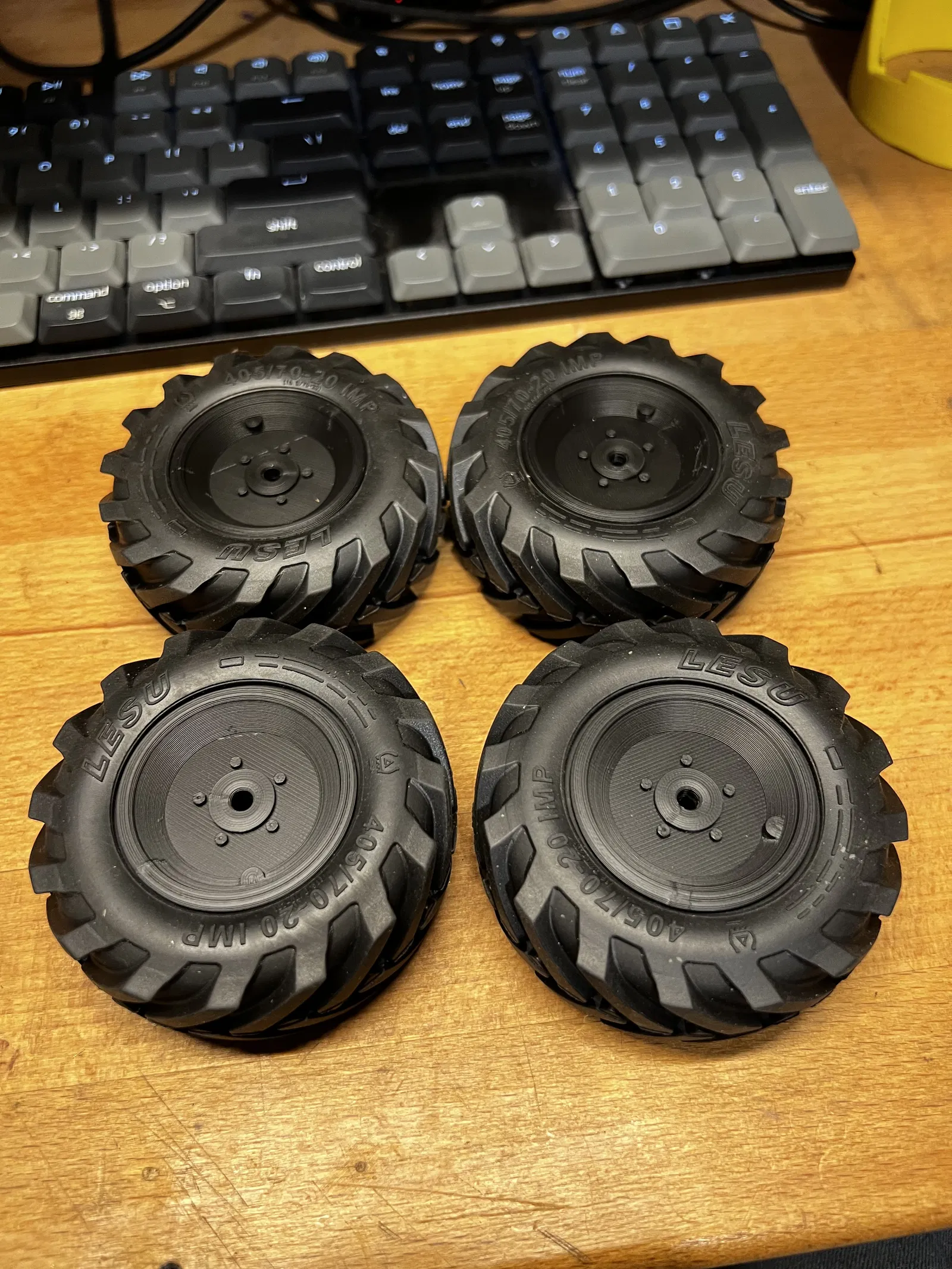

Vì quên đặt mua bộ bánh kim loại đắt tiền nên mình đã tự in mấy cái này để thay thế tạm, hy vọng anh em cũng thấy hữu ích.

Thiết kế gồm 2 phần để dễ in hơn: bạn đặt mặt phẳng của phần ngoài và vòng đệm dày của phần lòng trong sát mặt bàn in, sau đó dán hai mặt đáy lại với nhau là xong.

Mình in trên con Ender 2 đời cũ mà vẫn ra kết quả ổn, chắc chắn máy các bác sẽ in đẹp hơn nhiều!
