ClaudeAI-Generated: Hộp đựng ngoài trời thông số hóa cho ESP32 và cảm biến đất v2

🌿 Vỏ bảo vệ thông minh cho cảm biến độ ẩm đất (ESP32 + cảm biến v2)

Chán ngấy việc phải đi kiểm tra vườn tược thủ công rồi đúng không? Đây là một chiếc hộp bảo vệ cứng cáp, chuyên dụng cho môi trường ngoài trời, được thiết kế riêng cho board ESP32 cổng USB-C và cảm biến độ ẩm đất v2. Nó đóng vai trò là "bộ não" cho hệ thống tưới tiêu thông minh, gửi dữ liệu về Home Assistant để báo cho RainMachine biết chính xác khi nào cỏ trong vườn thực sự cần nước.

Lưu ý: Thiết kế này hiện đang ở phiên bản v1. Nếu bạn in ra, thấy ưng ý hoặc có lỗi gì, hãy để lại bình luận nhé! Mọi ý kiến đóng góp sẽ giúp phiên bản sau hoàn thiện hơn.

🛠 Có gì trong bộ tập tin kỹ thuật số này?

Mình đã chuẩn bị sẵn nhiều lựa chọn để bạn bắt đầu, tùy vào việc bạn muốn tùy chỉnh nhiều hay ít:

• STL / 3MF: Các file chuẩn "cắm là chạy" cho Orca, Creality Print hoặc bất kỳ phần mềm slicer nào bạn yêu thích.

• STEP / .F3D: File CAD đầy đủ cho Fusion 360 (dùng được cả bản miễn phí luôn nhé!).

• "AI Đặc biệt" (Python Script): Mẫu này được thiết kế bằng Claude AI. Bạn có thể tải đoạn mã Python lên Claude, yêu cầu sửa đổi, sau đó chạy script trong Fusion 360 để tạo ra một bản vẽ kỹ thuật hoàn toàn mới và tùy chỉnh theo ý muốn!

🖨 Mẹo khi in ấn

• Chất liệu: Khuyên dùng PETG. Nhựa này chịu nắng tốt hơn hẳn PLA và có độ dẻo dai cần thiết cho phần nắp đậy kiểu khớp nối (snap-fit).

• Màu sắc: Nên dùng màu đen để chống tia UV tốt hơn khi để ngoài trời.

• Đầu in & Cài đặt: Mình in trên máy Creality K1C với đầu in 0.6mm và kết quả rất ưng ý.

• Hướng đặt: Hộp này khá cao! Nếu máy in của bạn bị giới hạn chiều cao Z, hãy thử xoay mô hình trong phần mềm slicer để in nghiêng hoặc đặt nằm ngang.

• Lưu ý về PLA: Nếu bắt buộc phải dùng PLA, nắp đậy có thể bị giòn. Bạn có thể cần phải giũa nhẹ một chút để khớp hoàn hảo.

🔧 Hướng dẫn lắp ráp

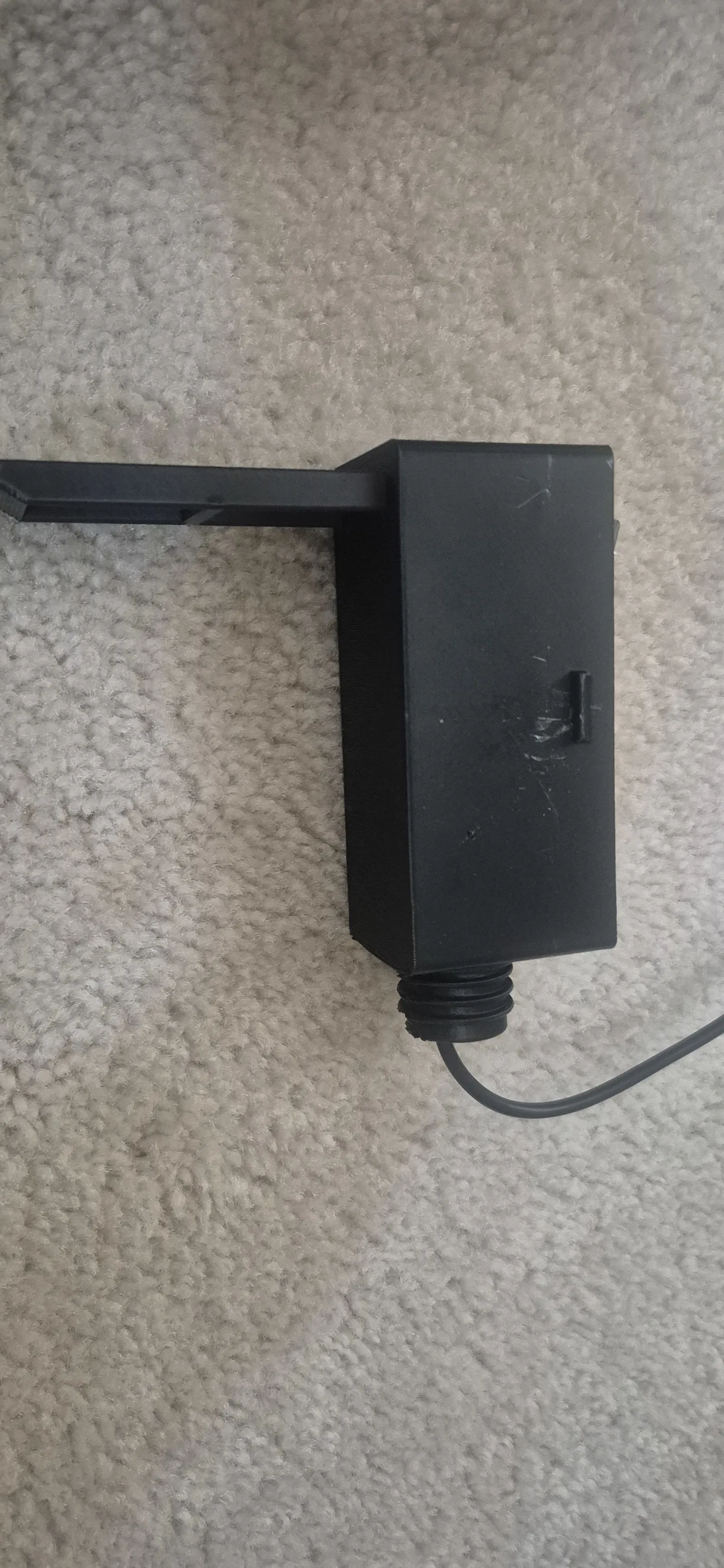

1. Phần ống bảo vệ: Đẩy cảm biến vào trong ống cho đến khi chạm vào gờ chặn bên trong. Điều này giúp cảm biến không bị trượt ngược lên khi bạn cắm nó xuống đất.

2. Chống nước: Hãy bôi một lớp keo silicone tại vị trí cảm biến thoát ra khỏi đáy ống. Bạn cần chỗ này phải kín nước để tránh độ ẩm từ đất làm hỏng linh kiện điện tử.

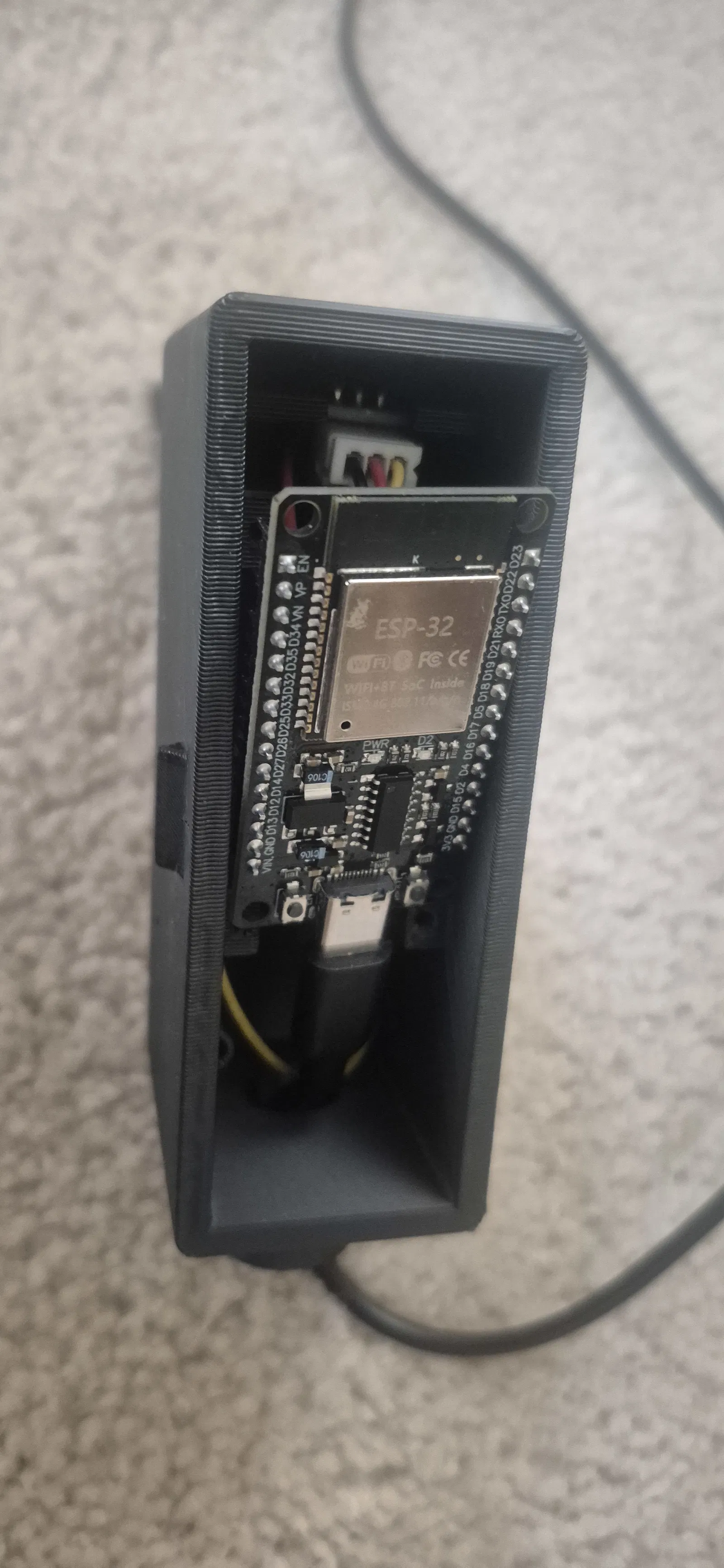

3. Bộ não: Nối dây cảm biến vào ESP32. Đặt board mạch lên gờ chặn bên trong (có sẵn lỗ vít nếu bạn muốn cố định chắc chắn).

4. Quản lý dây: Luồn dây USB-C qua phần ngạnh. Mẹo nhỏ: Hãy dùng dây rút tại móc treo bên trong để làm "điểm giảm tải lực" (strain relief). Hãy để một chút dây chùng bên trong, phòng trường hợp có ai vấp phải dây thì cổng USB của ESP32 không bị giật đứt ra.

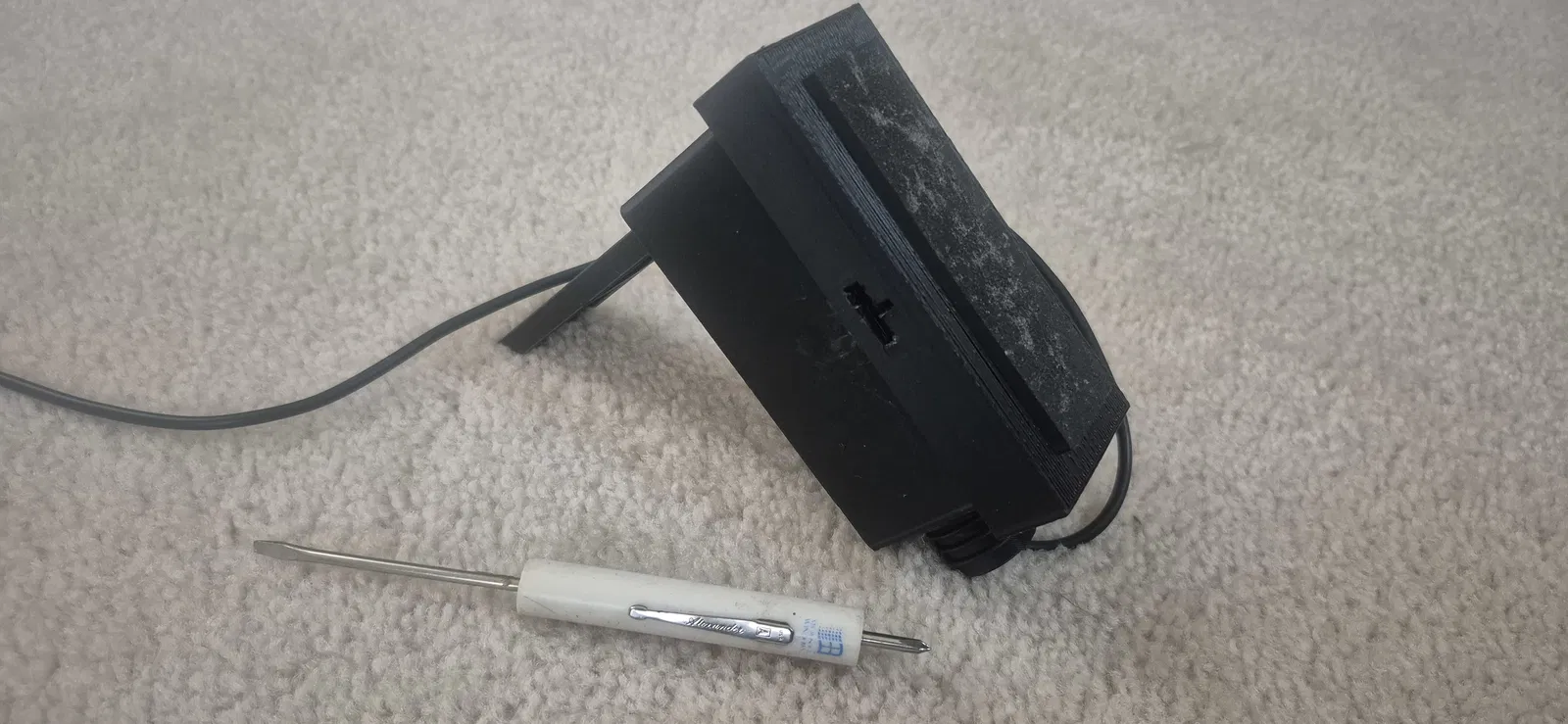

5. Phần nắp: Đậy nắp vào cho đến khi nghe tiếng tách. Bạn có thể cần dùng một chiếc tuốc nơ vít đầu dẹp nhỏ để giúp nó khớp vào vị trí. Thiết kế này vốn đã chống chịu thời tiết tốt mà không cần silicone, nên bạn vẫn có thể mở ra để bảo trì sau này.

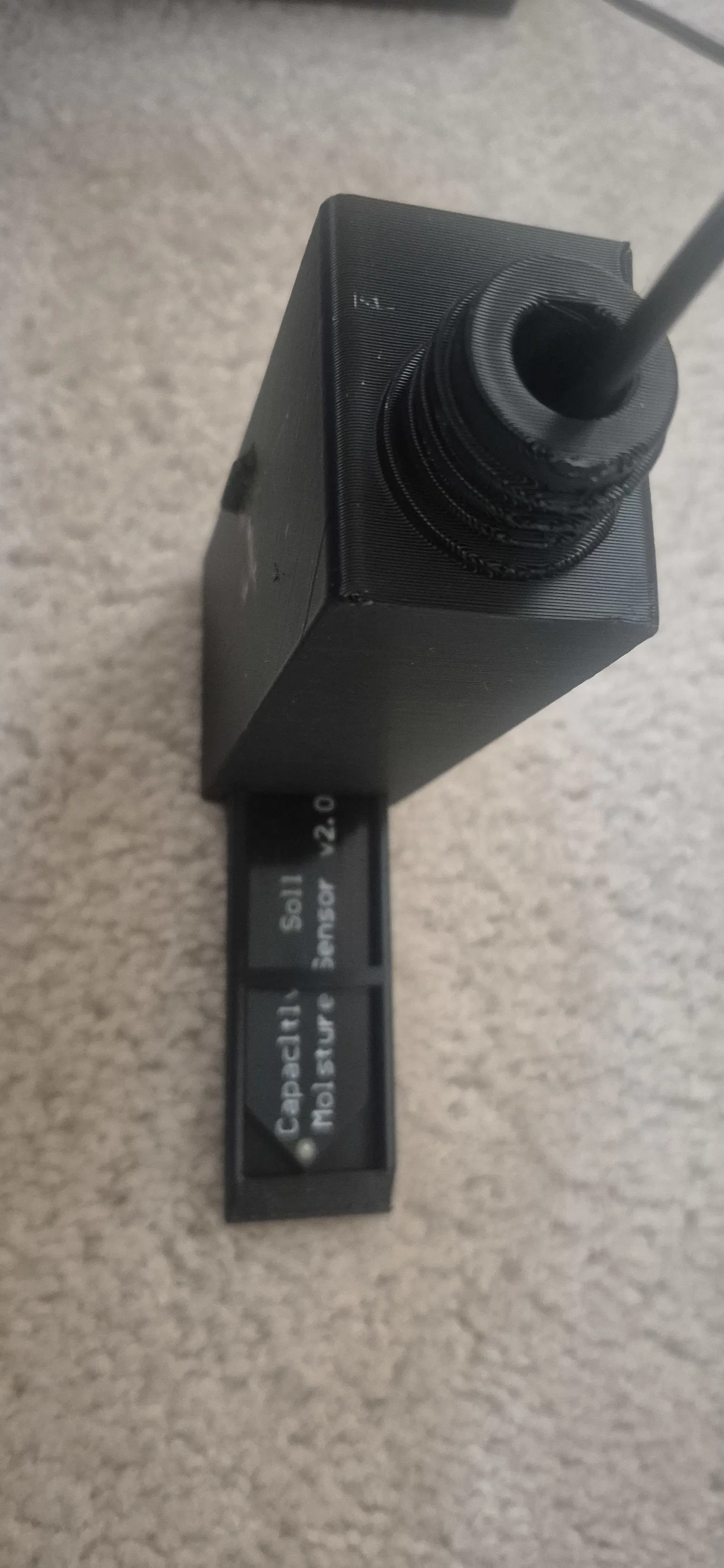

6. "Mẹo với ống nước": Phần ngạnh bên hông có kích thước vừa khít với vòi tưới vườn tiêu chuẩn. Hãy luồn dây USB qua một đoạn ống cũ và kẹp chặt vào ngạnh này để tạo lớp "giáp bảo vệ" cho đường dây nguồn trước các tác nhân môi trường (và cả máy cắt cỏ nữa!).

🤖 Hệ thống tưới tiêu thông minh

Hiện tại mình đang dùng thiết bị này để kết nối mức độ ẩm thực tế của đất với bộ điều khiển RainMachine thông qua Home Assistant.

Điều tuyệt vời nhất là gì? Mình không cần phải là chuyên gia CAD để tạo ra nó. Nhờ sử dụng các script Python từ AI để điều khiển Fusion 360, mình đã có một bản vẽ chuyên nghiệp, tham số hóa đầy đủ và cực kỳ dễ tùy chỉnh.

Chúc các bạn in ấn thành công và chăm vườn thật tốt!
