Vỏ hộp đựng màn hình ILI9341 2.8" cho xe đạp điện (e-bike/emoto) và ESP32
Thiết kế vỏ hộp chắc chắn dành cho màn hình ILI9341 2.8 inch trên xe đạp điện hoặc xe điện. Phù hợp để chứa bo mạch ESP32. Hướng dẫn chi tiết về lắp đặt tấm bảo vệ mica và thông số in 3D tối ưu cho độ bền cao.
Mô tả

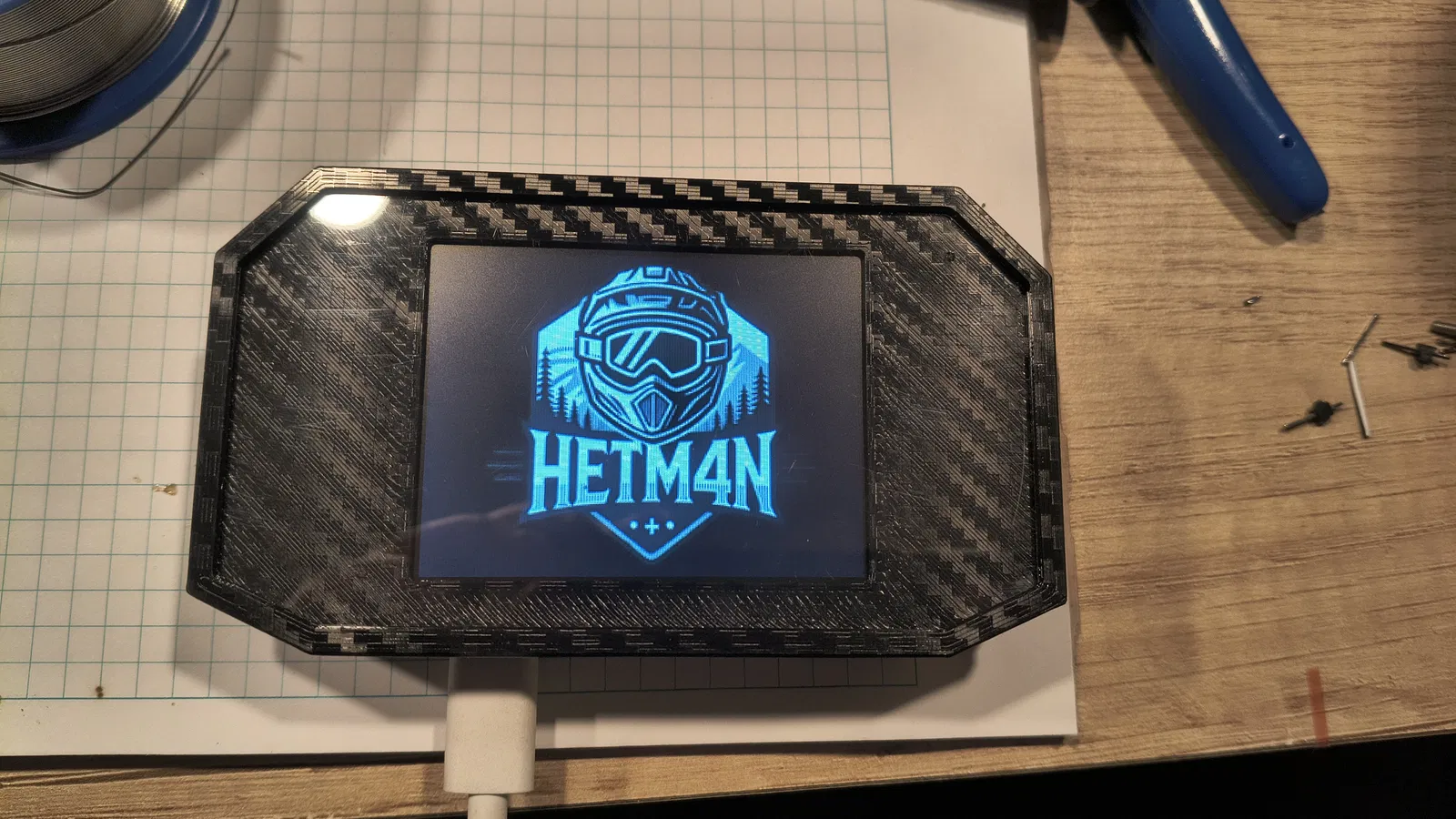

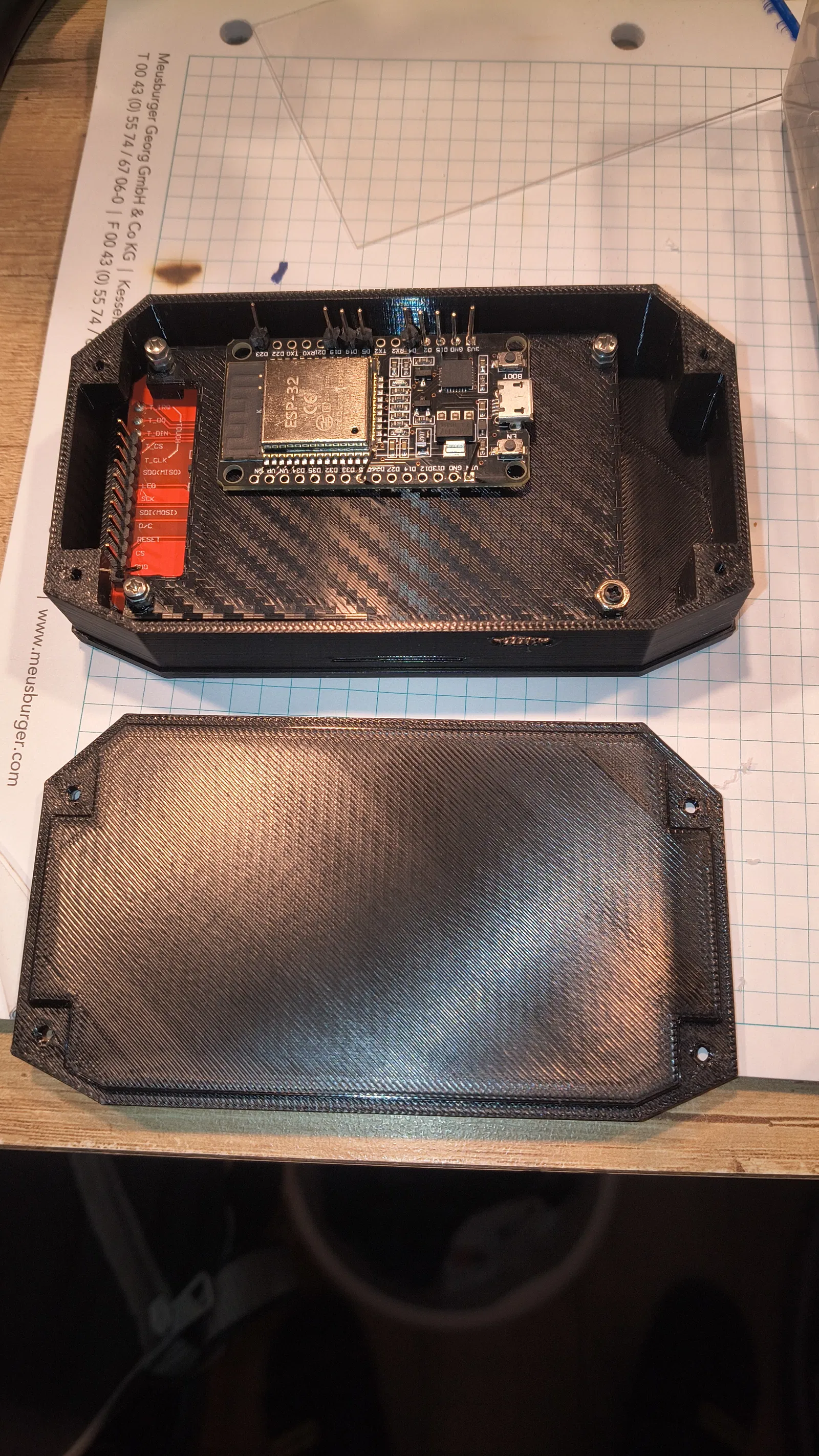

Vỏ hộp (housing) dùng cho xe đạp điện, thiết kế dành riêng cho màn hình ILI9341 2.8 inch. Phần vỏ bao gồm nhiều mảnh ghép lại với nhau. Bạn cần tự cắt một tấm kính bảo vệ có độ dày tối đa 1mm (tốt nhất là 0.5mm) từ tấm mica dẻo (plexiglass). Khung và tấm mica nên được dán vào vỏ bằng băng dính hai mặt chuyên dụng loại chắc chắn hoặc keo dán. Các lỗ trên vỏ được thiết kế cho ốc vít cỡ 1.6-2mm. Thông số in gợi ý: In 100% infill, chiều cao lớp in 0.16mm. Khoang bên trong đủ rộng để lắp vừa bo mạch ESP32.
