Hộp nối cáp với chỗ lắp relay chắc chắn

Đây là một phần lắp rất cụ thể cho hộp nối cáp. Tôi đang tìm một hộp công nghiệp chắc chắn và rẻ tiền để xây dựng một công tắc nguồn từ xa bằng cách chèn một mô-đun rơ-le vào trong hộp.

Tôi đã tìm thấy và đặt hàng hộp này trên ali express (hộp nối dây chống nước 3 chiều).

Hộp này phù hợp để lắp vừa một mô-đun rơ-le của loại này.

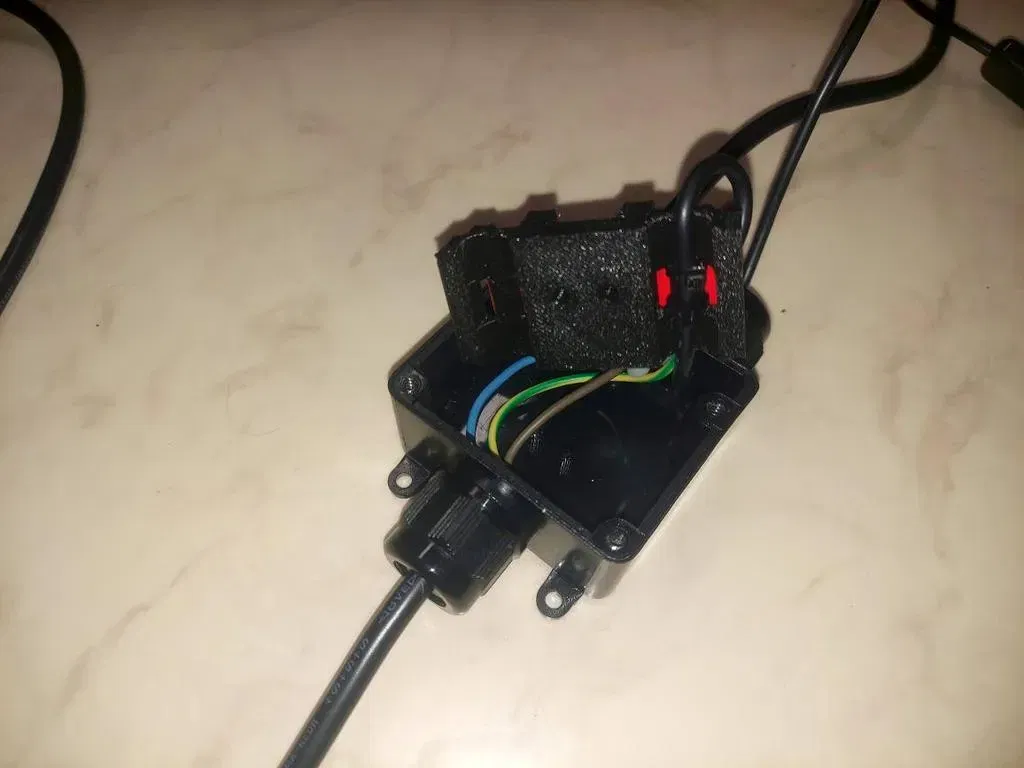

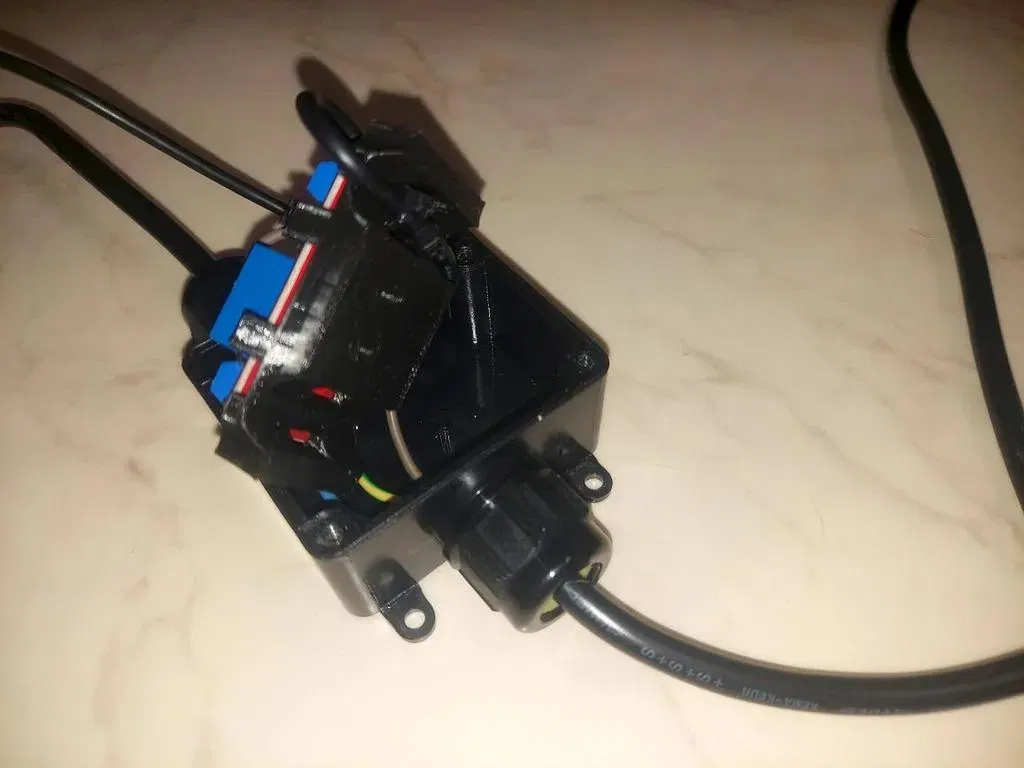

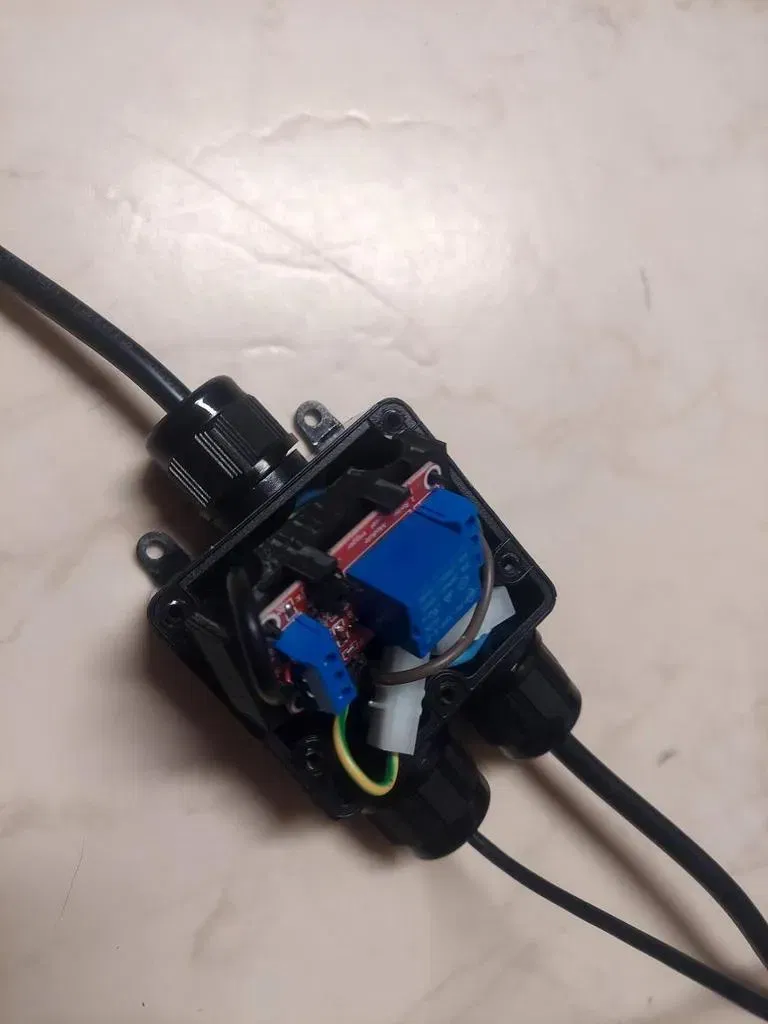

Để phù hợp hoàn hảo với mô-đun rơ-le cũng như cung cấp một số hướng dẫn cáp, tôi đã tạo ra phần lắp này. Nó vừa vặn hoàn hảo vào hộp 3 chiều. Rơ-le chỉ cần được kẹp vào. Phần lắp cũng có 2 kênh để dẫn cáp ở bên dưới. Các cáp điều khiển (tôi đã sử dụng một cáp USB cũ) có thể vừa vào một kênh và các cáp có thể được cố định bằng dây buộc cáp vào các khe được tích hợp trong mô hình. Vì vậy, kéo cáp sẽ không kéo theo các đầu nối.

Xin lỗi vì những bức ảnh xấu. Vì đây là một sản phẩm nguyên mẫu nên tôi không nghĩ nhiều người sẽ cần nó.

Cài đặt In

Hãng máy in:

Anycubic

Máy in:
