Gạch lắp ráp tùy biến (kiểu LEGO) bằng openSCAD

Các phiên bản:

• version 2.0 (Đăng ngày 04.12.2024)
  • Cài đặt vị trí và ngôn ngữ cho chữ
  • Tùy chỉnh offset cho các đầu nối (noppen) phù hợp với máy in 3D

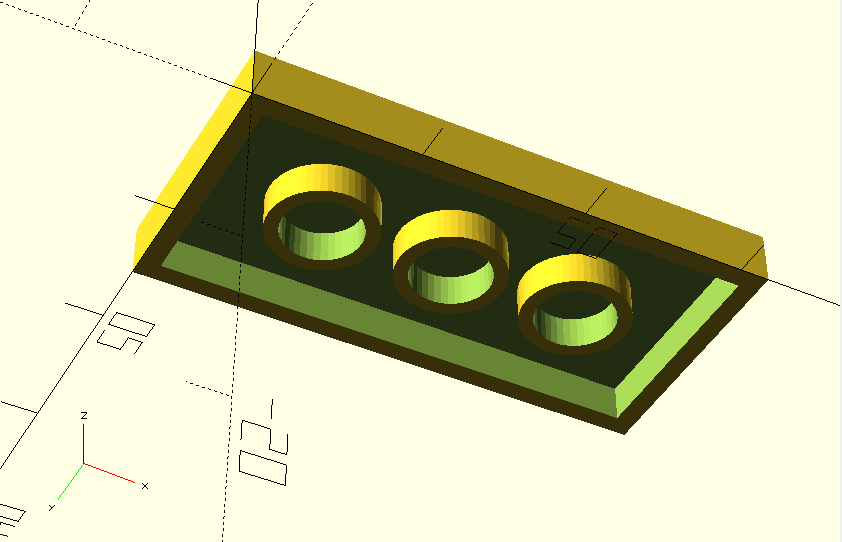

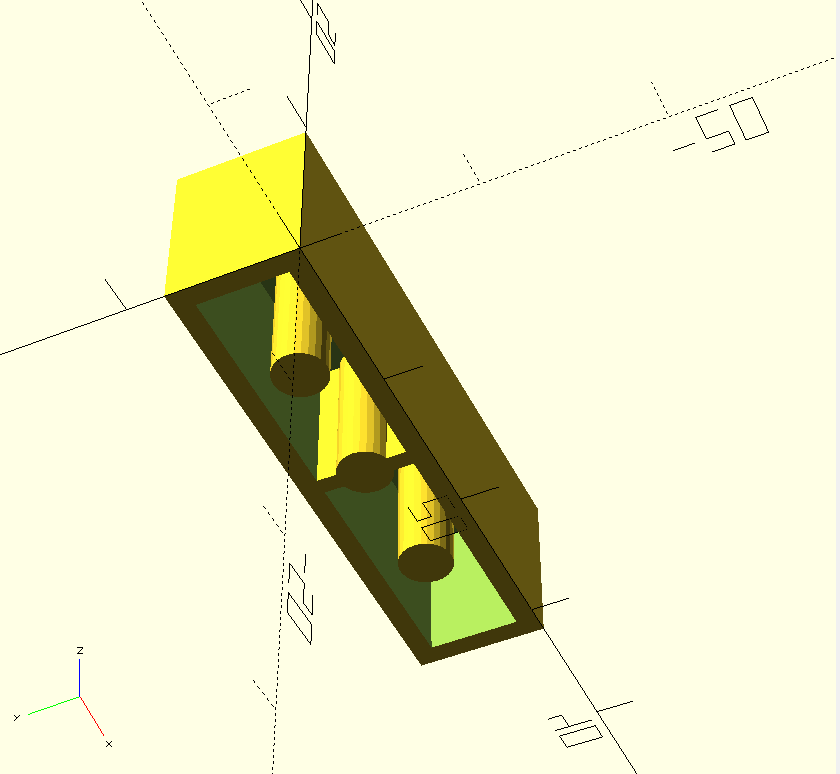

  • Thêm vách ngăn bên trong gạch để tăng độ cứng cáp
  • Có lỗ để làm móc khóa
  • Dọn dẹp lại mã nguồn
  • v.v.
• version 2.1 (Đăng ngày 10.12.2024)
  • Tùy chỉnh chữ riêng biệt cho mặt trên/trước/sau
  • Tỷ lệ đùn (Extrusion factor) cho chữ

Mình đã lập trình một mô hình openSCAD để tạo ra các loại gạch lắp ráp đơn giản (giống LEGO). Mình sử dụng các kích thước chuẩn của LEGO tìm được trên mạng, ít nhất là nó phù hợp cho nhu cầu của mình.

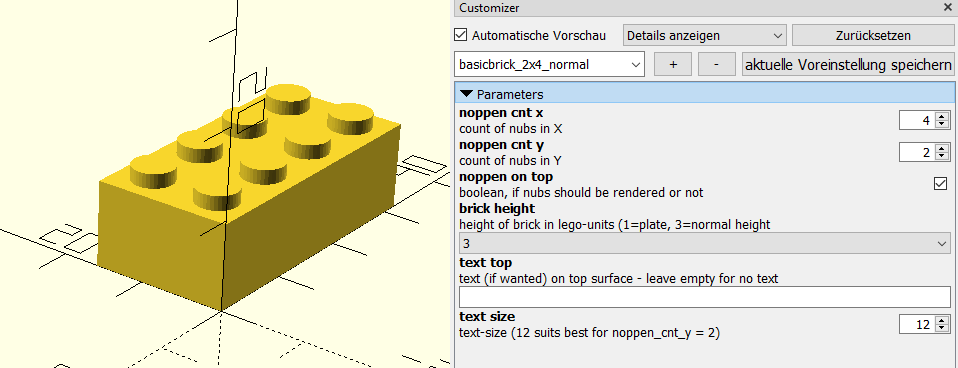

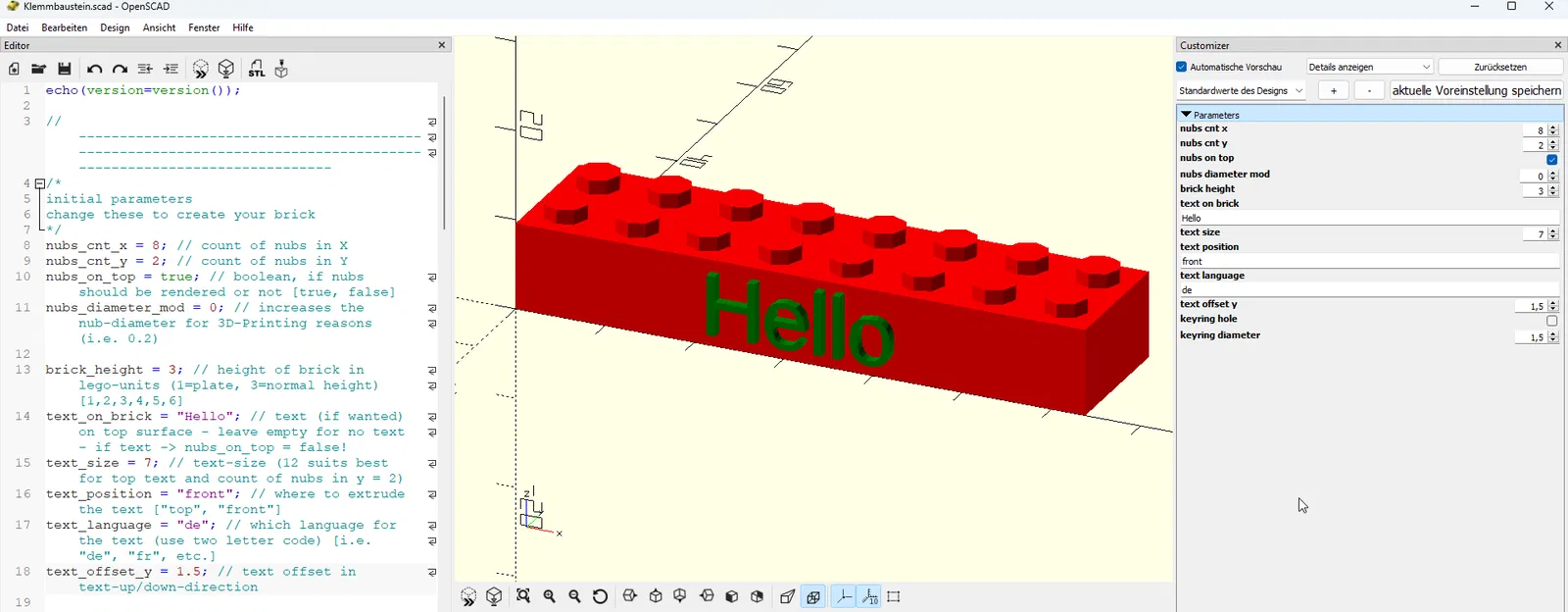

Các thông số sau có thể tùy chỉnh:

• Số lượng đầu nối theo phương X
• Số lượng đầu nối theo phương Y
• Đầu nối mặt trên: có/không (nếu có chữ mặt trên thì chọn không)
• Điều chỉnh đường kính đầu nối (để bù trừ dung sai máy in 3D)

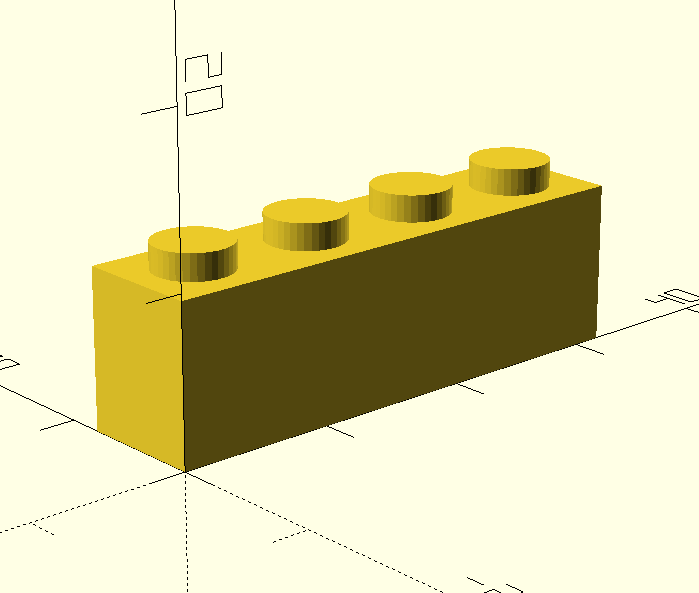

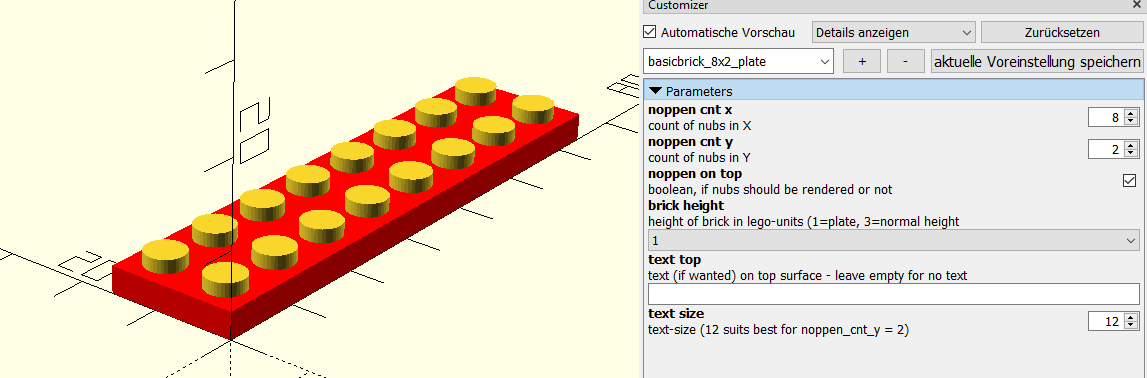

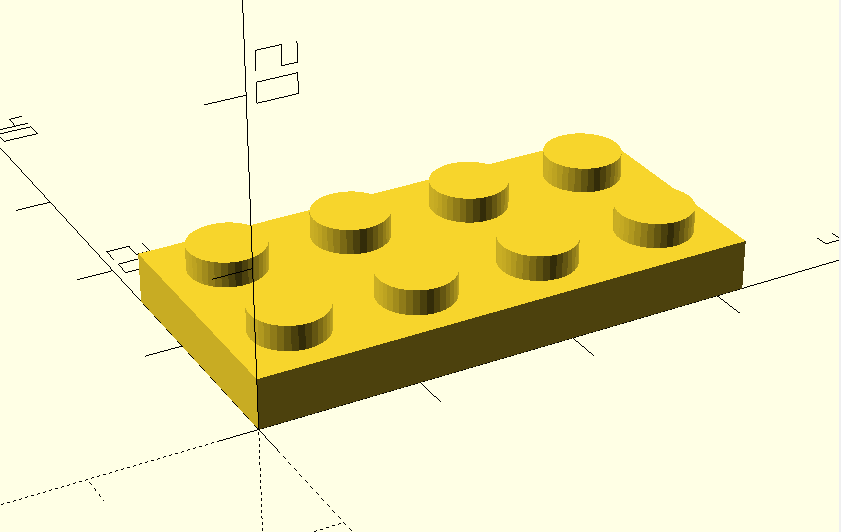

• Chiều cao gạch (ví dụ: 1 = tấm plate, 3 = chiều cao tiêu chuẩn)

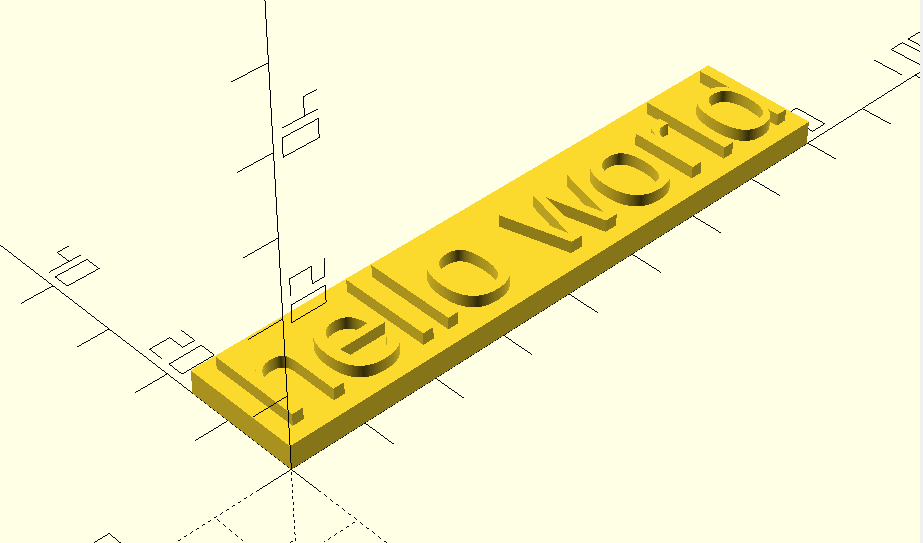

• Chữ mặt trên/trước/sau có thể tùy chỉnh riêng lẻ
• Kích thước chữ
• Ngôn ngữ của chữ
• Offset của chữ (theo phương Y)
• Tỷ lệ đùn cho chữ
• Lỗ xỏ móc khóa (đường kính)

Vì mình vẫn còn mới trong việc thiết kế bằng openSCAD, rất mong nhận được góp ý từ các bạn để mình cải thiện thêm.

Bạn có thể xem file tại GitHub (rất hoan nghênh mọi người cùng đóng góp):

9H3SC/klemmbaustein: OpenSCAD-code for creating Klemmbausteine

Cảm ơn adlp | Printables.com đã hỗ trợ thêm các tính năng vào mô hình này!
