Nắp chụp intake_v2_120 đã sửa đổi lỗ bắt vít M4 4.5mm thay cho M3 3.2mm tiêu chuẩn

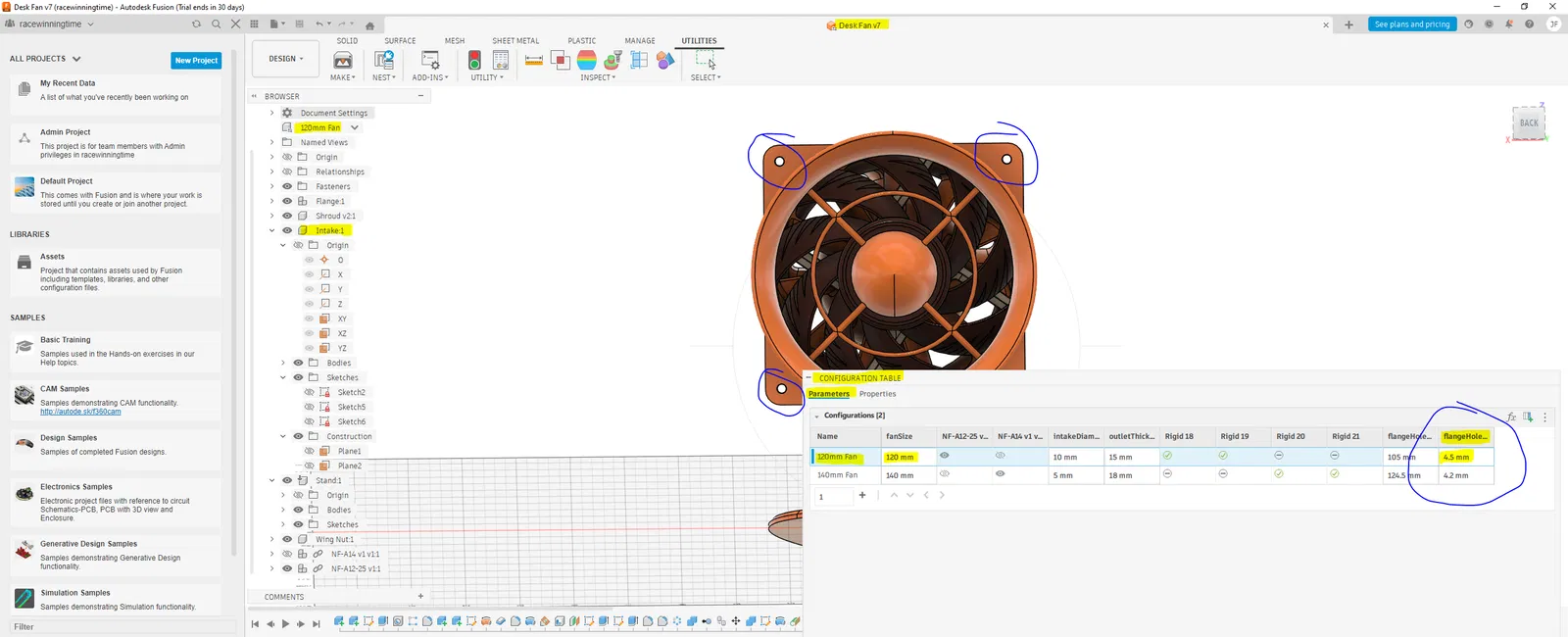

Đây là phần nắp chụp “intake_v2_120” nguyên bản nằm trong mẫu gốc “120mm/140mm Desk Fan (Updated)”. Trong đó, chỉ có phần “Intake” 120mm của mẫu gốc được chỉnh sửa (trong Fusion, sử dụng cài đặt “Configuration Parameters”, xem ảnh đính kèm đầu tiên để biết sự thay đổi này) với một thay đổi duy nhất: thiết kế lại để có 4 lỗ bắt vít mặt bích kích thước M4 4.5mm (dung sai M4 tiêu chuẩn để gắn quạt) thay vì 4 lỗ M3 3.2mm nhỏ hơn như mặc định. Đó là thay đổi duy nhất so với mẫu gốc. Nếu bạn có các bản in khác cần sử dụng bộ phận "intake_v2_120" và cần các lỗ bắt vít M4 4.5mm, thì bản remix này sẽ rất hữu ích mà không cần phải khoan rộng lỗ hay mất công chỉnh sửa kích thước trên phần mềm. Tôi đã đính kèm các tệp .3mf, .stl, step và tệp gốc Autodesk Fusion .f3z (bạn có thể dễ dàng thay đổi “Configuration Parameters” nếu cần, lưu ý rằng tính năng này chỉ khả dụng trên bản trả phí hoặc bản dùng thử 30 ngày) trong phần tệp tin của bản remix này. Lưu ý: Trong mẫu gốc, phần “intake_v2_140” 140mm thực tế đã có sẵn các lỗ mặt bích 4.5mm, tuy nhiên vì lý do nào đó, phần “intake_v2_120” 120mm lại chỉ có các lỗ 3.2mm nhỏ hơn. Bản remix “intake_v2_120” này đã khắc phục điểm khác biệt đó giữa hai kích thước quạt 120mm và 140mm trong mẫu gốc (đã chỉnh sửa trong Fusion bằng cách dùng “Configuration Parameters” và xuất tất cả các tệp đính kèm tại đây).
