BITS: Hệ thống khay đựng token và bài cho hộp board game (kích thước lòng 315mm)

Mình đang chuyển mấy con miniature board game lên kệ nên muốn gom tất cả game và bản mở rộng vào chung một hộp cho gọn. Để làm việc này, mình đã tạo ra hệ thống khay hộp đa năng gọi là BITS (Box Insert for Tokens and Stuff - Khay Đựng Token và Đồ Đạc).

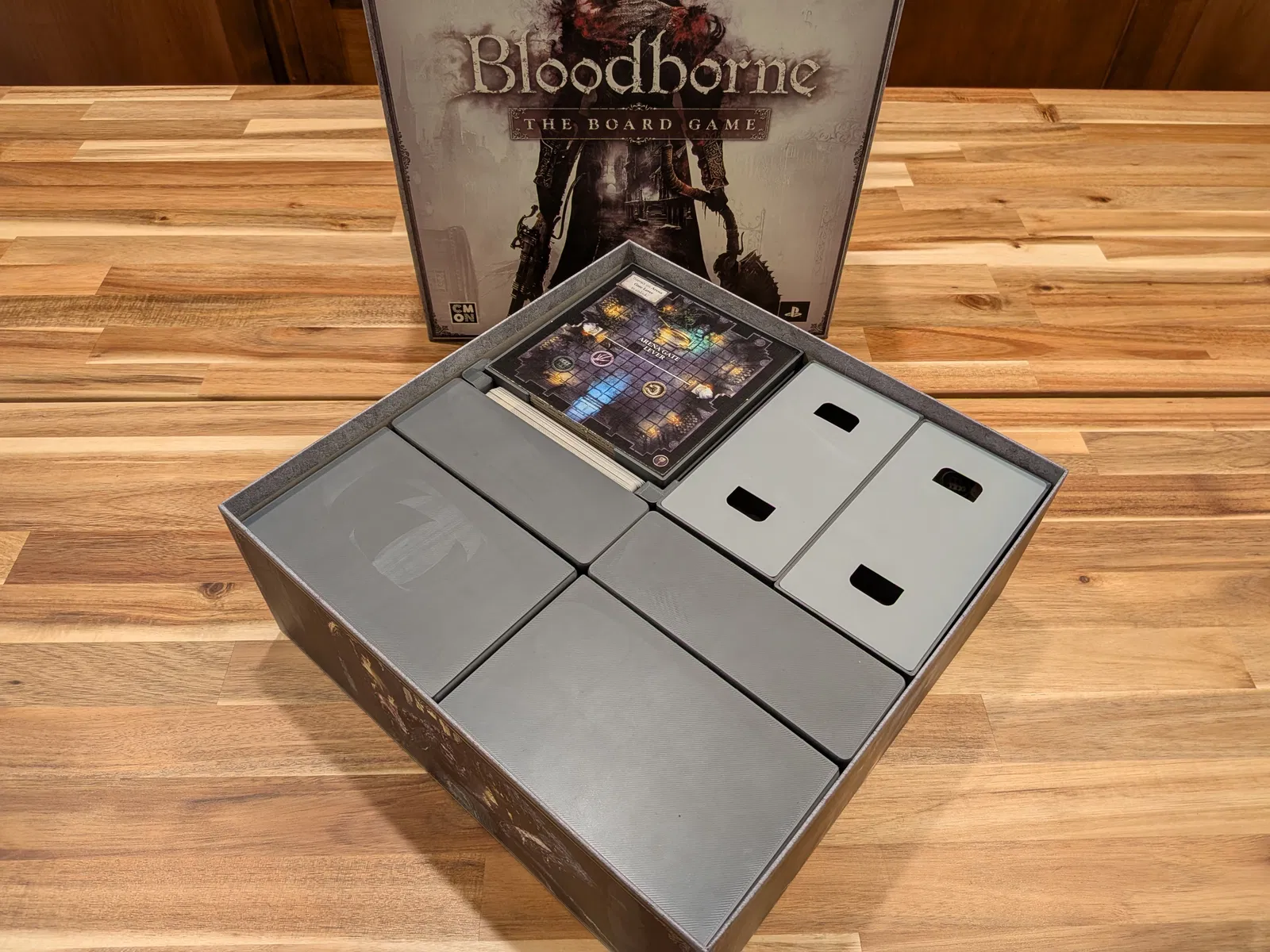

Bộ BITS này được thiết kế riêng cho các hộp có kích thước lòng trong là 315mm, ví dụ như Bloodborne hoặc Death May Die. Tư duy chính ở đây là chia hộp thành 4 phần (4 quadrants), sau đó tạo các khay đựng bài và token vừa khít với một phần tư đó. Nhờ vậy, bạn có thể tùy biến mỗi phần dựa trên nhu cầu của từng game cụ thể (như số lượng token hay thẻ bài cần chứa). Mình dự định sẽ làm thêm nhiều biến thể từ dự án này để hỗ trợ các linh kiện đặc thù cho từng game nhằm "hoàn thiện hệ thống".

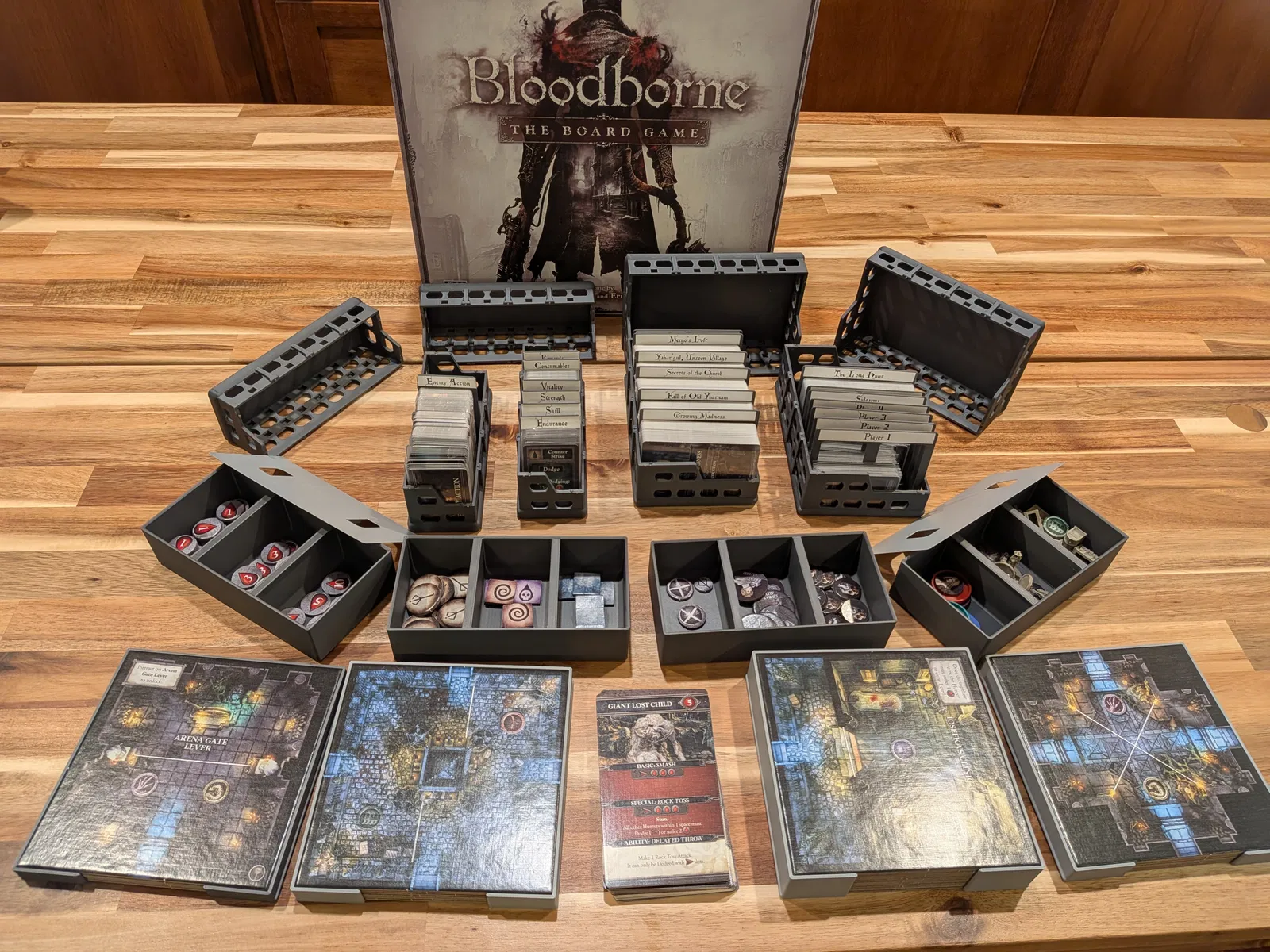

Trong dự án BITS chính này, bạn sẽ tìm thấy các khay đựng bài kích cỡ Standard, Medium, Small và Mini (cho bài có bọc sleeve). Mình có làm cả "cục chặn" (stopper) và "vách ngăn" (divider) cho mỗi loại bài. Cục chặn dùng cơ chế đàn hồi, gài vào các lỗ vuông trên khay để cố định bài nếu bạn không có đủ bài để lấp đầy khay. Còn vách ngăn thì cực kỳ mỏng với các rãnh nhỏ ở phía trên để bạn dễ dán nhãn.

Các khay đựng bài được thiết kế để in làm hai phần: một phần làm đáy, phần còn lại làm nắp. Mình có chừa các khe nhỏ cho nam châm 1x3mm trên mỗi nửa khay; nam châm này đủ lực để giữ nắp đóng lại. Nếu bạn muốn dùng nam châm, nhớ chỉnh thông số slice để có ít nhất 2 lớp nhựa phủ lên trên (khoảng 0.3mm). Mình từng in thử với lớp 0.2mm thì khe bị rộng quá, nam châm khó mà nằm yên được.

Ngoài ra còn có các khay đựng token được thiết kế để kết hợp với khay bài hoặc đứng độc lập, chiếm một nửa diện tích của một phần tư hộp. Ví dụ, nếu bạn in khay bài Standard rộng 101mm, bạn có thể in thêm khay token loại hẹp nhất (xếp chồng 3 khay sẽ cao bằng khay bài), khi đặt cạnh nhau chúng sẽ lấp đầy trọn vẹn một phần tư hộp. Nếu bạn in khay bài Mini rộng 55mm thì chọn khay token loại rộng nhất tương ứng. Bạn hiểu ý mình rồi chứ!

Mỗi kích cỡ khay token đều có nắp gài; mình thường chỉ đậy nắp cho khay trên cùng. Lúc đầu gài nắp hơi cứng tay một chút, nhưng quen rồi thì dễ lắm. Nắp được làm rất mỏng để có độ dẻo, giúp các chốt bám chặt vào khay.

Như thường lệ, file .blend và file .3mf đã có sẵn support (bao gồm cả file mình dùng để in trên máy Prusa MK3, các điểm support cũng dùng được cho máy SLA) đều có sẵn cho các bạn trên Patreon của mình tại https://patreon.com/VirtuallyJason. Nếu thấy hữu ích và muốn ủng hộ mình mỗi tháng, các bạn hãy cân nhắc tham gia nhé!
