Bộ Solar Gland cho RV Caravan và Camper

Mình thiết kế bộ Solar Gland này cho chiếc caravan của mình để luồn dây điện năng lượng mặt trời lên mái mà không lo bị dột. Từng có kinh nghiệm sửa chữa caravan lâu năm và sở hữu một chiếc xe off-grid, mình hiểu rất rõ việc thấm nước là điều tối kỵ. Mình đã tìm khắp nơi nhưng không thấy loại gland nào vừa cố định được vào bề mặt, vừa cho phép tháo lắp để thay thế hoặc nâng cấp dây mà không làm hỏng lớp keo niêm phong ban đầu.

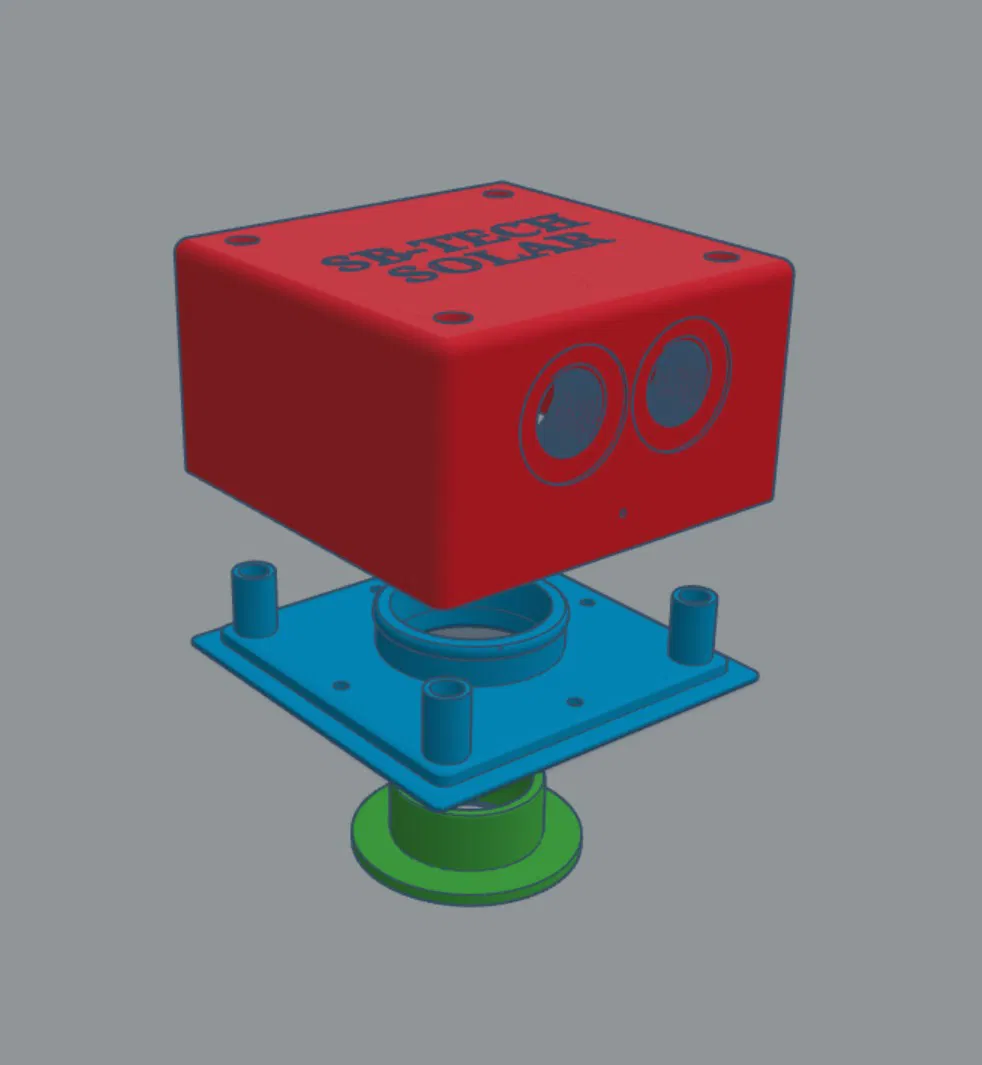

Mình lắp bộ này vào tấm nhôm ở hông xe, dù thiết kế gốc là dành cho phần mái. Các bạn nhớ đánh nhám bề mặt tiếp xúc và dán keo silicon thật kỹ nhé. Nên dùng 4 đinh rút (rivets) phủ silicon để tăng độ chắc chắn. Đối với phần nắp, mình gợi ý dùng vít inox 316 loại mỏng, dài khoảng 15mm. Phần hộp sẽ bắt vít vào tấm đế; phần nắp không cần kín 100% vì có thiết kế rãnh thoát nước, nước sẽ không lọt vào trong nhờ có gờ bao quanh lỗ khoét.

Nếu lắp ở vách đứng, hãy hướng lỗ gland xuống dưới để nước không tràn vào dây điện. Thiết kế gờ nổi cũng giúp ngăn nước hiệu quả. Ngoài ra, có thêm miếng chèn (insert) lắp từ bên trong, các bạn cũng nên dán silicon để bảo vệ dây khỏi bị cọ xát vào cạnh sắc và tăng cường khả năng chống nước.

Các lỗ ren trên thiết bị tương thích với loại compression gland điện tiêu chuẩn.

Hướng dẫn in:

• Không cần dùng support. Bề mặt đế được làm hơi gồ ghề để giúp keo silicon bám chắc hơn.
• Nên dùng vật liệu kháng tia UV như PETG hoặc ASA vì lắp đặt ngoài trời.

Cập nhật:

• Đã thêm bản đế v2 với gờ chặn nước bổ sung ở lỗ xuyên tường, giúp chống nước chảy ngược khi lắp trên vách đứng.

Nếu thấy thiết kế này hữu ích, đừng ngần ngại để lại bình luận hoặc gợi ý cho mình nhé. Mình rất vui khi thấy tác phẩm được đưa vào sử dụng thực tế. Cảm ơn các bạn!
