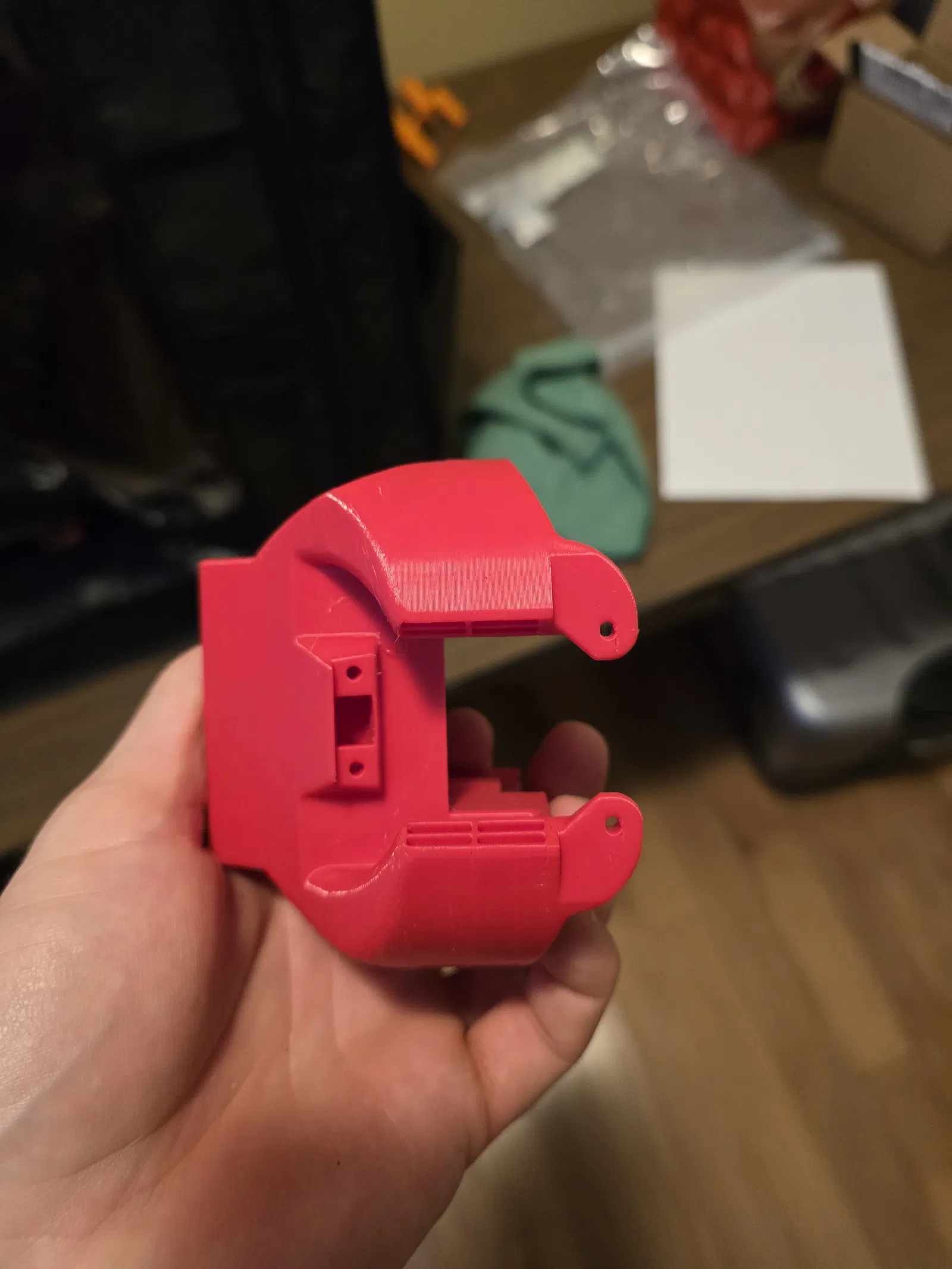

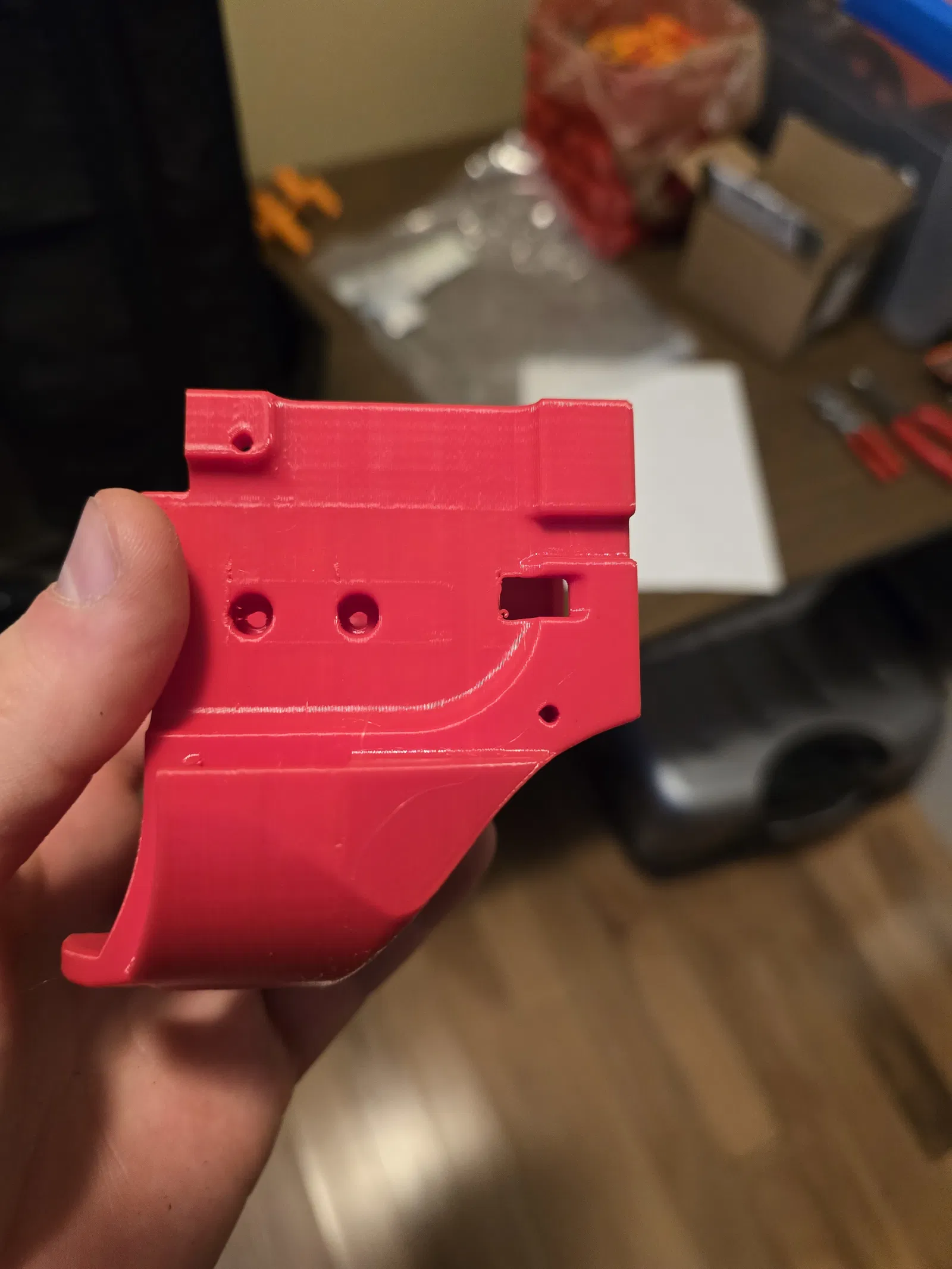

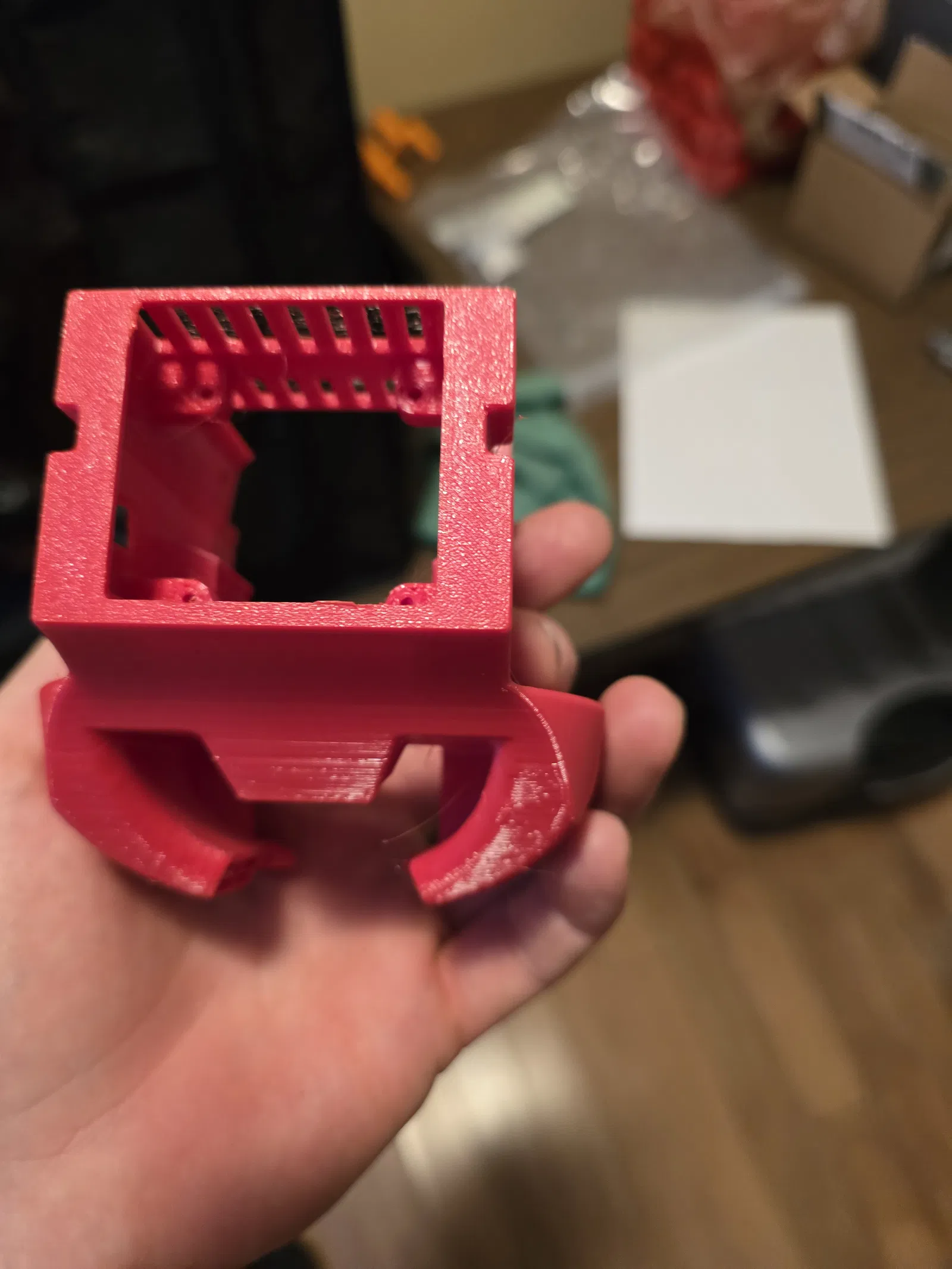

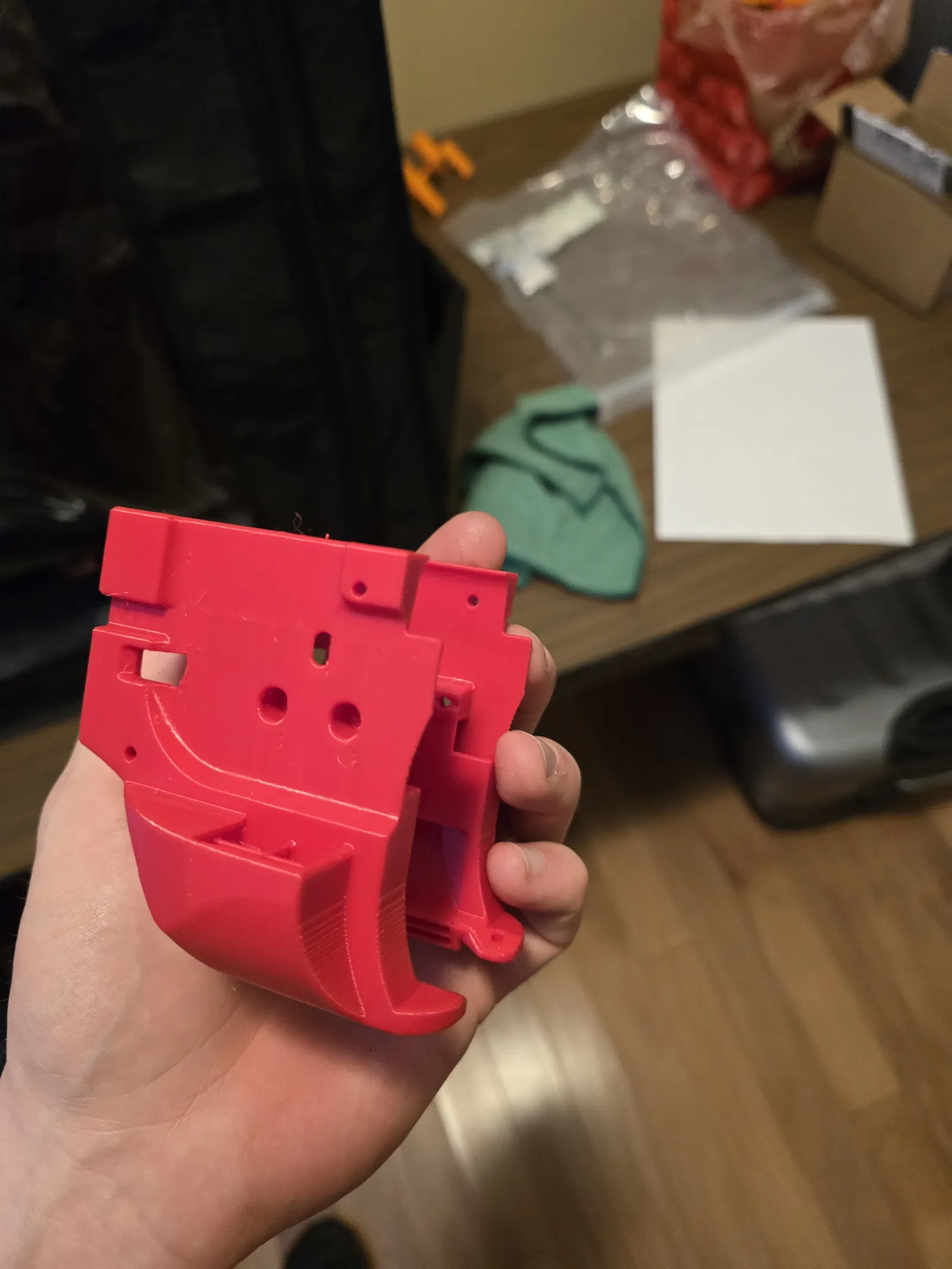

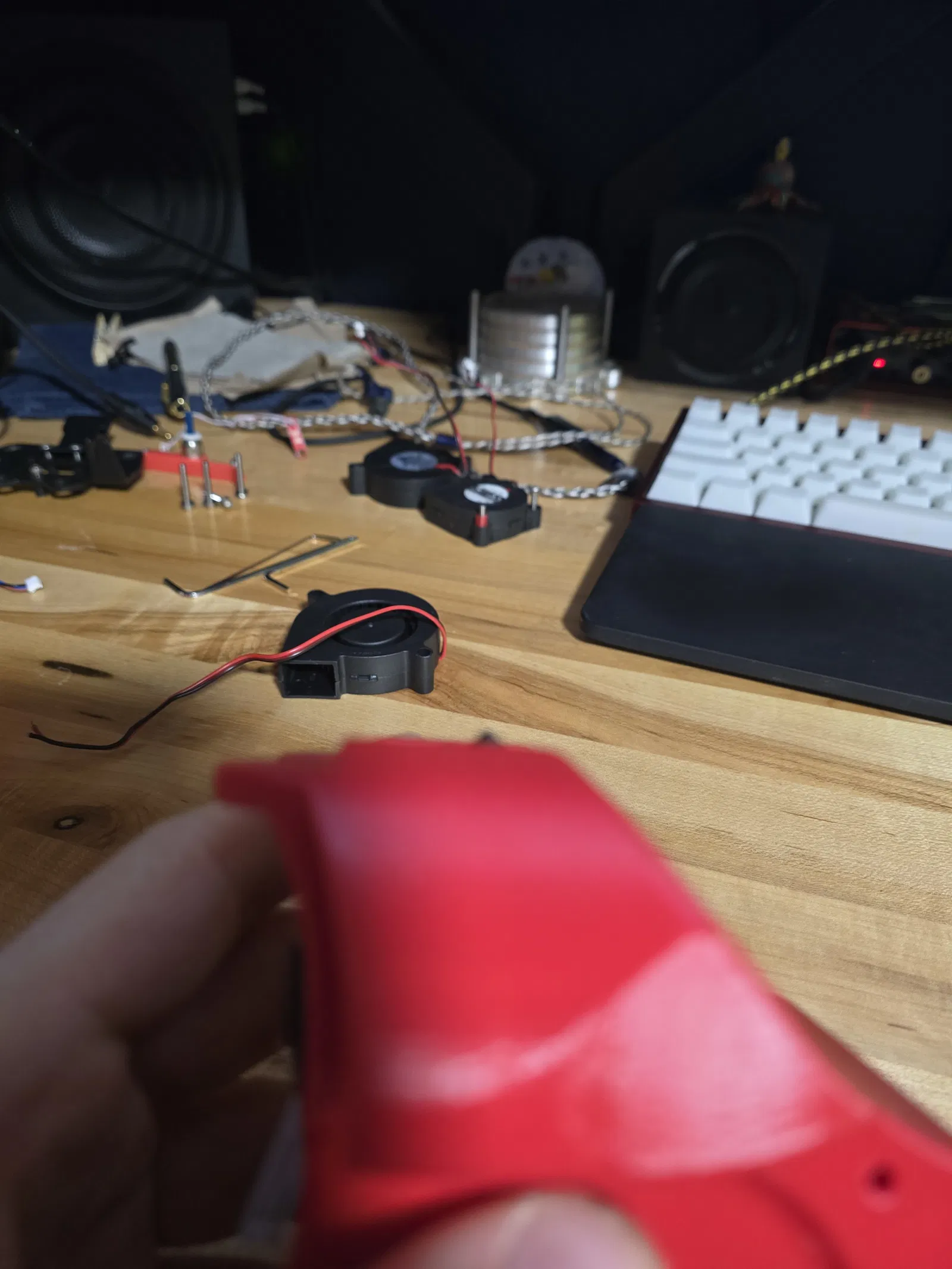

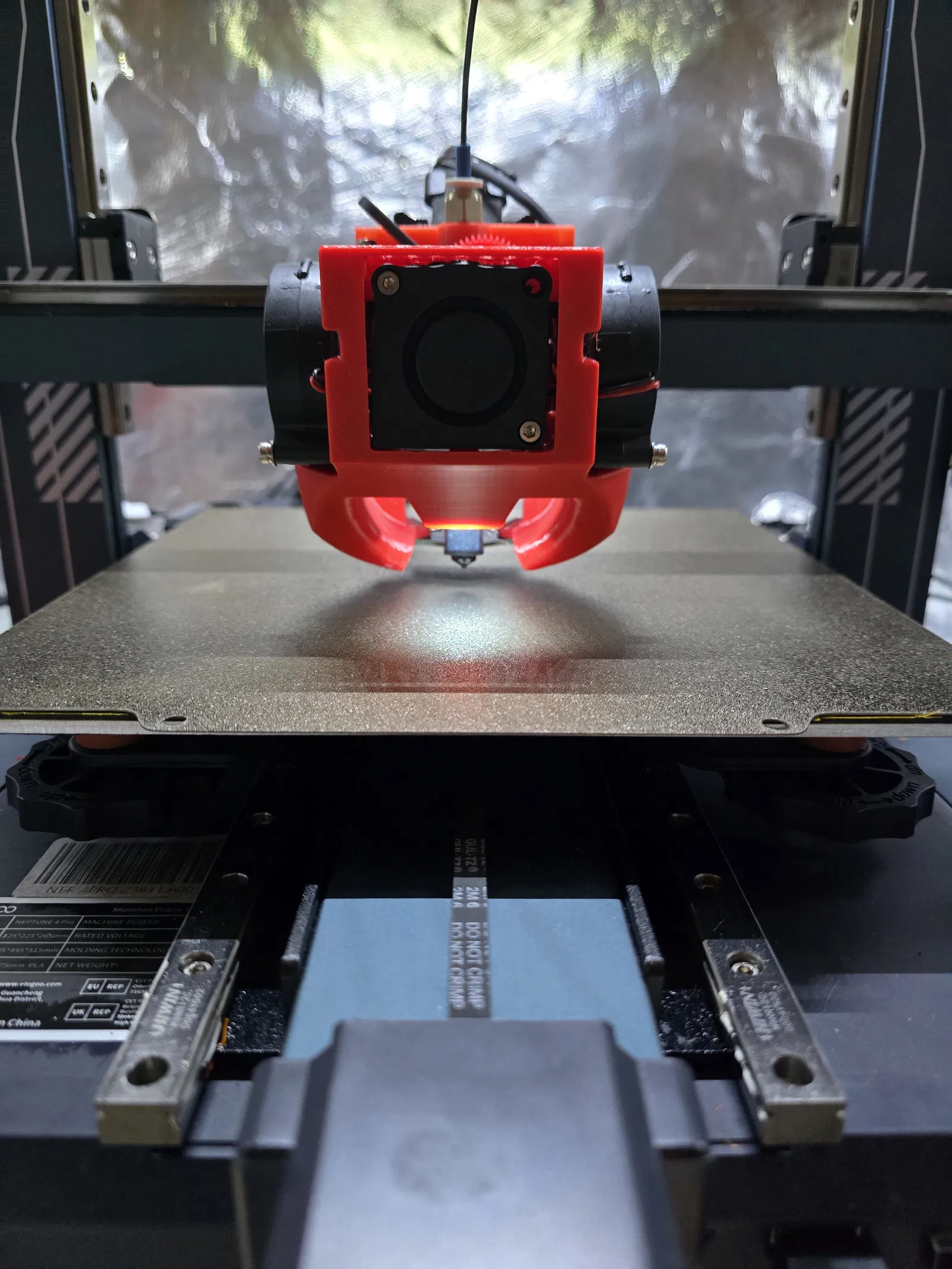

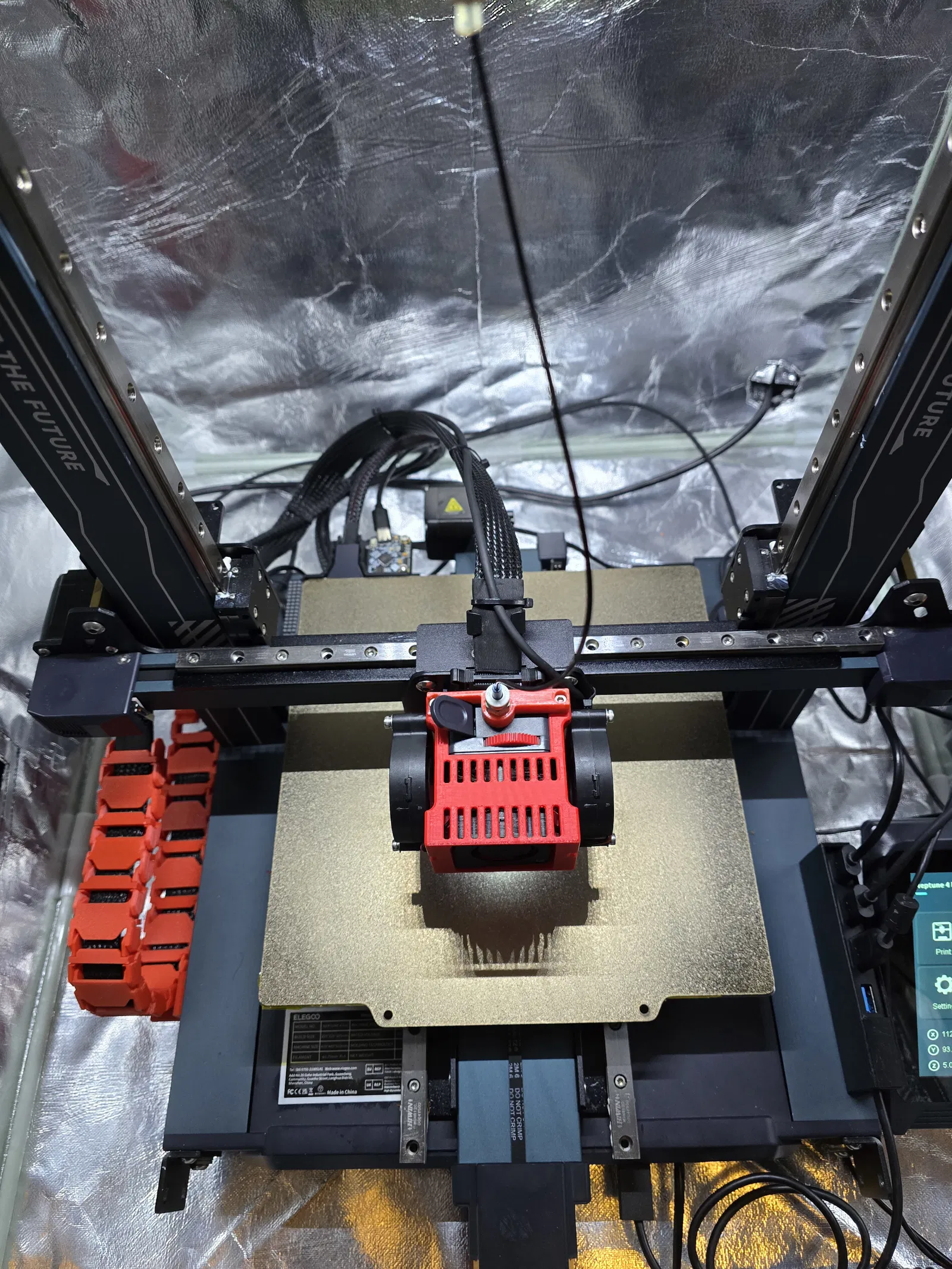

Fan Shroud V5 cho Elegoo Neptune 4 Max/Plus kèm ngàm Beacon/Cartographer và Bowden

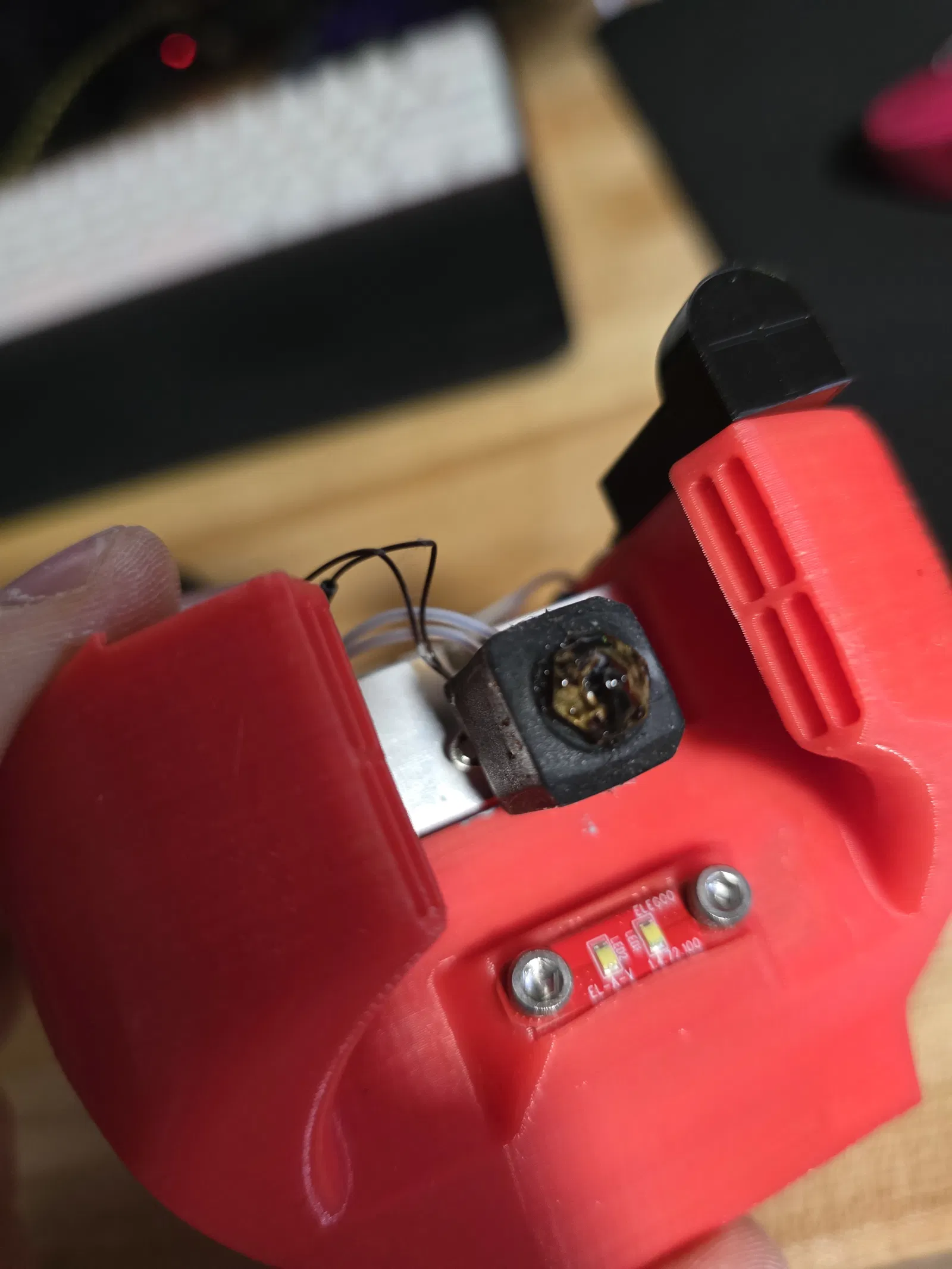

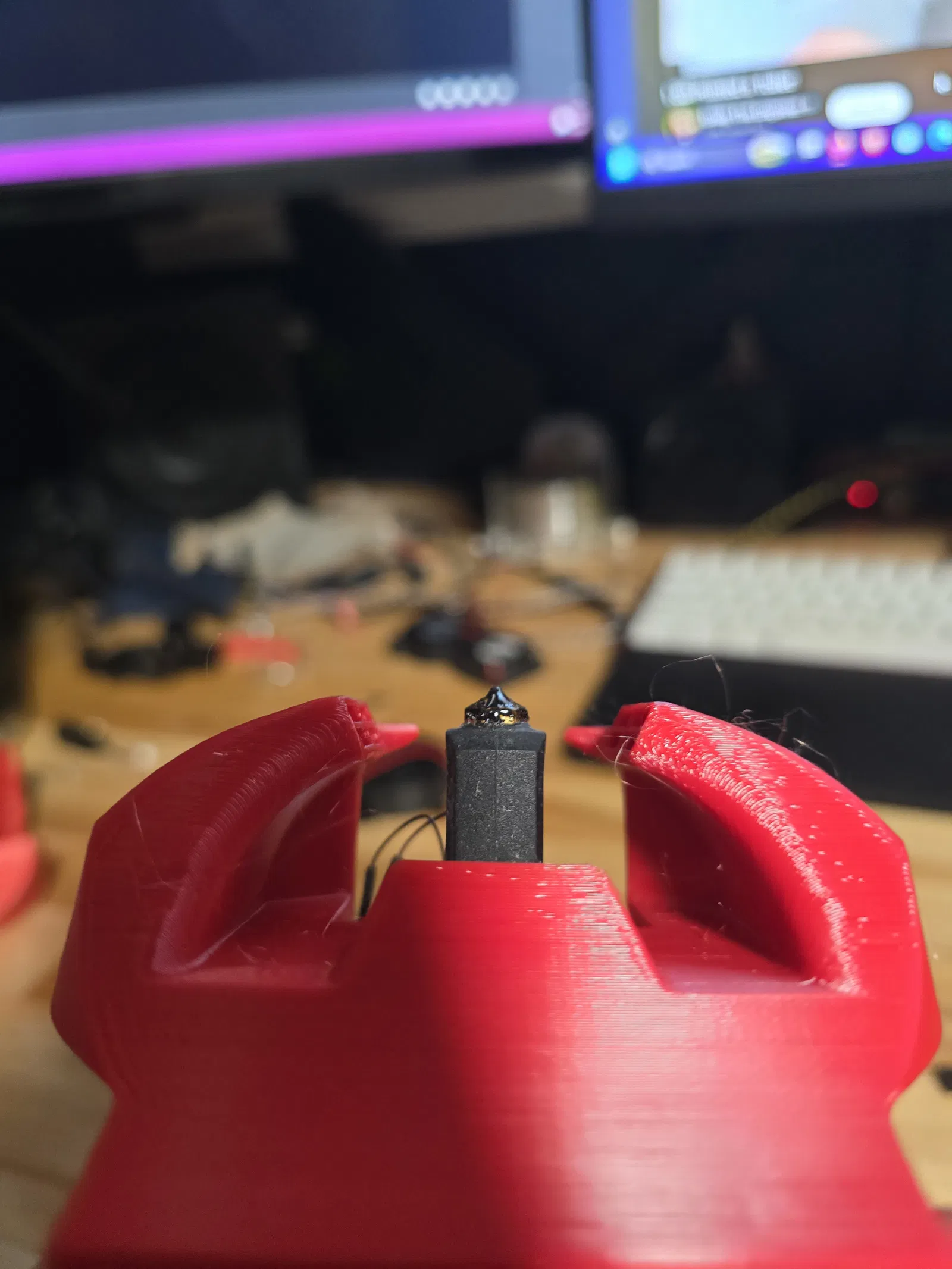

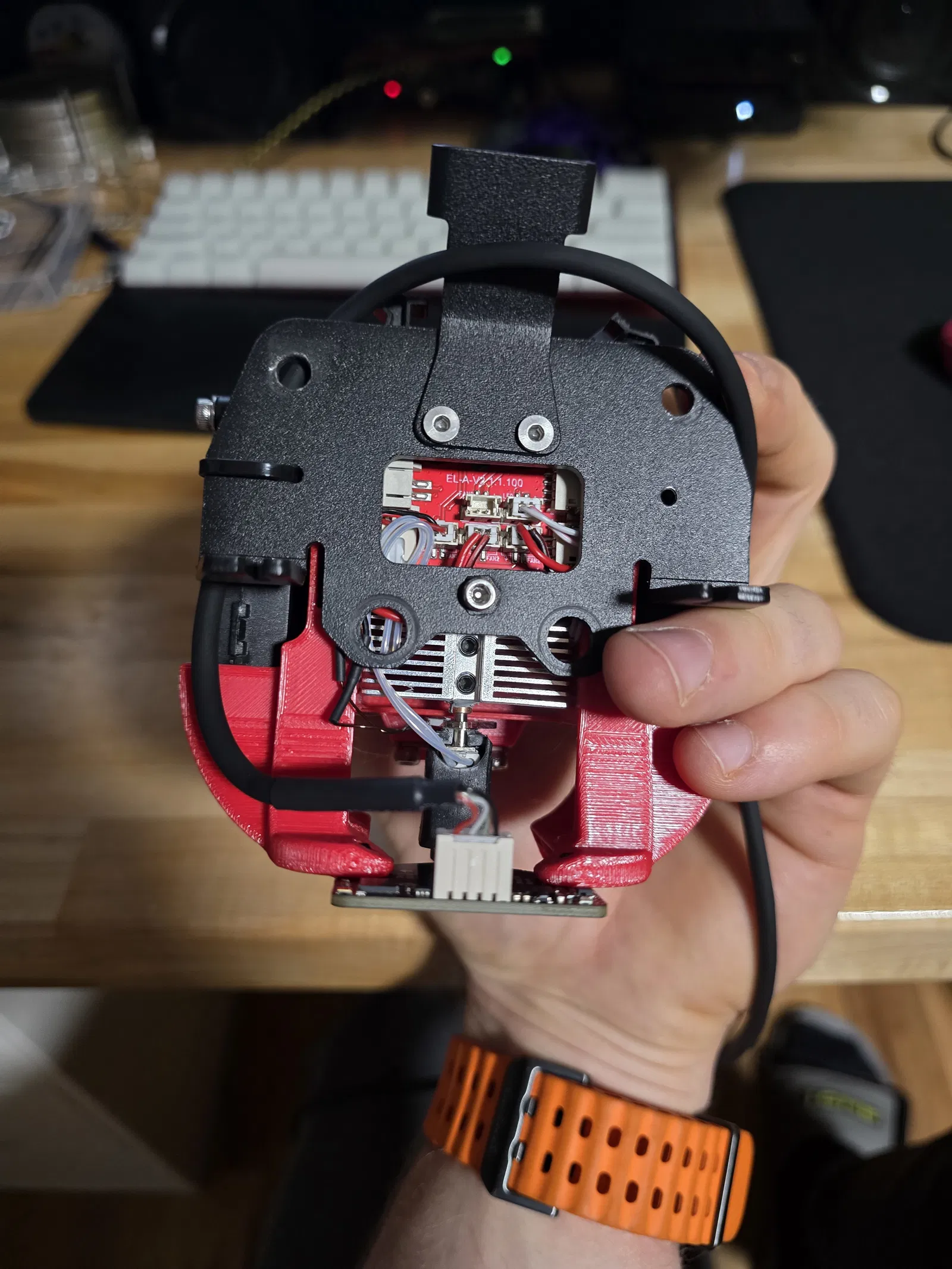

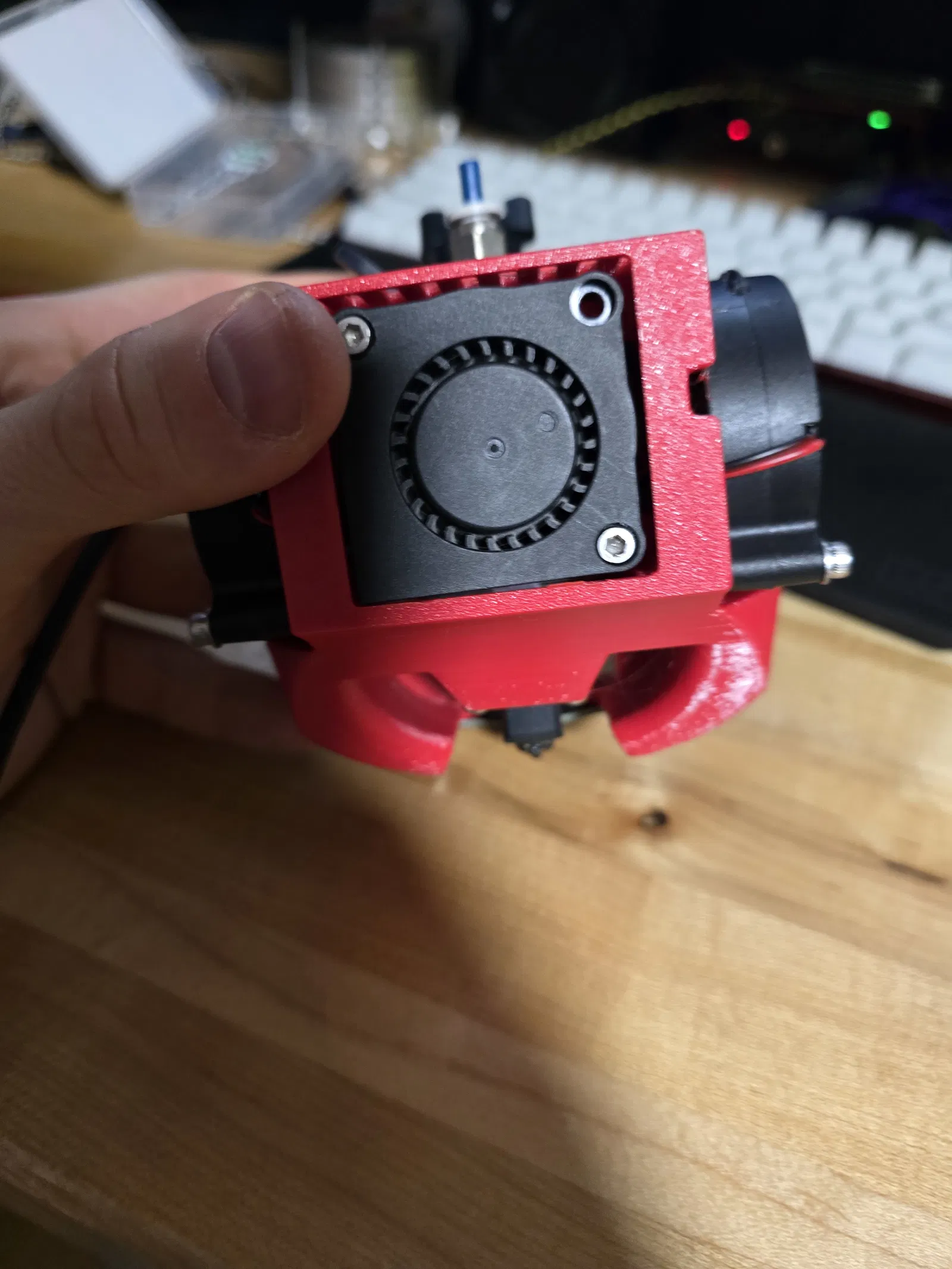

Bản mod Fan Shroud này được thiết kế lại, bổ sung thêm ngàm gắn ống Bowden, lỗ đi dây tăng lực sợi nhựa (filament tensioner), cùng với giá đỡ cho cảm biến Beacon hoặc Cartographer! Mình vẫn giữ nguyên quạt tản nhiệt phía trước vì thấy không cần thiết phải dùng quạt tản nhiệt lớn hơn cho họng nhiệt (heat break).

Thông tin từ tác giả: Các giá trị Offset cần thiết lập là:

Max và Plus x_offset: 0. y_offset: 19.

Anh em vui lòng dùng thước kẹp để đo đạc và xác nhận lại các giá trị này khi lắp đặt nhé, thông số CAD tính toán là vậy nhưng thực tế có thể không chính xác 100%.

Lưu ý: Do vấn đề khoảng trống với trục đứng Z, cấu hình “Low Profile” của Cartographer và Beacon rev D không được khuyến khích sử dụng. Các cấu hình “Standard” và “90 Degree” sẽ không gặp vấn đề gì nếu quản lý dây cáp gọn gàng.

Với quạt Aux Fan

Không dùng quạt Aux Fan

Low Profile

KHÔNG ĐƯỢC

RẤT CHẬT

Standard

**HƠI CHẬT***

VỪA VẶN

Right Angle (Góc vuông)

VỪA VẶN

THOẢI MÁI

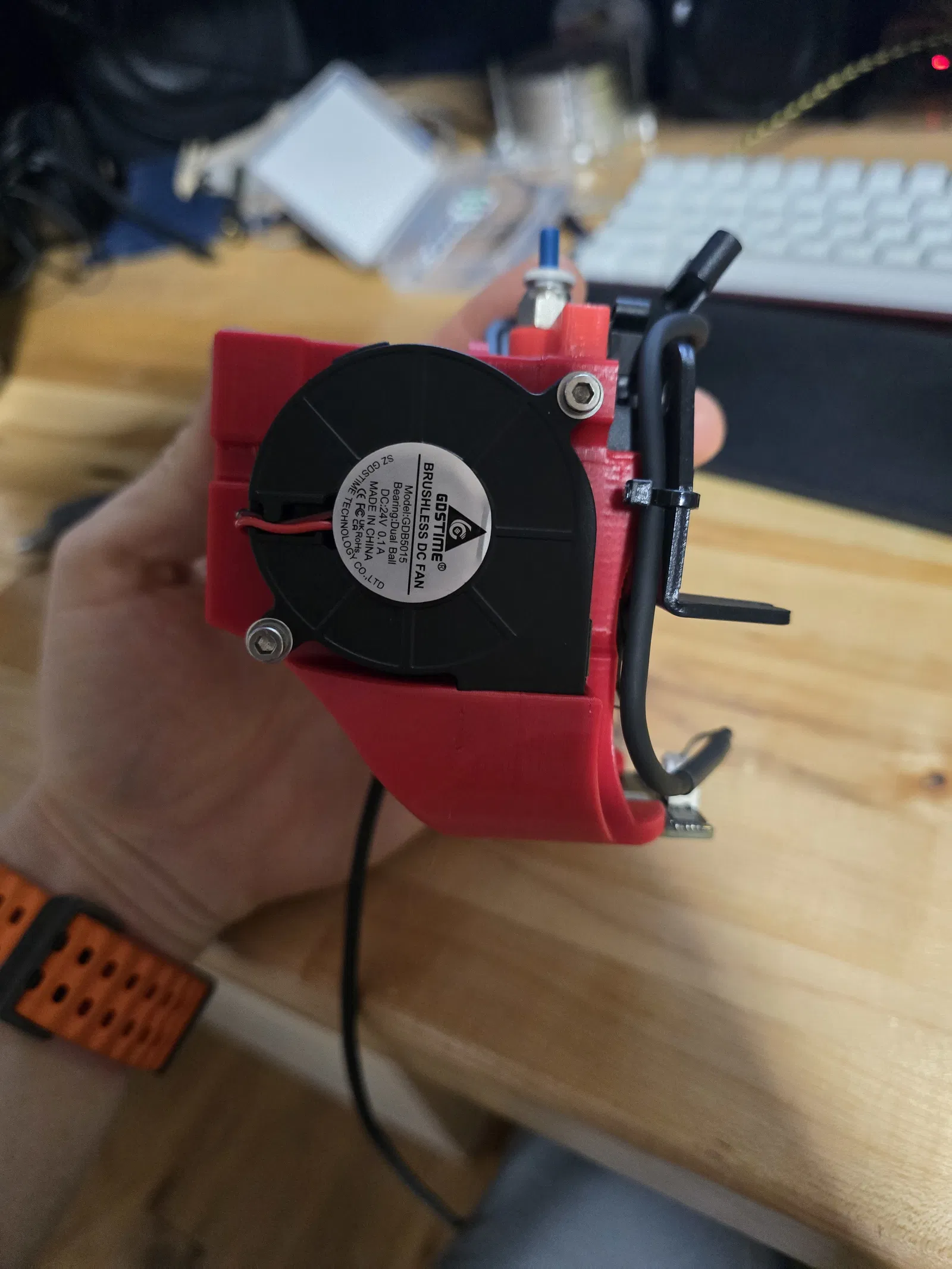

Khuyến khích anh em tháo bỏ luôn quạt Aux Fan vì khả năng làm mát từ cặp quạt 5015 đã quá dư dả rồi.
