Bộ tản nhiệt quạt V5 cho Elegoo Neptune 4/Pro/Max/Plus (kèm ngàm Beacon/Cartographer)

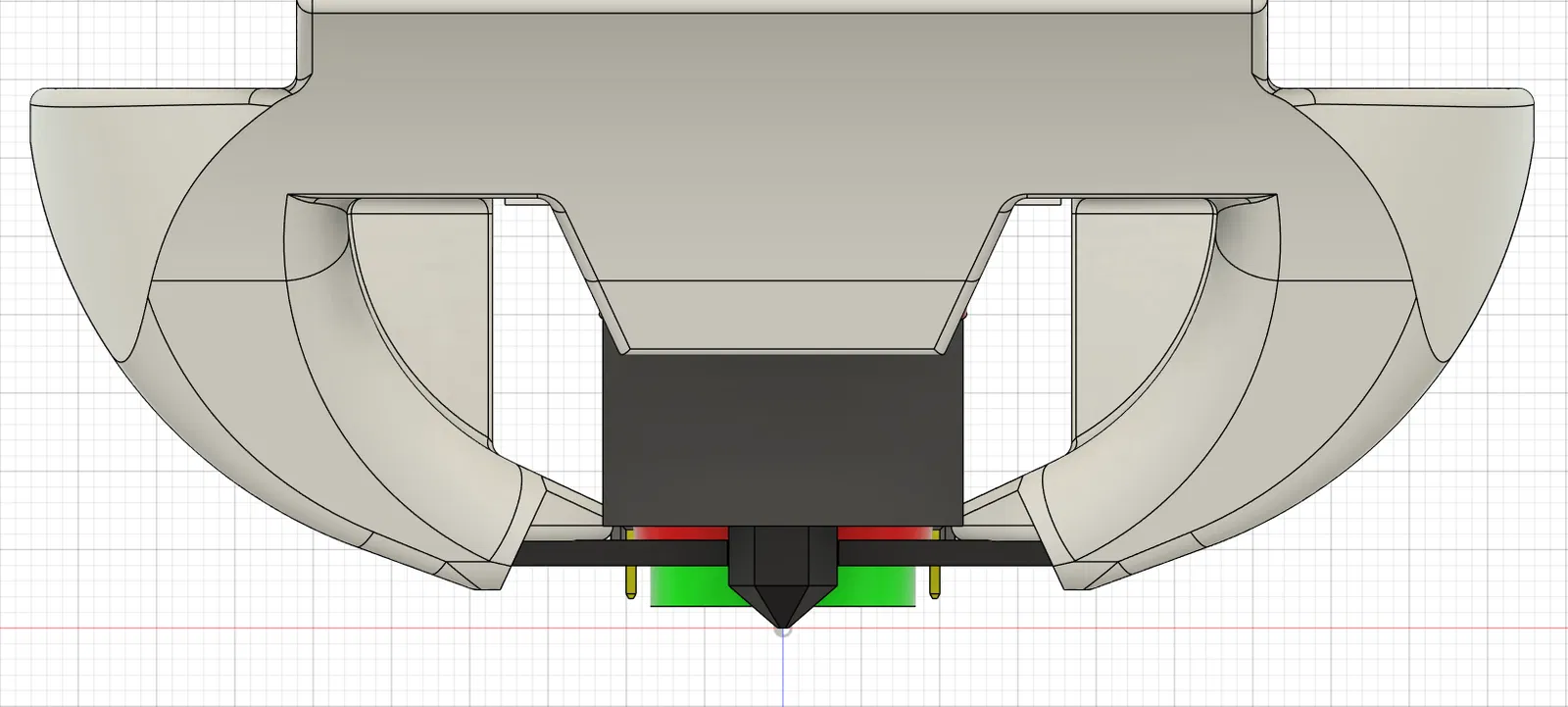

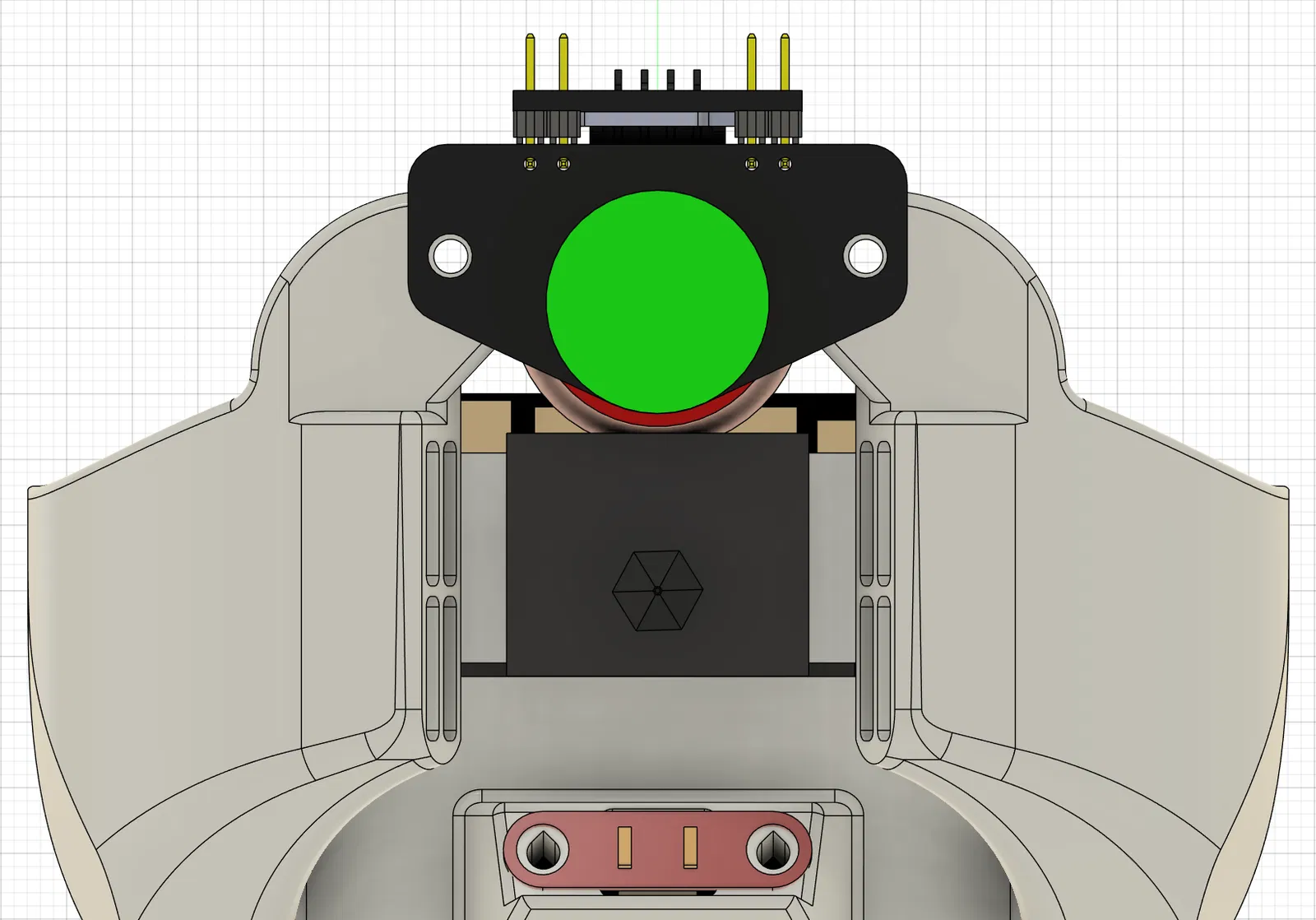

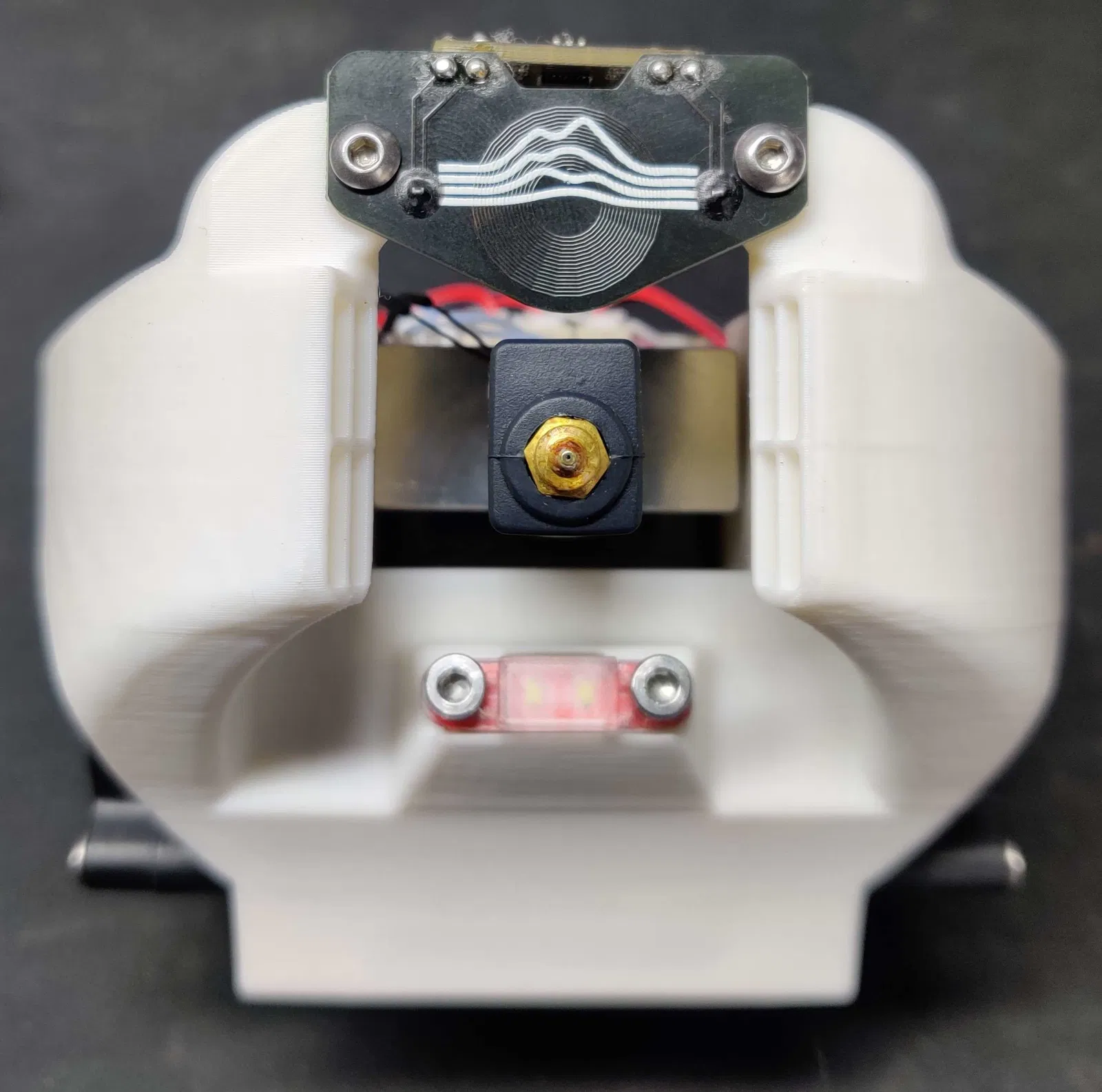

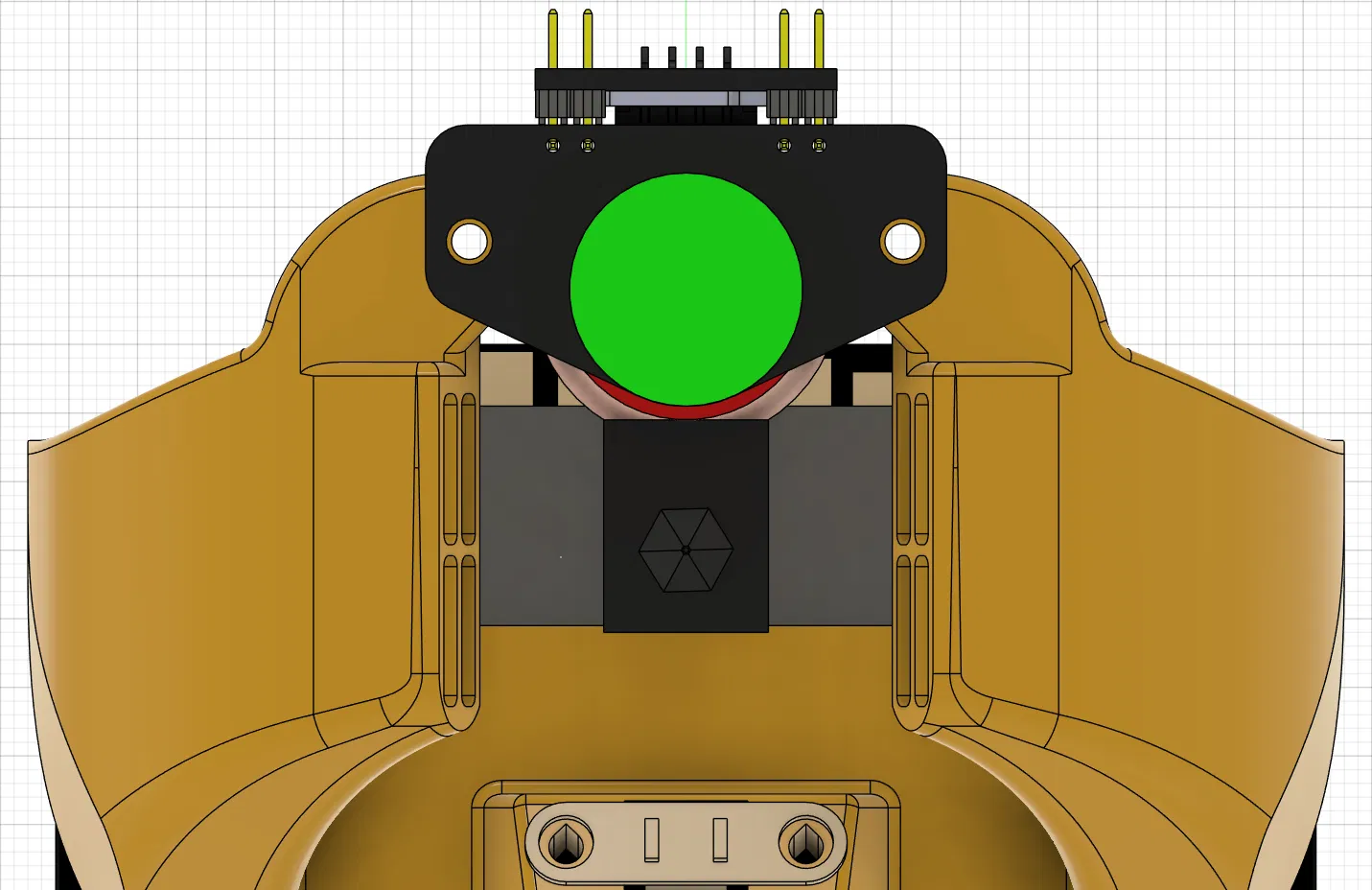

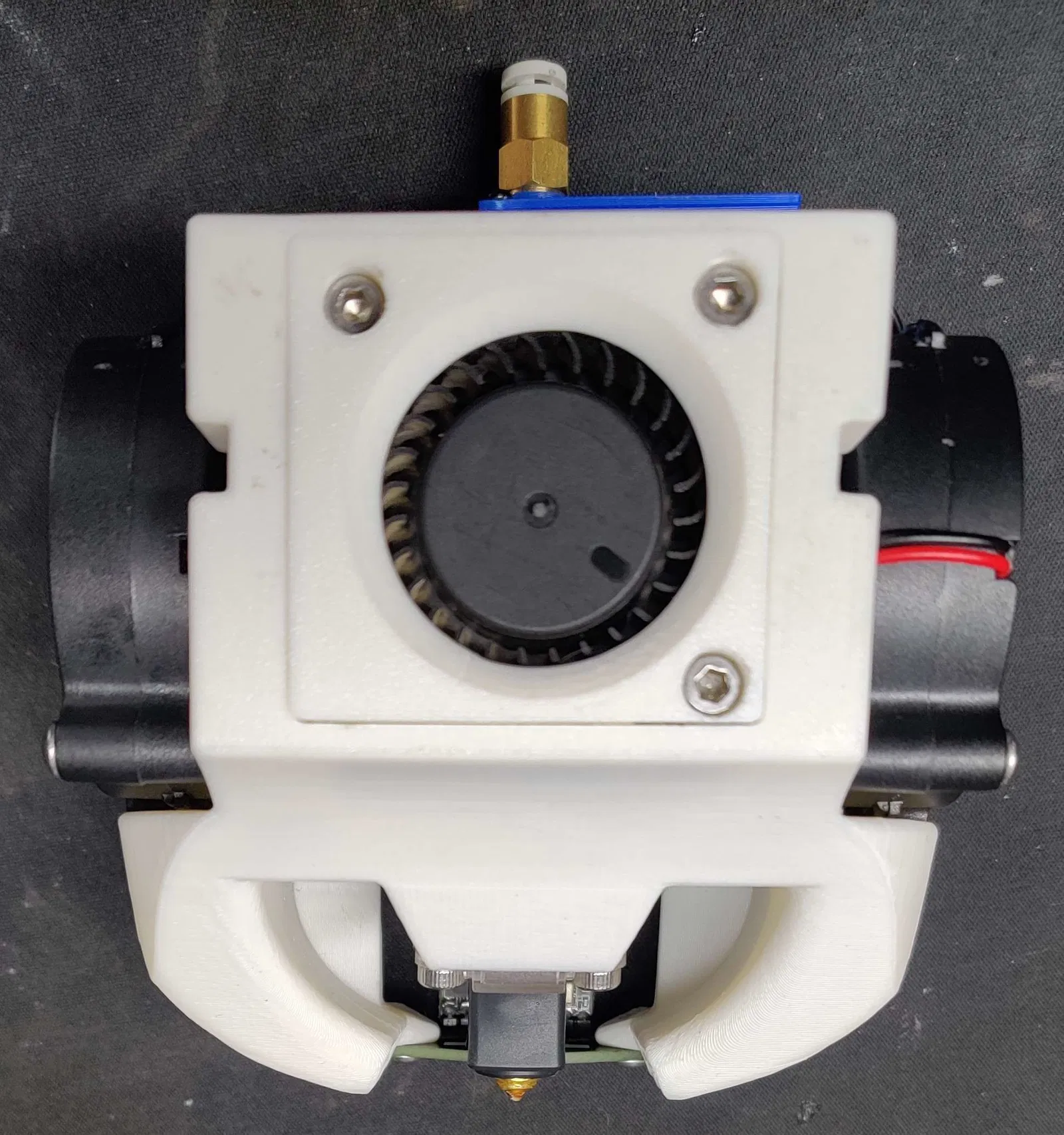

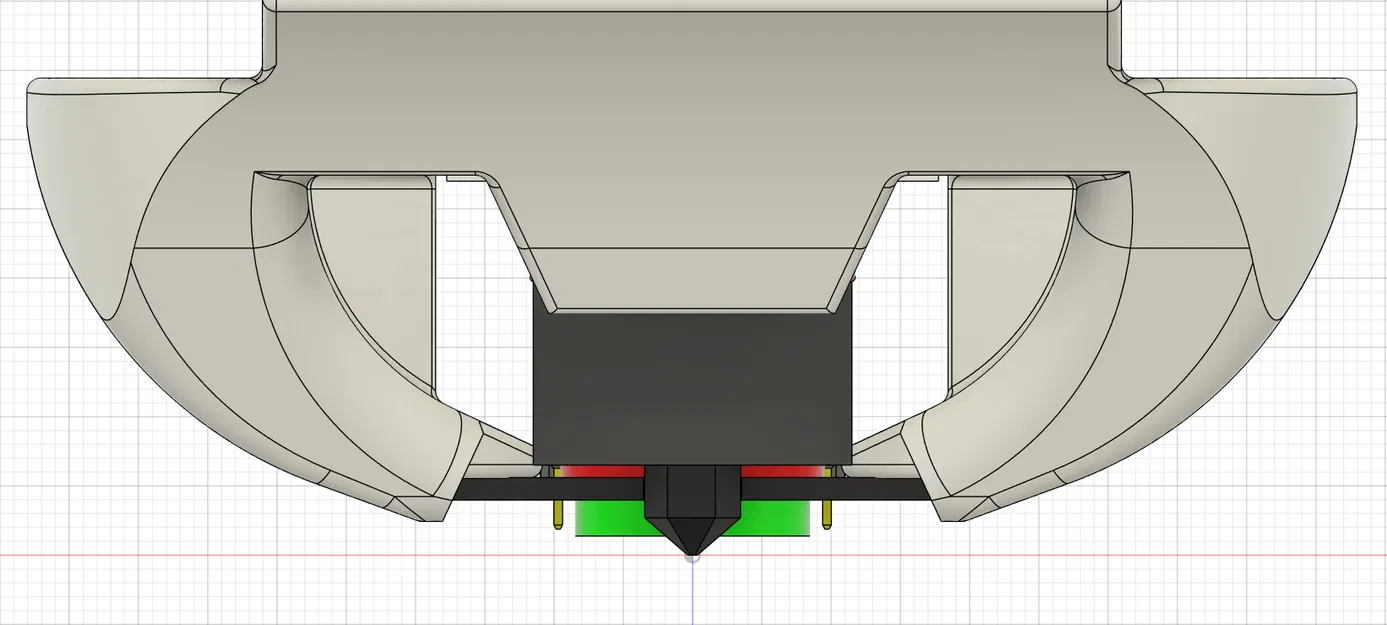

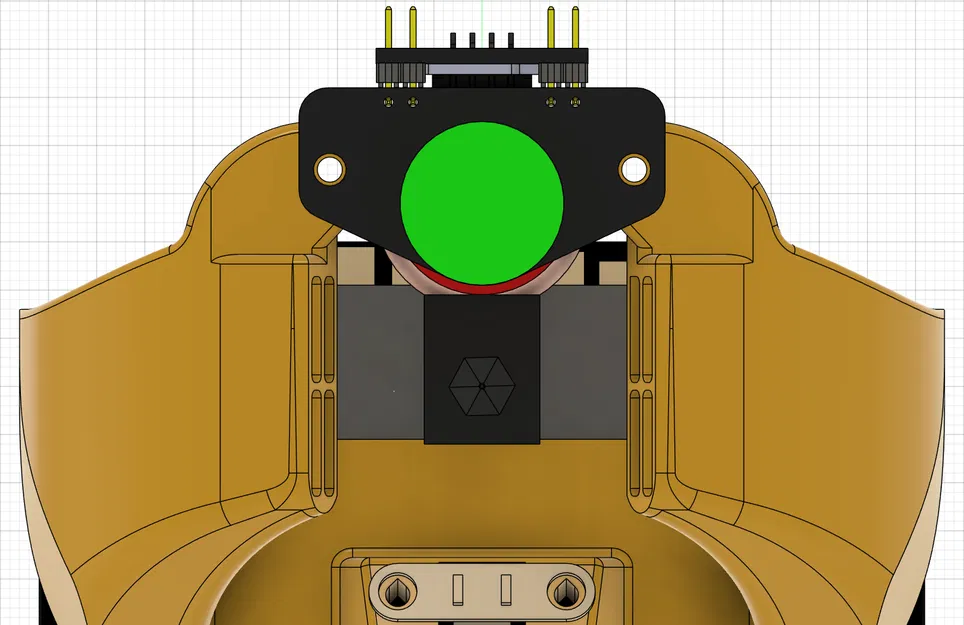

Phiên bản V5 của bộ Fan Shroud từ Orzorzorz/HalfManBear dành cho dòng máy Elegoo Neptune 4, được tích hợp sẵn ngàm gắn Beacon/Cartographer. Thiết kế giúp tối ưu luồng gió và tăng khả năng làm mát cho máy in của bạn.
Mô tả
Bạn cần cài đặt giá trị offset như sau:
Đối với dòng Max và Plus: x_offset: 0. y_offset: 19.
Đối với dòng Pro và bản thường: x_offset: 0. y_offset: 22.

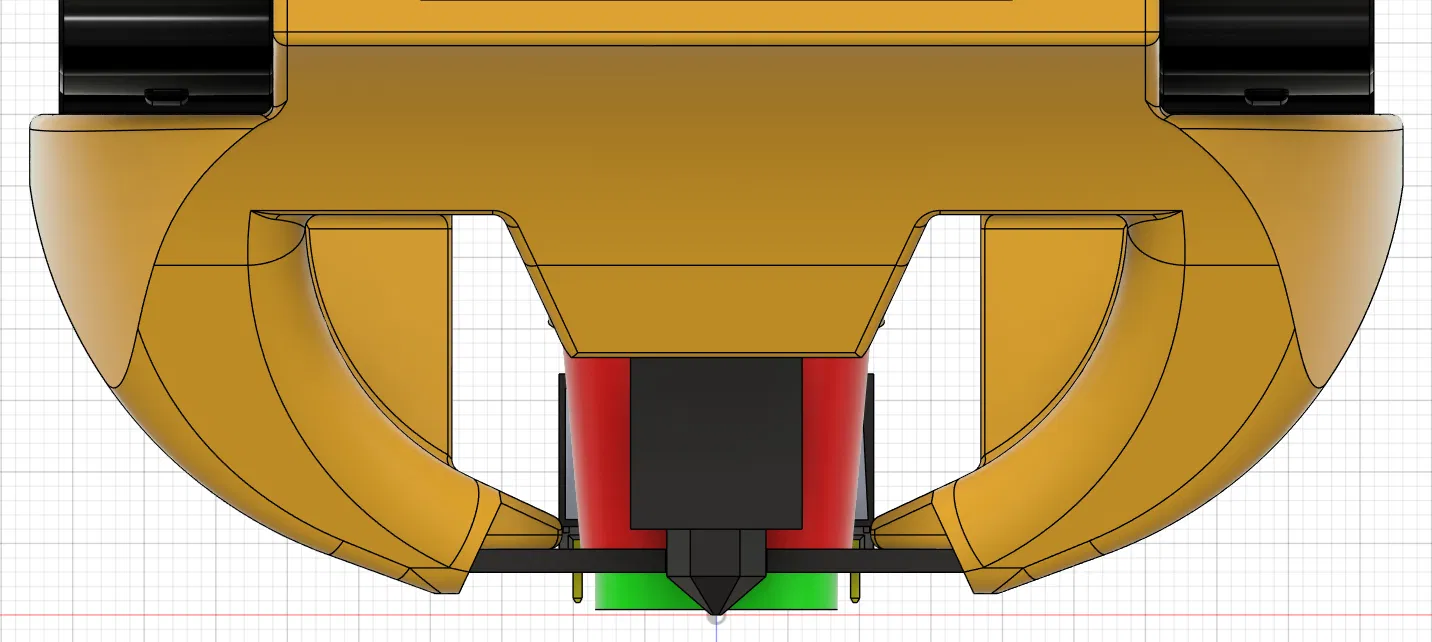

Vui lòng dùng thước kẹp để đo đạc và xác nhận lại các giá trị này khi lắp đặt. Thông số trên CAD cho thấy chúng đã chính xác nhưng có thể sẽ bị lệch một chút tùy theo thực tế.

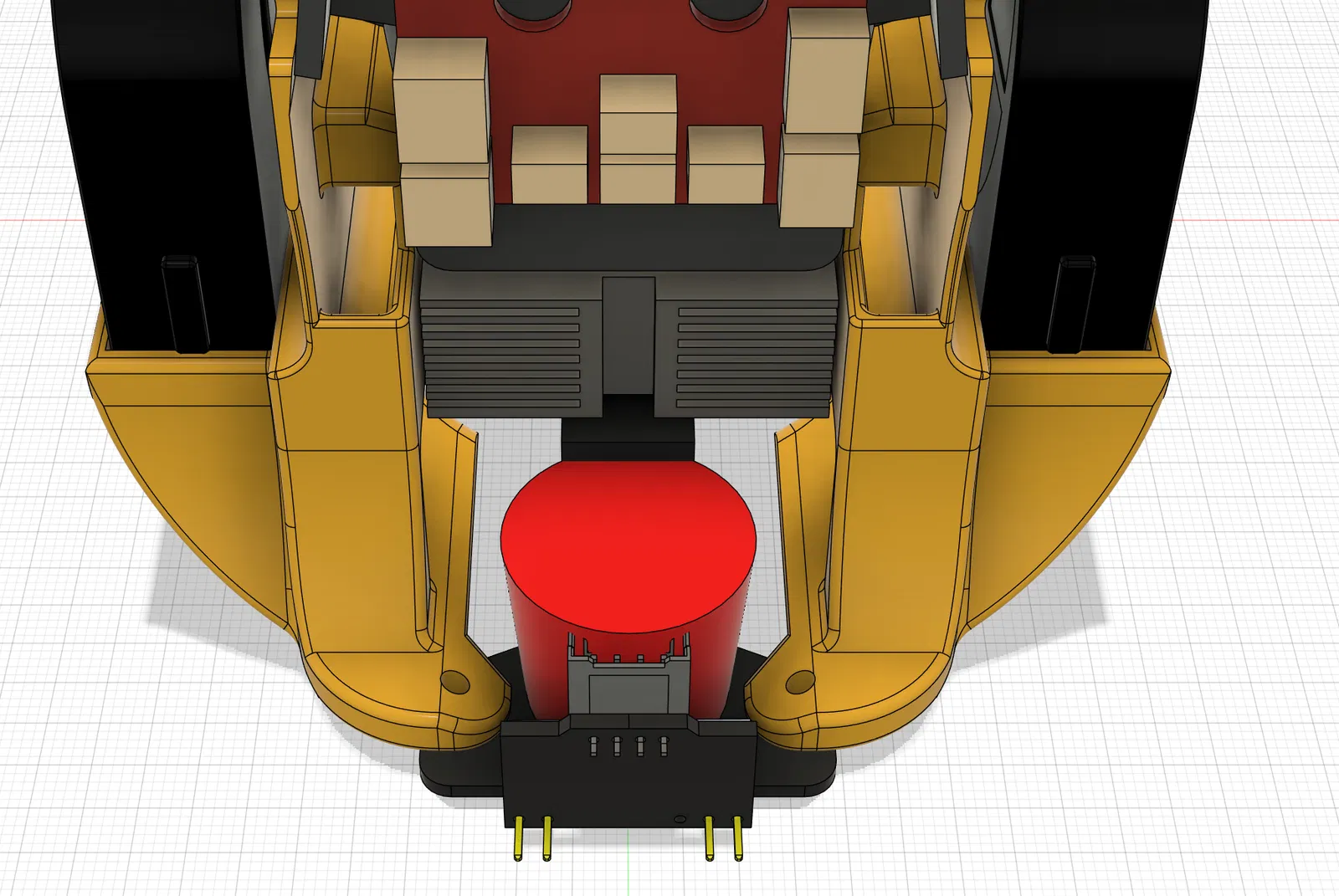

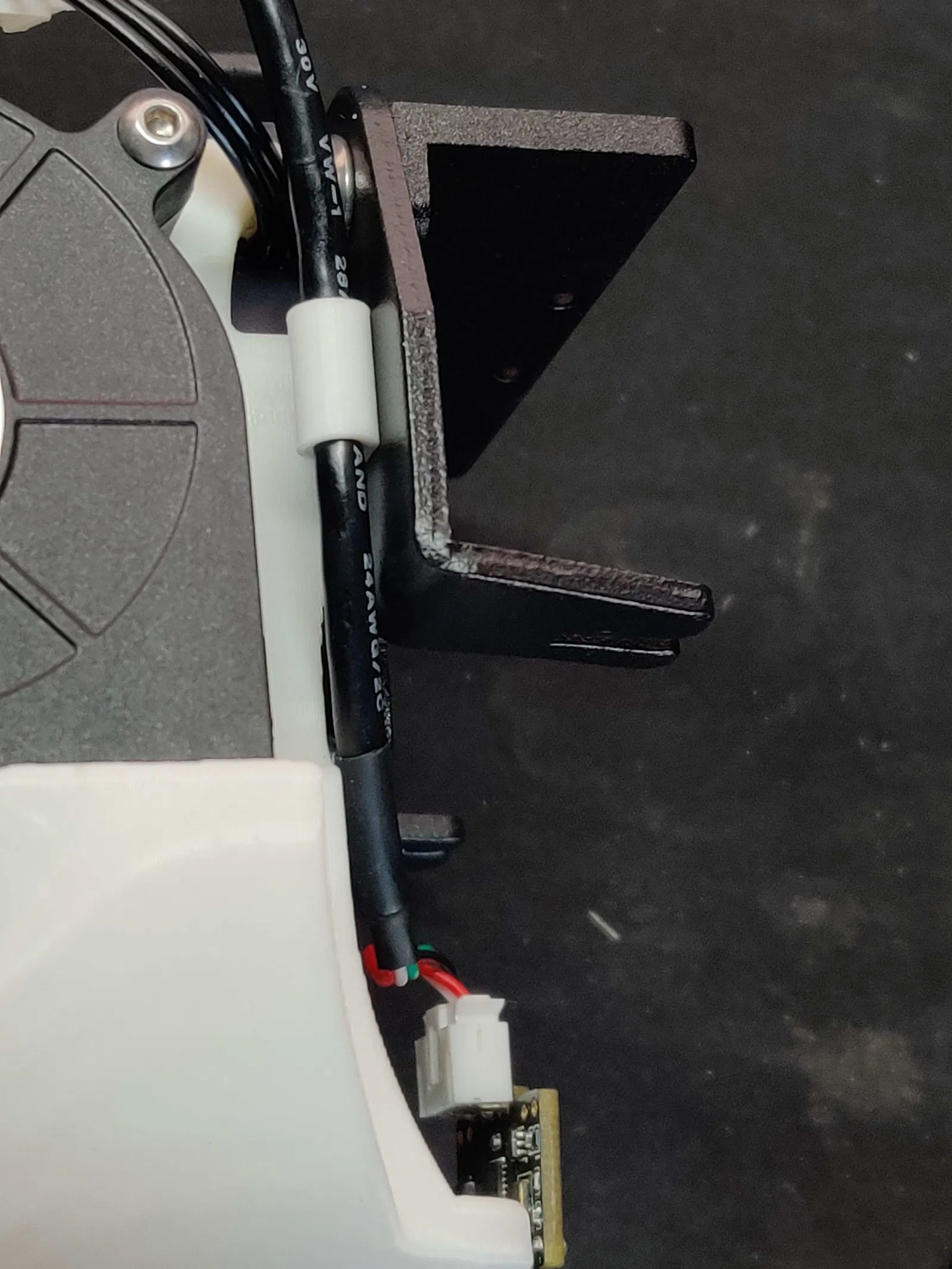

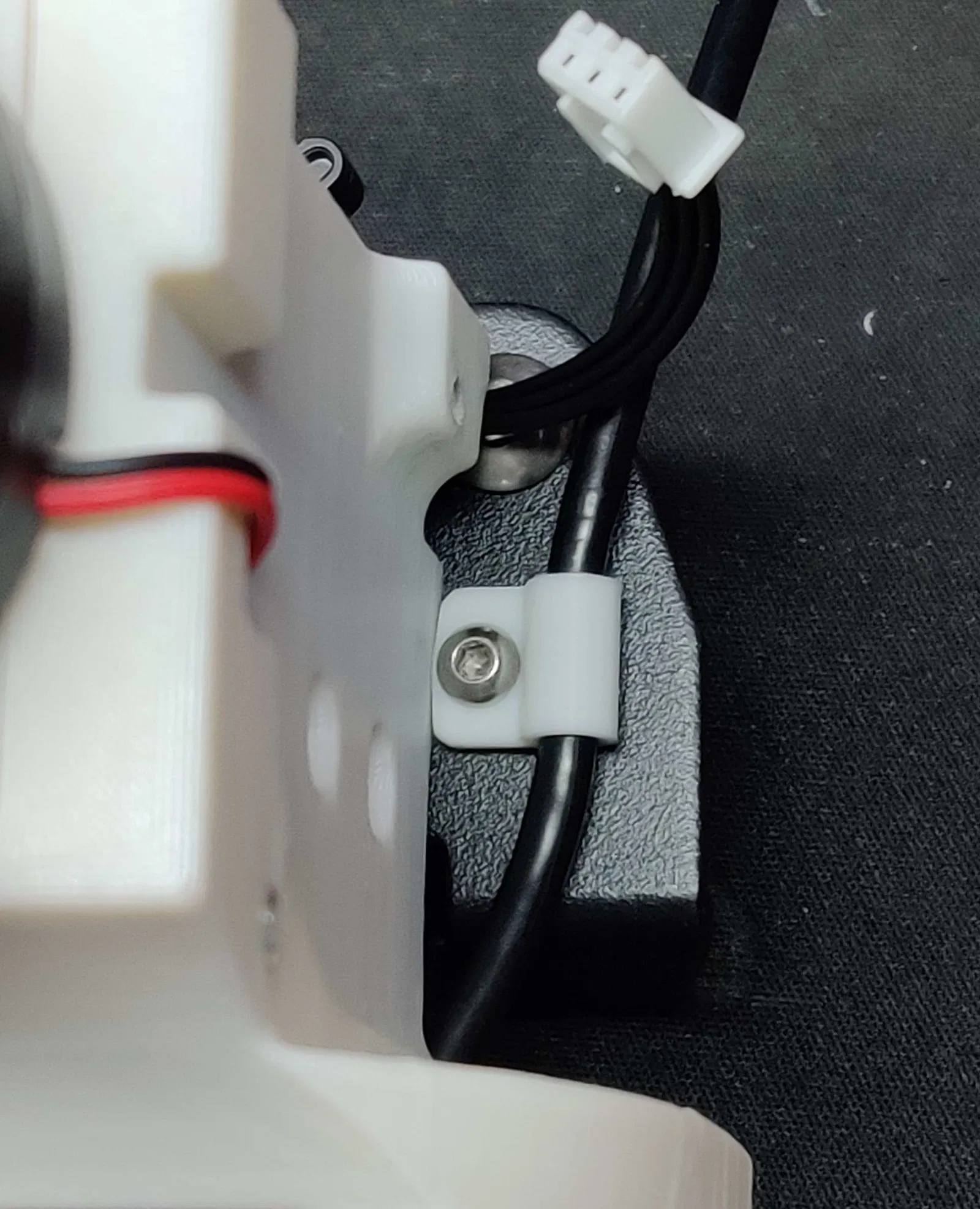

Lưu ý: Do vấn đề về khoảng trống với trục đứng Z, cấu hình "Low Profile" của Cartographer và Beacon rev D không được khuyến khích sử dụng. Các cấu hình "Standard" và "90 Degree" sẽ không gặp vấn đề gì nếu bạn đi dây gọn gàng.
| Với quạt phụ (Aux Fan) | Không có quạt phụ (Aux Fan) | |
|---|---|---|
| Low Profile | KHÔNG | RẤT CHẬT |
| Standard | CHẬT* | RỘNG RÃI |
| Right Angle | RỘNG RÃI | RẤT RỘNG RÃI |
Khuyến nghị nên tháo bỏ quạt phụ (Aux Fan) vì hiệu suất làm mát từ 2 quạt 5015 đã quá đủ rồi, không cần dùng thêm quạt phụ nữa đâu.
