Giá đỡ lắp đặt giá đỡ ván lướt sóng cho xe kéo

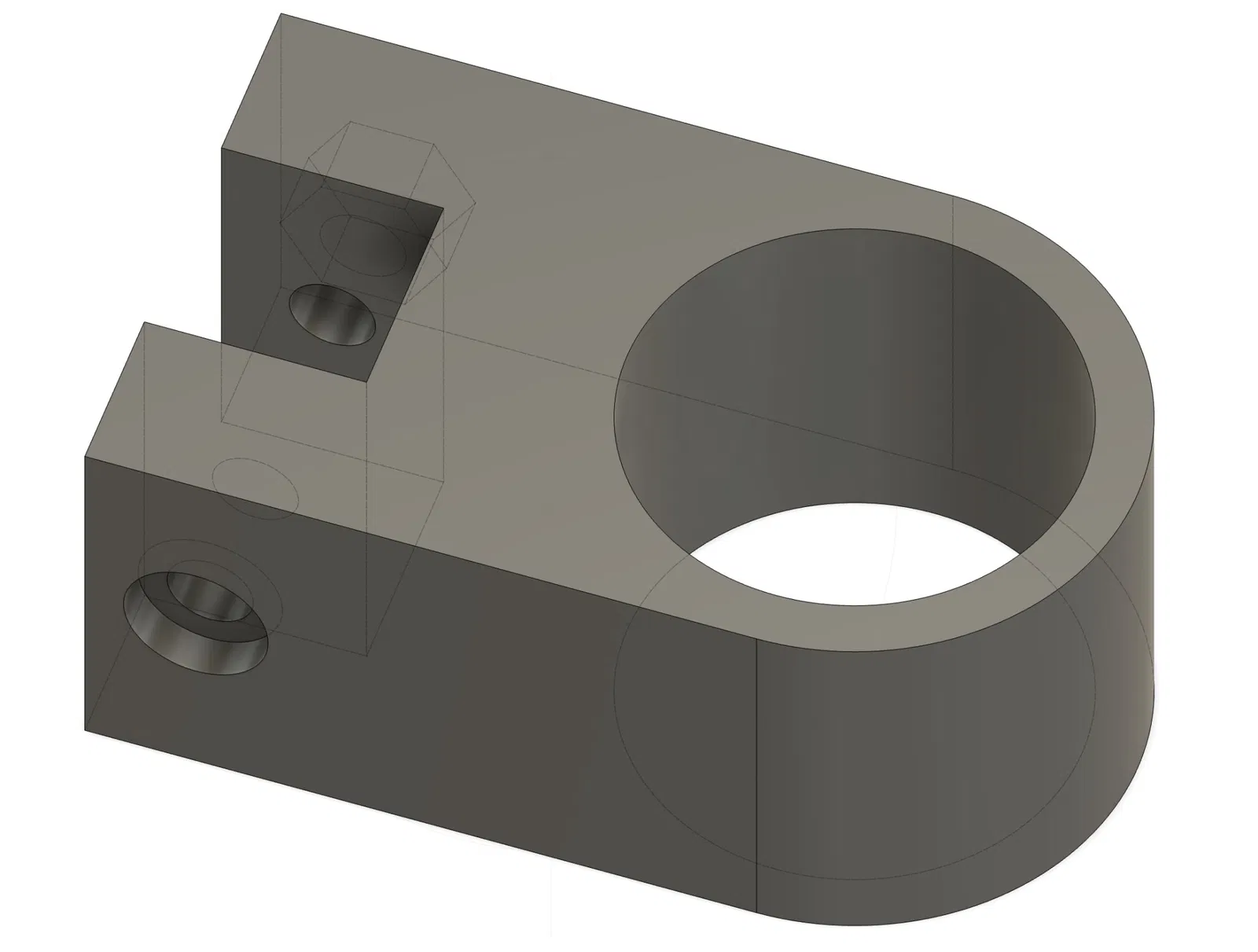

Thiết bị để gắn ống tròn (ví dụ PVC) vào ống vuông (ví dụ kim loại). Gắn chặt vào ống vuông, ống tròn có thể xoay.

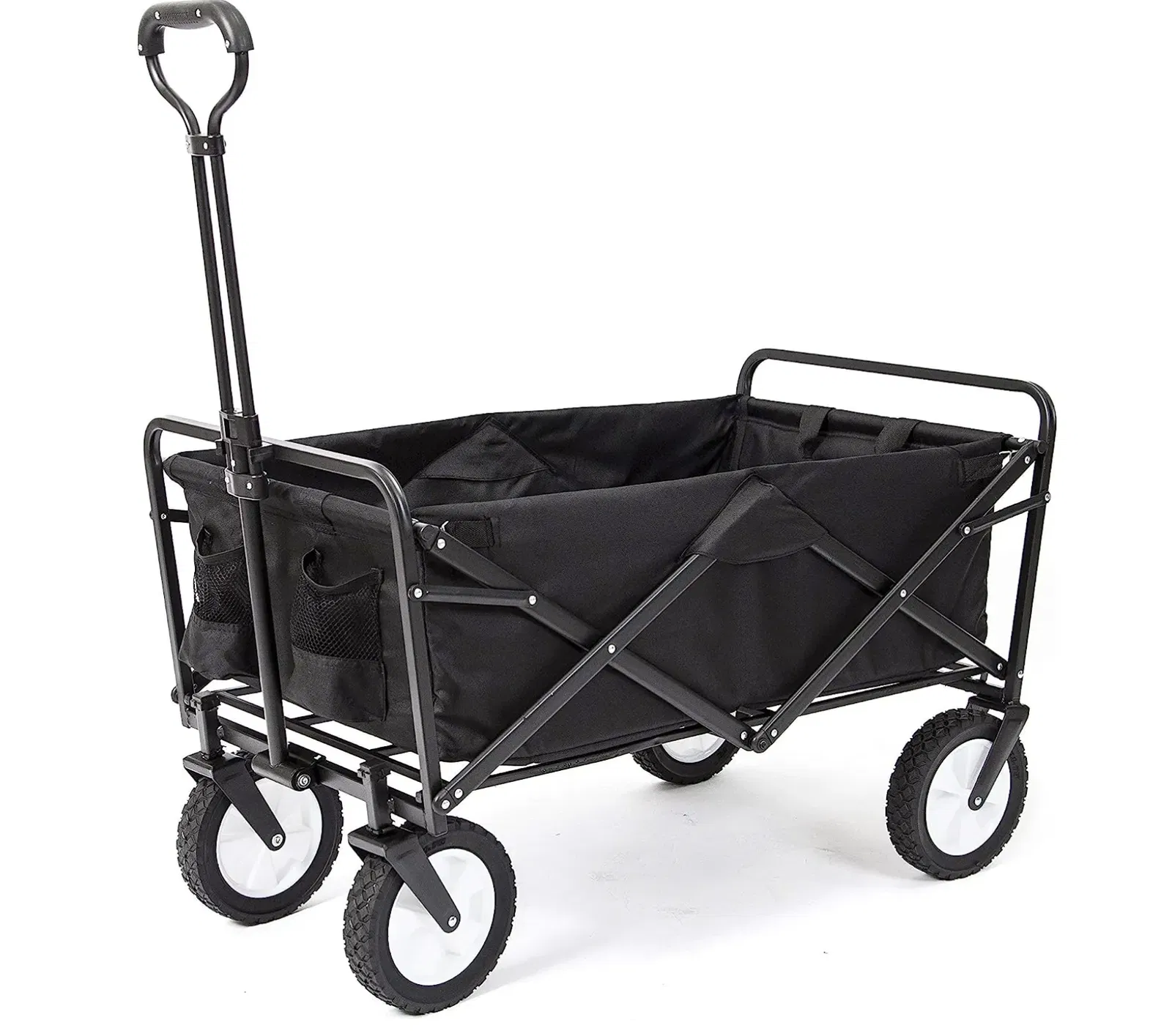

Điều này được thiết kế để gắn các ống PVC vào các bên của một chiếc xe đẩy/utilities thường được sử dụng cho thiết bị thể thao (ví dụ như thế này hoặc tìm kiếm “Xe đẩy Costco”). Ý tưởng là bạn làm hai móc hình chữ U từ ống PVC 1 ¼" và phụ kiện, gắn chúng vào các ống vuông thẳng đứng ở phía trước và phía sau bên của xe đẩy, và bạn có một cách tuyệt vời để mang theo ván lướt sóng hoặc ván diều bên cạnh tất cả các thứ khác bạn có trong chiếc xe đẩy đó.

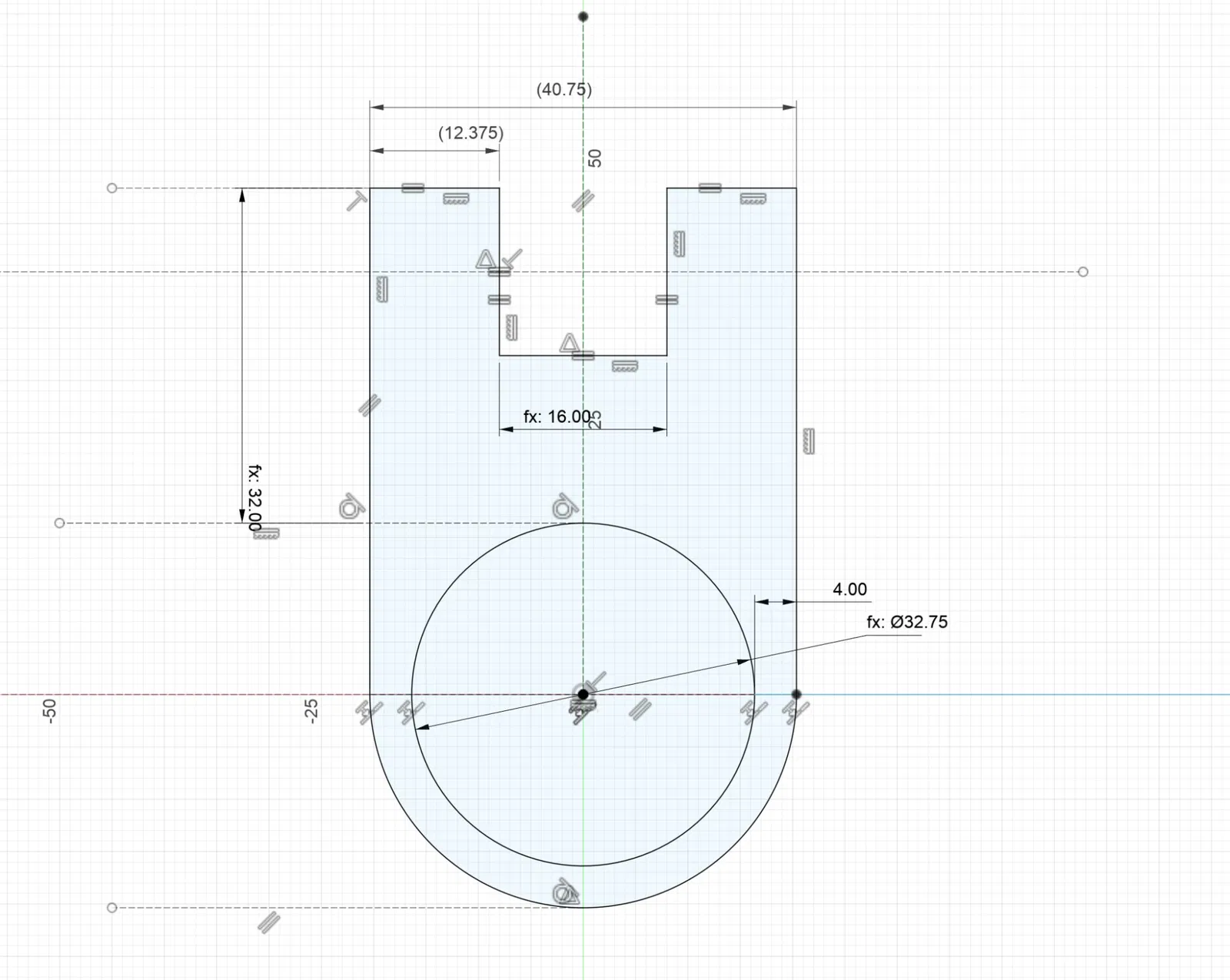

Nguồn Fusion360 được đính kèm, mọi thứ đều hoàn toàn tham số. Đi đến Solid/Modify/Change Parameters để xem danh sách các tham số được đặt tên rõ ràng. Chỉnh sửa hai bản vẽ để xem cách chúng được sử dụng.

• Hiện tại được tham số hóa cho ống pvc 1 ¼", ống vuông 15 mm và vít máy M6-40
• Có lẽ tốt nhất là in bằng PETG với 100% độ đặc?
• Không cần hỗ trợ
