Ngàm gắn thanh ray DIN cho bộ điều khiển CNC 6x FluidNC
Cố định bộ điều khiển CNC của bạn lên thanh ray DIN dễ dàng với mẫu ngàm có chốt cài chắc chắn này. Thiết kế đi kèm tấm đế cứng cáp và tùy chọn đệm nâng, hỗ trợ lắp đặt linh hoạt cho bảng mạch FluidNC của bạn.
Mô tả

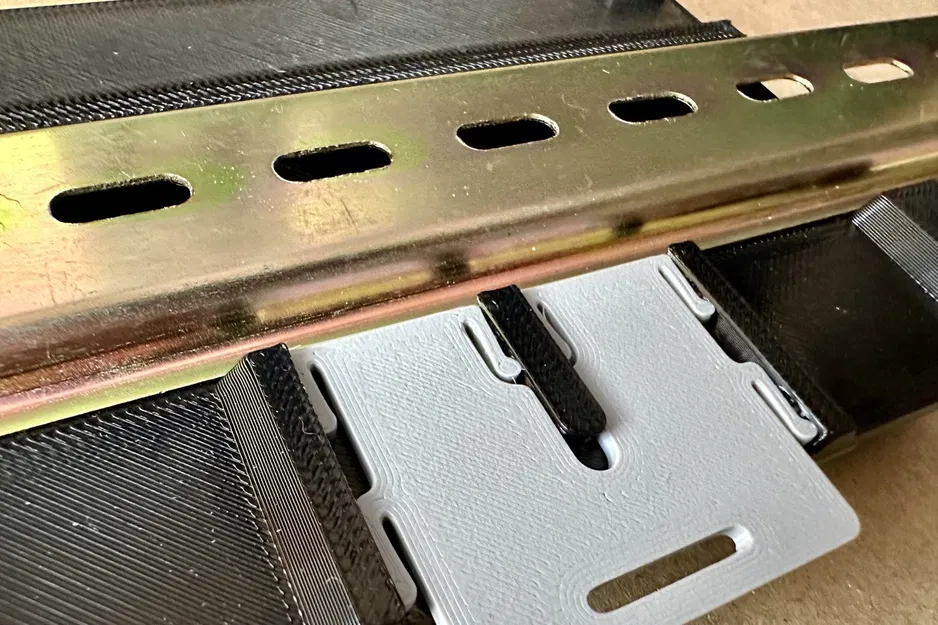

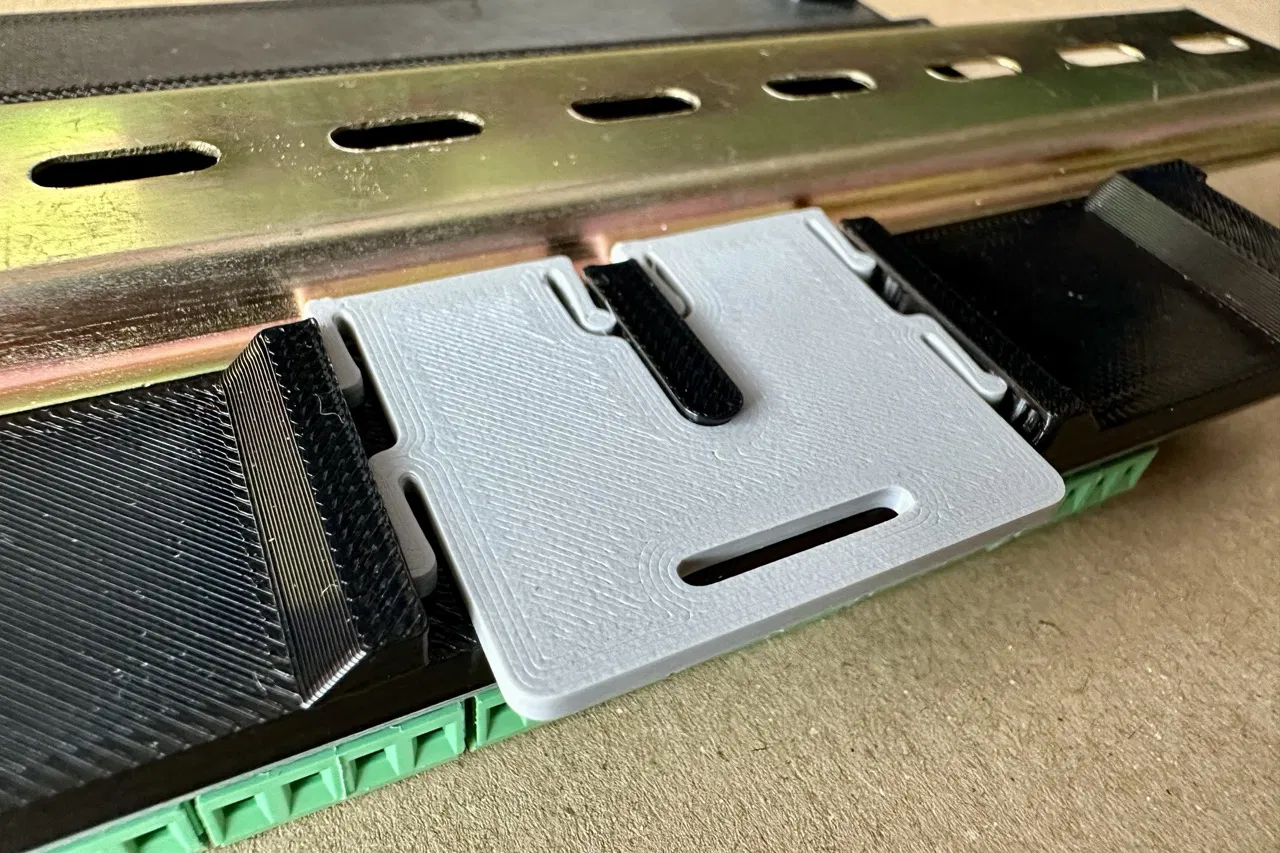

Mô hình này gồm 2 phần: một tấm đế (Backplane) sử dụng các ốc cấy nhiệt (heat-set inserts) M3 để cố định bộ điều khiển CNC 6x cho FluidNC, và một chốt cài trượt vào phía dưới tấm đế để khóa chặt vào thanh ray DIN.
Bạn cũng có thể in thêm các miếng đệm (spacers) tùy chọn để nâng bộ điều khiển lên cao hơn so với tấm đế, tạo không gian thông thoáng.

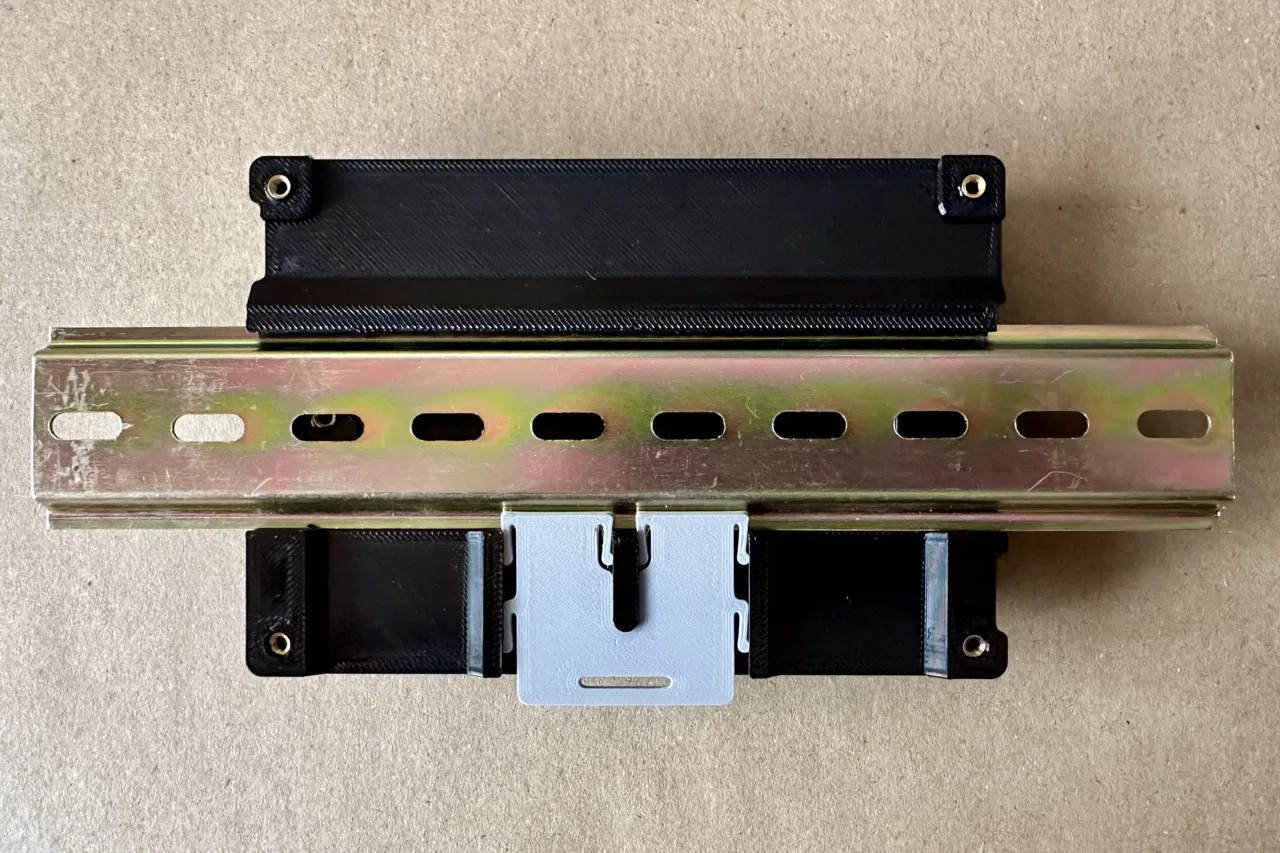

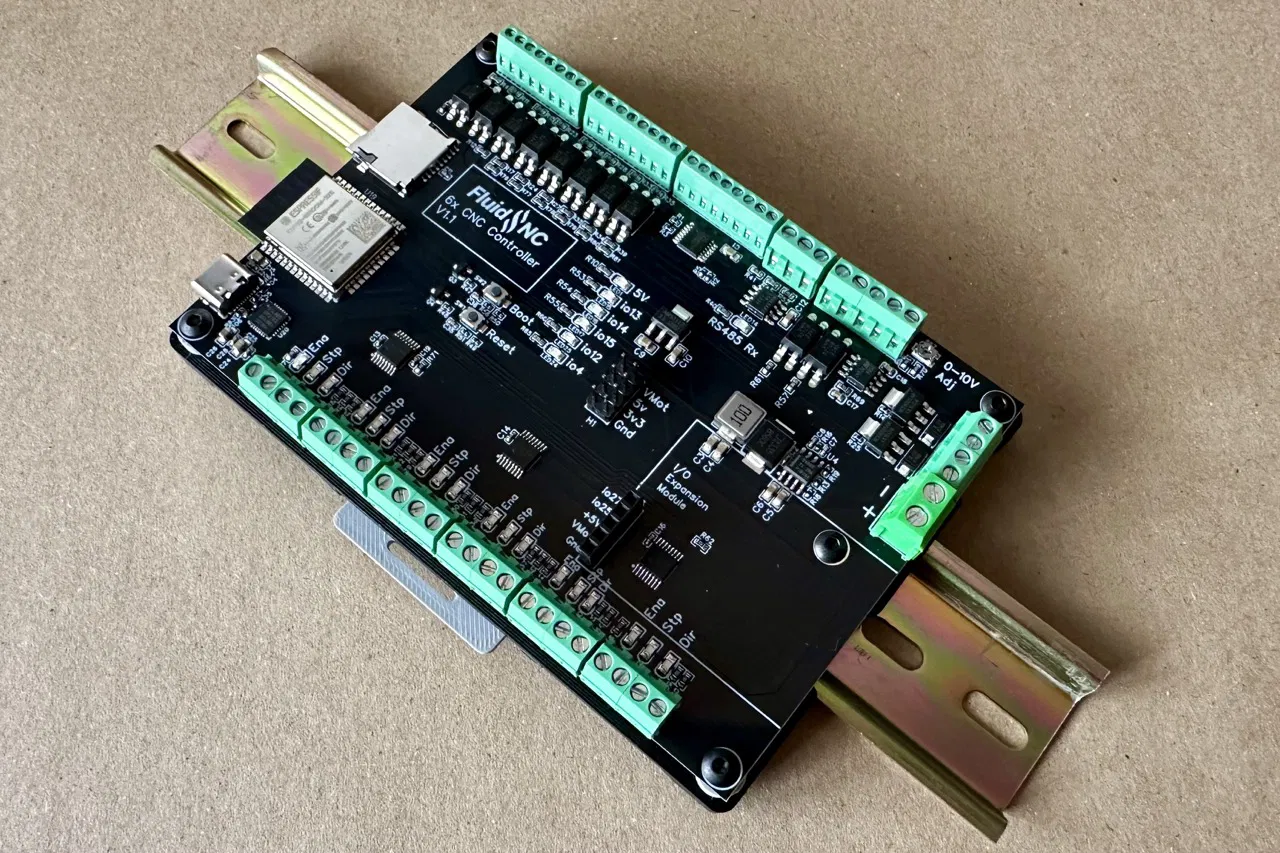

Tấm đế được thiết kế bao trọn toàn bộ bảng mạch và phần gờ cho thanh ray phía trên, giúp sản phẩm trở nên cứng cáp và chắc chắn hơn so với các phương án khác.
Các vị trí lỗ bắt vít đã được thiết kế đối xứng, cho phép phần gờ cố định luôn nằm ở phía trên bất kể chiều lắp đặt của bảng mạch như thế nào.
