OSWW - Thiết bị lên dây cót đồng hồ mã nguồn mở

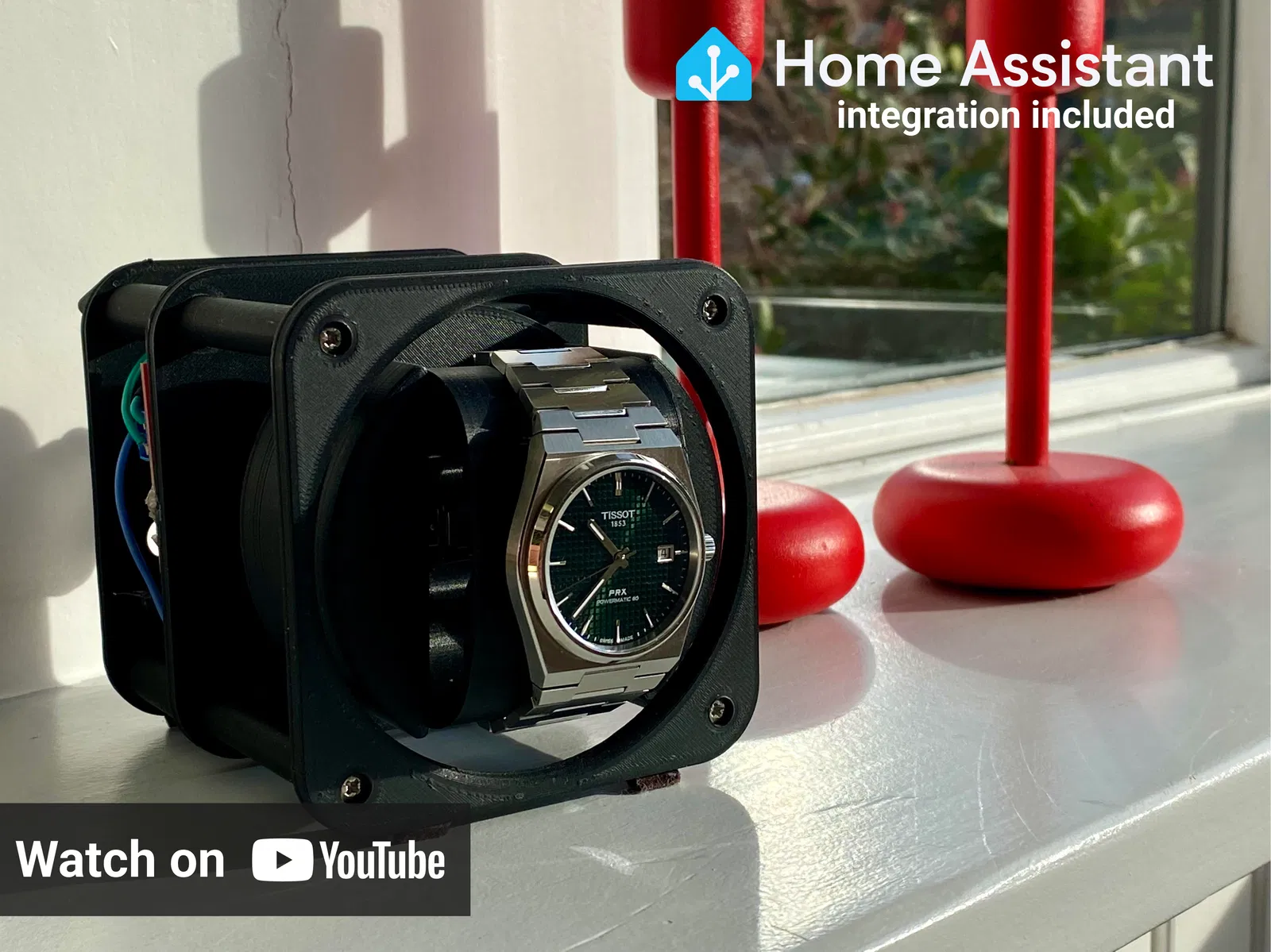

OSWW (The Open Source Watch Winder) là một thiết bị lên dây cót đồng hồ dạng module, chất lượng cao và hoàn toàn mã nguồn mở. Với ngân sách khoảng $40*, bạn có thể tự lắp ráp cho mình một bộ lên dây cót cho 3 chiếc đồng hồ với các linh kiện dễ dàng thay thế.

Các đặc điểm chính

• Chạy bằng dây curoa rất êm ái.
• Lên dây hai chiều; quay 3 phút rồi nghỉ 3 giây. Bạn có thể tự thay đổi thông số này trong mã nguồn!
• Thiết kế dạng module! Bạn chỉ cần lắp một bộ có nguồn, các bộ còn lại không cần nguồn có thể gắn nối tiếp vào.
• Mã nguồn mở - hoan nghênh mọi đóng góp (pull request).
• Không yêu cầu cao về kiến thức điện tử hoặc lập trình.
• Dễ in 3D.

Bạn muốn nhiều tính năng hơn nữa?

Nâng cấp thiết bị của bạn với Winderoo!

Winderoo là phần mềm mã nguồn mở với các tính năng bổ sung:

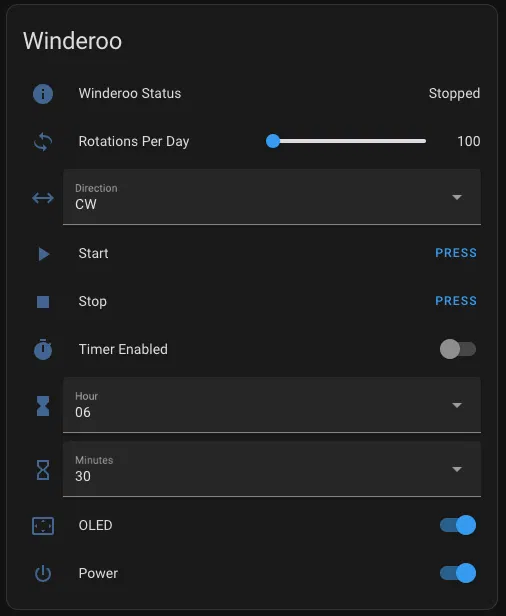

• Điều khiển qua giao diện web (mDNS - winderoo.local) hoặc qua Home Assistant (cần MQTT).
• Giao diện web đã được dịch sang 5 ngôn ngữ.
• Tùy chỉnh số vòng quay mỗi ngày (RPD) từ 100 - 960 vòng.
• Lên dây một chiều (theo hoặc ngược chiều kim đồng hồ) hoặc hai chiều.
• Thiết lập thời gian bắt đầu quay theo ý muốn.
• Khởi động/Dừng chu kỳ thủ công.
• Nghỉ 3 giây sau mỗi 3 phút quay trong mọi chế độ.
• Ước tính thời gian hoàn tất chu kỳ.
• Hiển thị tiến độ chu kỳ.
• Có thể tắt máy qua phần mềm hoặc nút bấm vật lý.
• Cài đặt đơn giản: Flash firmware, nạp file hệ thống rồi kết nối qua Wi-Fi.
• Không cần ứng dụng, chỉ cần dùng trình duyệt web.

Lưu ý: Winderoo có yêu cầu phần cứng khác so với dự án OSWW gốc và quy trình cài firmware phức tạp hơn. Nếu không chắc chắn, hãy dùng firmware cơ bản đi kèm trong kho lưu trữ OSWW.

*$40 tại thời điểm viết bài - tháng 3 năm 2023

https://ko-fi.com/mwood77

Vui lòng xem GitHub để có thông tin và file mẫu mới nhất.

Xem hướng dẫn lắp ráp chi tiết trên GitHub

• https://github.com/mwood77/osww

Danh sách vật tư cần mua (BOM)

• https://github.com/mwood77/osww/blob/main/instructions/bom-requirements.md

Sơ đồ đi dây

• https://github.com/mwood77/osww/blob/main/instructions/wiring-diagram.md

Thiết lập in 3D

• https://github.com/mwood77/osww/blob/main/instructions/printing-recommendations.md

File nguồn

• https://github.com/mwood77/osww/tree/main/models/source-files

Winderoo

• www.winderoo.com

Một số lời khuyên chung khi in 3D:

1. Các mẫu sau cần có support:
   • STRUCT_mid_plate
   • watch_mount
2. Mẫu được thiết kế tối ưu cho nhựa PLA, dung sai được tính toán cho chất liệu này (từ 0.1 - 0.2mm).
3. Nên in với infill 25% để tăng độ cứng cáp, chịu lực cho motor và mang lại cảm giác cao cấp.
4. Nếu máy in bị lỗi "chân voi" (elephant foot), bạn cần dùng dũa để xử lý các chi tiết, ví dụ như phần mép ngoài của mounting_dowel để mounting_dowel_sleeve trượt vào dễ dàng.

Quan trọng nhất là hãy tận hưởng quá trình lắp ráp!

Các phiên bản cập nhật

• Tháng 3/2023 - PHÁT HÀNH
• Tháng 4/2023 - Thêm Winderoo
• Tháng 2/2024 - Hỗ trợ đa ngôn ngữ trong Winderoo
• Tháng 4/2024 - Winderoo hỗ trợ màn hình OLED, thêm tiếng Bồ Đào Nha, sửa lỗi
• Tháng 10/2024 - Winderoo hỗ trợ Home Assistant và điều khiển motor PWM.
