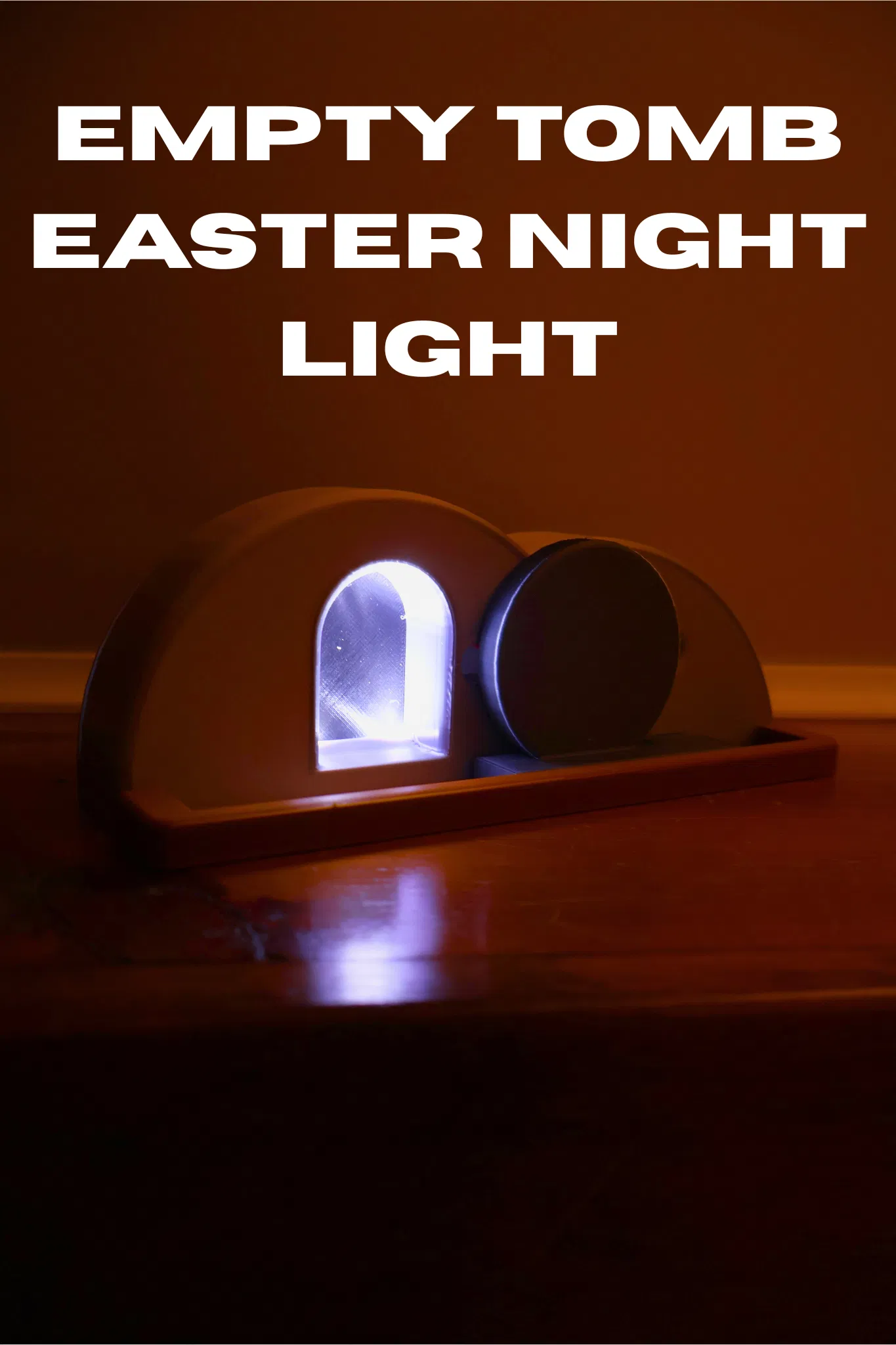

Đèn ngủ ngôi mộ trống (Phiên bản BETA)

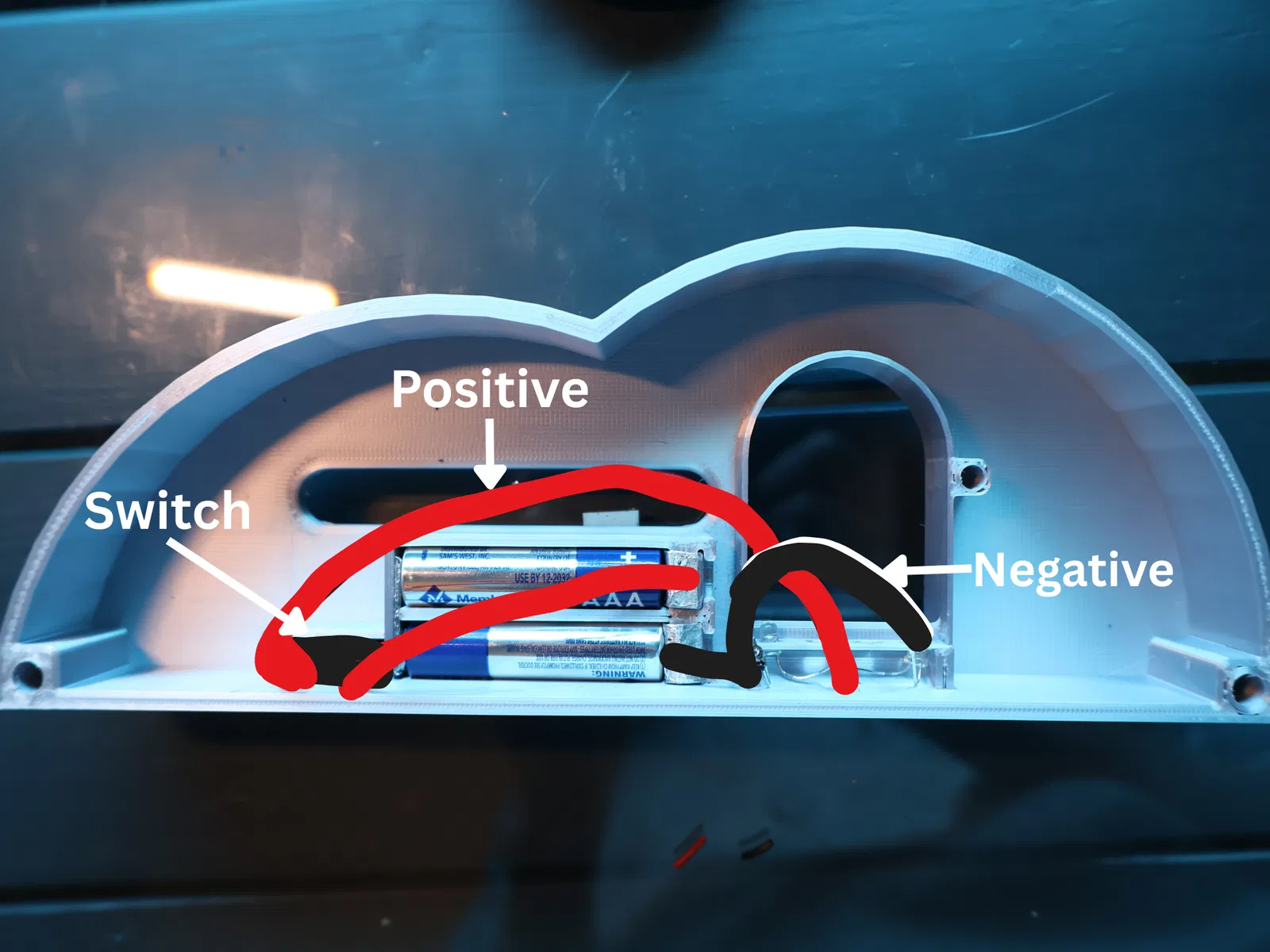

Đây là một thiết kế thú vị để bạn thực hiện trong suốt tháng lễ Phục sinh. Mẫu này đã sẵn sàng để in nhưng vẫn cần một vài tinh chỉnh nhỏ. Mình rất mong nhận được phản hồi từ các bạn để cải thiện sản phẩm tốt hơn. Mời các bạn ghé xem các mẫu khác của mình trên Makerworld hoặc Printables. Các linh kiện cần chuẩn bị: 1 đến 4 bóng LED 3mm Dây điện Keo dán Các bộ phận in 3D Giấy bạc 2 viên pin AAA * Công tắc hành trình (limit switch) kích thước 6mm x 20mm x 10mm (Cao x Rộng x Sâu) Hướng dẫn đi dây: 1. Cắt một miếng giấy bạc, gấp lại nhiều lần cho đến khi đạt độ rộng khoảng 8-10mm (độ dày có thể tùy chỉnh miễn sao lắp vừa pin). Lặp lại thao tác này 3 lần. 2. Với miếng giấy bạc ở đáy ngăn chứa pin, hãy đảm bảo nó vừa khít vào khe rồi đặt vào khe phía sau. 3. Với các đầu tiếp xúc pin phía trước, bạn cần gập chúng vào khe. Sau khi chắc chắn đã khớp, hãy lấy ra và đục một lỗ xuyên qua cả hai miếng (đây là nơi luồn dây điện) và khoan hãy lắp lại. 4. Dùng 1-4 bóng LED 3mm, nối tất cả các cực dương lại với nhau và tất cả các cực âm lại với nhau (mình chỉ dùng 2 bóng LED là thấy đã đủ sáng rồi). 5. Tuốt vỏ đầu dây điện, dùng công tắc hành trình (nếu công tắc đã có sẵn dây thì bỏ qua bước này) và hàn dây vào các chân của nó. Bạn nên hàn vào hai chân gần nút bấm nhất. Mình cũng chưa chắc chắn 100% nên bạn có thể cần thử nghiệm lại. 6. Đưa nút bấm qua lỗ ở mặt trước, đảm bảo phần cần gạt ngắn hướng ra ngoài mặt trước và về phía lỗ hổng. 7. Lấy 2 miếng giấy bạc đã đục lỗ, luồn dây điện từ công tắc hành trình vào miếng sẽ tiếp xúc với cực dương của pin. Đặt nó vào khe trong ngăn chứa pin. 8. Hàn cực dương của các bóng LED với đầu dây còn lại của công tắc hành trình. 9. Lấy miếng giấy bạc cuối cùng đã đục lỗ, luồn dây điện qua rồi hàn vào các chân âm của bóng LED. Đặt nó vào khe còn lại trong ngăn chứa pin. 10. Lắp các bóng LED vào 4 lỗ. Bạn sẽ cần bẻ chân LED để vừa với lỗ, có thể dùng thêm keo nếu cần. 11. Lật phần thân chính sang mặt phẳng phía trước. 12. Lấy bộ phận trượt tảng đá (boulder slide), đưa chốt ở mặt sau xuyên qua khe dài và hẹp. 13. Tiếp theo, lấy thanh ray và đặt 2 cột vào 2 lỗ tương ứng. Có thể cần lắc nhẹ để mọi thứ vào đúng vị trí. Bạn hãy nhỏ keo vào các lỗ, đảm bảo khi di chuyển tảng đá, nó chạm vào công tắc và phát ra tiếng kêu "tách". 14. Lật ra mặt sau, lấy phần "tomb opening back" và lắp chốt vào lỗ sao cho đáy phẳng chạm vào gờ phẳng nối với đế (có thể dán keo nếu muốn). 15. Lấy chốt tảng đá (boulder bolt) lắp vào lỗ của bộ phận trượt. 16. Lắp pin AAA vào. 17. Lấy phần "tomb back" lắp hai chốt vào hai lỗ ở các góc. 18. Hãy tận hưởng mô hình 3D này và cho mình biết phản hồi cũng như bất kỳ ý tưởng nào bạn muốn thấy trong phiên bản tiếp theo nhé!
