Bộ gá lắp đèn Periscope cho R2-D2
Bộ gá lắp giúp hỗ trợ quá trình hàn và lắp ráp các bộ mạch đèn periscope cho mô hình R2-D2. Thiết kế này giúp định vị linh kiện chính xác và dễ dàng thao tác.
Mô tả

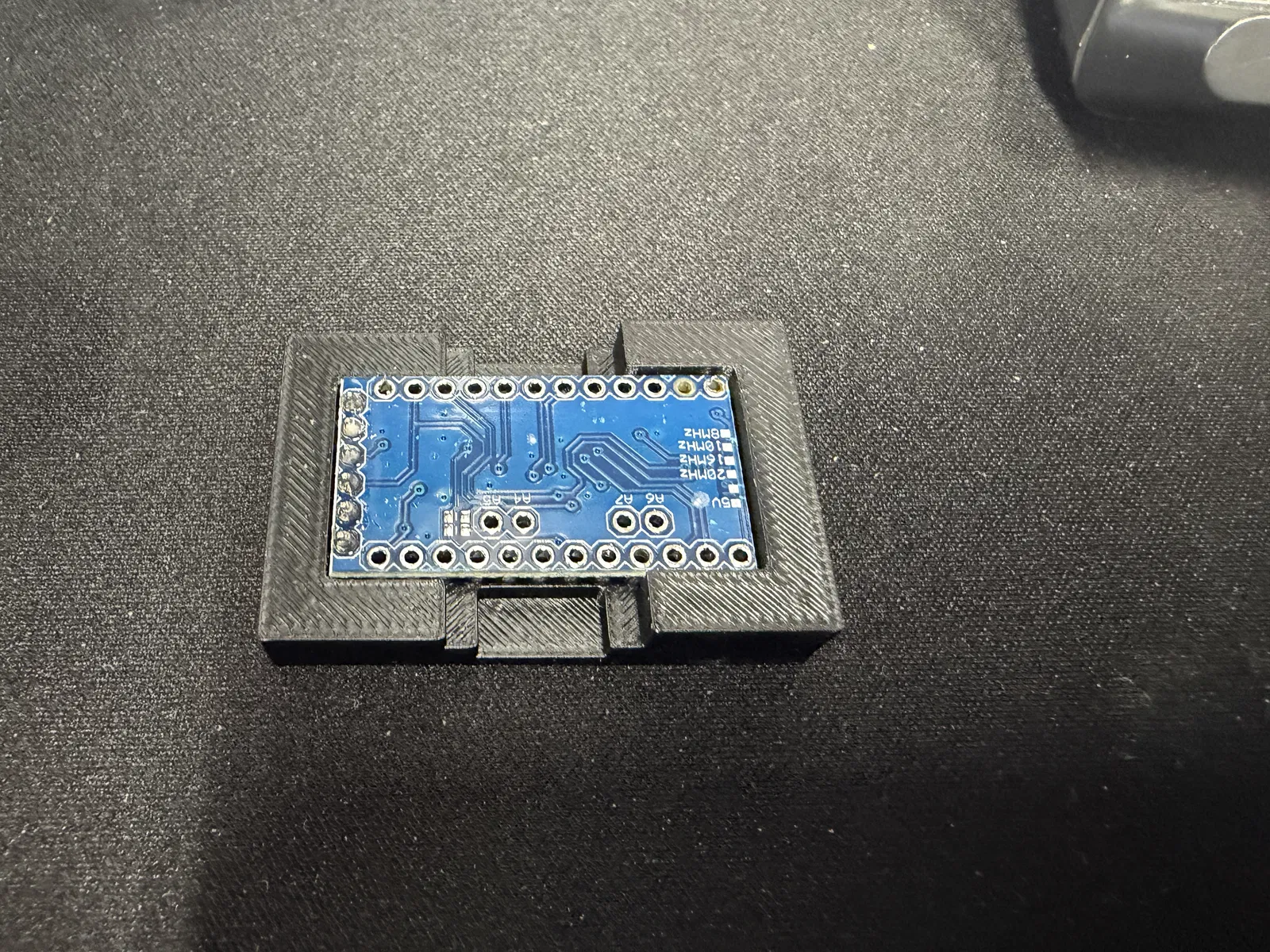

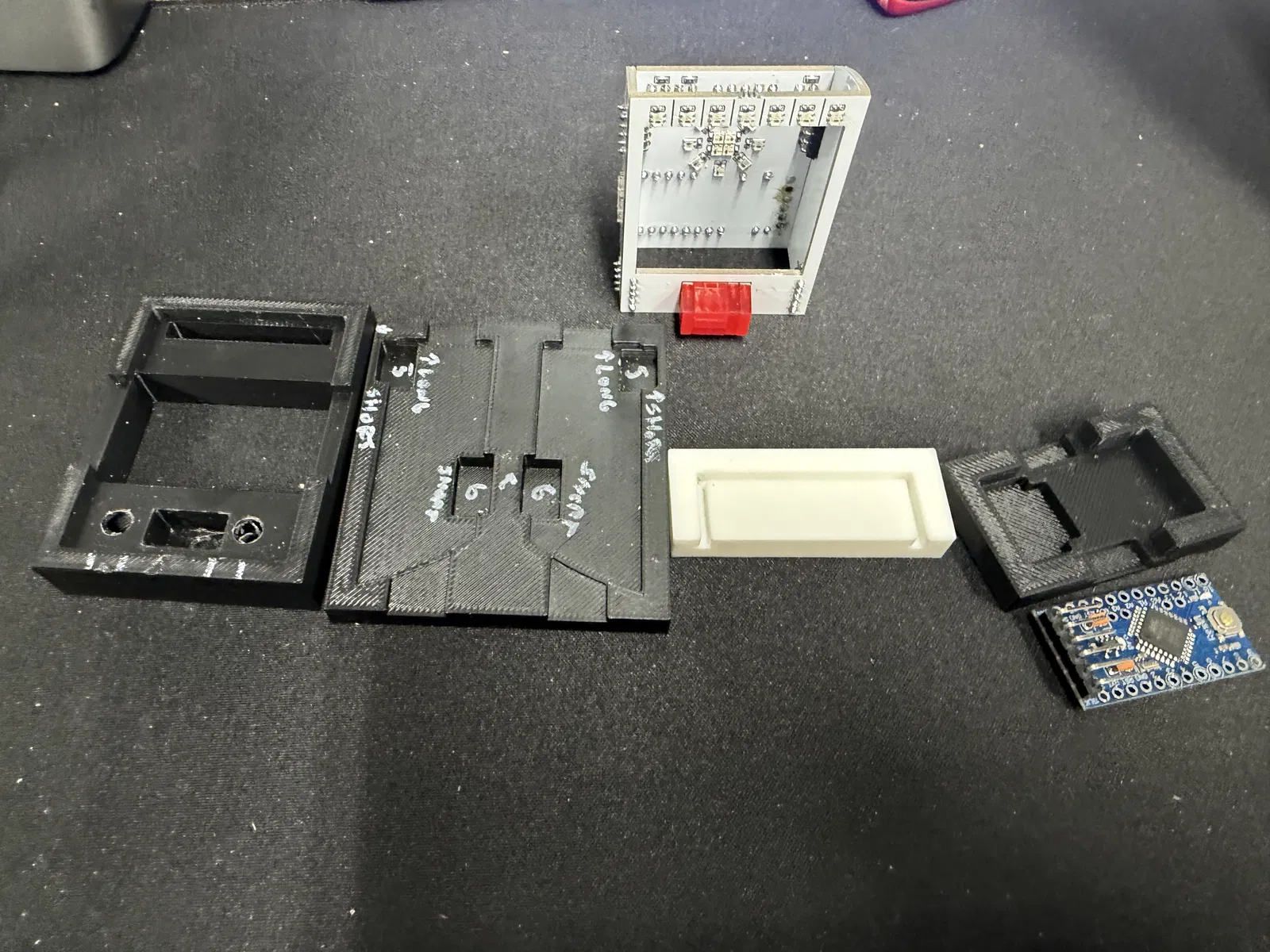

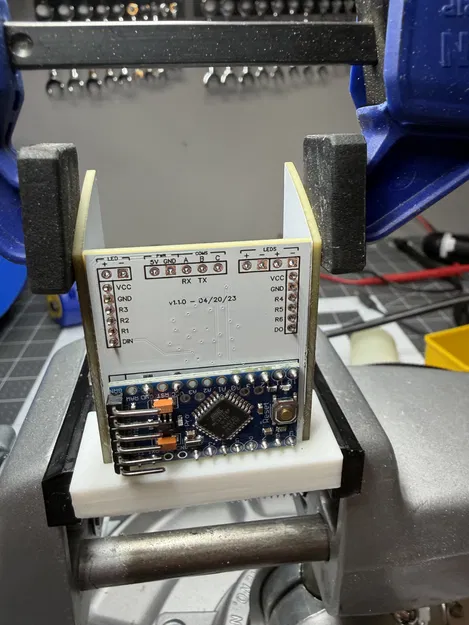

Đây là một vài bộ gá lắp (fixtures) đơn giản mà mình làm nhanh để hỗ trợ việc hàn và lắp ráp các bộ đèn periscope cho R2-D2. Mình in bằng nhựa PETG vì nghĩ rằng quá trình hàn có thể tạo ra nhiệt độ cao, nhưng dùng PLA chắc cũng ổn thôi.

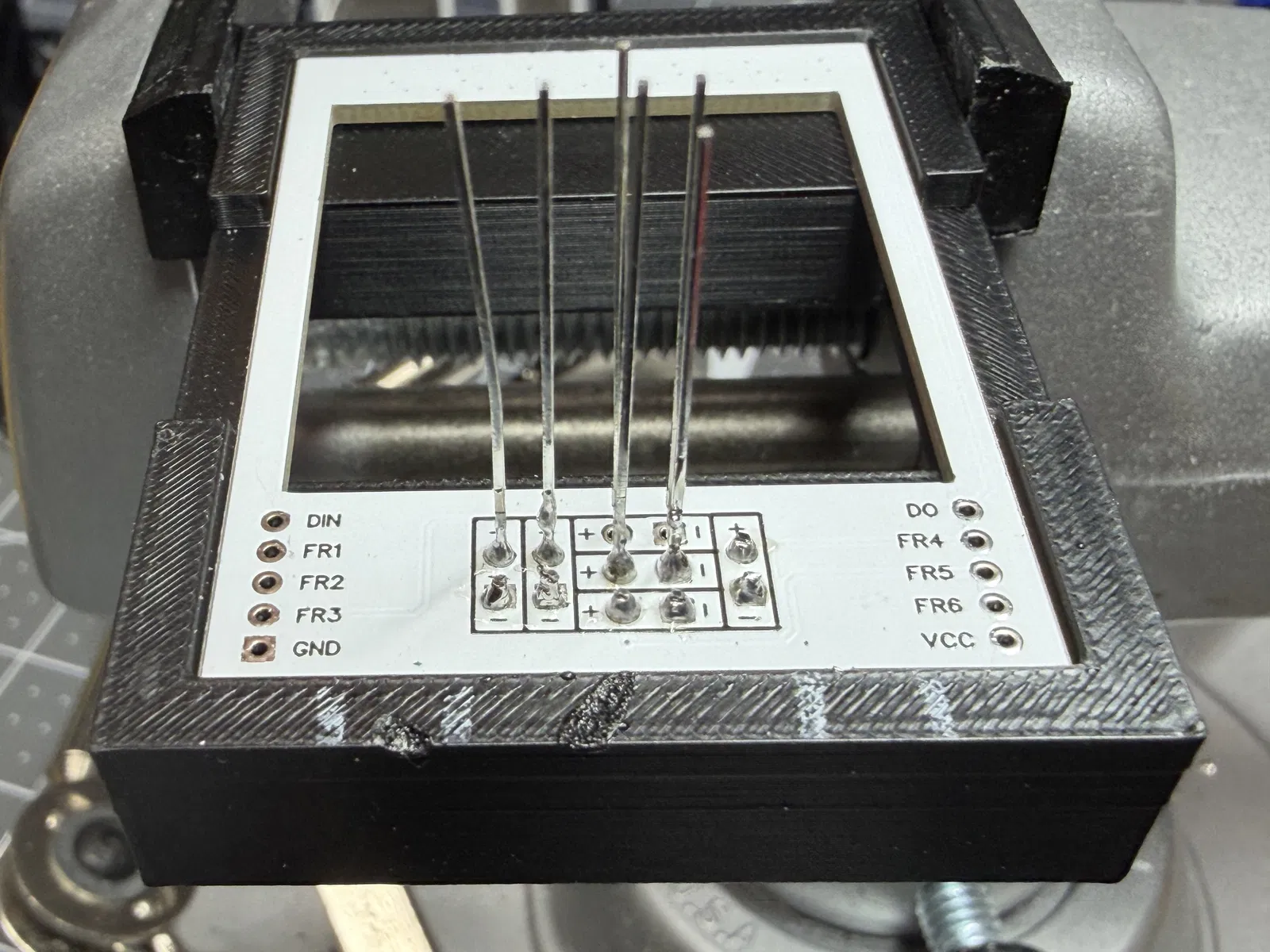

Các đèn LED hình chữ nhật sẽ được lắp vừa khít để giữ chúng sát nhau. Bạn hãy cẩn thận đẩy qua các lỗ để lấy mạch ra sau khi đã hàn xong.

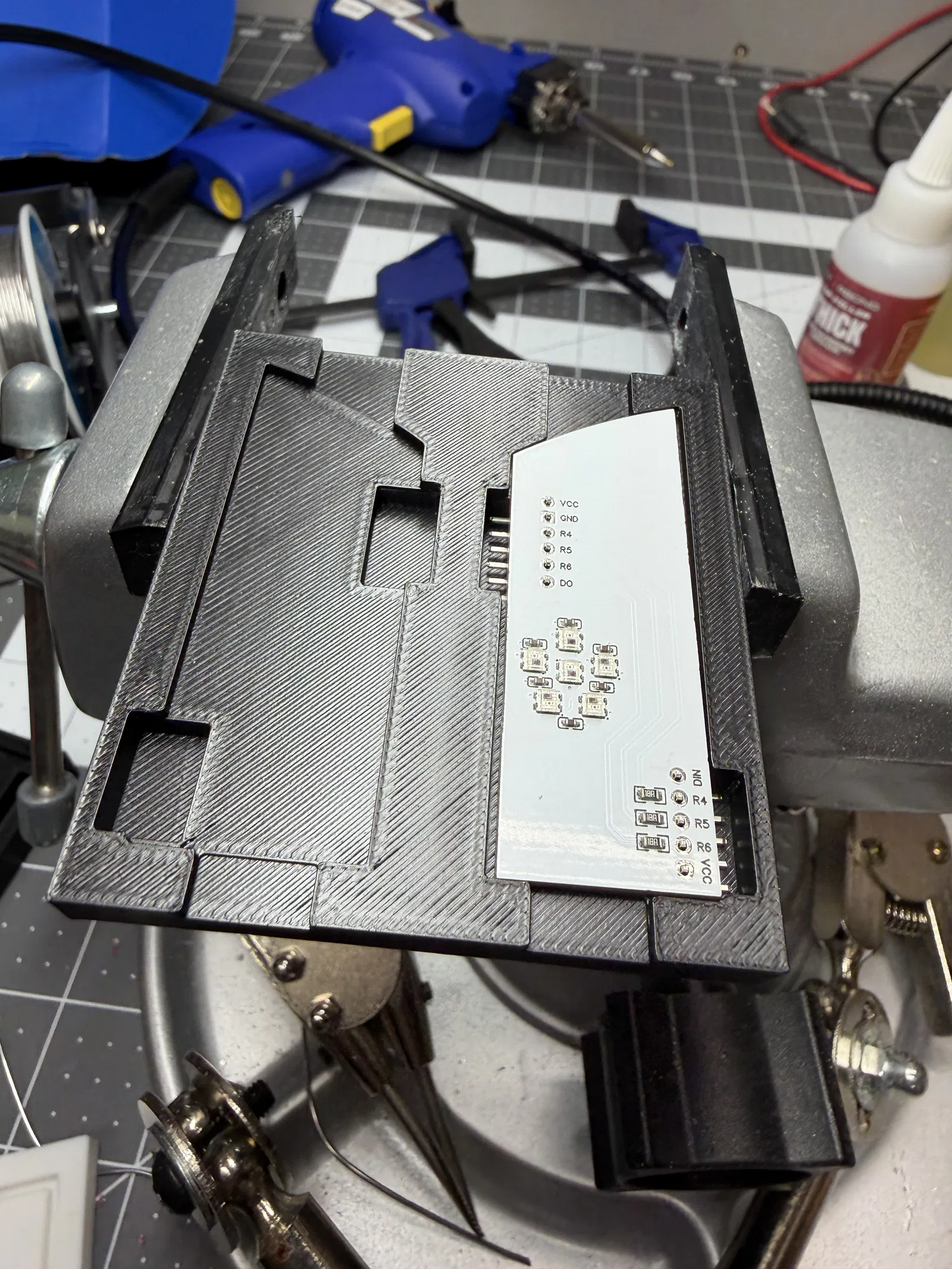

Lưu ý kỹ về hướng của các chân cắm (headers) trên các tấm panel bên hông; chúng có chiều ngược nhau ở mỗi bên, đây là điều cực kỳ quan trọng để lắp ráp cho chuẩn xác.
