Quick-Lock Y-Splitter - Đầu chia nhựa thông minh, không cần khóa gài

Giới thiệu về Y-Splitter:

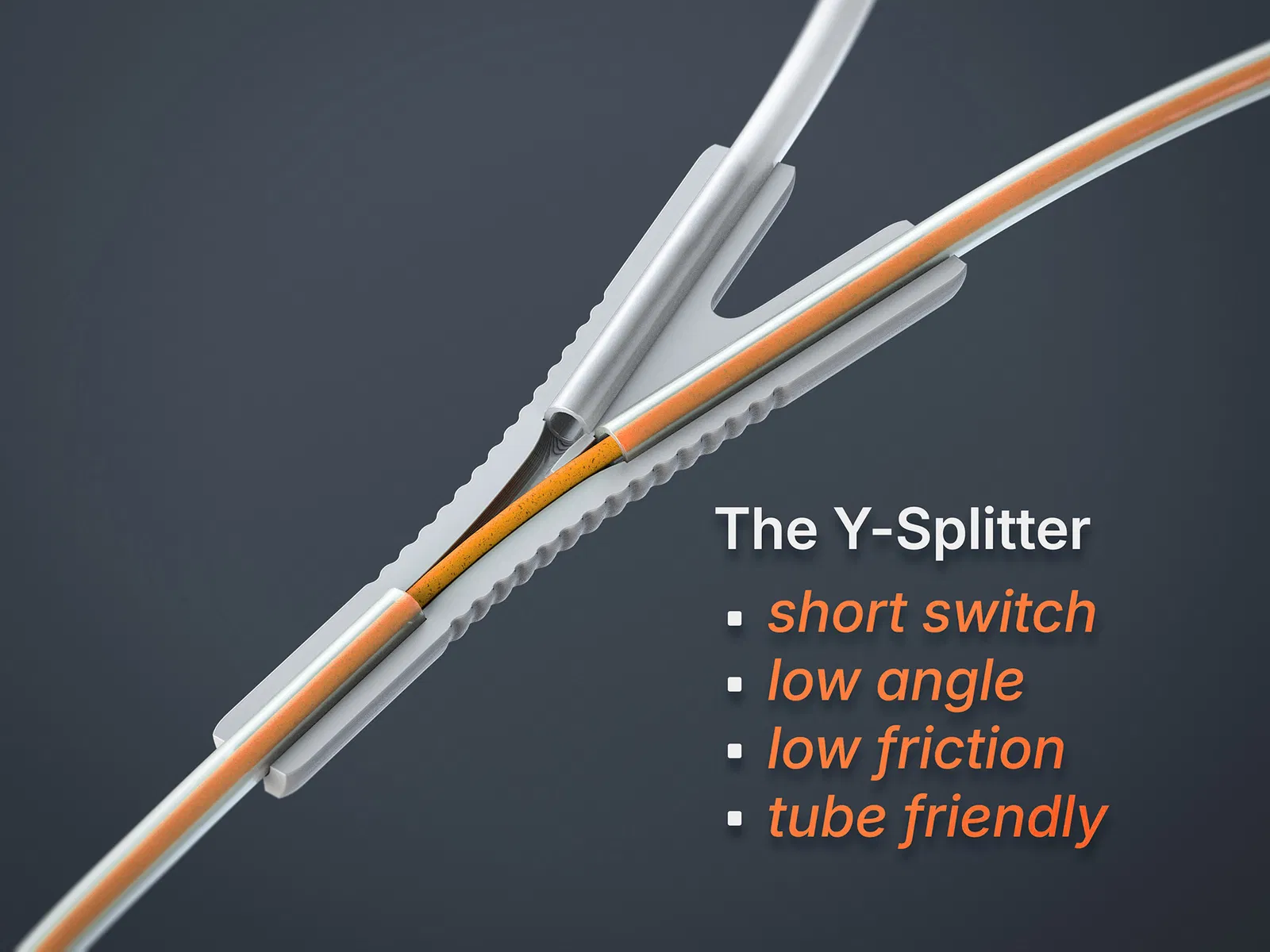

Đa số các loại Y-splitter thường được in theo chiều dọc, điều này dễ làm tăng ma sát không mong muốn cho sợi nhựa bên trong. Để khắc phục, mình đã thiết kế Quick-Lock Y-Splitter. Nhờ vào hướng in nằm ngang, sợi nhựa sẽ đi qua bộ chia cùng hướng với các lớp in, giúp giảm ma sát đáng kể. Các đoạn bridging bên trong được tối giản nên không hề ảnh hưởng đến dòng chảy của sợi nhựa. Đặc biệt, khóa gài (locking sleeves) giúp cố định ống PTFE cực kỳ chắc chắn.

Ưu điểm nổi bật:

• Ma sát thấp nhờ căn chỉnh theo lớp in ngang
• Khóa gài công thái học – thao tác nhanh, thoải mái và chắc chắn
• Dễ dàng lắp ống với khe quan sát trực quan
• Không cần collet-clips để khóa
• Thời gian in nhanh, không cần dùng support
• Không gây đau tay khi thao tác

Hướng dẫn sử dụng:

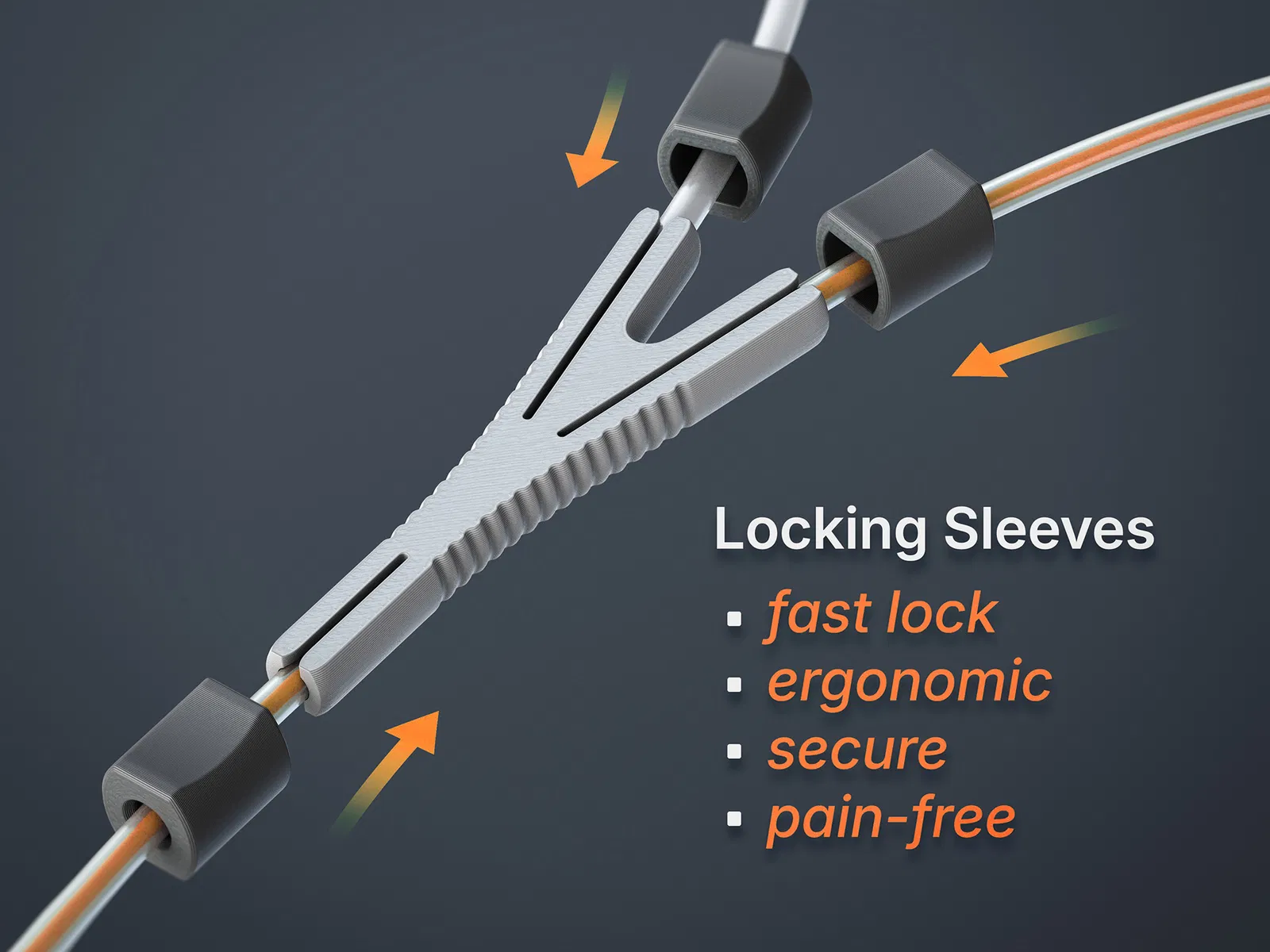

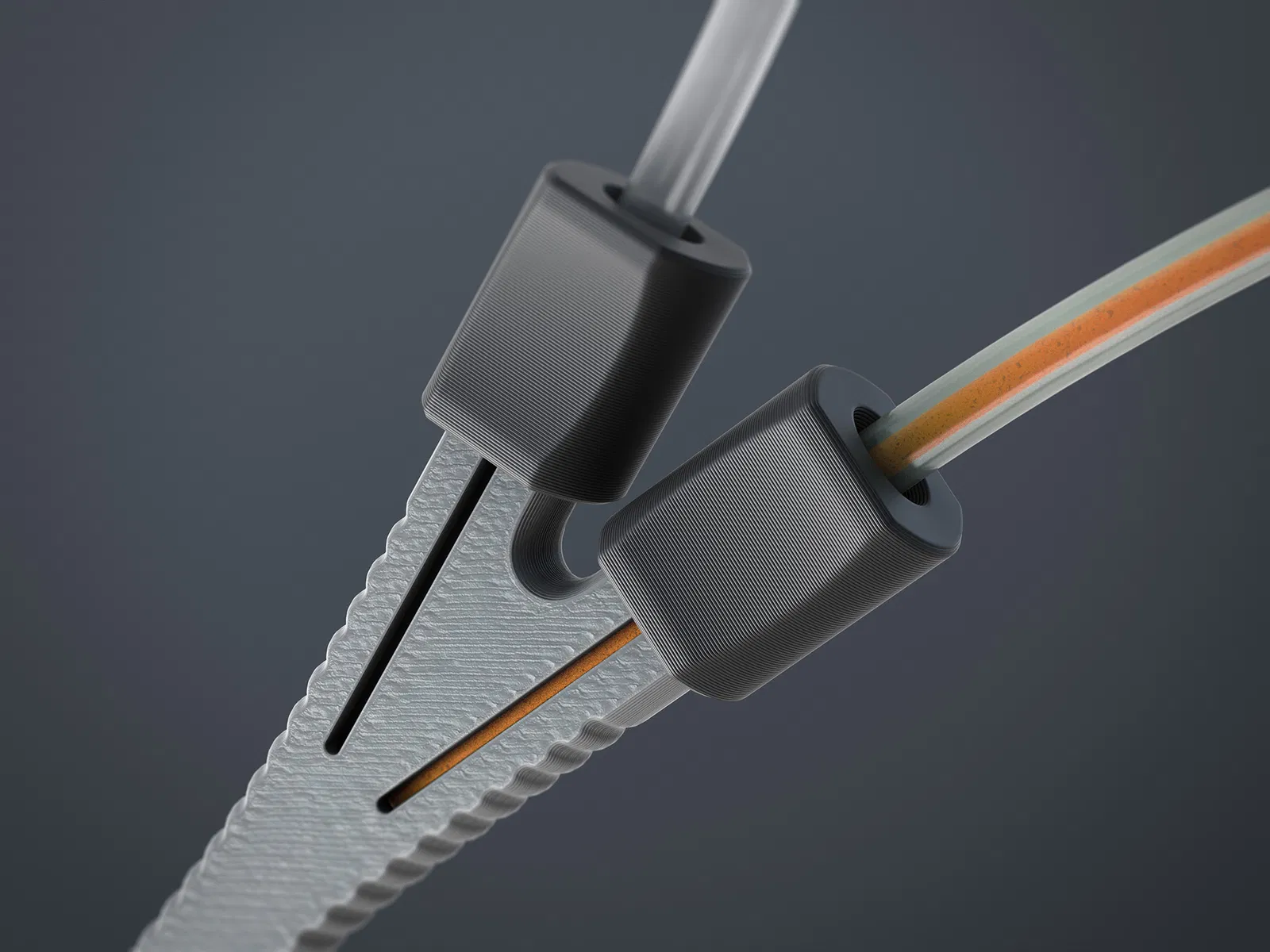

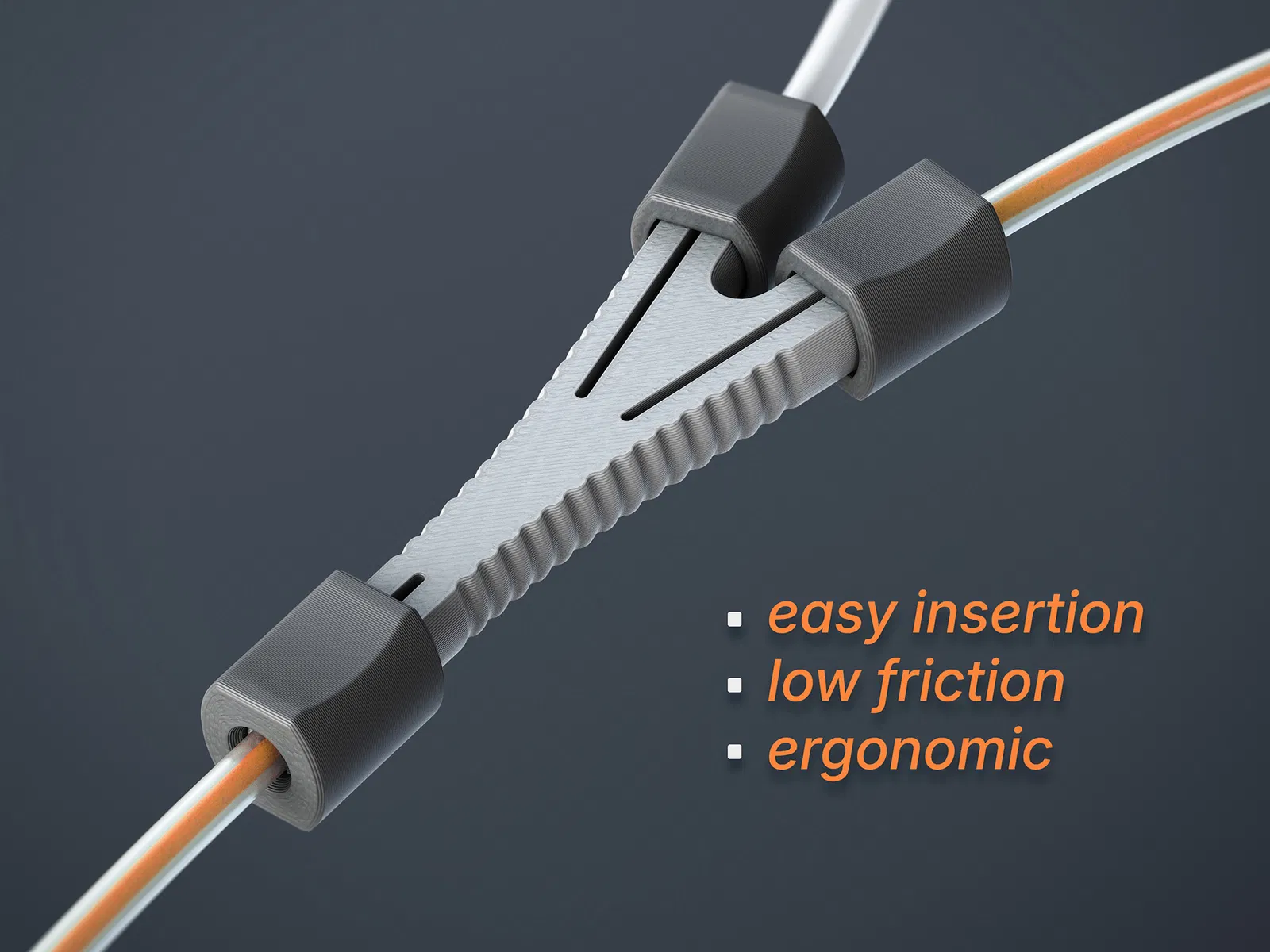

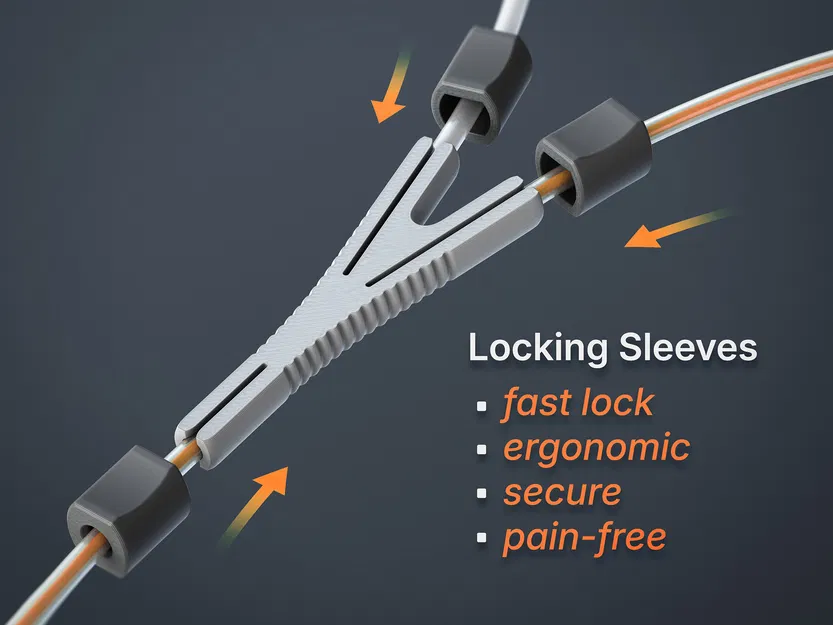

Các rãnh dẫn ống rộng rãi giúp việc lắp ống Bowden trở nên đơn giản và mượt mà. Khe hở trên thân cho biết khi nào ống đã được cắm vào hết. Sau đó, bạn chỉ cần gài các khóa công thái học vào vị trí để siết chặt vùng đầu vào, giữ ống PTFE Bowden cố định.

Khác với các loại collet-clips hay đai ốc ma sát in 3D thông thường, khóa gài có thể tháo ra dễ dàng và thoải mái mà không cần dụng cụ hỗ trợ. Các cạnh có rãnh chống trượt giúp tăng độ bám khi bạn thay ống hoặc cần điều chỉnh.

Mức tiêu thụ vật liệu và Thời gian in:

Bạn chỉ tốn khoảng 8 gram nhựa với thời gian in thực tế khoảng 30 phút. Rất thích hợp để tận dụng phần nhựa thừa.

Kích thước:

• Tối ưu cho ống PTFE Bowden 4mm
• 76 x 30 x 12 mm (khi có khóa gài)
• 72,5 x 25 x 6,5 mm (khi không có khóa gài)

Khuyến nghị in ấn:

Nên dùng chiều cao lớp in (layer height) khoảng 0,15 - 0,16 mm. Hãy in 3 chiếc khóa rời khỏi phần thân chính vì chế độ in theo đối tượng (print by object) sẽ cho chất lượng bề mặt tốt hơn. Bạn nên dùng loại nhựa trơn (basic) để việc tháo lắp khóa dễ dàng hơn mà ống vẫn bám chắc. Nhựa nhám (matte) sẽ giúp khóa khít hơn nhưng đồng thời cũng khó tháo hơn. Về cơ bản, thiết kế này hoạt động tốt với hầu hết các loại nhựa.
