Giá đỡ Parametric gắn thiết bị theo dõi cho xe đạp - Gần như chống nước với gioăng TPU

Giá đỡ Parametric gắn thiết bị theo dõi BLE cho xe đạp.

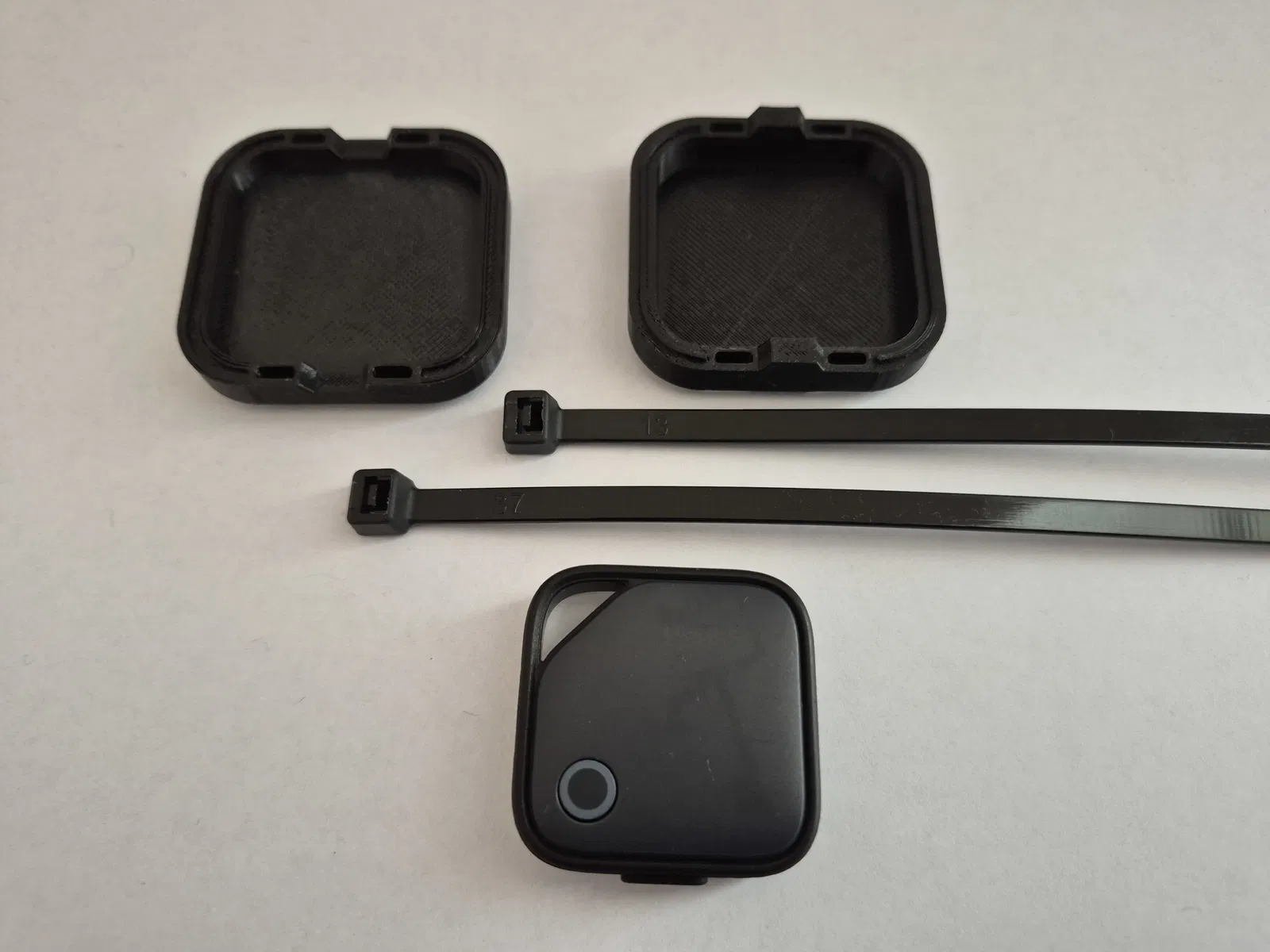

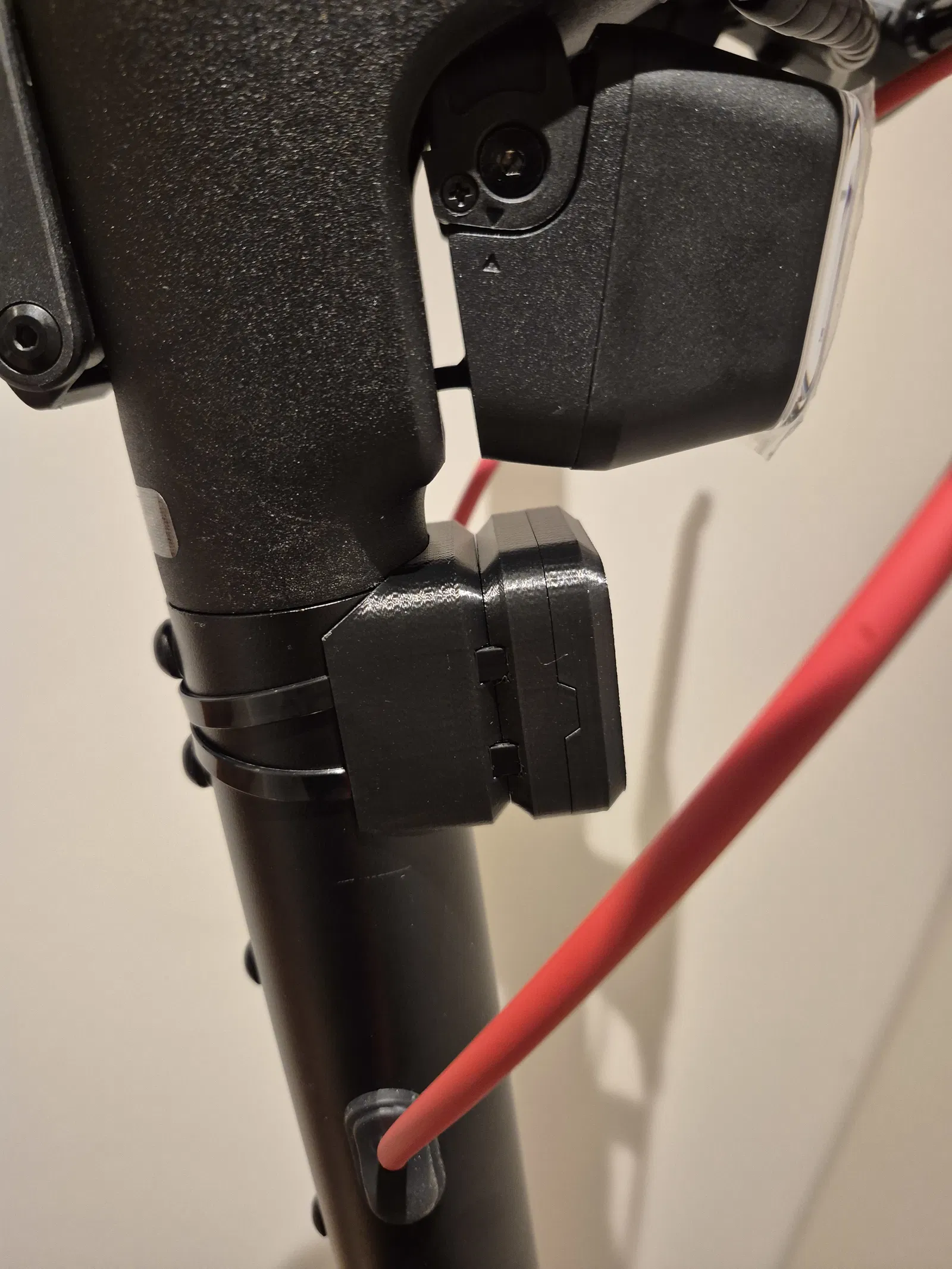

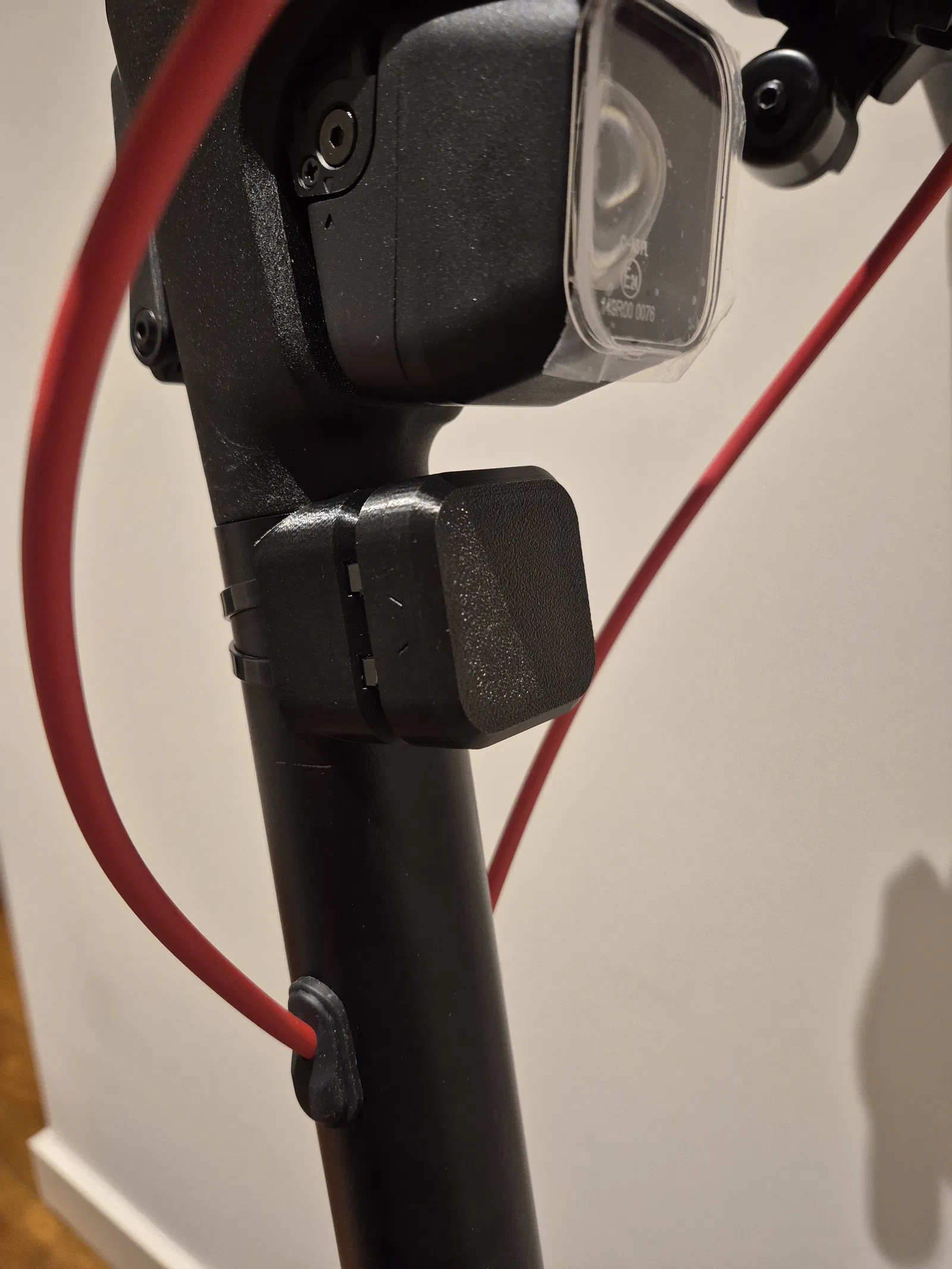

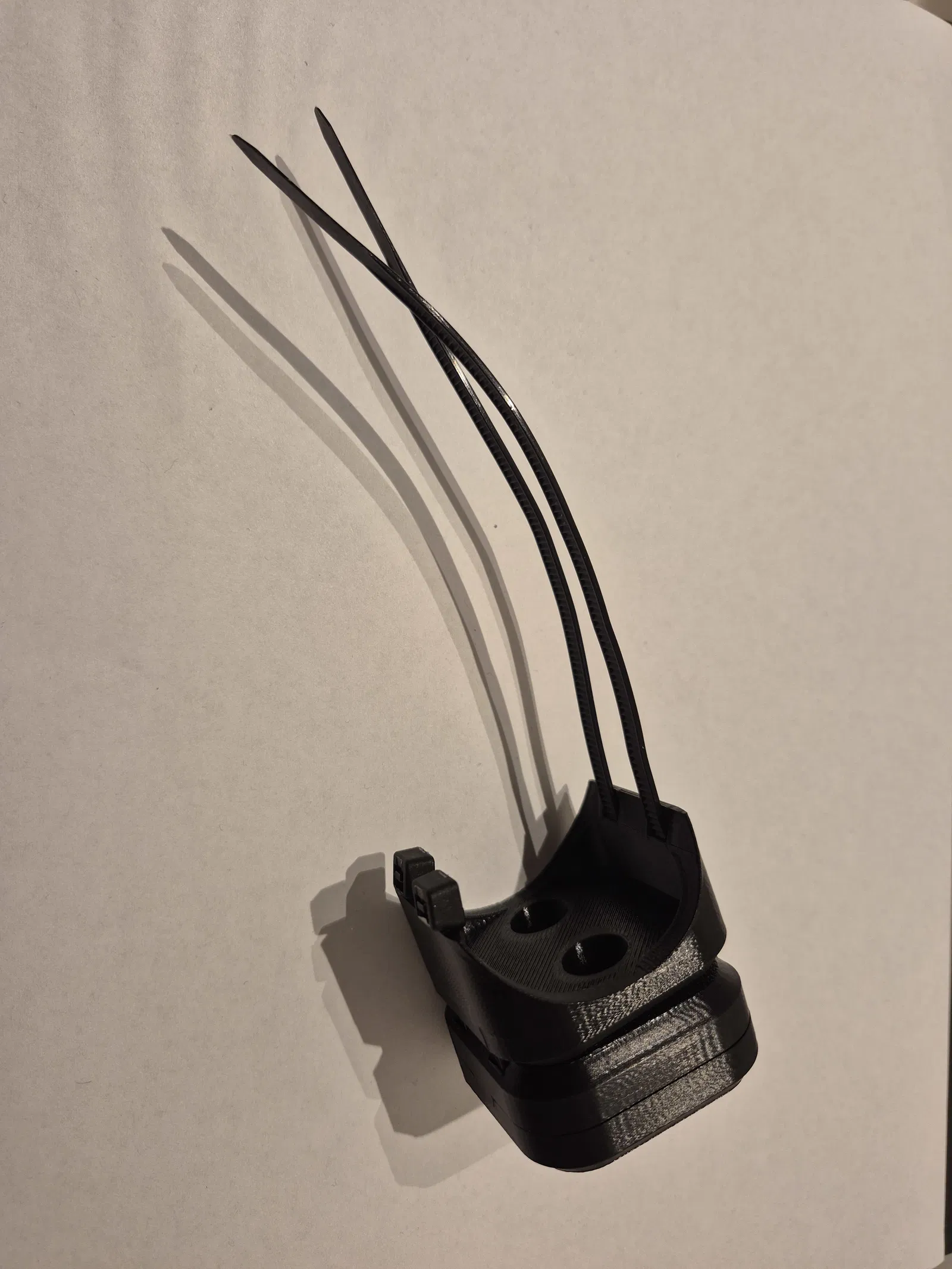

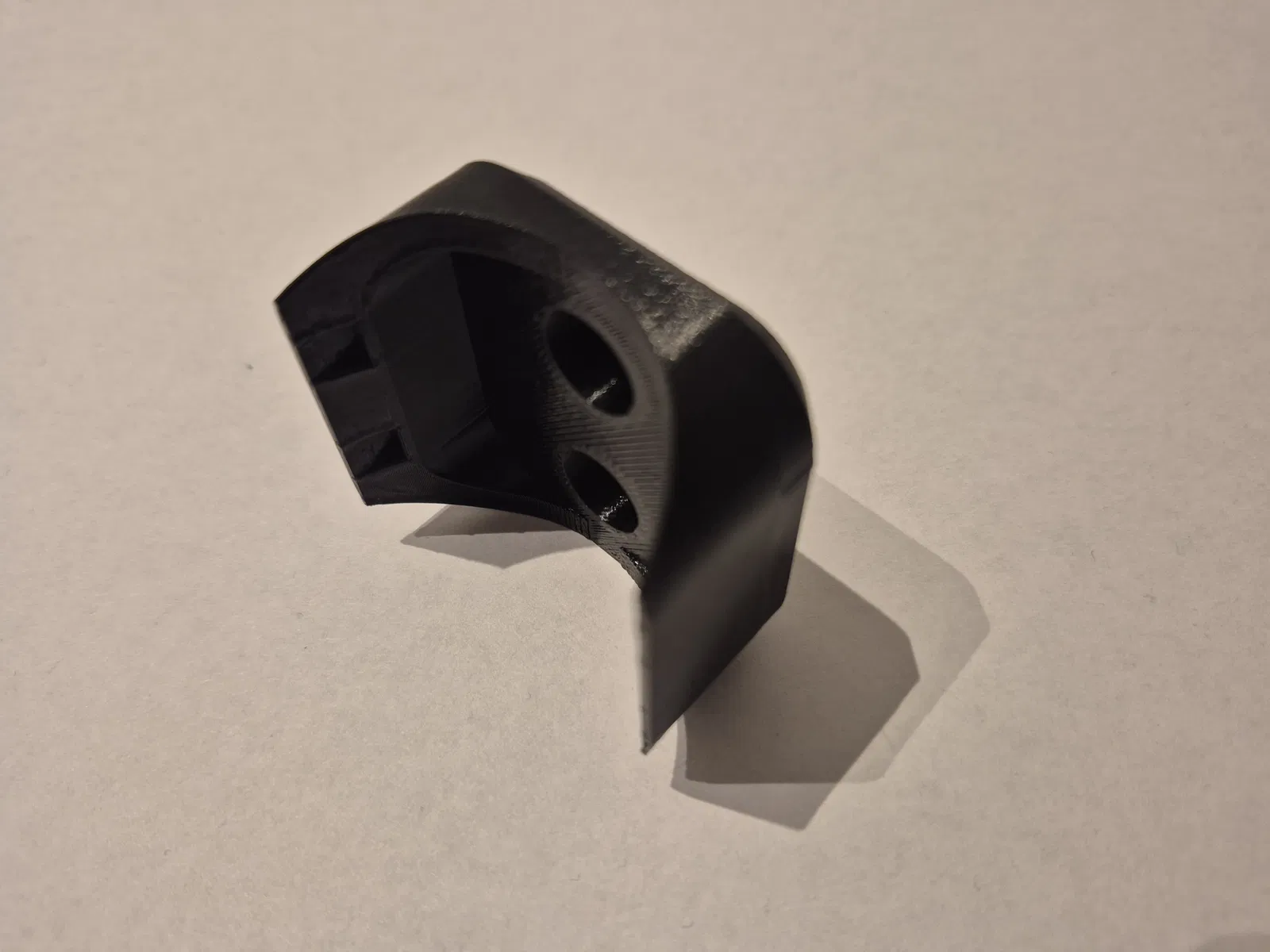

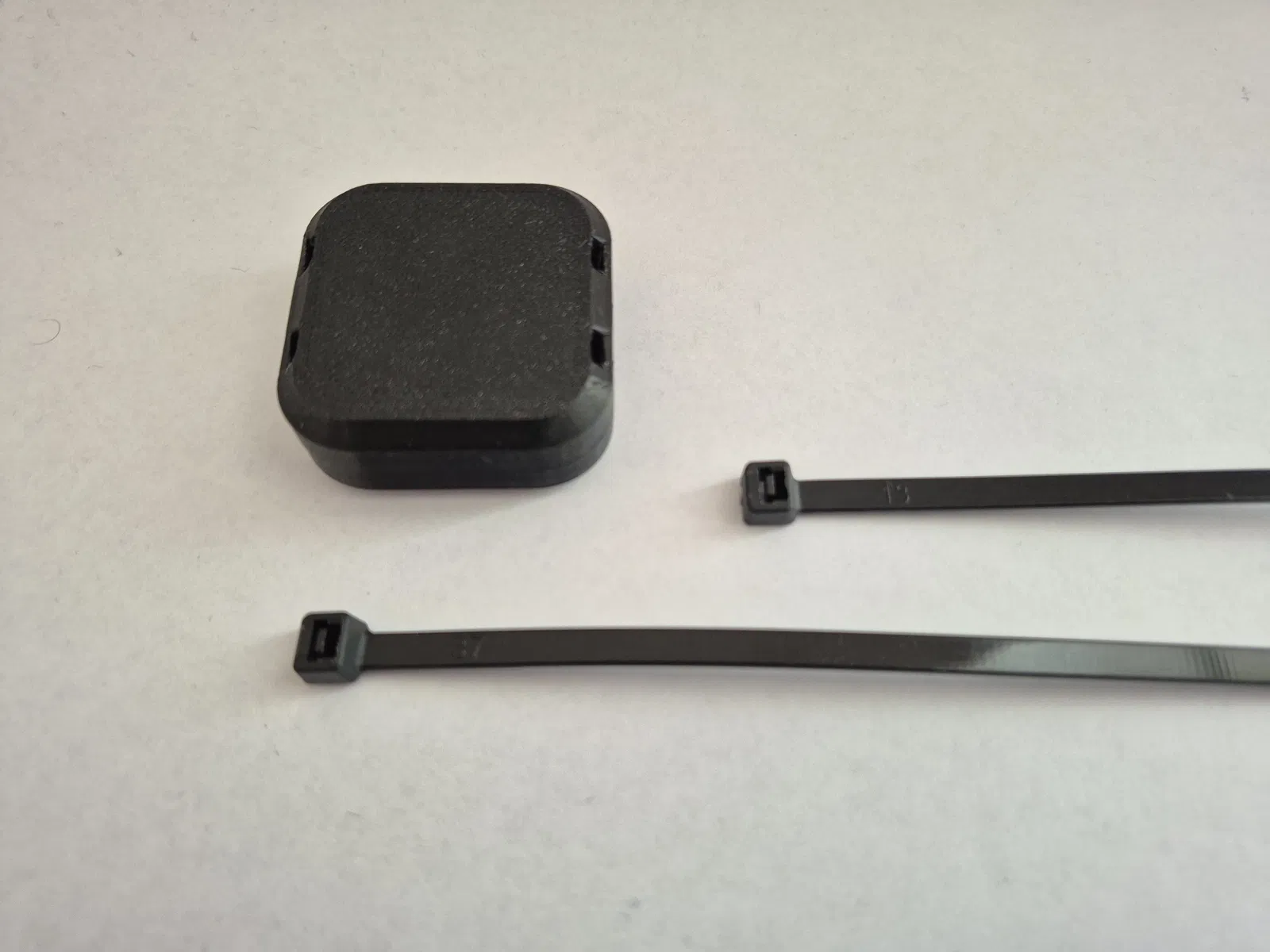

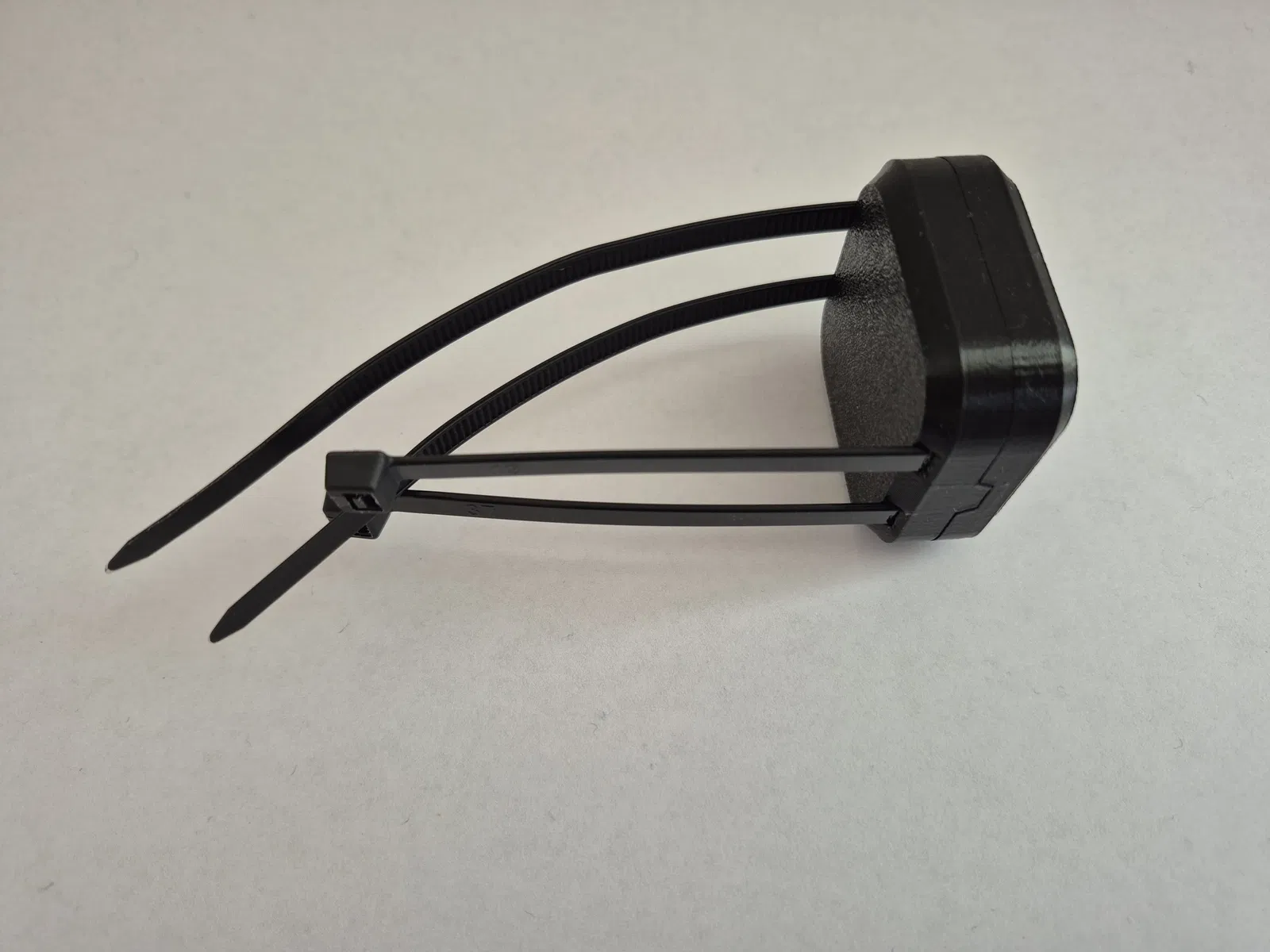

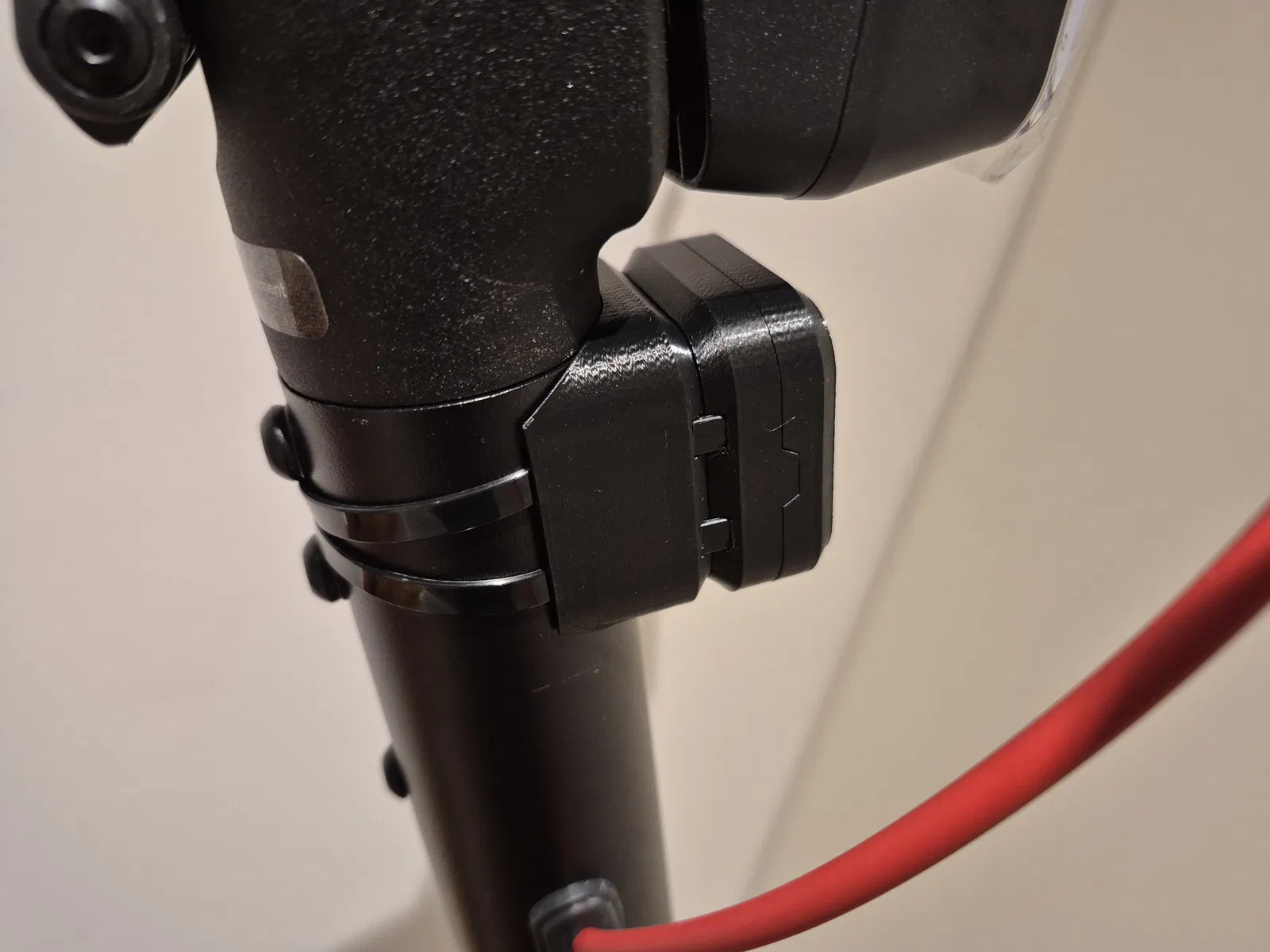

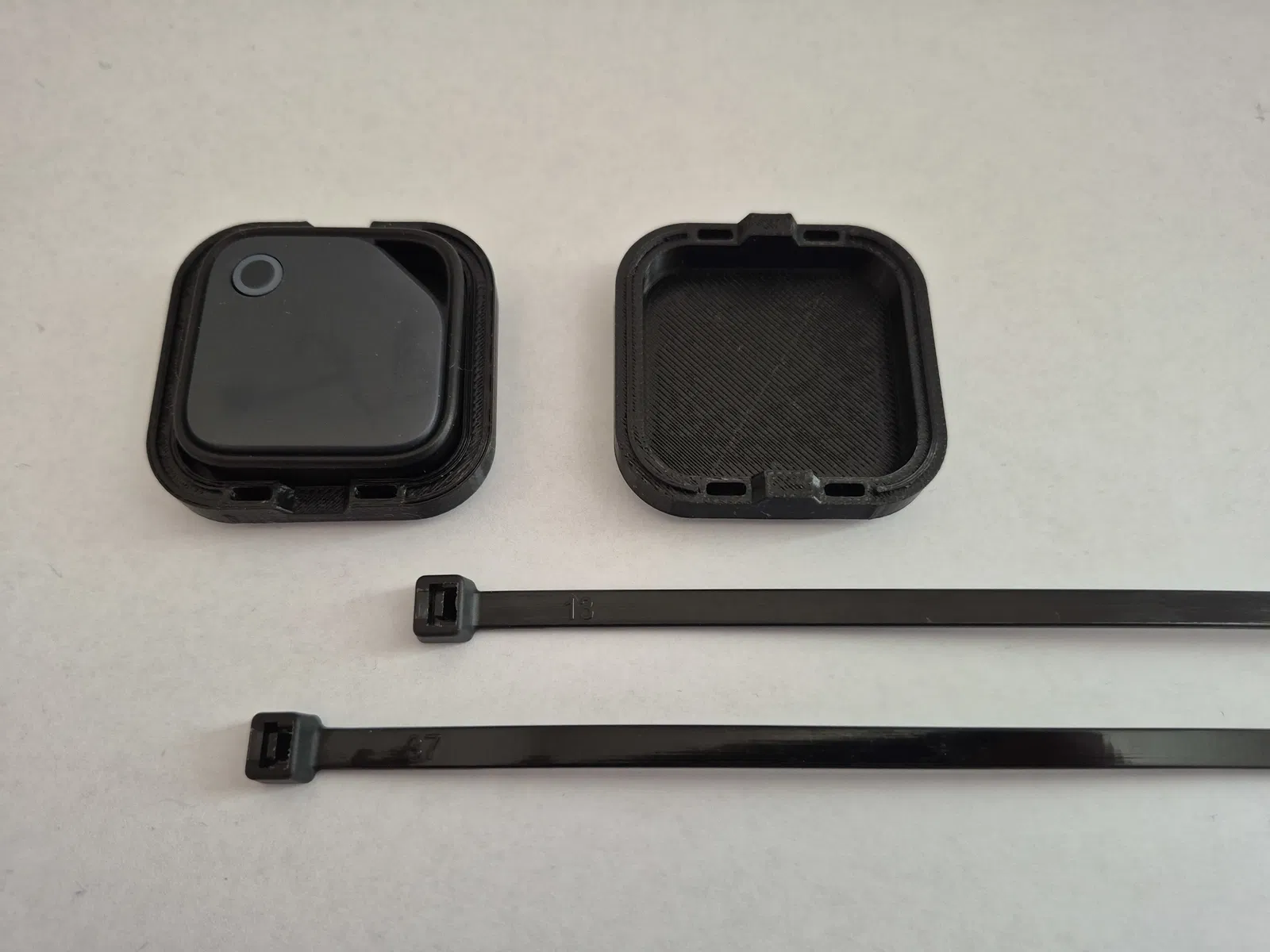

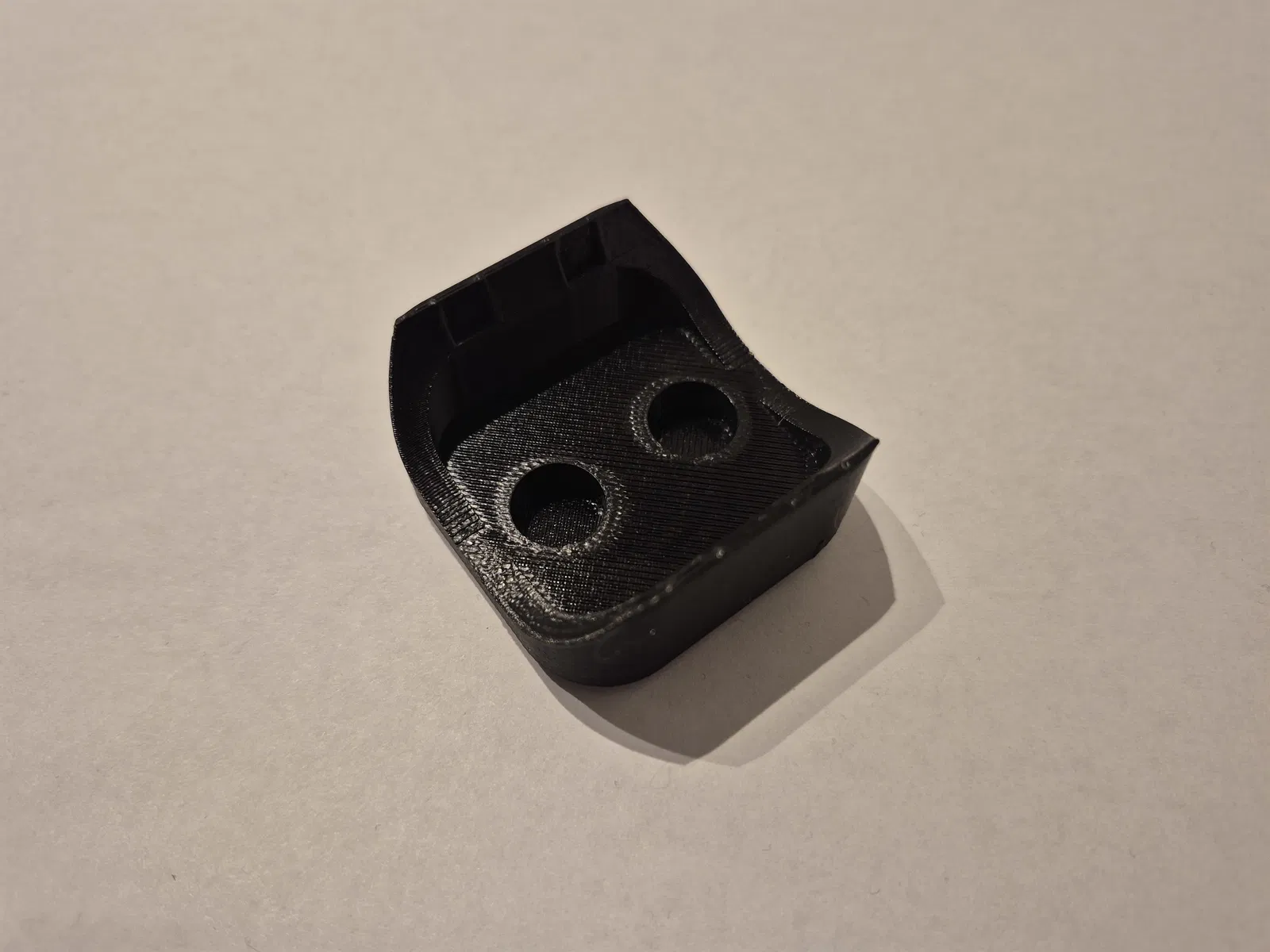

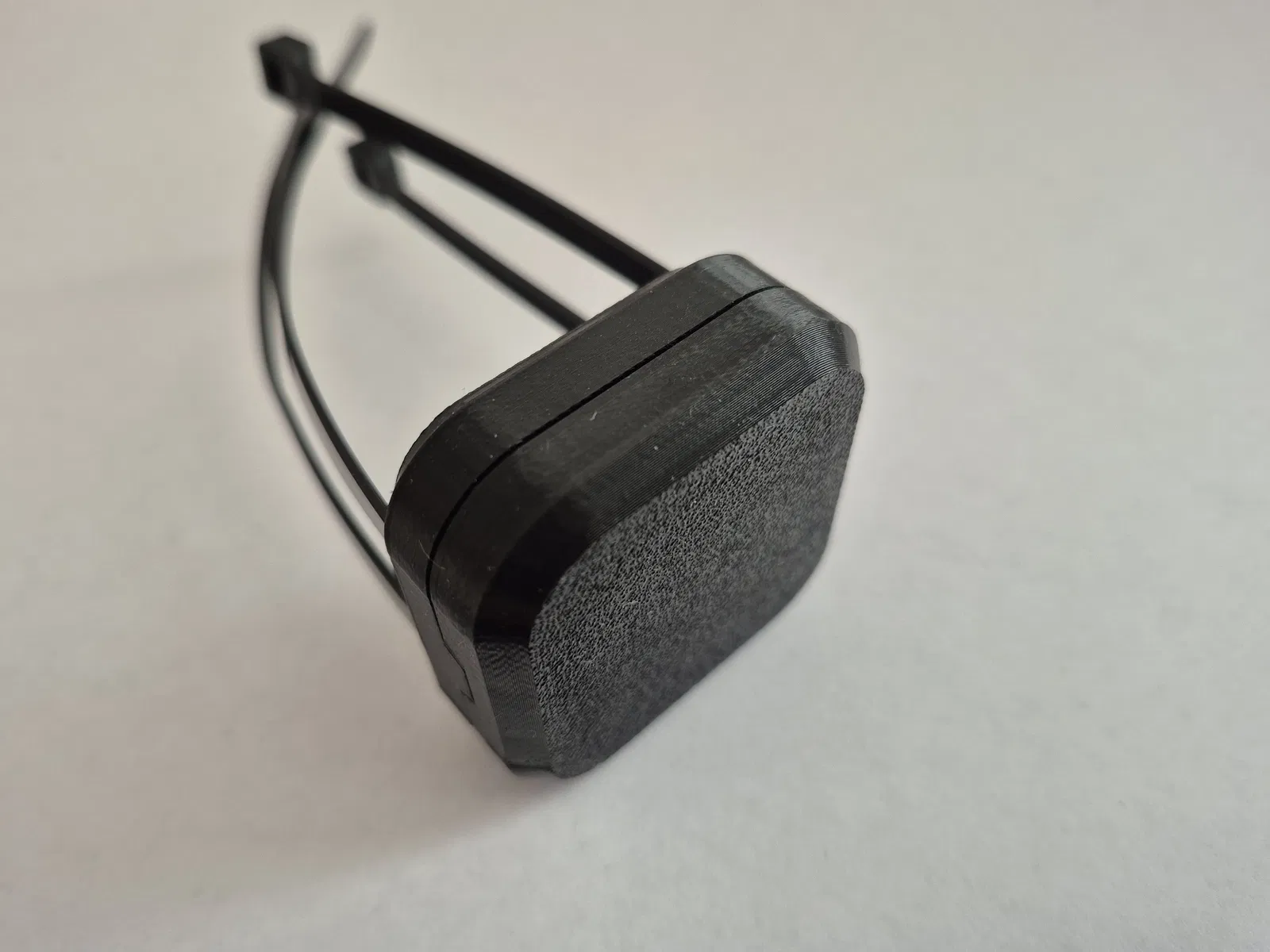

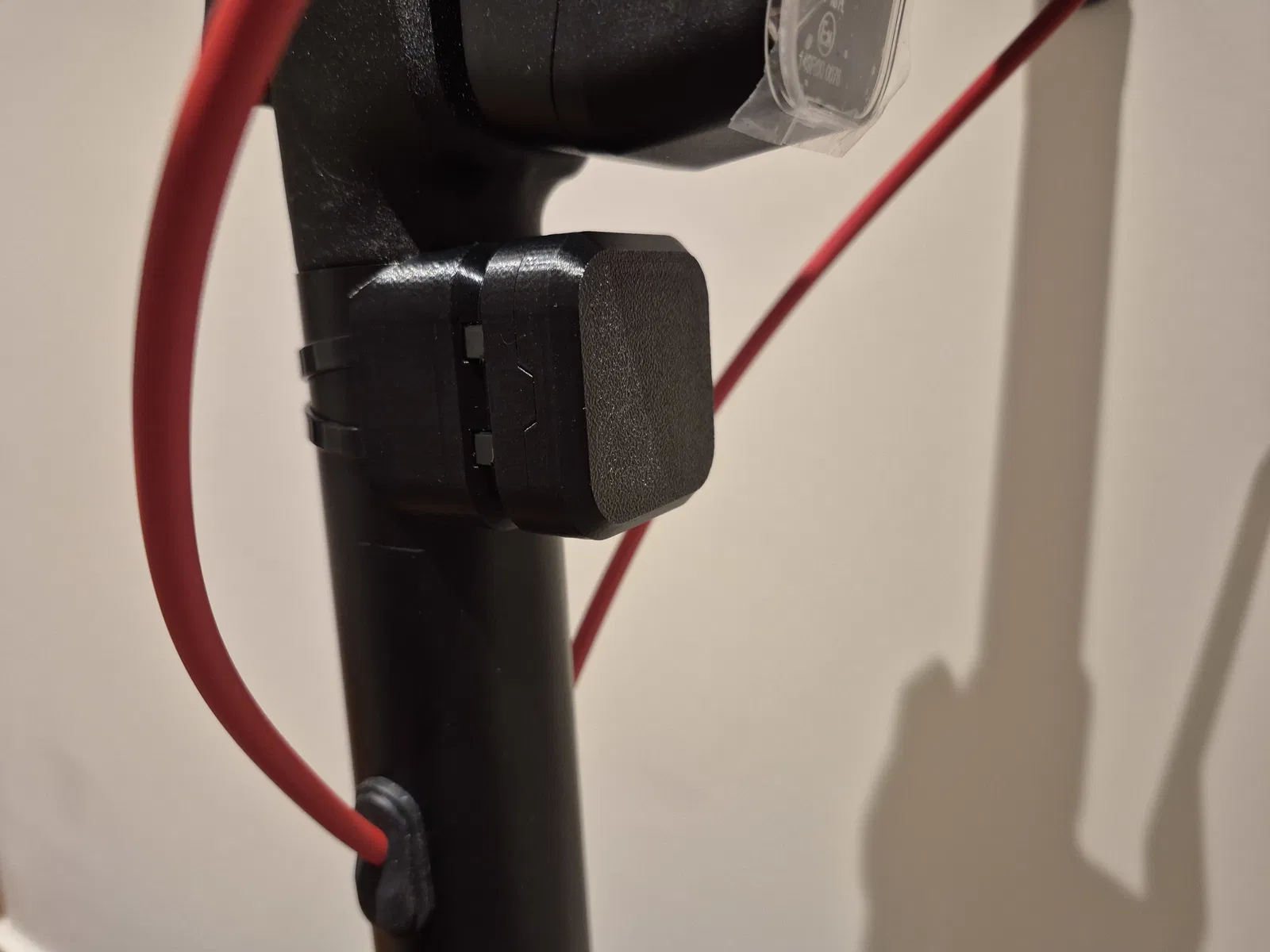

Một giá đỡ được thiết kế bằng Fusion dành cho các thiết bị theo dõi hoặc các vật dụng nhỏ cần vỏ bảo vệ. Nó gần như chống nước nhưng phần gioăng TPU không che kín hoàn toàn các cạnh. Giá đỡ đi kèm khớp nối để gắn lên khung xe đạp. Sản phẩm đã được thử nghiệm trên Segway F3 Pro và thiết bị Ugreen FineTrack G BLE Tracker.

Các thông số tùy chỉnh trong Fusion:

• Tracker Lenght (Chiều dài thiết bị)
• Tracker Width (Chiều rộng thiết bị)
• Tracker Height (Chiều cao thiết bị)
• Tracker Corner Radius (Bán kính góc thiết bị)
• Tracker Fillet Radius (Bán kính bo tròn thiết bị)
• Case Chamfer Lenght (Chiều dài vát mép vỏ)
• Zip Tie Width (Chiều rộng dây rút)
• Zip Tie Thickness (Độ dày dây rút)
• Case Base Thickness (Độ dày đáy vỏ)
• Case Top Thickness (Độ dày nắp vỏ)
• Case Wall Thicskness (Độ dày thành vỏ)
• Tube Screw Offset (Khoảng cách ốc gắn ống)
• Tube Screw Head Height (Chiều cao đầu ốc gắn ống)
• Tube Screw Head Diameter (Đường kính đầu ốc gắn ống)
• Các cài đặt khác không khuyến khích chỉnh sửa

Khuyên dùng in bằng vật liệu ít nhất là PETG. Không cần hỗ trợ (supports). In với mặt cắt hướng lên trên.

Đã in bằng Elegoo RAPID PETG trên máy Elegoo Centauri Carbon.

Cảnh báo:

Một lớp đệm (gasket) TPU đã được tạo ra để cải thiện khả năng chống nước, nhưng nó hoạt động không hiệu quả. Giá đỡ ban đầu được thiết kế để gần như chống nước, nhưng lớp đệm này không bao phủ toàn bộ chu vi và còn làm cho vỏ hộp khó đóng khít. Không khuyến khích sử dụng lớp đệm TPU này.
