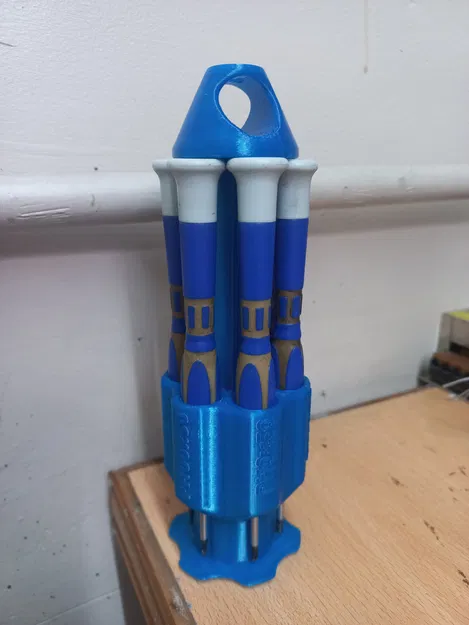

Đế giữ tua vít chính xác với nam châm – Bộ sắp xếp 6 món

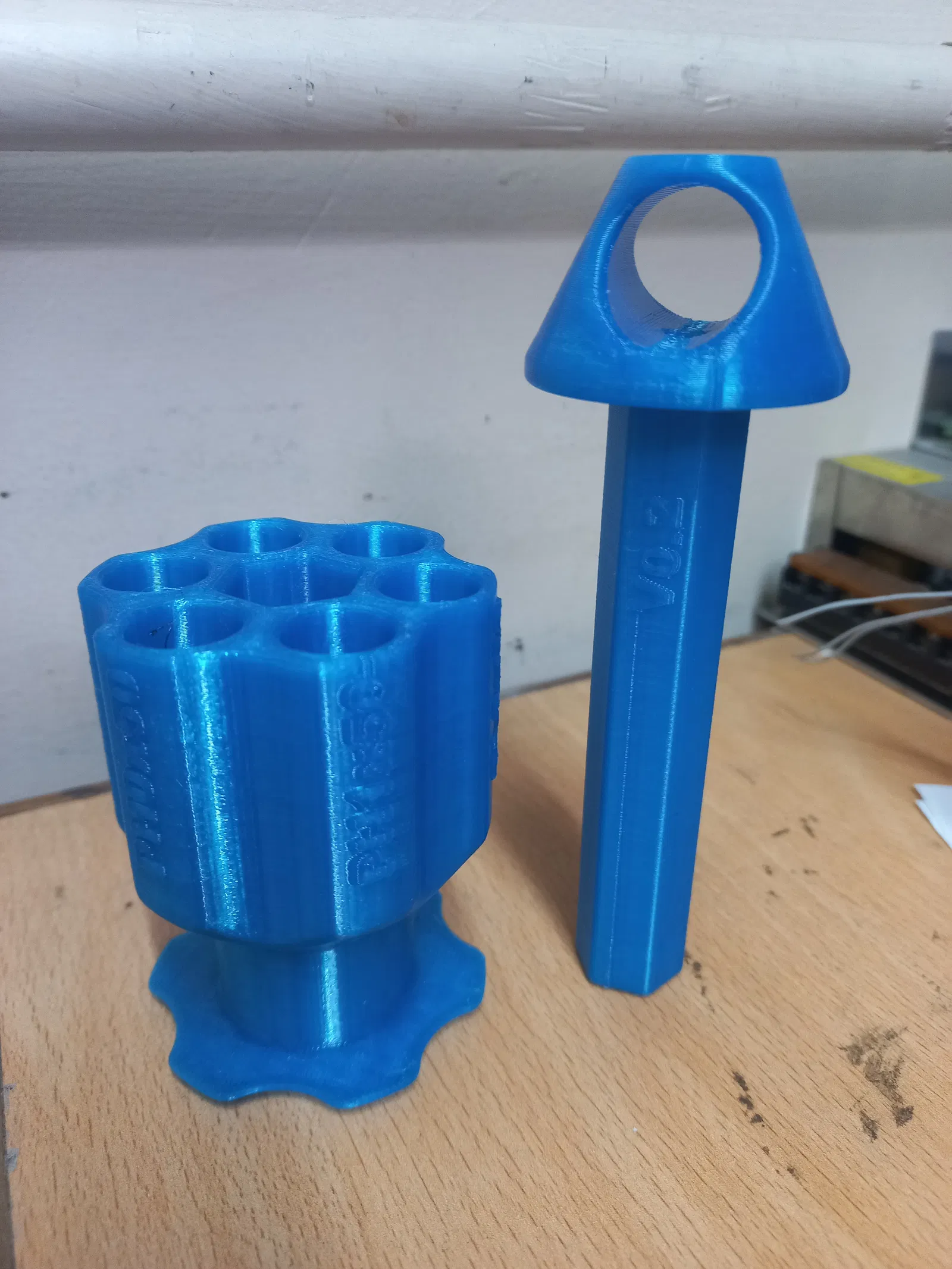

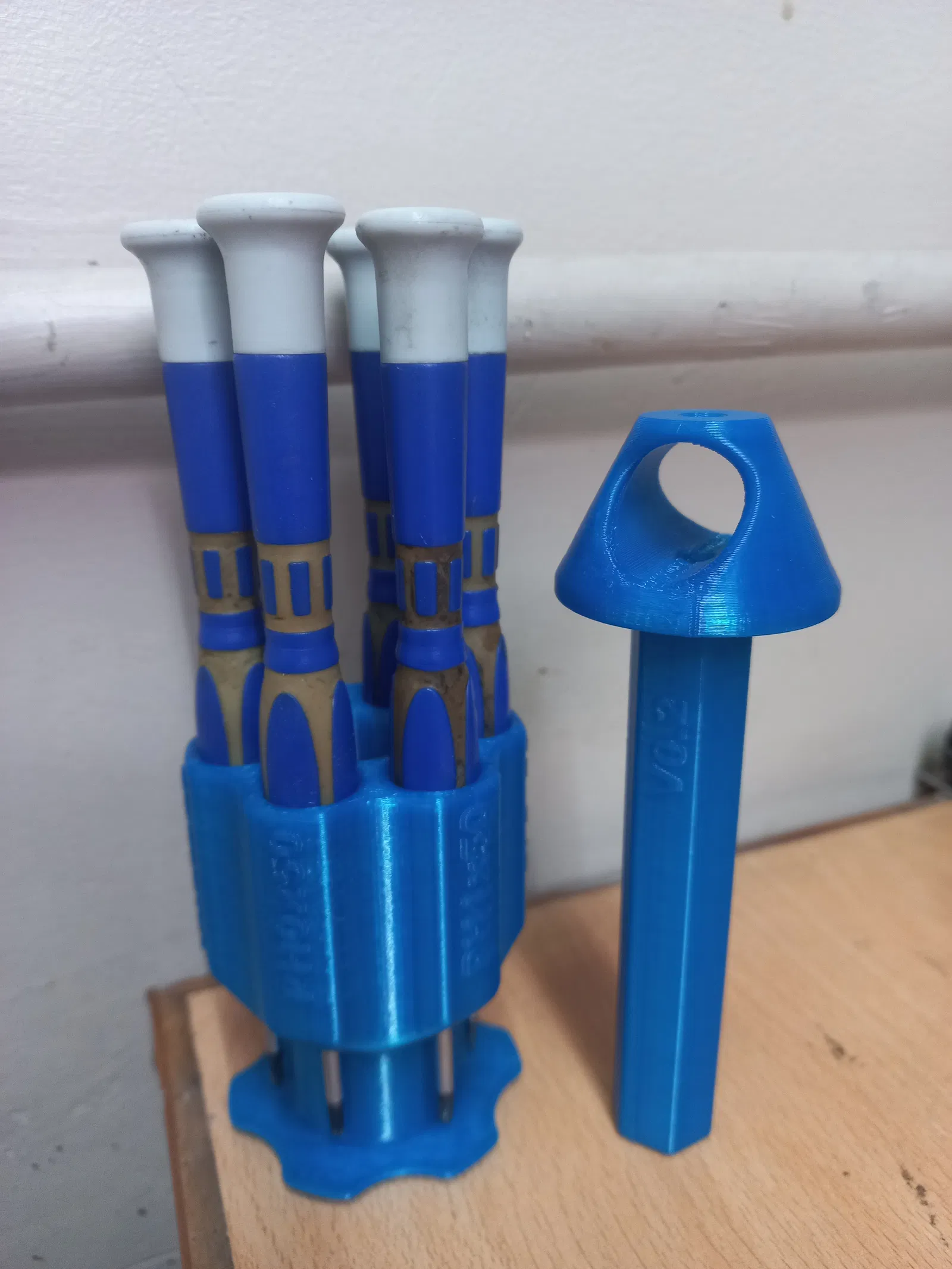

Sau khi cái đế nhựa của bộ tua vít chính xác của mình bị gãy, mình đã thiết kế cái đế giữ nam châm in 3D này để sắp xếp và bảo quản tua vít gọn gàng thay vì để lung tung trong hộp dụng cụ.

Cái đế này sử dụng hai (2) viên nam châm neodymium (hình trụ D10xH10mm) để giữ mỗi chiếc tua vít ở vị trí cố định. Mình tận dụng mấy viên nam châm cũ có sẵn, và mình khuyên các bạn nên dùng loại có cấp độ N30 hoặc thấp hơn – như vậy sẽ giúp việc lấy tua vít ra dễ dàng hơn khi cần mà vẫn đảm bảo độ bám dính.

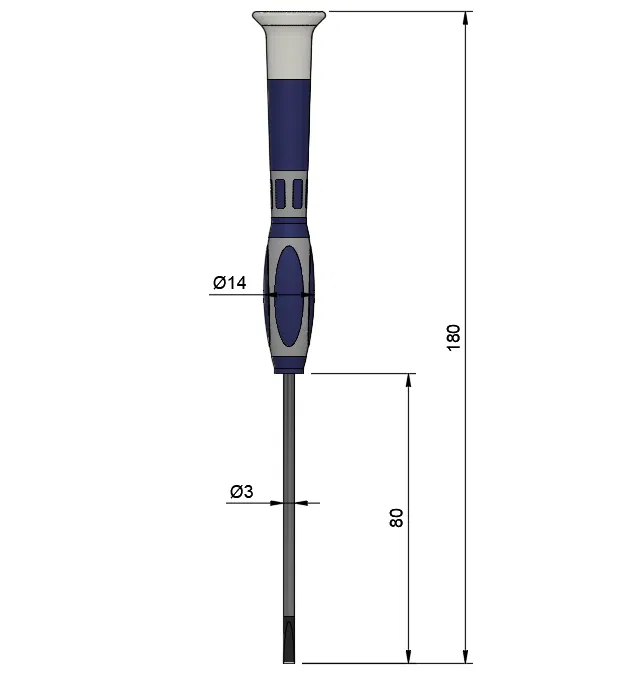

Thiết kế này dành riêng cho bộ tua vít chính xác Bremen (hoặc các thương hiệu có kiểu dáng tương đương). Như hình vẽ kỹ thuật, các lỗ cắm phù hợp với tay cầm đường kính khoảng Ø14mm và thân Ø3mm, tổng chiều dài 180mm (thân dài 80mm). Nếu bộ tua vít của bạn có cùng kích thước, chiếc đế này sẽ vừa vặn hoàn hảo.

Ngoài ra, chiếc đế này được thiết kế cho bộ 6 cây tua vít chính xác với các thông số: PH00x50, PH0x50, PH1x50, PL2x50, PL2.5x50, và PL3x50.

Các file đi kèm: File STL sẵn sàng để in, và file STEP có thể chỉnh sửa hoàn toàn để bạn tùy biến kích thước cho bộ tua vít riêng của mình.

Lưu ý quan trọng:

• Kích thước nam châm: D10xH10mm (nam châm neodymium hình trụ)

• Cấp độ nam châm khuyến nghị: N30 hoặc thấp hơn (giúp dễ tách ra hơn)

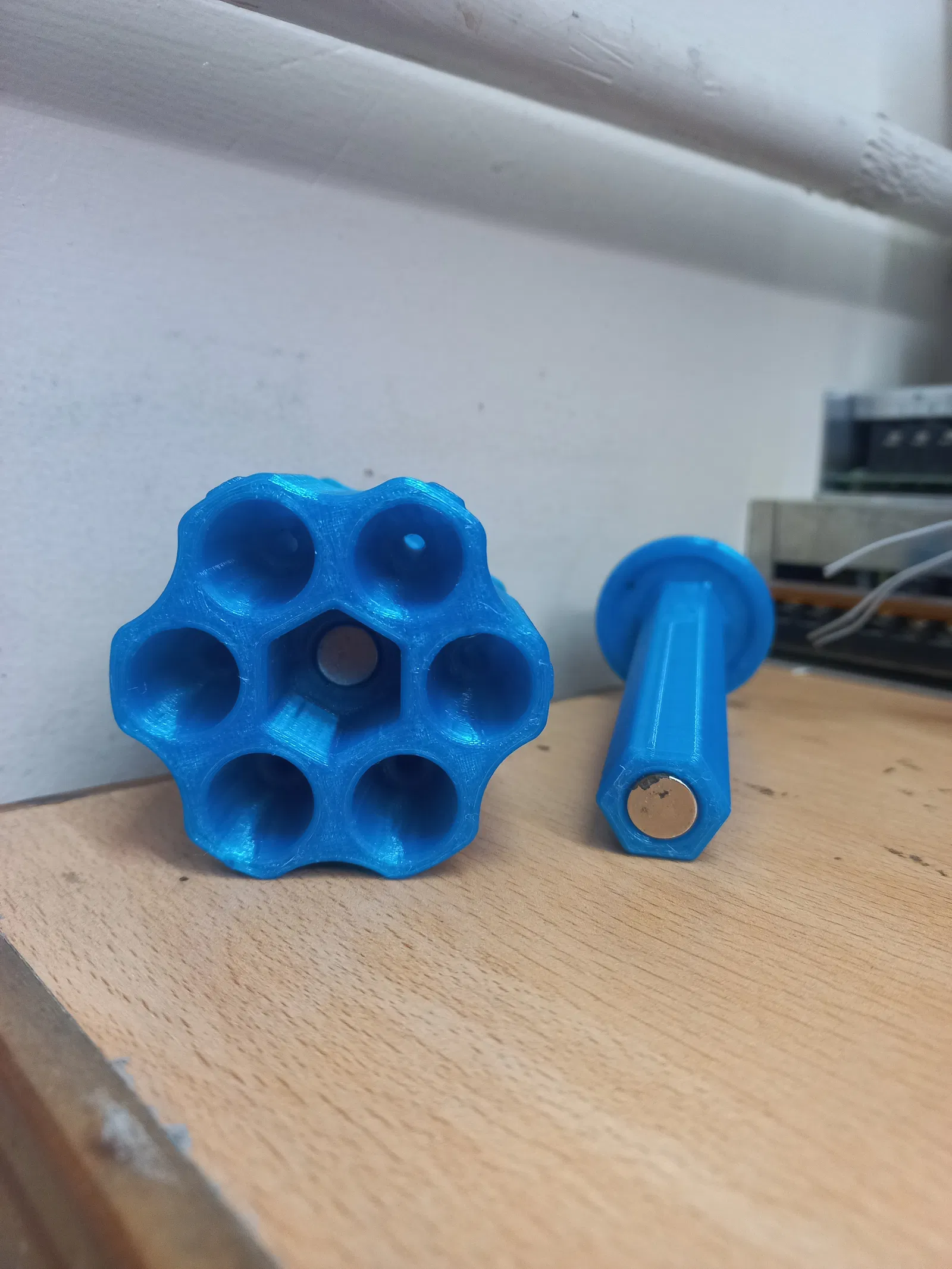

• Nam châm được lắp sau khi in – thiết kế đã có sẵn hốc để lắp kiểu ép chặt (press-fit)

Thoải mái remix và điều chỉnh thiết kế này cho nhu cầu của bạn nhé. Nếu bạn in xong, nhớ chia sẻ hình ảnh thành phẩm cho mình xem với nha! Chúc các bạn in vui vẻ! 🎉
