Sovol SV08 ::: Giá đỡ quạt 8010 cho bo mạch điều khiển

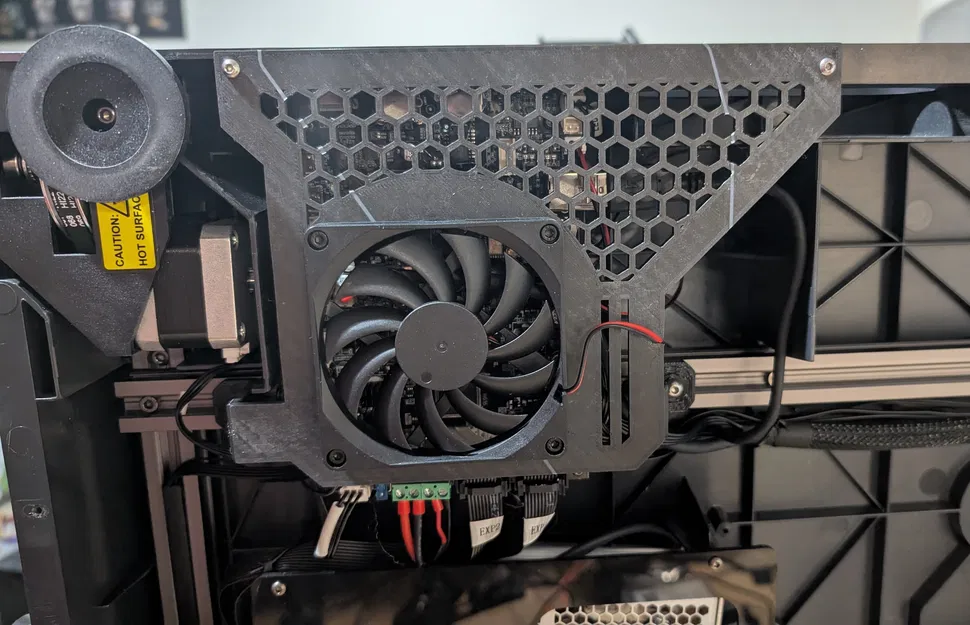

Mình thiết kế một cái giá đỡ quạt đơn giản nhưng cực kỳ hiệu quả để thay thế cho cái giá đỡ cồng kềnh của hãng. Cái giá đỡ tùy chỉnh này bao trọn phần bo mạch điều khiển (mainboard) nhưng vẫn đảm bảo khả năng thông gió cực tốt. Nó được thiết kế để lắp vừa quạt 24V 8010, mang lại hiệu suất làm mát vượt trội so với quạt zin.

Giá đỡ này được gắn vào khung máy in bằng cách tận dụng hai lỗ có sẵn trên khung, cùng với hai vị trí bắt vít từ giá đỡ zin của hãng.

Để hoàn tất việc lắp đặt, bạn cần chuẩn bị:

• Bốn (4) đai ốc M3
• Bốn (4) ốc đầu lục giác M3 x 14mm
• Hai (2) ốc đầu bằng M4 x 14mm
• Một (1) quạt 24v 8010

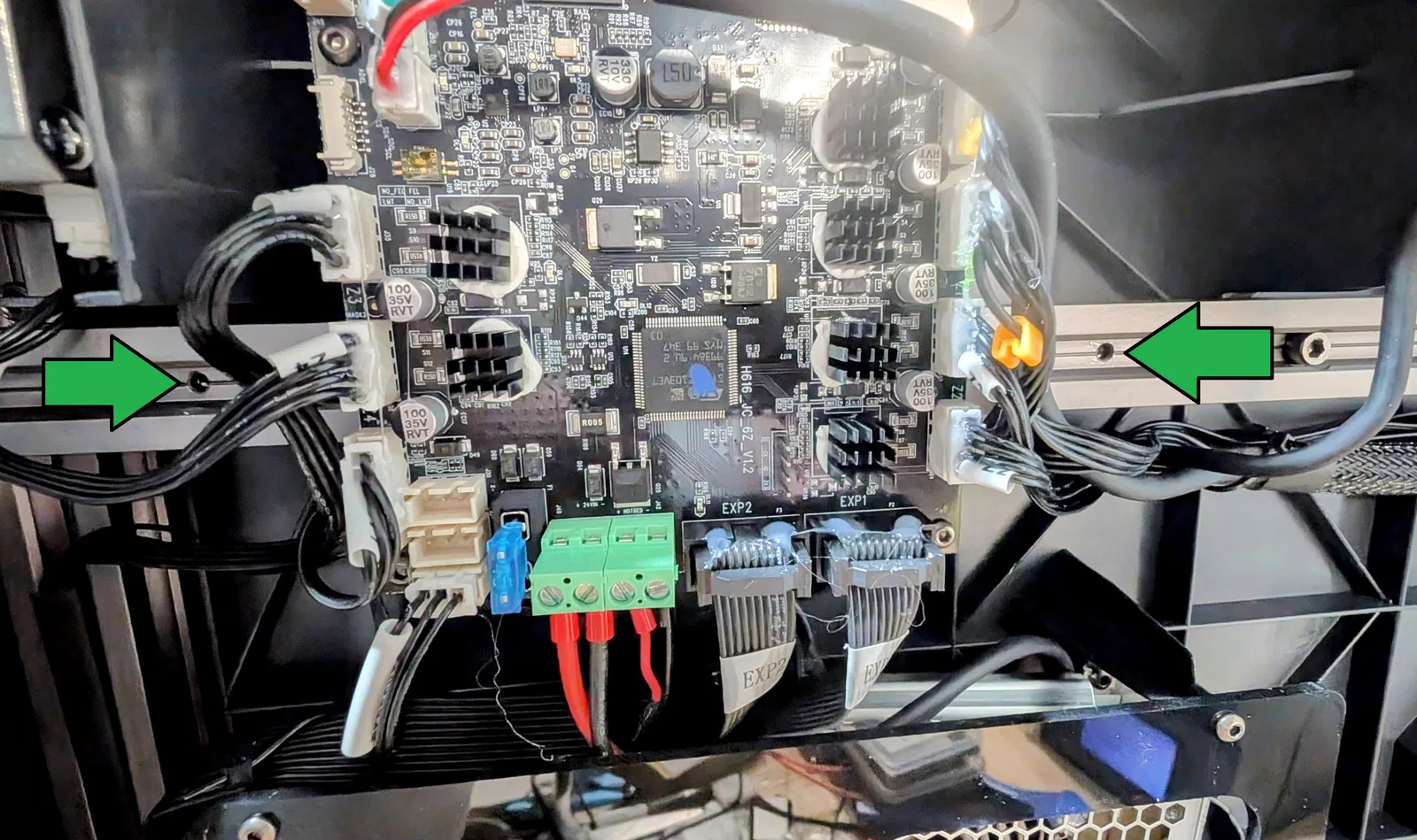

Mình có đính kèm hình ảnh các lỗ trên khung máy mà bạn cần dùng để lắp giá đỡ này.

Thông số in khuyến nghị:

• 3 lớp vỏ (Walls)
• 3 lớp trên (Upper Layers)
• 3 lớp dưới (Lower Layers)
• 15% Infill kiểu Gyroid
• Cần dùng Supports
