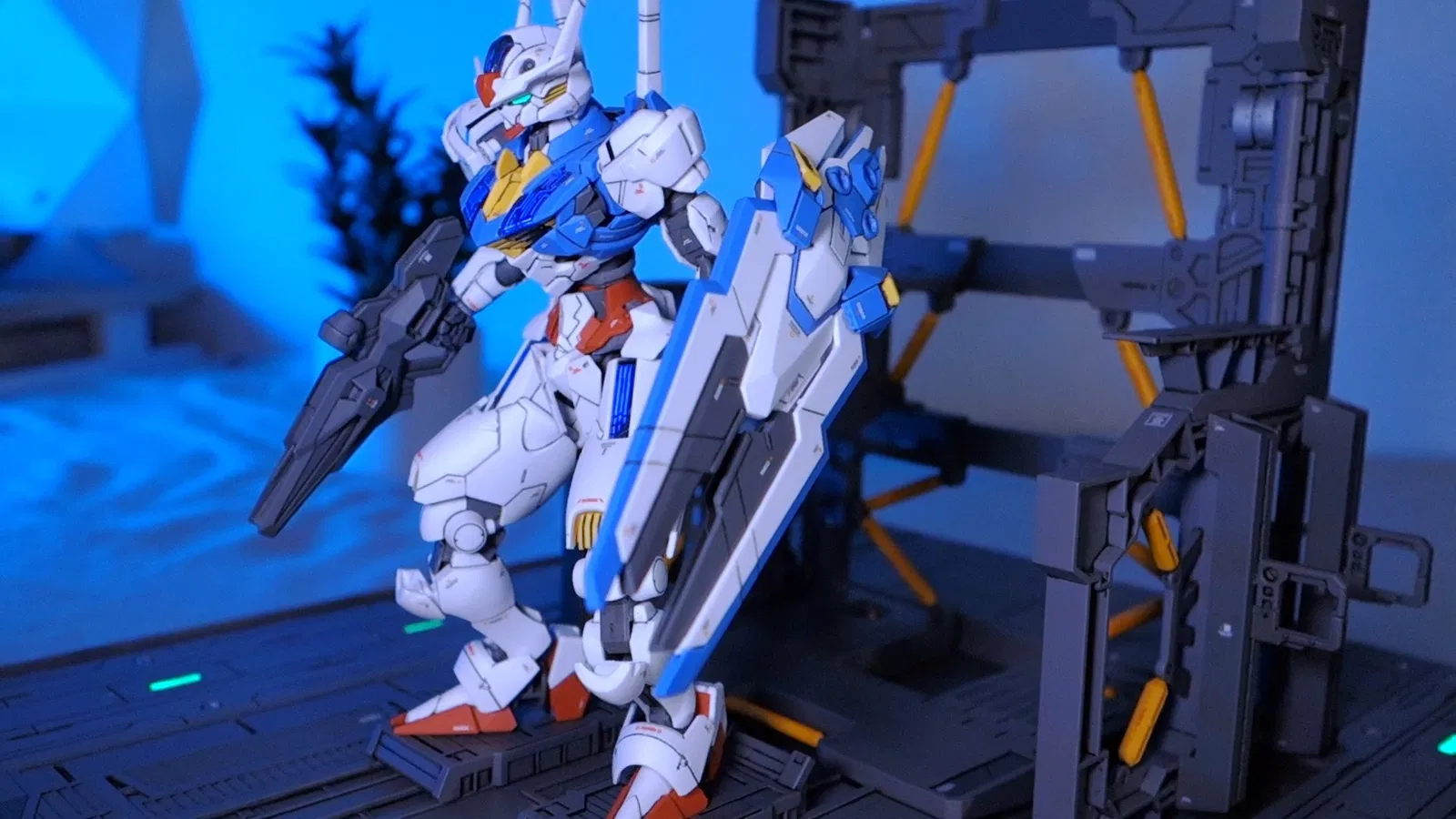

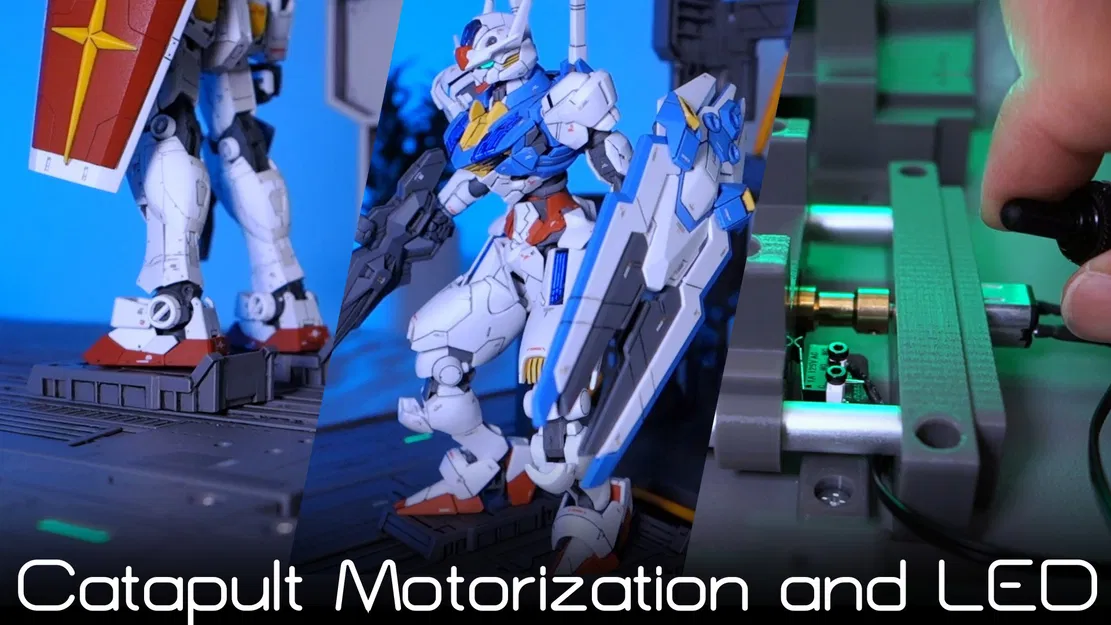

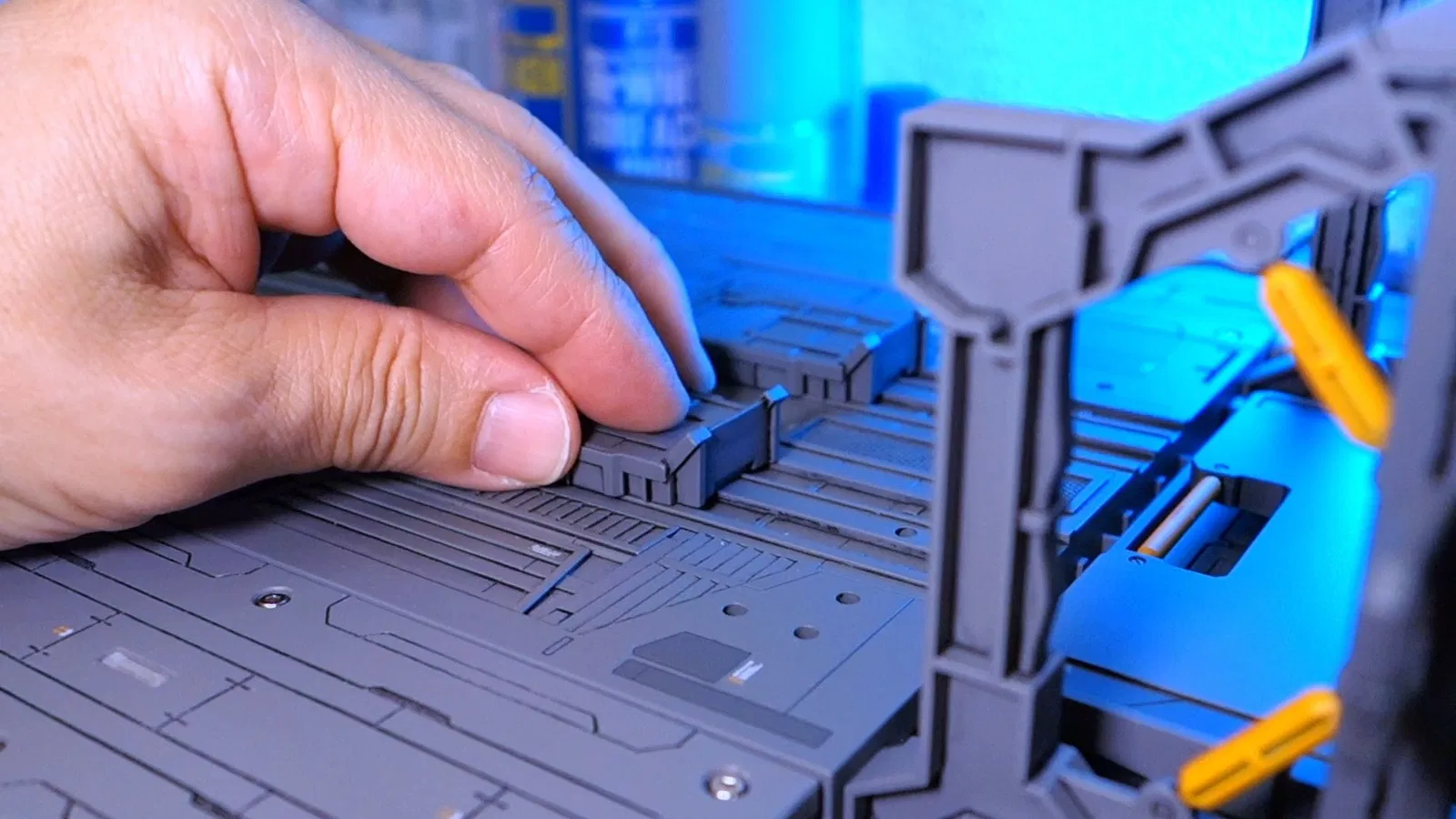

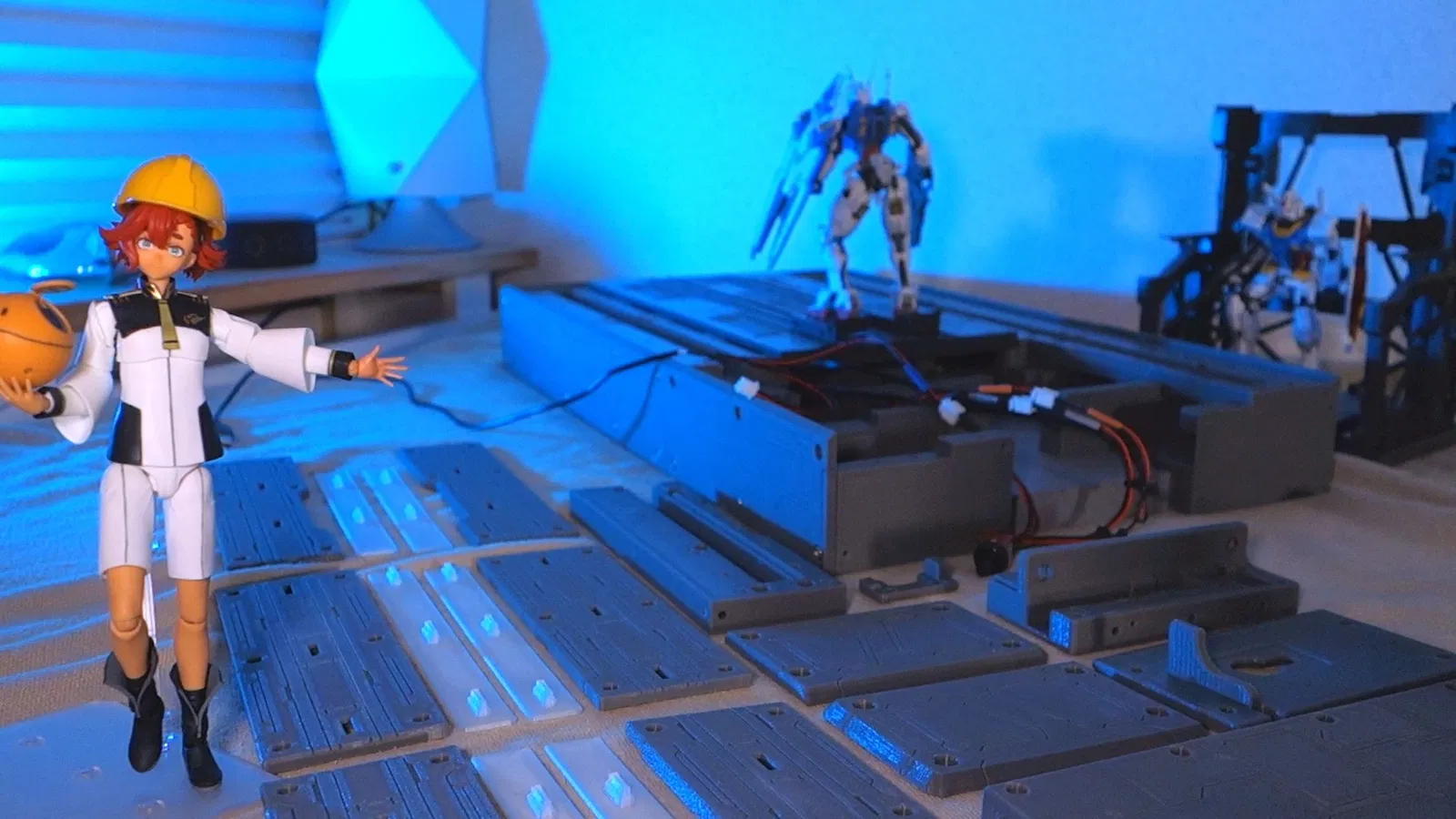

Bộ phận mô hình hóa bệ phóng Gunpla tích hợp động cơ và đèn LED

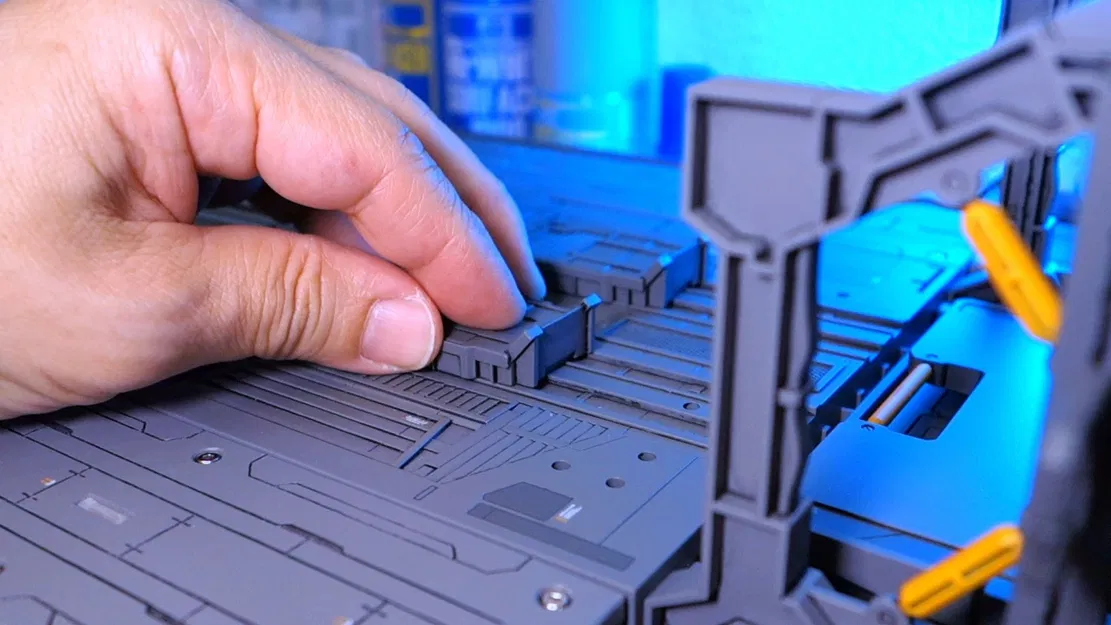

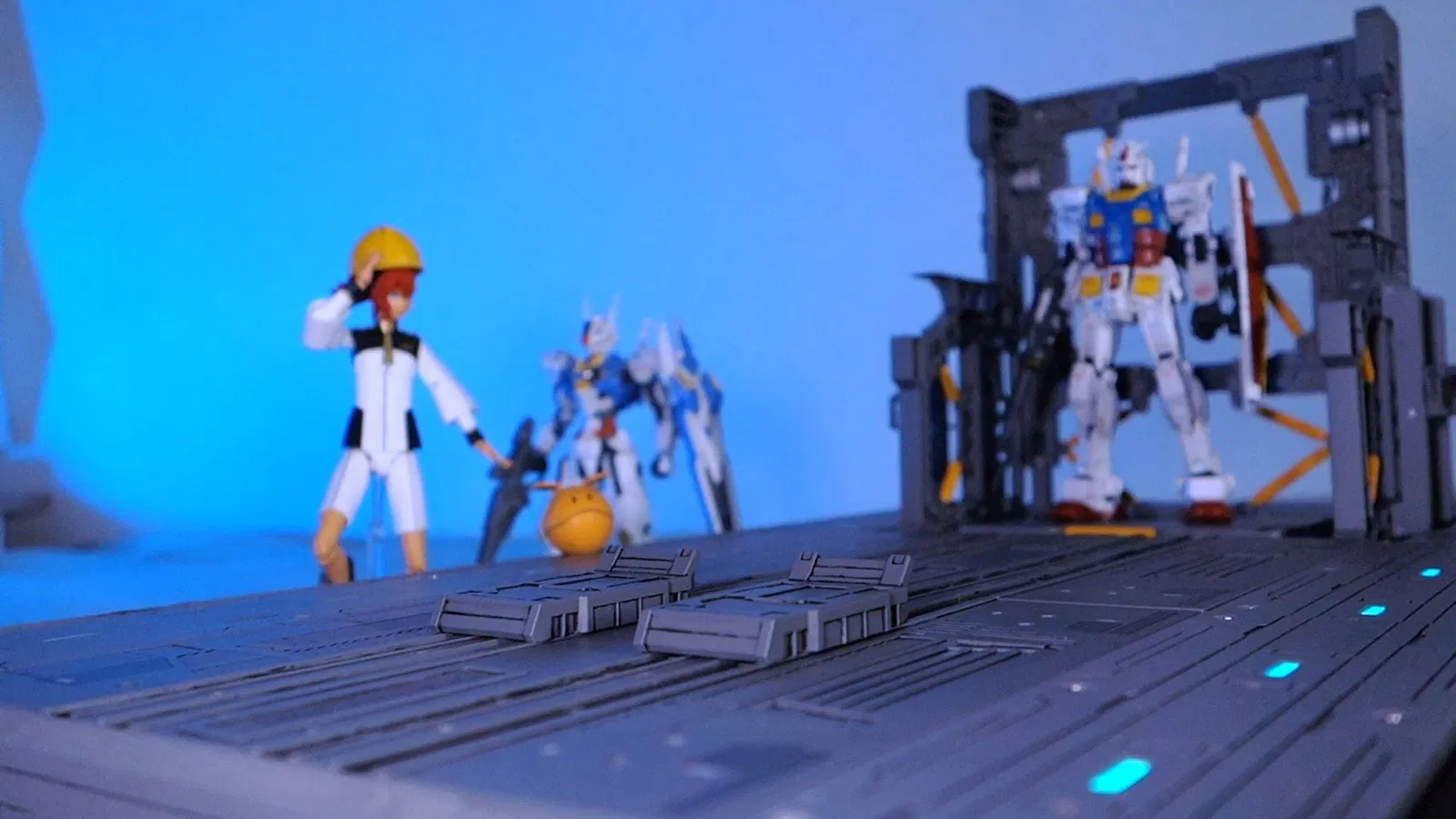

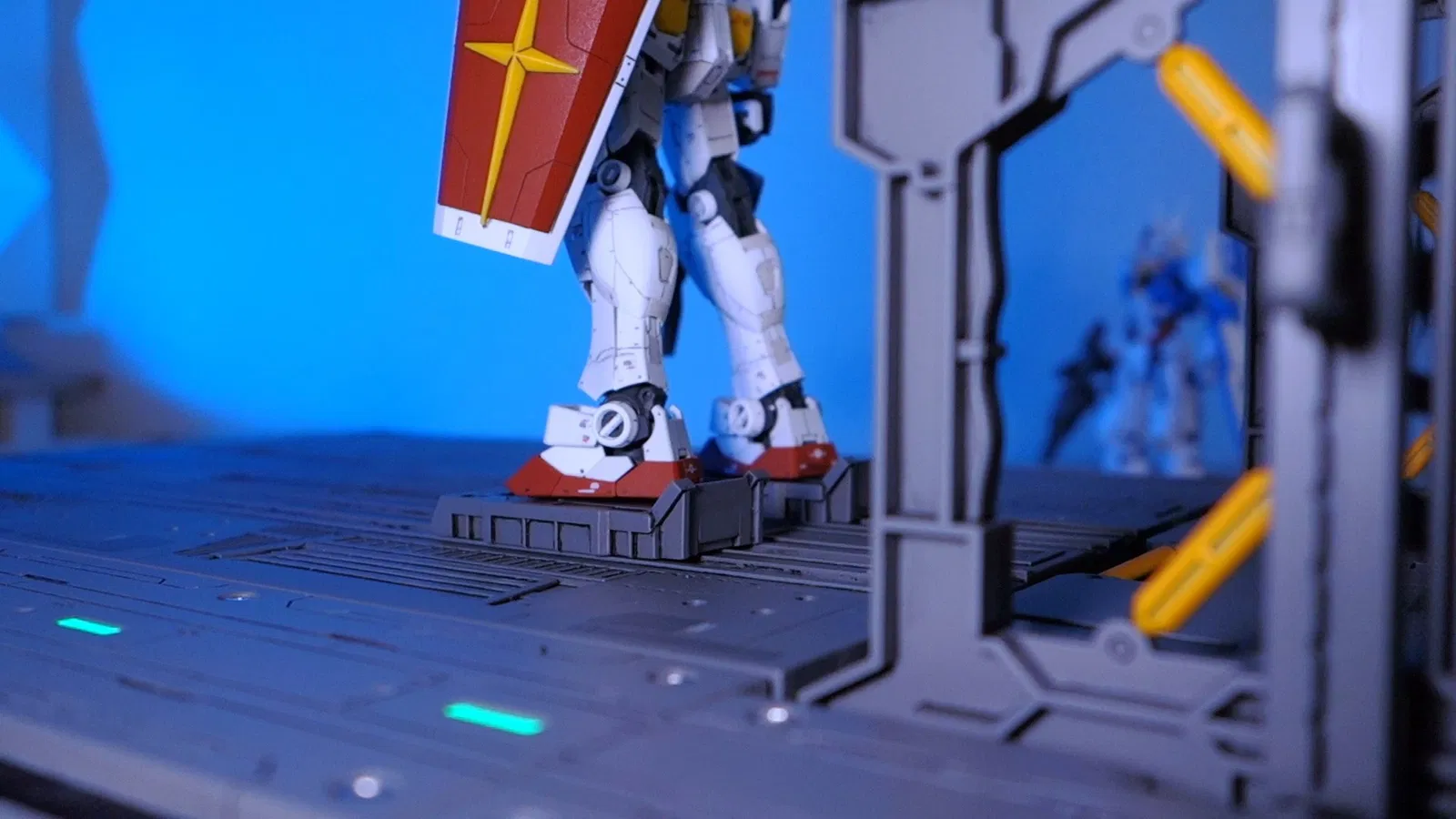

Đây là mô hình giúp gắn động cơ vào bệ phóng dành cho các robot như Gunpla.

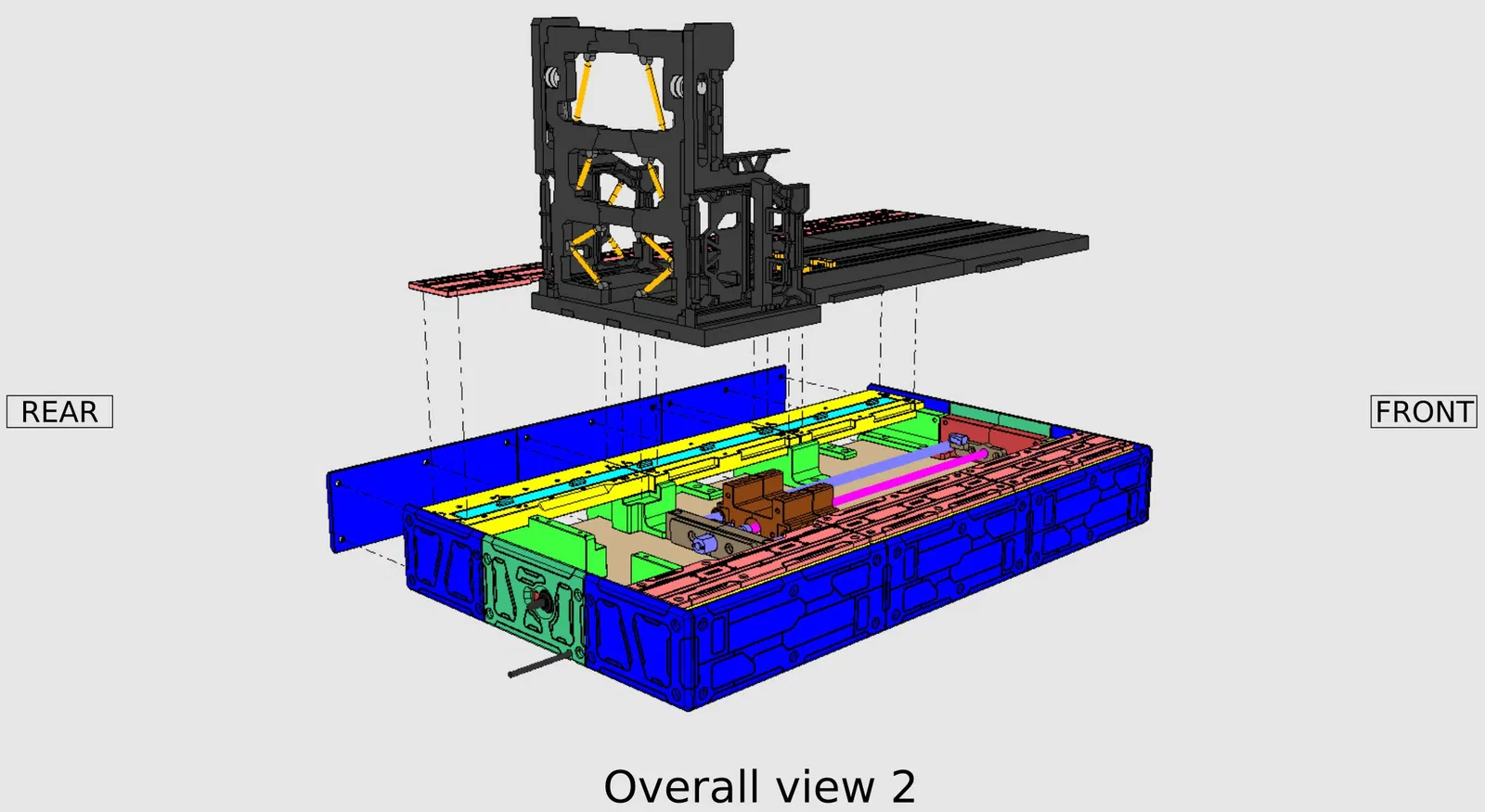

Các bạn vui lòng tham khảo hình ảnh và video khi lắp ráp nhé (tốc độ phóng của bệ phóng trong video đã được chỉnh sửa).

File này được cung cấp miễn phí để sử dụng cho mục đích cá nhân, không thương mại.

Nếu thấy hữu ích, bạn có thể ủng hộ mình tại đây: https://buymeacoffee.com/andcraft3d

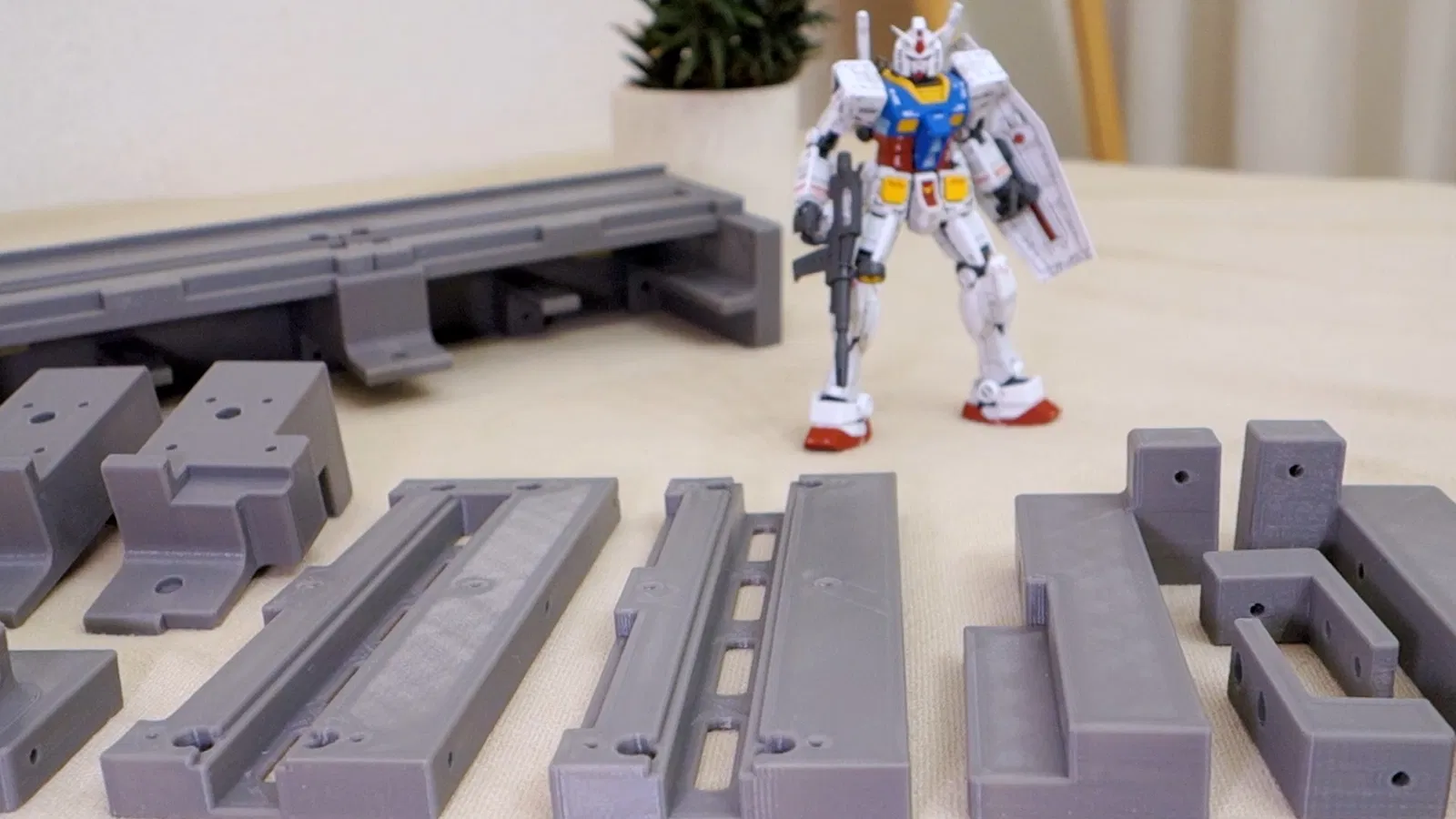

・Dữ liệu 3D được thiết kế tối ưu cho máy in FDM. ・Tùy vào khả năng in của mỗi máy mà các chi tiết có thể bị chặt hoặc lỏng. ・Với các model có chữ 'lh' trong tên file từ số 1 đến 21, bạn hãy dùng chức năng 'mirror' trên phần mềm slicer để in chi tiết bên phải nhé. ・Riêng các chi tiết 16, 17 và 18, hãy dùng nhựa trong suốt (clear filament) để in.

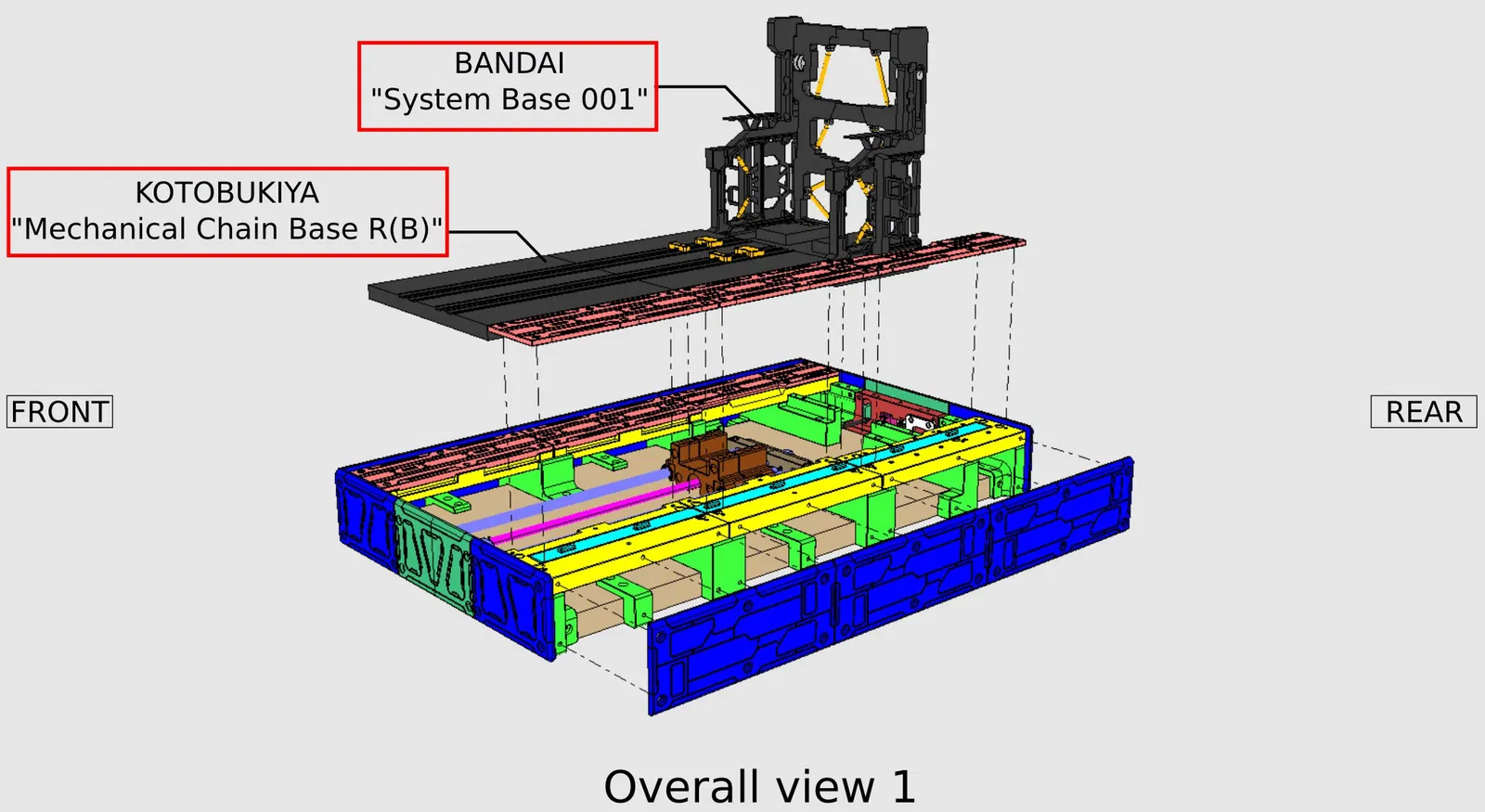

Các chi tiết có tên nằm trong khung đỏ ở hình ảnh cần được mua riêng:

Thân máy ・KOTOBUKIYA "Mechanical Chain Base R(B)" x1 ・BANDAI "System Base 001" x1

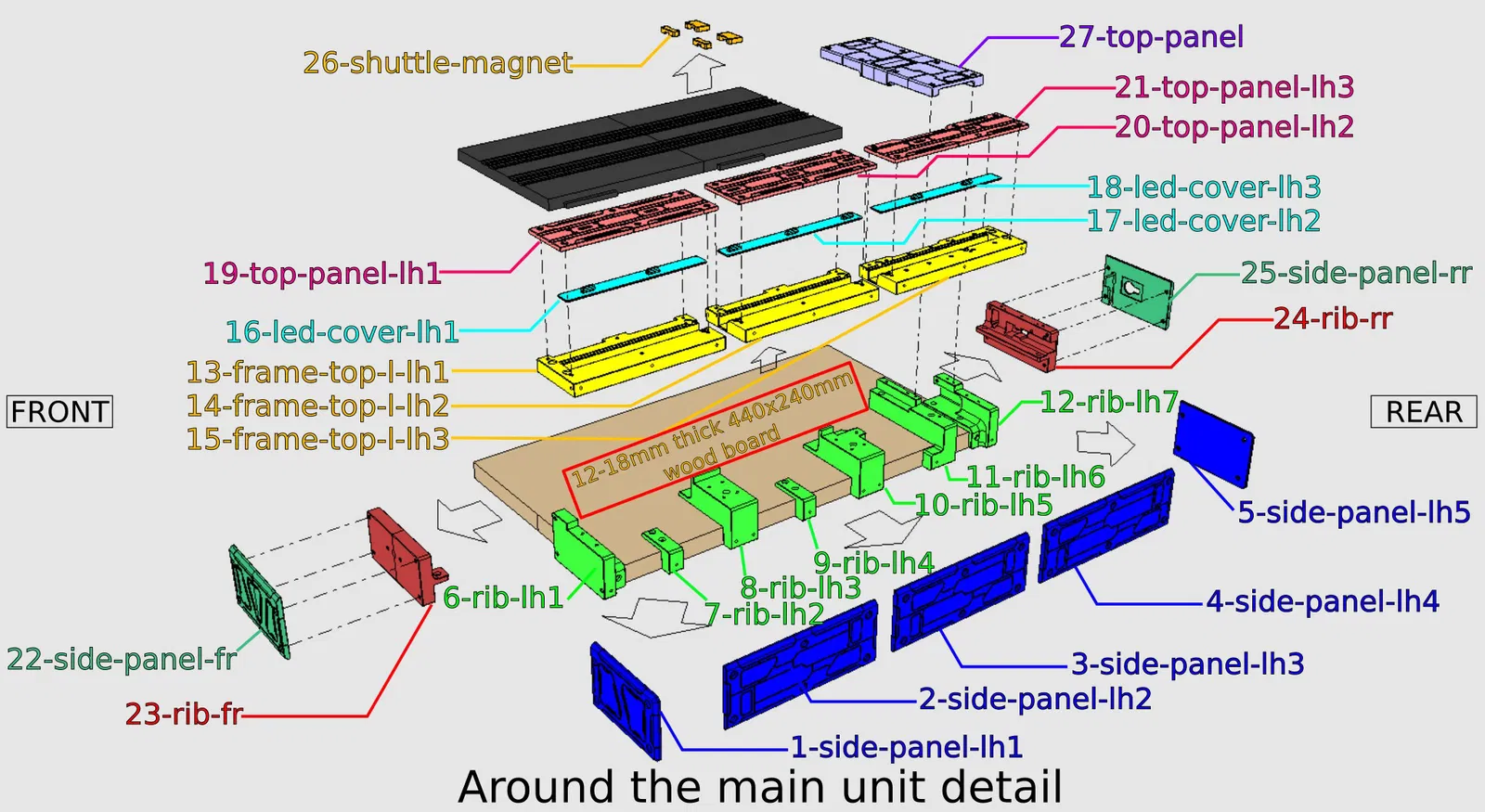

Đế ・1 tấm gỗ dày 12-18mm, kích thước 440x240mm

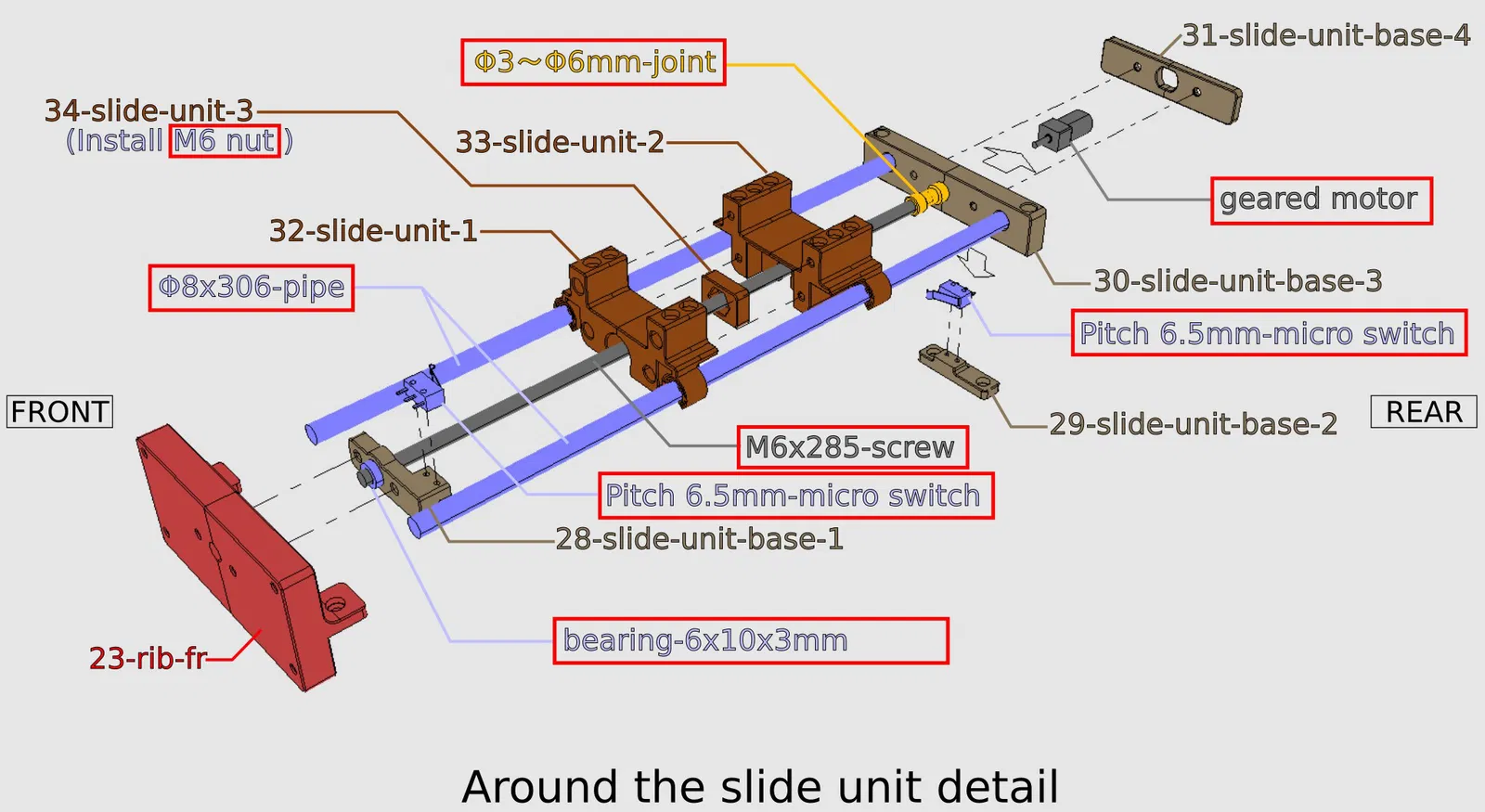

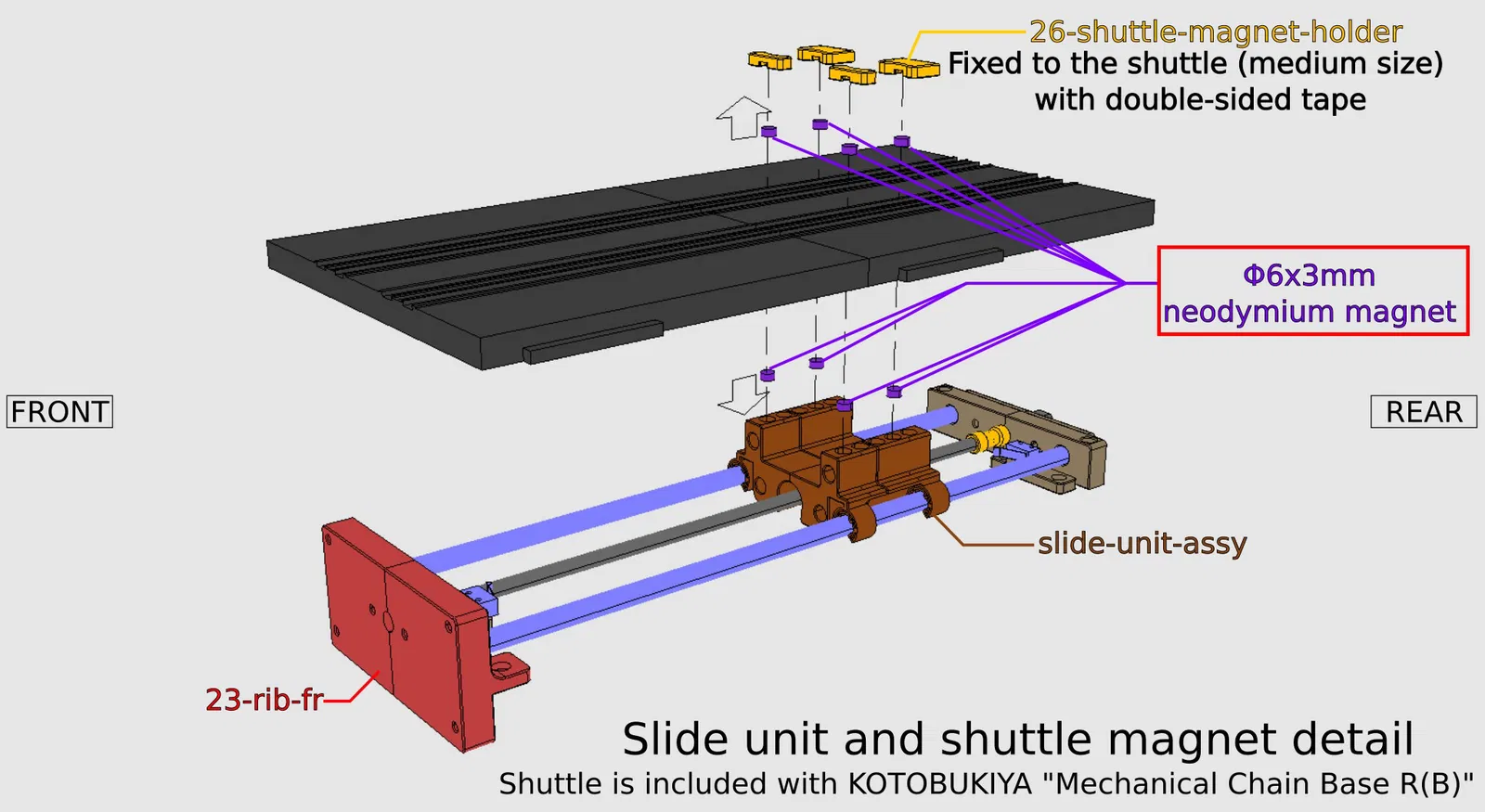

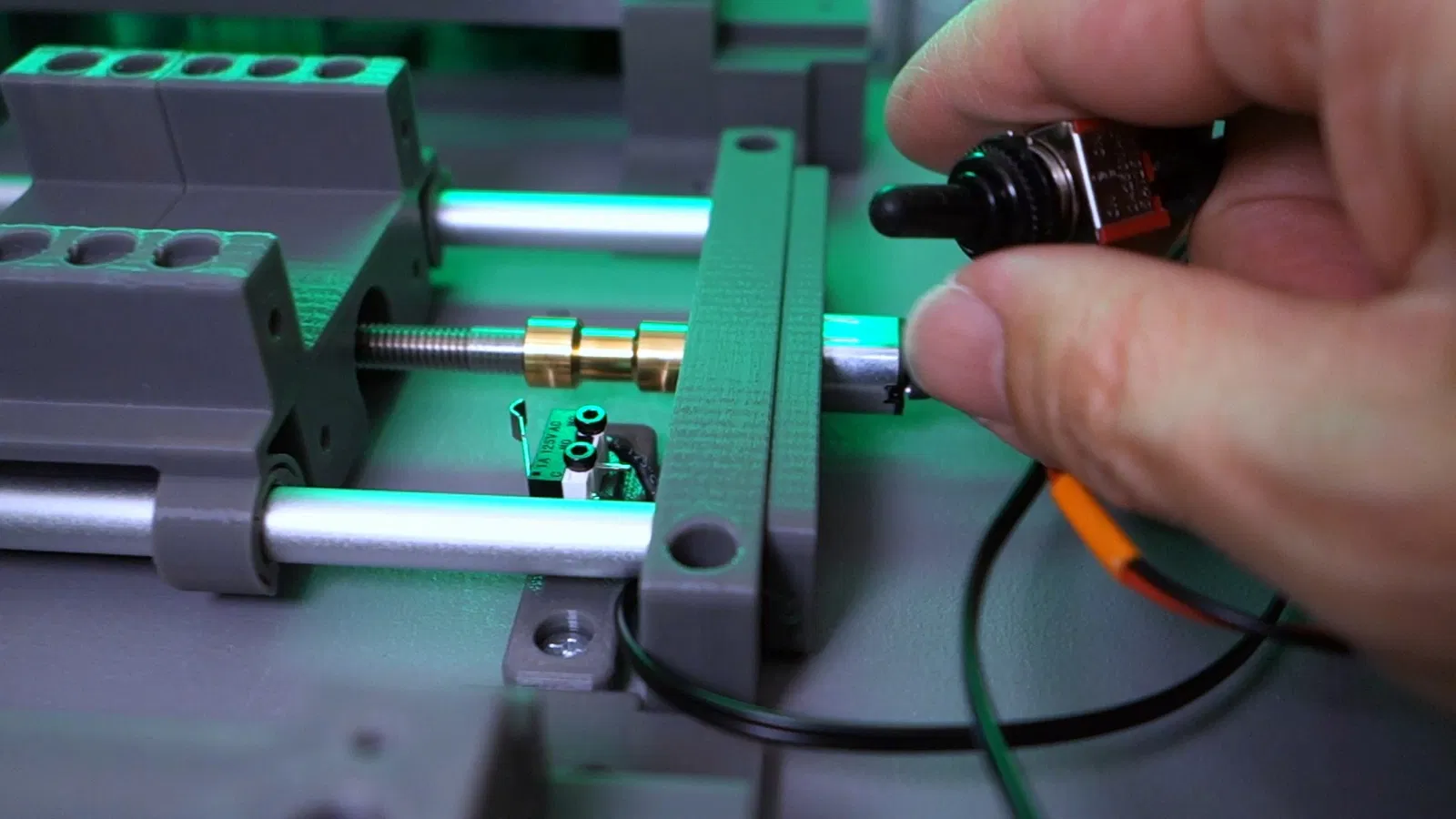

Bộ phận trượt (Slide unit) ・Nam châm vĩnh cửu Φ6x3mm x8 ・Ống Φ8x306mm x2 ・Đai ốc M6 x1 ・Vòng bi 6x10x3mm x1 ・Thanh ren M6x285mm x1 ・Khớp nối Φ3 đến Φ6mm x1 (https://aliexpress.com/item/1005002015620915.html) ・Động cơ giảm tốc (Geared motor) x1 (https://ja.aliexpress.com/item/33022320164.html)

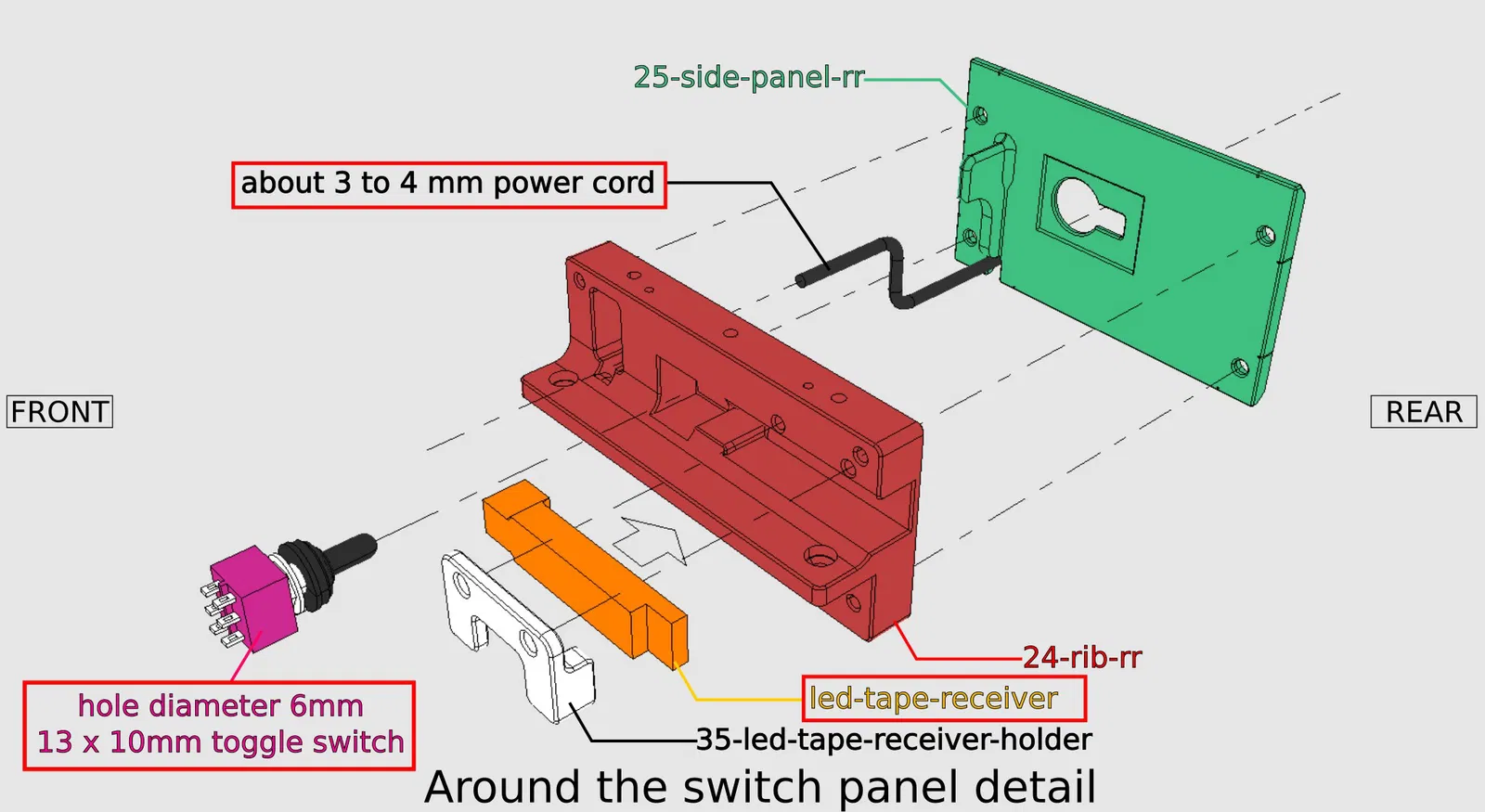

Công tắc ・Micro switch chân 6.5mm x2 (cho bộ phận trượt) ・Công tắc gạt (toggle switch) lỗ 6mm, kích thước 13x10mm x1 (cho động cơ)

Đèn LED (Mình cắt đôi và nối dây) ・Đèn LED dây 1M bản 10mm x1 (nếu dùng loại có remote điều khiển màu thì sẽ đi kèm bộ thu tín hiệu)

Nguồn điện ・Mình tận dụng dây USB của đèn LED. ・Mình sử dụng dây điện cỡ 24AWG.

Tham khảo cách đi dây: Mình dùng công tắc gạt để đảo chiều quay và gắn microswitch ở giữa.

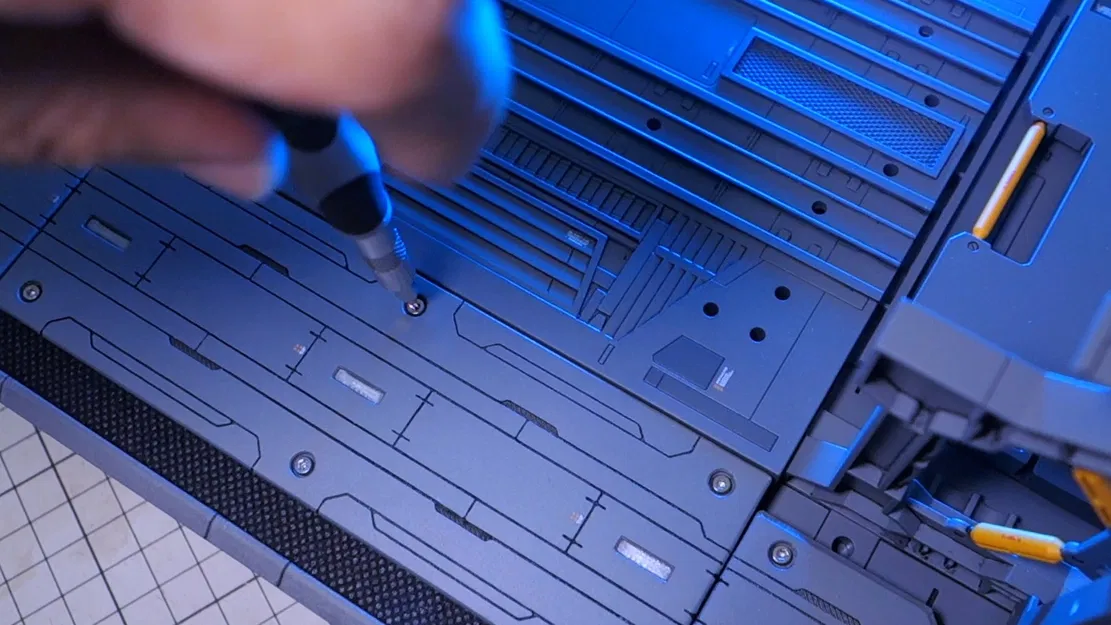

Các loại ốc vít cần thiết để lắp ráp: ・Ốc lục giác M2x5-12 cho các chi tiết 19, 20, 21, 27. ・Ốc lục giác M2x12-15 để gắn chi tiết 27 và microswitch. ・Các chi tiết còn lại dùng ốc lục giác M3x5. ・Với bảng gỗ, hãy dùng ốc vít tự khoan đầu bằng M3x12. ・Nếu ốc bị lỏng, bạn hãy thử dùng loại dài hơn nhé.
