Ngàm kẹp cạnh bàn cho Docking Station DELL WD19 / WD22 / K20A
Bộ giá đỡ và ốc vít giúp kẹp gọn các dòng Docking Station DELL WD19, WD22 hoặc K20A vào cạnh bàn làm việc. Thiết kế V2 mới được gia cố chắc chắn, giúp giấu dây cáp gọn gàng và giữ không gian làm việc của bạn thêm ngăn nắp, tinh tế.
Mô tả

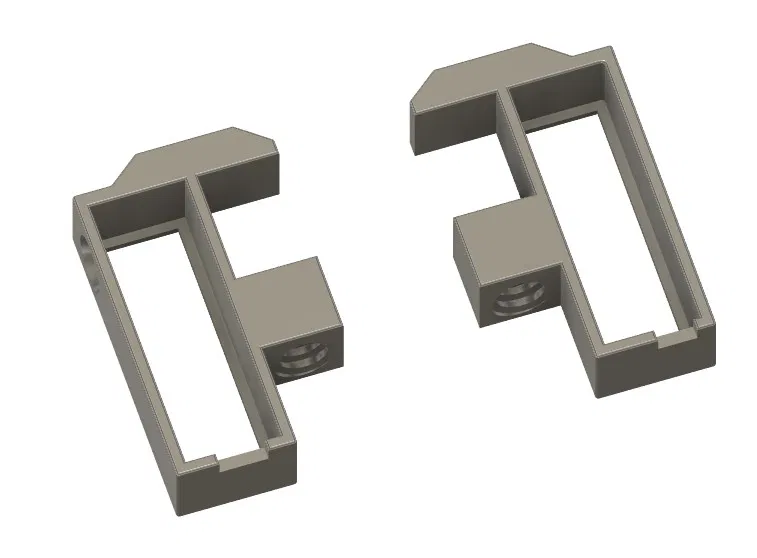

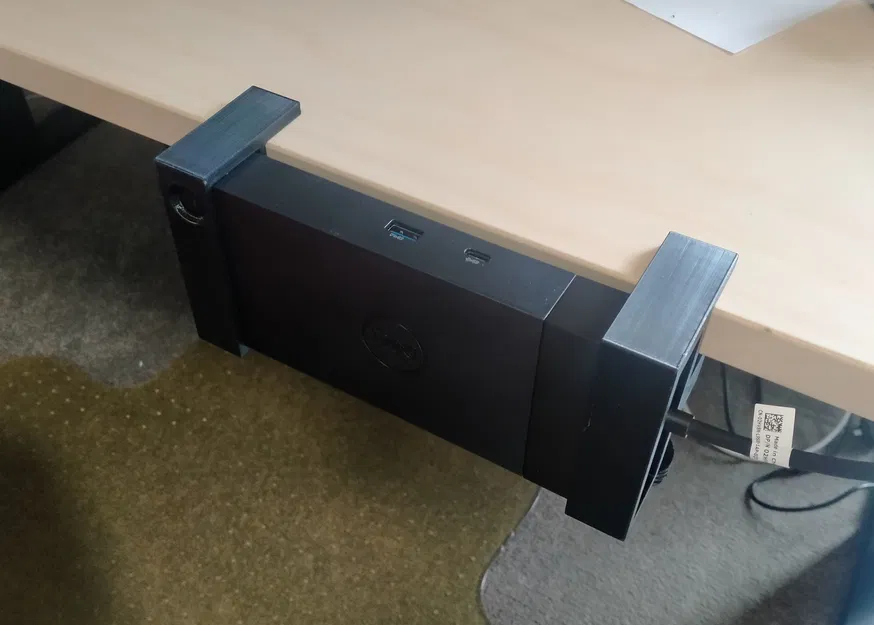

Mẫu thiết kế này dành riêng cho các dòng Docking Station USB-C Thunderbolt của DELL như WD19, WD22 và K20A (tất cả đều có kích thước vỏ máy 9cm sâu x 2.9cm cao). Giá đỡ giúp bạn kẹp dock vào cạnh bàn để tiết kiệm diện tích và giấu gọn dây cáp. Mình dùng thiết kế này để kẹp dock ở phía sau bàn, chỉ để lại mỗi dây cáp USB-C Thunderbolt chính để cắm vào laptop. Phần khe hở đã được tính toán kỹ để chừa chỗ cho các cổng DisplayPort, USB-C (tùy phiên bản dock), các khe tản nhiệt hai bên và có một lỗ tròn để bạn vẫn có thể nhấn nút nguồn của dock dễ dàng.

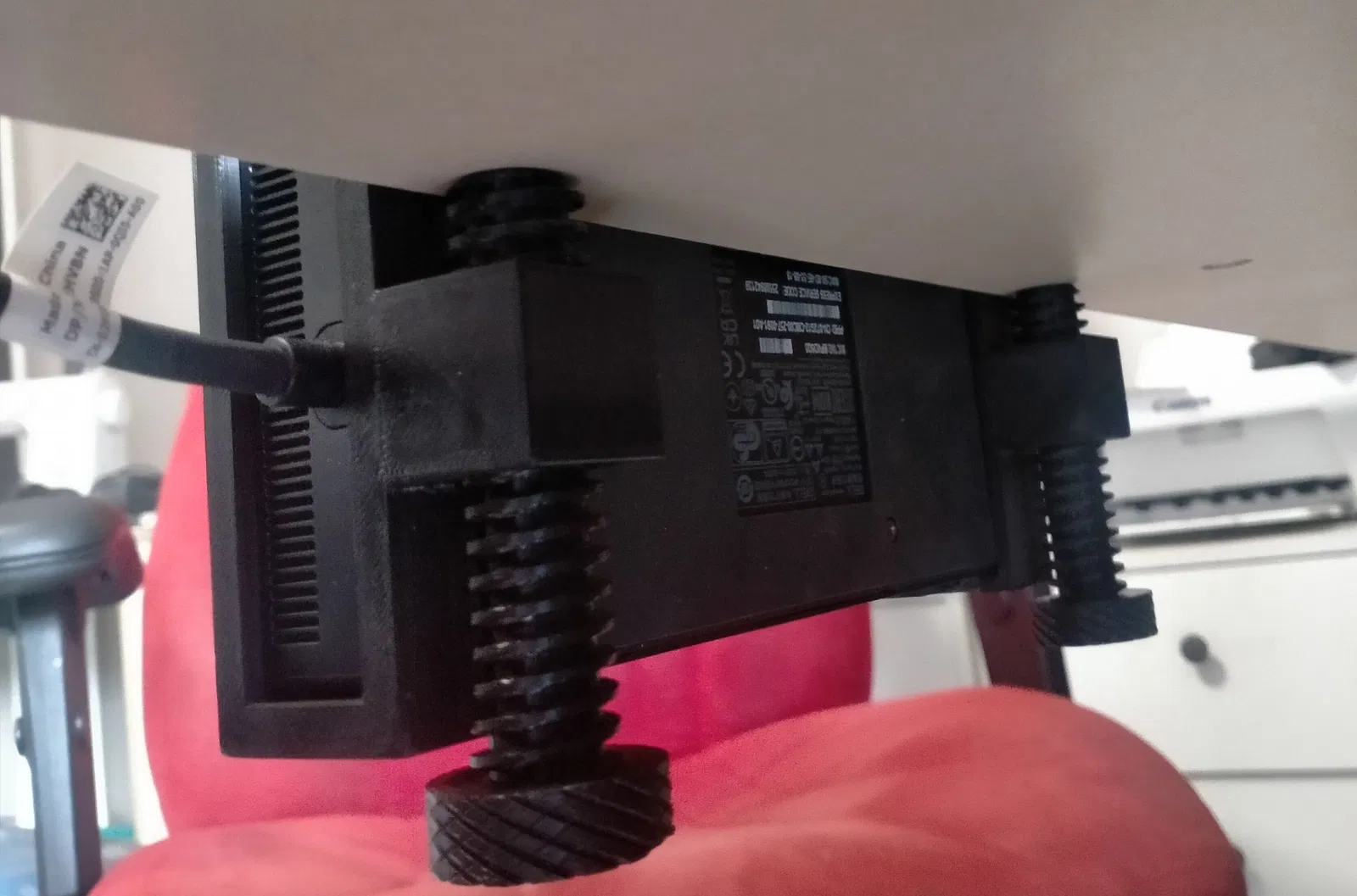

Sau khi in (khuyên dùng layer height 0.16mm hoặc 0.12mm), các ốc vít có thể sẽ hơi chặt khi bắt vào ren của nắp chặn. Tuy nhiên, mình thấy rằng chỉ cần vặn ra vặn vào vài lần thì ren sẽ tự khớp và trơn tru hơn.
Mẫu này phù hợp với hầu hết các loại mặt bàn dày từ 15mm đến 35mm, hoặc tối đa là 60mm.
CẬP NHẬT tháng 1 năm 2025: Thiết kế đã được cải tiến sau khi mình vô tình làm gãy một phần trên đỉnh giá đỡ. Phiên bản V2 hiện đã được gia cố thêm phần đệm (gusset) ở phía trên để tăng độ cứng cáp và bền bỉ.
